这一节的学习流程同样先从开发板开始，然后在具体考虑功能的实现。

一、开发板原理

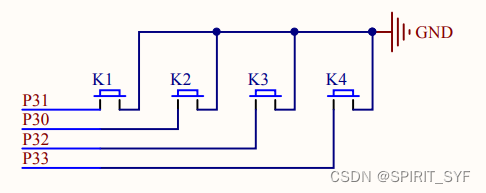

根据开发板，我们能够看出当按键按下后，P3_0~3会输入低电平。

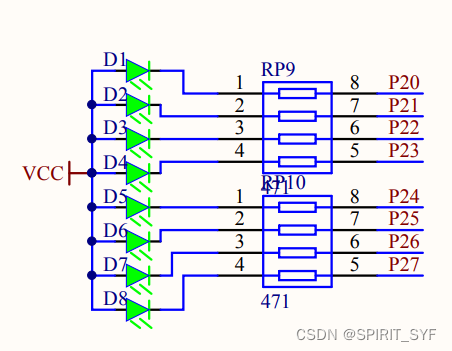

根据开发板，我们能够看出，当P2_X输出低电平时，小灯点亮。

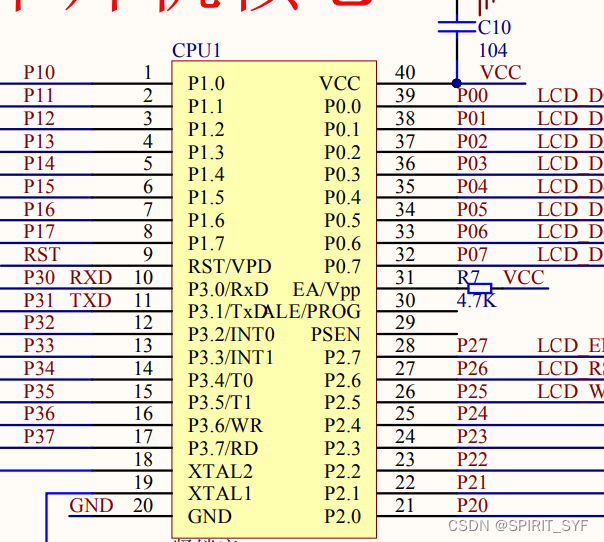

根据开发板，我们能够看出，P3,P2直接连在开发板上，可以直接使用。

二、按键控制LED的亮灭

我们可以通过获取P3_X连接的按键状态，修改连接在P2_X上的小灯状态。

实现起来很简单直接获取P3_1的状态，按下（为0）则控制P2_0小灯的亮灭。

#include <REGX52.H>

void main()
{
	while(1)
	{
		if(P3_1==0)	//如果K1按键或K2按键按下
		{
			P2_0=0;		//LED1输出0，点亮
		}
		else
		{
			P2_0=1;		//LED1输出1，熄灭
		}
	}
}

三、通过一个按键实现---开关灯的效果

#include <REGX52.H>

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

void main()
{
	while(1)
	{
		if(P3_1==0)			//如果K1按键按下
		{
			Delay(20);		//延时消抖
			while(P3_1==0);	//松手检测
			Delay(20);		//延时消抖

			P2_0=~P2_0;		//LED1取反
		}
	}
}

核心思路：我们检测到P3_1的按键按下后，让P2_0的LED的状态取反。

但是！！！！！！这只是我们的逻辑！！！！

现实硬件会有抖动的现象，即按下按键的时候，获取的电平可能是高低高低高低，然后保持平稳。为了让我们的获取到准确的数据，我们需要等待，等到数据平稳了再读取。

解决办法：只需要在第一次读取到低电平的时候，进行延时等待，若延时结束还是低电平表示我们的手没有松开，此时什么都不做，一直等待，直到松开手检测到第一次高电平，跳出等待，进行延时操作等待高电平平稳。然后，到了我们的P2_0的LED的状态取反。

四、使用按键实现LED表示二进制过程

#include <REGX52.H>

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

void main()
{
	unsigned char LEDNum=0;
	while(1)
	{
		if(P3_1==0)			//如果K1按键按下
		{
			Delay(20);		//延时消抖
			while(P3_1==0);	//松手检测
			Delay(20);		//延时消抖

			LEDNum++;		//变量自增
			P2=~LEDNum;		//变量取反输出给LED
		}
	}
}

这里P2_X一共八个端口，直接使用一个八位的数据进行控制是最合理的，所以 char 一个变量。

每一次按键按下再松手以后，这个变量加一，然后直接输出给P2_X端口，控制小灯的亮灭，这里有一个小细节，因为低电平控制LED点亮，所以这里进行了取反操作。

五、两个按键控制一个小灯左右移动

#include <REGX52.H>
void Delay(unsigned int xms);

unsigned char LEDNum;

void main()
{
	P2=~0x01;				//上电默认LED1点亮
	while(1)
	{
		if(P3_1==0)			//如果K1按键按下
		{
			Delay(20);
			while(P3_1==0);
			Delay(20);

			LEDNum++;		//LEDNum自增
			if(LEDNum>=8)	//限制LEDNum自增范围
				LEDNum=0;
			P2=~(0x01<<LEDNum);	//LED的第LEDNum位点亮
		}
		if(P3_0==0)			//如果K2按键按下
		{
			Delay(20);
			while(P3_0==0);
			Delay(20);

			if(LEDNum==0)	//LEDNum减到0后变为7
				LEDNum=7;
			else			//LEDNum未减到0，自减
				LEDNum--;
			P2=~(0x01<<LEDNum);	//LED的第LEDNum位点亮
		}
	}
}

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

这里其他的都不变，只是多加了一个按键判断而已。提前设置一个变量LEDNum用于输出给P2端口，控制LED小灯。

再main函数的while循环中，我们判断时P3_1按下了，还是P3_0按下了。如果P3_1按下了，LEDNum加一，然后LED的端口数据再0x01的基础上左移LEDNum个数字。同理，如果P3_0按下了，LEDNum减一，然后LED的端口数据再0x01的基础上左移LEDNum个数字。

虽然都是左移，但是我们以LEDNum作为一个中间值，使得我们可以在上次的位置附近变化。此外，我们还要进行越界判断，如果LEDNum的值加到7，下一次就给LEDNum置0.如果LEDNum的值加到0，下一次就给LEDNum置7.
