一、开发板原理图
先看开发板!!!
可能你的第一反应是:为什么标题不是数码管?为什么不直接连数码管?这个芯片是做什么的?
虽然你会有很多疑问!但是!你升级了!!!你已经可以通过间接的手段控制器件了。

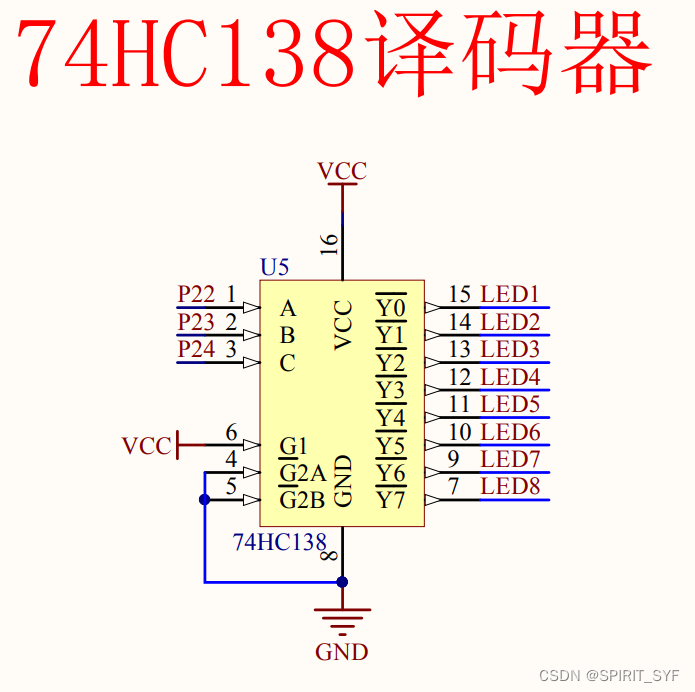

为什么我们要采用译码器?很简单,因为芯片的引脚不够用!我们通过这个芯片可以i用P2_2,3,4 实现对Y0~Y7八个引脚的控制。 这下你的疑惑也应该解决了。
上面有一个小横杠代表:低电平有效。

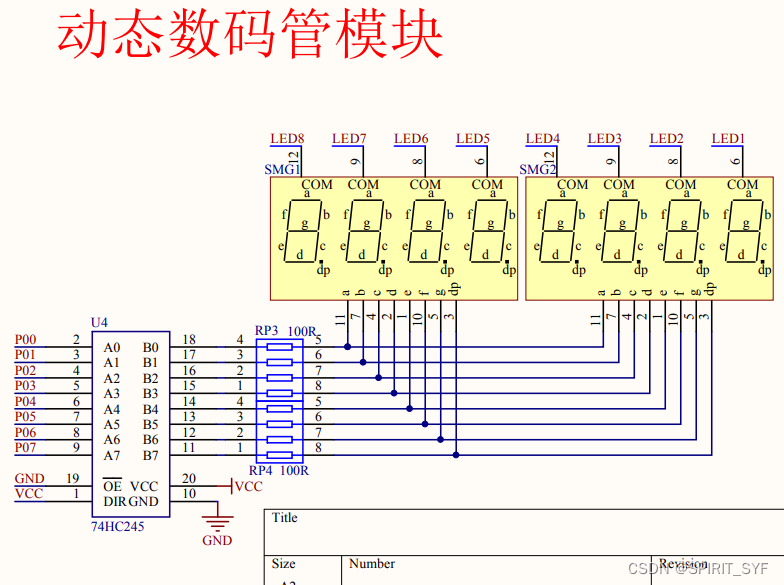

通过刚才的芯片选择我们的数码管以后,我们就可以通过P0_X去设置数码管的显示内容了。
仔细观察数码管,一个数码管的显示由:a,b,c,d,e,f,g,dp,刚刚好8位共同决定。所以我们需要给数码管输入一个8位的数据决定一个数码管内
