        通信协议是最重要的，我们之前学习了I2C通信协议，这一节我们学习一下新的通信协议，单总线通信。

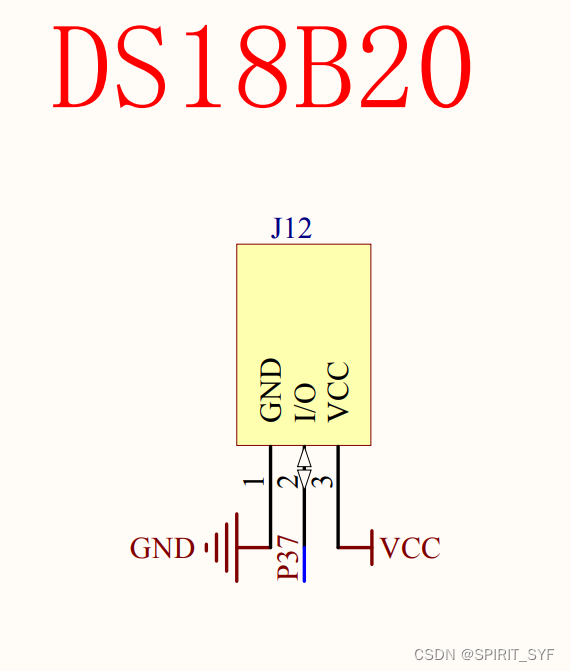

一、开发板原理图

        可以看出直接由P3_7口控制，但是遵循单总线协议。

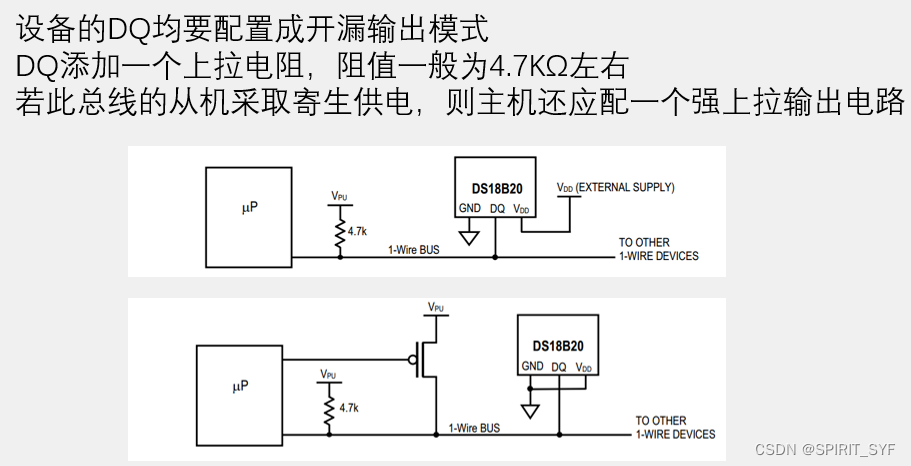

        单总线的电路要求

         现在介绍单总线的通信协议细节：

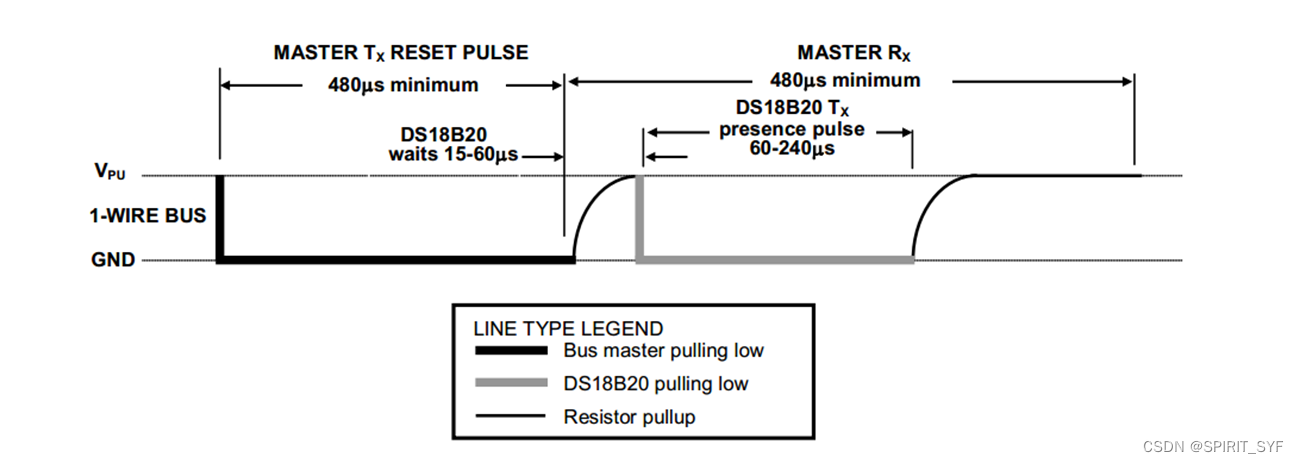

        1、Init初始化

         初始化：主机将总线拉低至少480us，然后释放总线，等待15~60us后，存在的从机会拉低总线60~240us以响应主机，之后从机将释放总线。

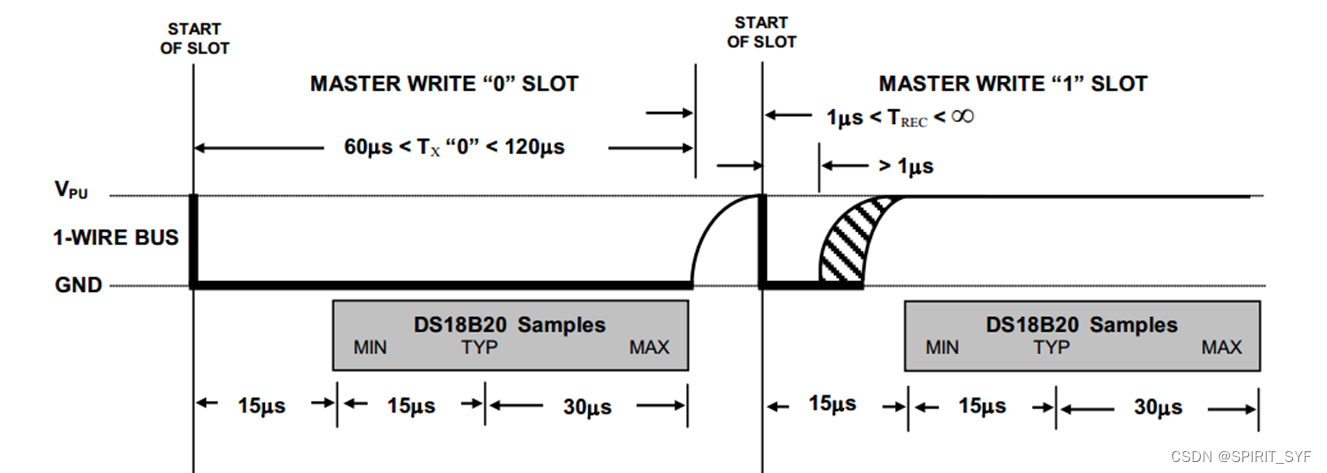

        2、发送一个位

         发送一位：主机将总线拉低60~120us，然后释放总线，表示发送0；主机将总线拉低1~15us，然后释放总线，表示发送1。从机将在总线拉低30us后（典型值）读取电平，整个时间片应大于60us。

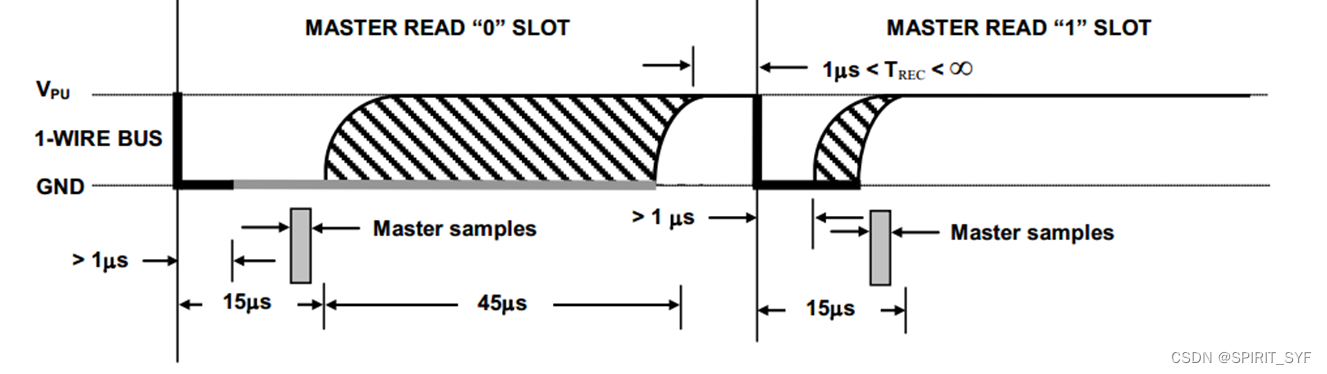

        3、接收一位

         接收一位：主机将总线拉低1~15us
