C51学习归纳4 --- 矩阵键盘

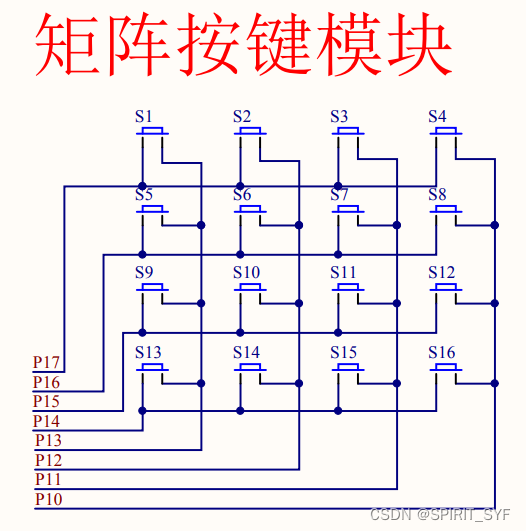

一、开发板原理图

        我们可以看到这个键盘是4*4的，行可以由4个数据接口接收（P1_4~7），列可以由4个数据接口接收（P1_0~3)。

        所以我们可让行作为扫描方向，或者列作为扫描方向，进行按键扫描。如何扫描？让4个端口输入，4个端口接收，如果接收到了输入的数据则代表按键按下，电路连通。

        比如，我们初始化P2=0xFF，即所有的P2_x都是高电平。然后让P1_0 = 0，去检测P1_4~7哪一个是低电平，这样就完成了最后一列的扫描。

        所以，这个很简单的只需要对，端口直接操作即可。

二、矩阵按键按下返回数字

        这里需要我们用LCD1602进行显示，看到我们的数据。（或者你也可以用串口输出，都是ok的，只是一种验证的方法）。LCD1602是一个显示器，可以直接找到它的.c.h 文件，直接使用就可。

        我们先看列扫描的代码

#include <REGX52.H>
#include "Delay.h"

/**
  * @brief  矩阵键盘读取按键键码
  * @param  无
  * @retval KeyNumber 按下按键的键码值
			如果按键按下不放，程序会停留在此函数，
