【电路笔记 TMS320F28335DSP】闪存空间 CMD 工程配置 + error #10099-D: program will not fit into available memory.

CMD配置及解决方案

F28335.cmd

• F28335.cmd用于控制程序如何在特定的内存布局中运行，确保程序和数据按正确的顺序加载并存储在合适的区域。

MEMORY
{
PAGE 0:    /* Program Memory */
           /* Memory (RAM/FLASH/OTP) blocks can be moved to PAGE1 for data allocation */

   RAML0       : origin = 0x008000, length = 0x001000     /* on-chip RAM block L0 */
   RAML1       : origin = 0x009000, length = 0x001000     /* on-chip RAM block L1 */
   RAML2       : origin = 0x00A000, length = 0x001000     /* on-chip RAM block L2 */
   RAML3       : origin = 0x00B000, length = 0x001000     /* on-chip RAM block L3 */
   FLASHH      : origin = 0x300000, length = 0x008000     /* on-chip FLASH */
   FLASHG      : origin = 0x308000, length = 0x008000     /* on-chip FLASH */
   FLASHF      : origin = 0x310000, length = 0x008000     /* on-chip FLASH */
   FLASHE      : origin = 0x318000, length = 0x008000     /* on-chip FLASH */
   FLASHD      : origin = 0x320000, length = 0x008000     /* on-chip FLASH */
   FLASHC      : origin = 0x328000, length = 0x008000     /* on-chip FLASH */
   FLASHB	   : origin = 0x330000, length = 0x008000     /* on-chip FLASH */
   FLASHA      : origin = 0x338000, length = 0x007F80     /* on-chip FLASH */
   CSM_RSVD    : origin = 0x33FF80, length = 0x000076     /* Part of FLASHA.  Program with all 0x0000 when CSM is in use. */
   BEGIN       : origin = 0x33FFF6, length = 0x000002     /* Part of FLASHA.  Used for "boot to Flash" bootloader mode. */
   CSM_PWL     : origin = 0x33FFF8, length = 0x000008     /* Part of FLASHA.  CSM password locations in FLASHA */
   OTP         : origin = 0x380400, length = 0x000400     /* on-chip OTP */
   ADC_CAL     : origin = 0x380080, length = 0x000009     /* ADC_cal function in Reserved memory */

   IQTABLES    : origin = 0x3FE000, length = 0x000b50     /* IQ Math Tables in Boot ROM */
   IQTABLES2   : origin = 0x3FEB50, length = 0x00008c     /* IQ Math Tables in Boot ROM */
   FPUTABLES   : origin = 0x3FEBDC, length = 0x0006A0     /* FPU Tables in Boot ROM */
   ROM         : origin = 0x3FF27C, length = 0x000D44     /* Boot ROM */
   RESET       : origin = 0x3FFFC0, length = 0x000002     /* part of boot ROM  */
   VECTORS     : origin = 0x3FFFC2, length = 0x00003E     /* part of boot ROM  */

PAGE 1 :   /* Data Memory */
           /* Memory (RAM/FLASH/OTP) blocks can be moved to PAGE0 for program allocation */
           /* Registers remain on PAGE1                                                  */

   BOOT_RSVD   : origin = 0x000000, length = 0x000050     /* Part of M0, BOOT rom will use this for stack */
   RAMM0       : origin = 0x000050, length = 0x0003B0     /* on-chip RAM block M0 */
   RAMM1       : origin = 0x000400, length = 0x000400     /* on-chip RAM block M1 */
   RAML4       : origin = 0x00C000, length = 0x001000     /* on-chip RAM block L1 */
   RAML5       : origin = 0x00D000, length = 0x001000     /* on-chip RAM block L1 */
   RAML6       : origin = 0x00E000, length = 0x001000     /* on-chip RAM block L1 */
   RAML7       : origin = 0x00F000, length = 0x001000     /* on-chip RAM block L1 */
}

/* Allocate sections to memory blocks.
   Note:
         codestart user defined section in DSP28_CodeStartBranch.asm used to redirect code
                   execution when booting to flash
         ramfuncs  user defined section to store functions that will be copied from Flash into RAM
*/

SECTIONS
{

   /* Allocate program areas: */
   .cinit              : > FLASHB      PAGE = 0
   .pinit              : > FLASHB,     PAGE = 0
   .text               : > FLASHB      PAGE = 0
   codestart           : > BEGIN       PAGE = 0
   ramfuncs            : > FLASHB	   PAGE = 0

   csmpasswds          : > CSM_PWL     PAGE = 0
   csm_rsvd            : > CSM_RSVD    PAGE = 0

   /* Allocate uninitalized data sections: */
   .stack              : > RAMM1       PAGE = 1
   .ebss               : > RAML5       PAGE = 1
   .esysmem            : > RAMM1       PAGE = 1

   /* Initalized sections go in Flash */
   /* For SDFlash to program these, they must be allocated to page 0 */
   .econst             : > FLASHB      PAGE = 0
   .switch             : > FLASHB      PAGE = 0

   /* Allocate IQ math areas: */
   IQmathTables     : > IQTABLES,  PAGE = 0, TYPE = NOLOAD
   IQmathTables2    : > IQTABLES2, PAGE = 0, TYPE = NOLOAD
   FPUmathTables    : > FPUTABLES, PAGE = 0, TYPE = NOLOAD

   .reset              : > RESET,      PAGE = 0, TYPE = DSECT
   vectors             : > VECTORS     PAGE = 0, TYPE = DSECT

   /* Allocate ADC_cal function (pre-programmed by factory into TI reserved memory) */
   .adc_cal     : load = ADC_CAL,   PAGE = 0, TYPE = NOLOAD

}

/*
//===========================================================================
// End of file.
//===========================================================================
*/

MEMORY 部分：定义内存的物理布局

1. PAGE 0: Program Memory

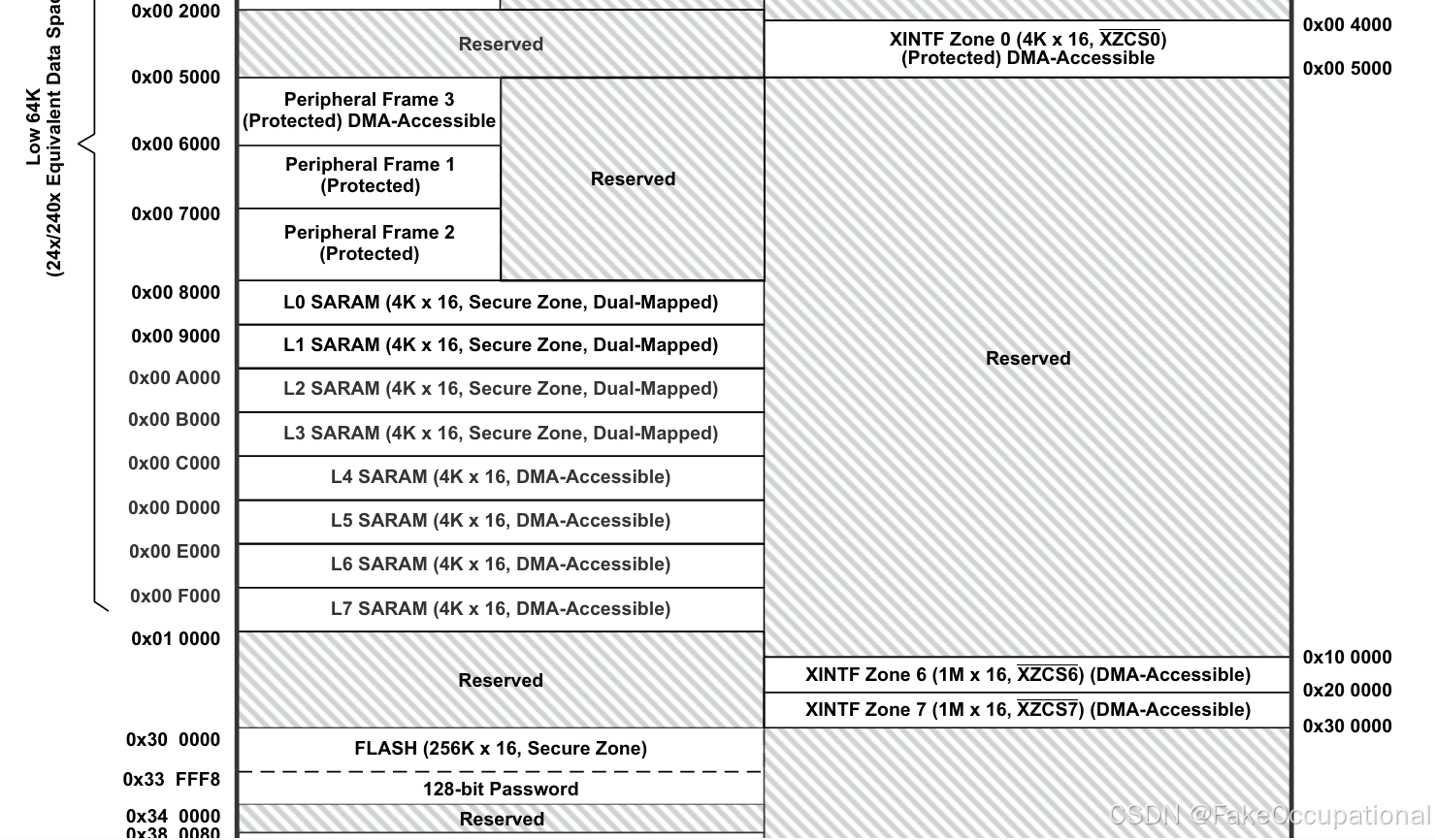

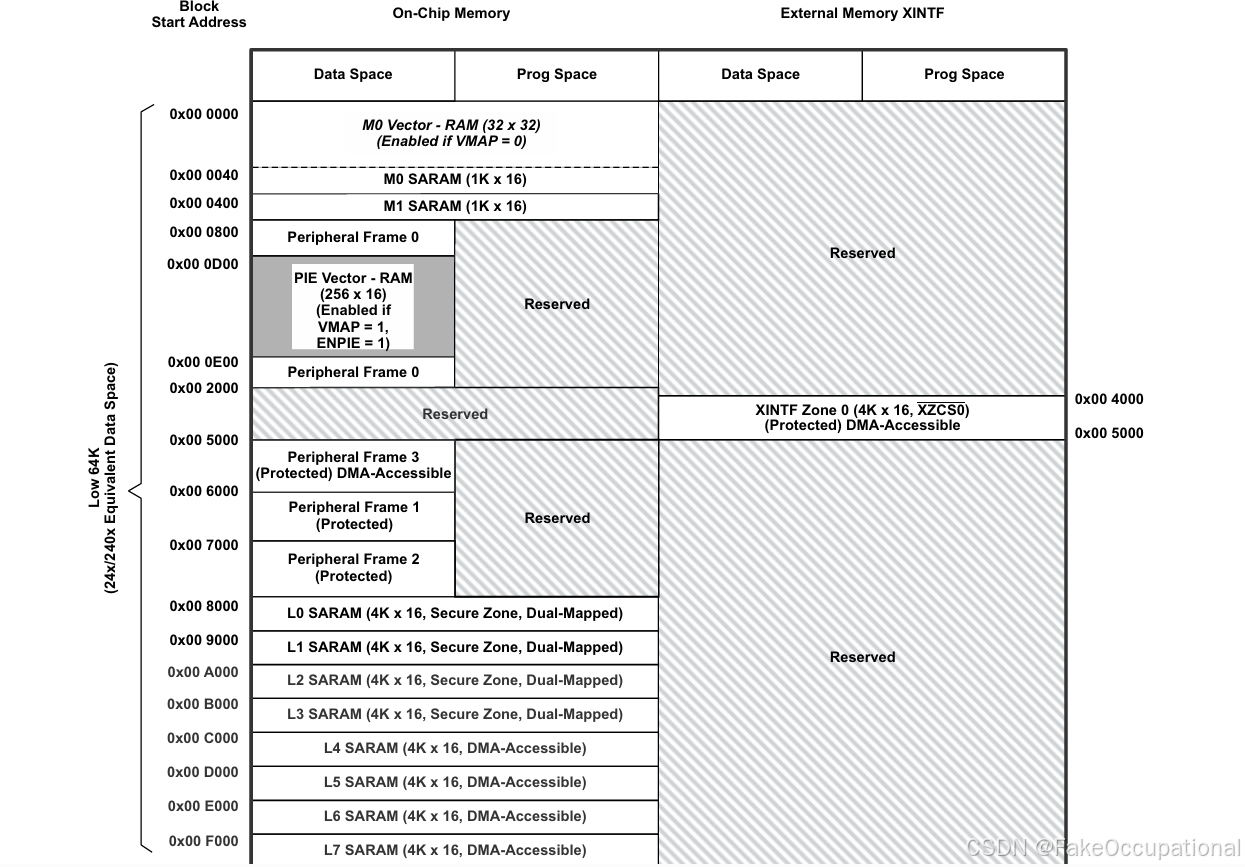

   • 程序代码和启动相关数据存储的区域（图像来源： TMS320F2833x、TMS320F2823x 实时微控制器说明）：

   • RAML0 至 RAML3: 定义了四个内存块（L0 到 L3），每个块从不同的地址开始，大小为 4KB（0x001000）。
   • FLASHH 至 FLASHA: 这些是 Flash 存储区域的定义，通常用于存储程序代码和常量数据。
   • CSM_RSVD: 该区域（origin = 0x33FF80, length = 0x000076 ）与加密服务模块（CSM）相关，通常用于存储安全配置或密钥。
   • BEGIN: 定义了一个特定的引导地址，用于启动时跳转到 Flash 引导加载程序。
   • CSM_PWL: 用于存储 CSM 密码位置。
   • OTP: 一次性可编程存储区（OTP），用于存储特殊配置或厂商数据。
   • ADC_CAL: 用于存储 ADC 校准数据的预留存储区域。
   • IQTABLES, FPUTABLES: 存储 IQ 数学表和浮点运算表，这些通常用于信号处理或计算密集型应用。
   • ROM: 启动程序的 Boot ROM，存储程序的启动代码。
   • RESET 和 VECTORS: 用于存储复位向量和中断向量，启动时从这些地址开始执行。

2. PAGE 1: Data Memory

   • 数据存储区域，用于存储程序运行时的变量、栈和未初始化的数据。


   • BOOT_RSVD: 用于启动时的栈空间。

   • RAMM0 至 RAMM1: 这些是额外的 RAM 区域，分别提供不同的 RAM 块，供程序运行时使用。

   • RAML4 至 RAML7: 更多的 RAM 区块，用于存储数据或缓存。

SECTIONS 部分：定义程序区域与内存的映射

• SECTIONS 部分定义了如何将程序的各个部分映射到这些内存区域，指定了各个代码段和数据段的具体位置。

1. 程序区域（.cinit, .pinit, .text 等）

   • .cinit, .pinit, .text: 这些是代码和初始化数据的区域，指向 Flash 区域。
   • codestart: 指定了程序启动时的入口点，用来设置程序的初始化流程。
   • ramfuncs: 存储一些从 Flash 加载到 RAM 执行的函数。

2. 未初始化的数据区域（.stack, .ebss 等）

   • .stack: 用于存储栈，位于 RAMM1 区域。
   • .ebss: 用于存储未初始化的全局变量，位于 RAML5 区域。
   • .esysmem: 用于系统内存，存储可能需要初始化的数据。

3. 初始化的数据（.econst, .switch 等）

   • .econst, .switch: 这些是已初始化的常量数据，存储在 Flash 中。

4. IQ 数学表区域

   • IQmathTables 和 FPUmathTables 存储了用于信号处理的数学表，指向 Flash 区域并标记为 NOLOAD，意味着这些表不会在链接时加载到内存，而是由启动代码负责加载。

5. ADC 校准函数（.adc_cal）

   • .adc_cal: 这是一个特殊的区域，用于存储由工厂预编程到 OTP 区域的 ADC 校准数据。

错误：编译器无法将你的程序放置到指定的内存区域

• 程序中添加一句printf输出后
• 程序的大小超过了目标硬件（在这个例子中是 TMS320F2812 DSP）可用的闪存空间。具体来说，.text 段的大小为 0x1fcb 字节，而可用的 FLASHA 空间只有 0x1f80 字节

>> Compilation failure
makefile:164: recipe for target 'test1.out' failed

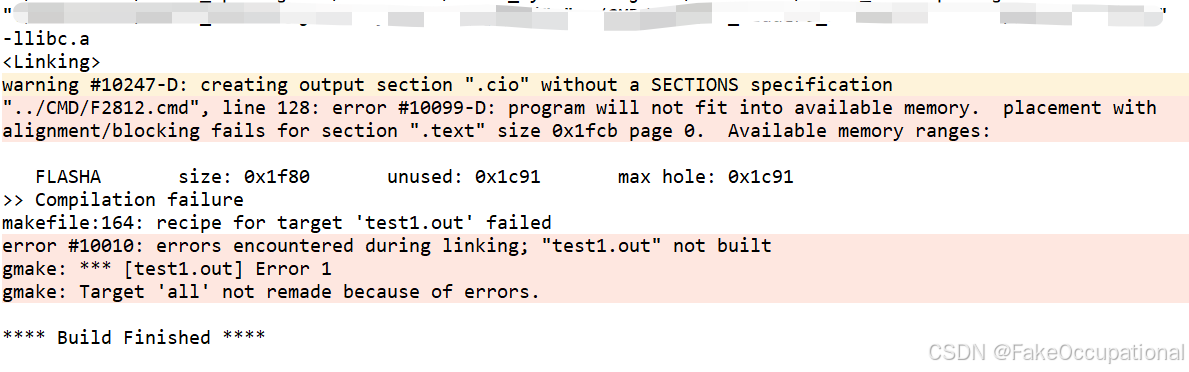

"../CMD/F2812.cmd", line 128: error #10099-D: program will not fit into available memory.  placement with alignment/blocking fails for section ".text" size 0x1fcb page 0.  Available memory ranges:
   FLASHA       size: 0x1f80       unused: 0x1c91       max hole: 0x1c91
error #10010: errors encountered during linking; "test1.out" not built
gmake: *** [test1.out] Error 1
gmake: Target 'all' not remade because of errors.

解决方法：调整 .text 段的放置

• 目前，.text 段被放置在 FLASHA 中，但它的大小超出了该区域的容量。可以考虑将部分代码或数据段移动到其他可用的内存区域(或者调整现有区域的大小)。

• 修改后的 SECTIONS 部分

   .text               : > FLASHC      PAGE = 0  /* 尝试将 .text 移动到更大的 FLASHC 区域 */

• 另外需要注意：printf的内容需要加入/n,否则可能无法正常显示
