用移位寄存器实现边沿检测（功能仿真及ISE综合）

目录

边沿检测

这是如何实现的呢？

下面给出Verilog HDL代码：

给出测试代码：

在Modelsim进行功能仿真：

ISE中进行综合得到RTL Schematic：

---

边沿检测

顾名思义，就是检测一个信号的边沿，当信号上升沿或下降沿到来时，获取一个脉冲信号。

时序图如下图：

这是如何实现的呢？

下面给出分析过程：

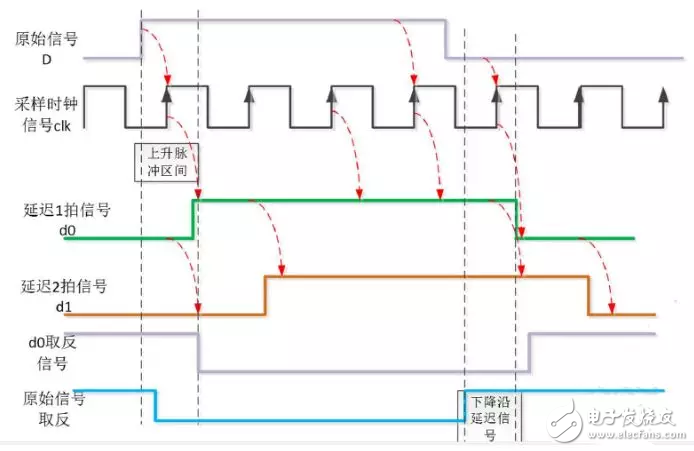

如下图：

d0为输入信号D延迟1拍得到的信号，同理d2是输入信号D延迟2拍得到的信号，上图同时给出了d0和D的取反信号。

可以发现：

原始信号与延迟一拍的信号 d0 的反向信号相与，就是上升沿脉冲；

而原始信号取反，然后与延迟一拍信号d0相与就是下降沿脉冲。

如果担心采样不稳定，可以利用延迟两拍的 d1 信号进行相 与。如果担心不定态，还可以将脉冲信号进行锁存。

下面给出Verilog HDL代码：

//脉冲检测
module dff(clk, D, reset, D_falling_edge, D_rising_edge);

input clk;
input D;
input reset;
output D_ri
