本文详细介绍了使用PyTorch构建Unet网络进行语义分割的过程，包括下采样和上采样的作用及方式，Unet网络结构的构建，以及训练自己数据集的步骤。通过VGG16作为主干网络，结合上采样和通道堆叠进行特征融合，最后进行像素级别的分类预测。

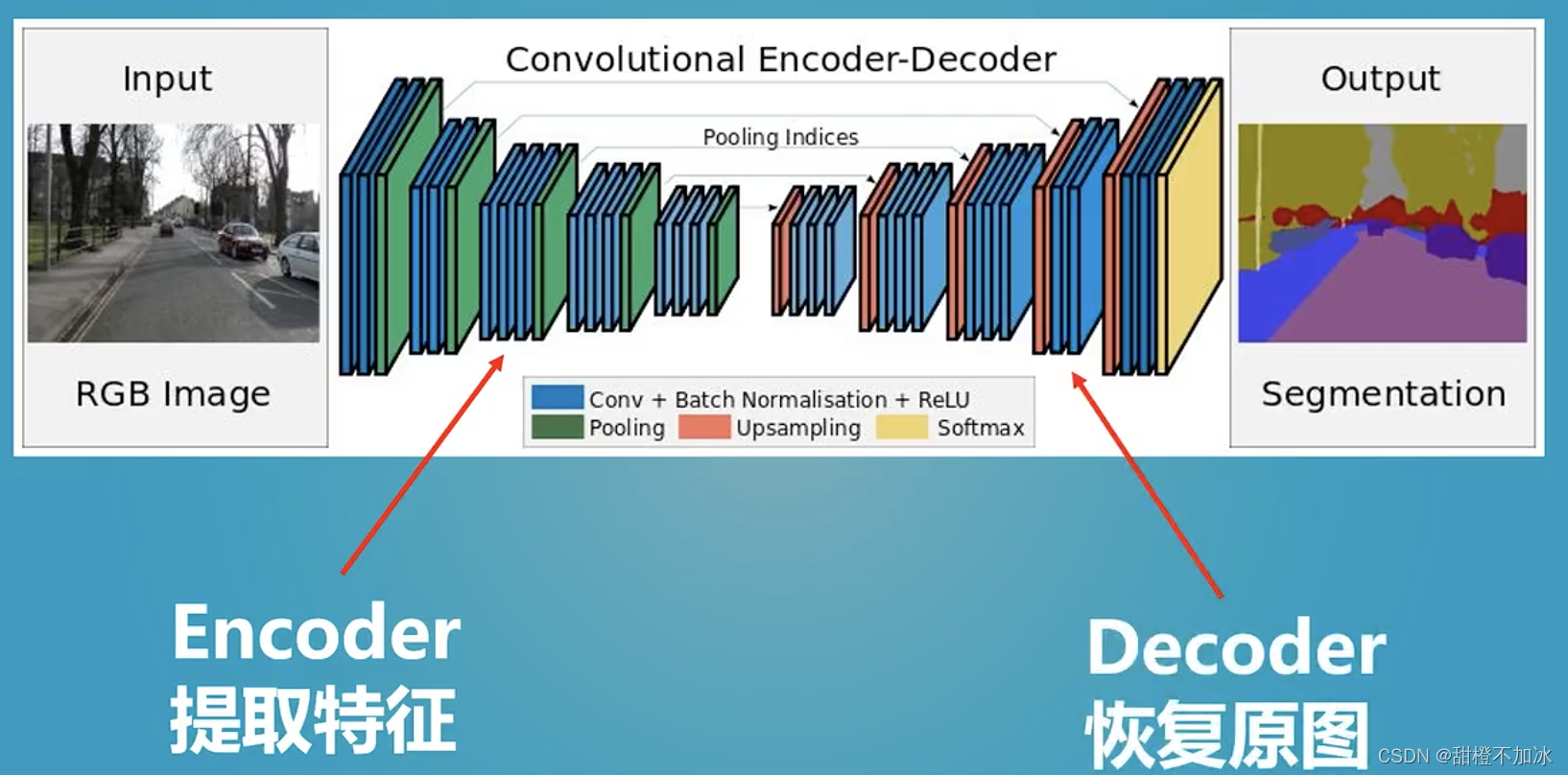

一.语义分割
二.上采样和下采样
1.下采样的作用：
（1）是减少计算量，防止过拟合。
（2）是增大感受野，使得后面的卷积核能够学到更加全局的信息。
2.下采样的方式：
（1）采用stride为2的池化层，如Max-pooling和Average-pooling，目前通常使用Max-pooling，因为计算简单而且能够更好的保留纹理特征；
（2）采用stride为2的卷积层，下采样的过程是一个信息损失的过程，而池化层是不可学习的，用stride为2的可学习卷积层来代替pooling可以得到更好的效果，当然同时也增加了一定的计算量。
3.上采样的原理：
在卷积神经网络中，由于输入图像通过卷积神经网络(CNN)提取特征后，输出的尺寸往往会变小，而有时我们需要将图像恢复到原来的尺寸以便进行进一步的计算(如图像的语义分割)，这个使图像由小分辨率映射到大分辨率的操作，叫做上采样。
4.上采样的方式：
（1）插值：一般使用的是双线性插值，因为效果最好，虽然计算上比其他插值方式复杂，但是相对于卷积计算可以说不值一提，其他插值方式还有最近邻插值、三线性插值等；
（2）转置卷积：又或是说反卷积(Transpose Conv)，通过对输入feature map间隔填充0，再进行标准的卷积计算，可以使得输出feature map的尺寸比输入更大；
（3）Up-Pooling - Max Unpooling && Avg Unpooling --Max Unpooling，在对称的max pooling位置记录最大值的索引位置，然后在unpooling阶段时将对应的值放置到原先最大值位置，其余位置补0

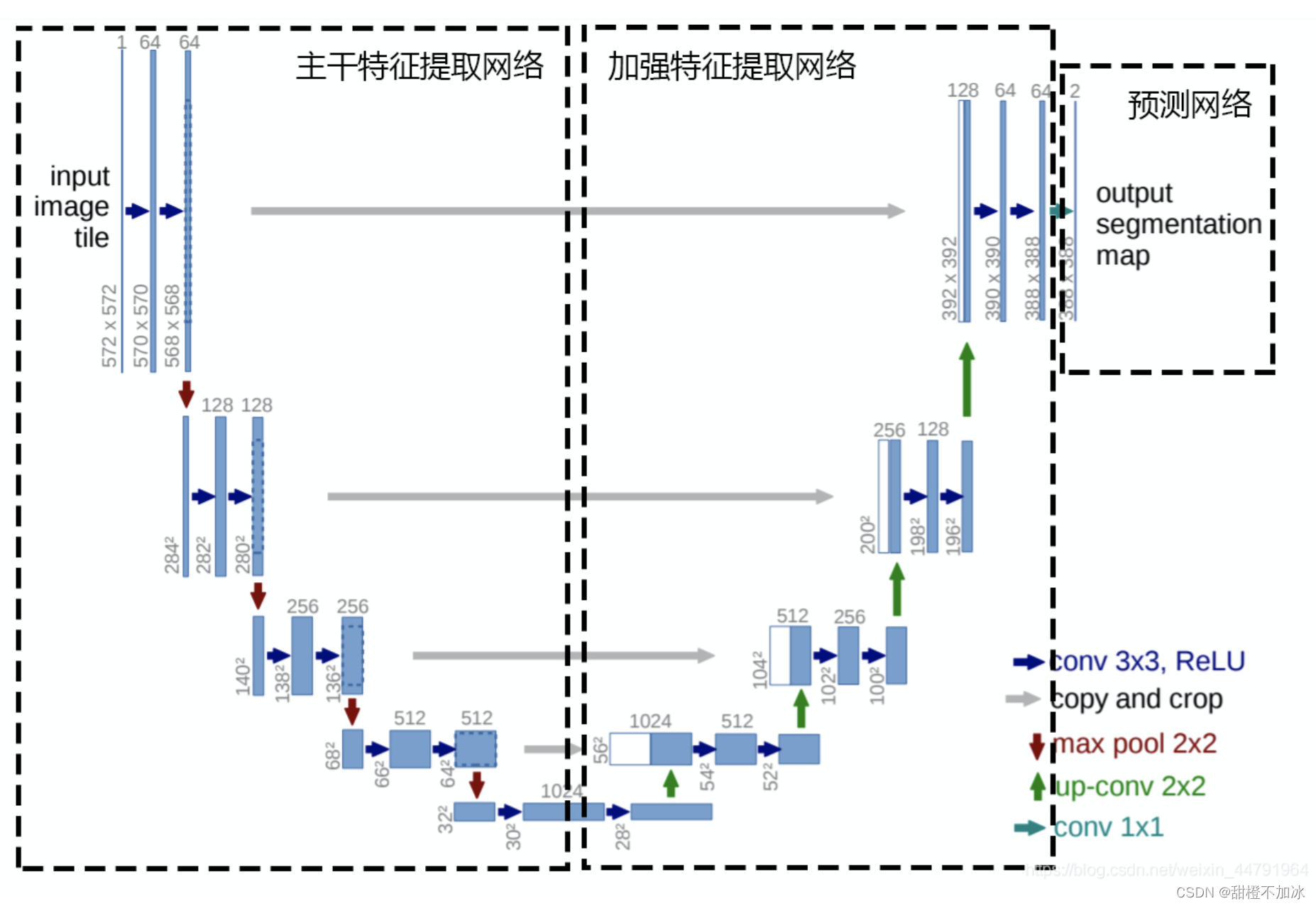

三.Unet
1.主干特征提取部分：
利用主干特征提取网络提取一个又一个特征层，然后获得五个有效特征层

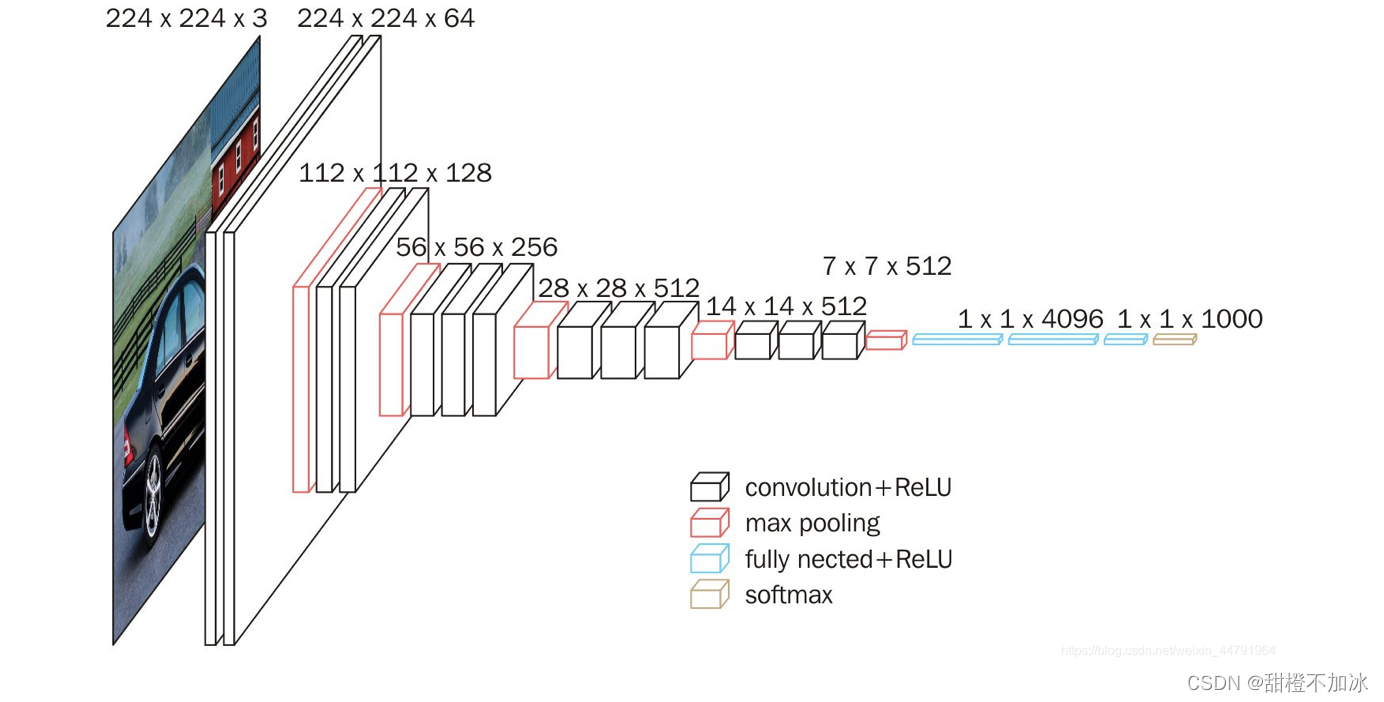

主干提取网络选用vgg
当输入的图像大小为512x512x3的时候，具体执行方式如下：
1、conv1：进行两次[3,3]的64通道的卷积，获得一个[512,512,64]的初步有效特征层，再进行2X2最大池化，获得一个[256,256,64]的特征层。
2、conv2：进行两次[3,3]的128通道的卷积，获得一个[256,256,128]的初步有效特征层，再进行2X2最大池化，获得一个[128,128,128]的特征层。
3、conv3：进行三次[3,3]的256通道的卷积，获得一个[128,128,256]的初步有效特征层，再进行2X2最大池化，获得一个[64,64,256]的特征层。
4、conv4：进行三次[3,3]的512通道的卷积，获得一个[64,64,512]的初步有效特征层，再进行2X2最大池化，获得一个[32,32,512]的特征层。
5、conv5：进行三次[3,3]的512通道的卷积，获得一个[32,32,512]的初步有效特征层。
import torch
import torch.nn as nn
from torchvision.models.utils import load_state_dict_from_url
class VGG(nn.Module):
def __init__(self, features, num_classes=1000):
super(VGG, self).__init__()
self.features = features
self.avgpool = nn.AdaptiveAvgPool2d((7, 7))
self.classifier = nn.Sequential(
nn.Linear(512 * 7 * 7, 4096),
nn.ReLU(True),
nn.Dropout(),
nn.Linear(4096, 4096),
nn.ReLU(True),
nn.Dropout(),
nn.Linear(4096, num_classes),
)
self._initialize_weights()
def forward(self, x):
x = self.features(x)
x = self.avgpool(x)
x = torch.flatten(x, 1)
x = self.classifier(x)
return x
def _initialize_weights(self):
for m in self.modules():
if isinstance(m, nn.Conv2d):
nn.init.kaiming_normal_(m.weight, mode='fan_out', nonlinearity='relu')
if m.bias is not None:
nn.init.constant_(m.bias, 0)
elif isinstance(m, nn.BatchNorm2d):
nn.init.constant_(m.weight, 1)
nn.init.constant_(m.bias, 0)
elif isinstance(m, nn.Linear):
nn.init.normal_(m.weight, 0, 0.01)
nn.init.constant_(m.bias, 0)
def make_layers(cfg, batch_norm=False, in_channels = 3):
layers = []
for v in cfg:
if v == 'M':
layers += [nn.MaxPool2d(kernel_size=2, stride=2)]
else:
conv2d = nn.Conv2d(in_channels, v, kernel_size=3, padding=1)
if batch_norm:
layers += [conv2d, nn.BatchNorm2d(v), nn.ReLU(inplace=True)]
else:
layers += [conv2d, nn.ReLU(inplace=True)]
in_channels = v
return nn.Sequential(*layers)
#（512，512，3）->(512,512,64) ->(256,256,64) ->(256,256,128) ->(128,128,128)
#->(128,128,256) ->(64,64,256) ->(64,64,512) ->(32,32,512) ->(32,32,512)
cfgs = {
'D': [64, 64, 'M', 128, 128, 'M', 256, 256, 256, 'M', 512, 512, 512, 'M', 512, 512, 512, 'M']
}
def VGG16(pretrained, in_channels, **kwargs):
model = VGG(make_layers(cfgs["D"], batch_norm = False, in_channels = in_channels), **kwargs)
if pretrained:
state_dict = load_state_dict_from_url("https://download.pytorch.org/models/vgg16-397923af.pth", model_dir="./model_data")
model.load_state_dict(state_dict)
del model.avgpool
del model.classifier
return model

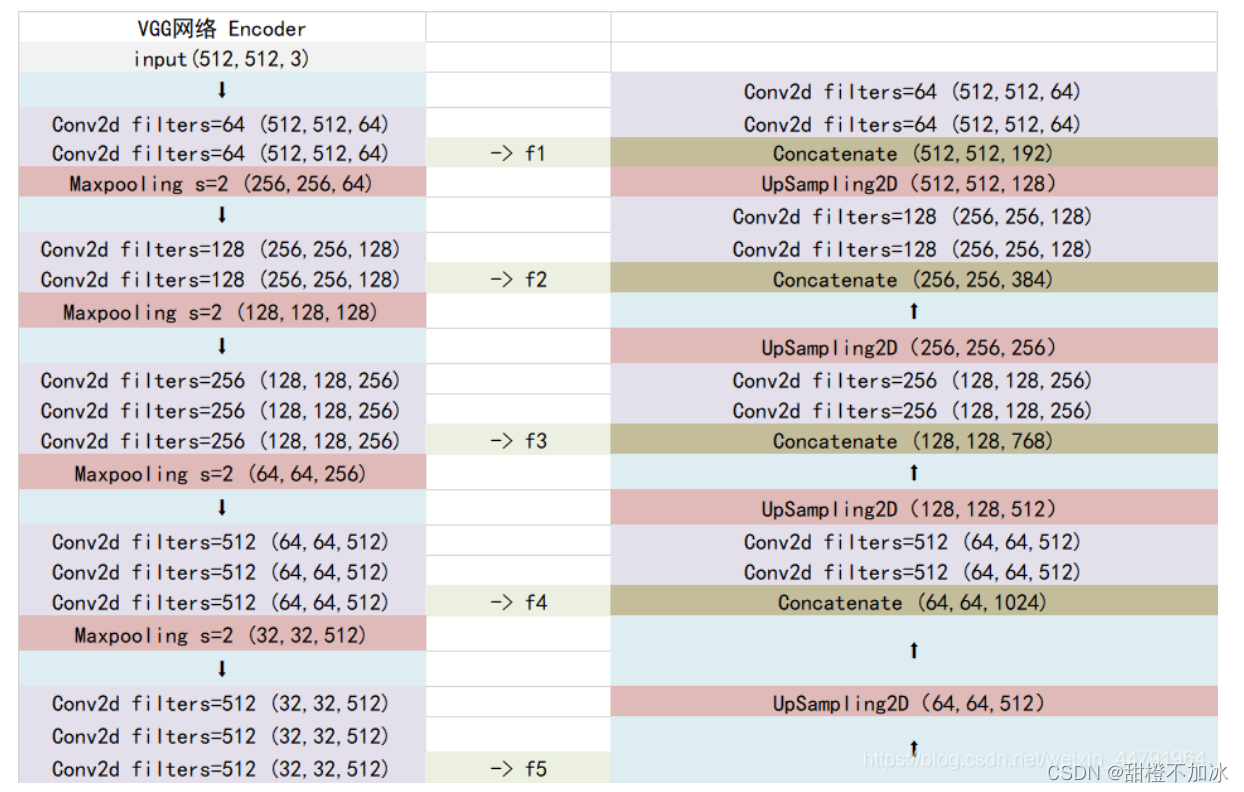

2.加强特征提取部分：
利用主干部分获取到的五个初步有效特征层进行上采样，并且进行特征融合（通道堆叠），获得一个最终融合了所有特征的有效特征层。为了方便网络的构建与更好的通用性，这里的Unet和上图的Unet结构有些许不同，在上采样时直接进行两倍上采样再进行特征融合，最终获得的特征层和输入图片的高宽相同。
import torch
import torch.nn as nn
import torch.nn.functional as F
from torchsummary import summary
from nets.vgg import VGG16
class unetUp(nn.Module):
def __init__(self, in_size, out_size):
super(unetUp, self).__init__()
self.conv1 = nn.Conv2d(in_size, out_size, kernel_size=3, padding=1)
self.conv2 = nn.Conv2d(out_size, out_size, kernel_size=3, padding=1)
self.up = nn.UpsamplingBilinear2d(scale_factor=2)
def forward(self, inputs1, inputs2):
outputs = torch.cat([inputs1, self.up(inputs2)], 1)
outputs = self.conv1(outputs)
outputs = self.conv2(outputs)
return outputs
class Unet(nn.Module):
def __init__(self, num_classes=21, in_channels=3, pretrained=False):
super(Unet, self).__init__()
self.vgg = VGG16(pretrained=pretrained,in_channels=in_channels)
in_filters = [192, 384, 768, 1024]
out_filters = [64, 128, 256, 512]
# upsampling
#第一个之后（64，64，512）
self.up_concat4 = unetUp(in_filters[3], out_filters[3])
#第二个之后（128，128，512）
self.up_concat3 = unetUp(in_filters[2], out_filters[2])
#第三个之后（256，256，512）
self.up_concat2 = unetUp(in_filters[1], out_filters[1])
#第四个之后（512，512，512）
self.up_concat1 = unetUp(in_filters[0], out_filters[0])
# final conv (without any concat)
self.final = nn.Conv2d(out_filters[0], num_classes, 1)
def forward(self, inputs):
feat1 = self.vgg.features[ :4 ](inputs)
feat2 = self.vgg.features[4 :9 ](feat1)
feat3 = self.vgg.features[9 :16](feat2)
feat4 = self.vgg.features[16:23](feat3)
feat5 = self.vgg.features[23:-1](feat4)
up4 = self.up_concat4(feat4, feat5)
up3 = self.up_concat3(feat3, up4)
up2 = self.up_concat2(feat2, up3)
up1 = self.up_concat1(feat1, up2)
final = self.final(up1)
return final
def _initialize_weights(self, *stages):
for modules in stages:
for module in modules.modules():
if isinstance(module, nn.Conv2d):
nn.init.kaiming_normal_(module.weight)
if module.bias is not None:
module.bias.data.zero_()
elif isinstance(module, nn.BatchNorm2d):
module.weight.data.fill_(1)
module.bias.data.zero_()
3.预测部分：
会利用最终获得的最后一个有效特征层对每一个特征点进行分类，相当于对每一个像素点进行分类。
输入图像：（512，512，3）
加强提取特征网络后：（512，512，64）
import torch
import torch.nn as nn
import torch.nn.functional as F
from torchsummary import summary
from nets.vgg import VGG16
class unetUp(nn.Module):
def __init__(self, in_size, out_size):
super(unetUp, self).__init__()
self.conv1 = nn.Conv2d(in_size, out_size, kernel_size=3, padding=1)
self.conv2 = nn.Conv2d(out_size, out_size, kernel_size=3, padding=1)
self.up = nn.UpsamplingBilinear2d(scale_factor=2)
def forward(self, inputs1, inputs2):
outputs = torch.cat([inputs1, self.up(inputs2)], 1)
outputs = self.conv1(outputs)
outputs = self.conv2(outputs)
return outputs
class Unet(nn.Module):
def __init__(self, num_classes=21, in_channels=3, pretrained=False):
super(Unet, self).__init__()
self.vgg = VGG16(pretrained=pretrained,in_channels=in_channels)
in_filters = [192, 384, 768, 1024]
out_filters = [64, 128, 256, 512]
# upsampling
self.up_concat4 = unetUp(in_filters[3], out_filters[3])
self.up_concat3 = unetUp(in_filters[2], out_filters[2])
self.up_concat2 = unetUp(in_filters[1], out_filters[1])
self.up_concat1 = unetUp(in_filters[0], out_filters[0])
# final conv (without any concat)
self.final = nn.Conv2d(out_filters[0], num_classes, 1)
def forward(self, inputs):
feat1 = self.vgg.features[ :4 ](inputs)
feat2 = self.vgg.features[4 :9 ](feat1)
feat3 = self.vgg.features[9 :16](feat2)
feat4 = self.vgg.features[16:23](feat3)
feat5 = self.vgg.features[23:-1](feat4)
up4 = self.up_concat4(feat4, feat5)
up3 = self.up_concat3(feat3, up4)
up2 = self.up_concat2(feat2, up3)
up1 = self.up_concat1(feat1, up2)
final = self.final(up1)
return final
def _initialize_weights(self, *stages):
for modules in stages:
for module in modules.modules():
if isinstance(module, nn.Conv2d):
nn.init.kaiming_normal_(module.weight)
if module.bias is not None:
module.bias.data.zero_()
elif isinstance(module, nn.BatchNorm2d):
module.weight.data.fill_(1)
module.bias.data.zero_()
故利用一个1x1卷积进行通道调整，将最终特征层的通道数调整成num_classes。
https://blog.youkuaiyun.com/weixin_44791964/article/details/1088668281.数据集准备
对于标注的json文件运行json_to_dataset.py文件生成jpg和对应的png

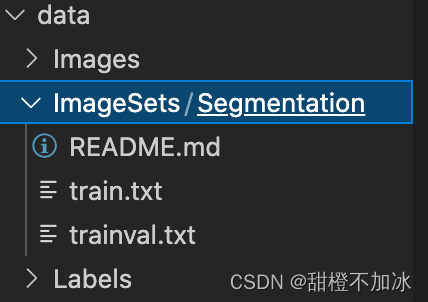

再进行训练集和验证集的划分，以及生成对应的train.txt和val.txt
此时完成了把自己数据集转换为voc数据集格式

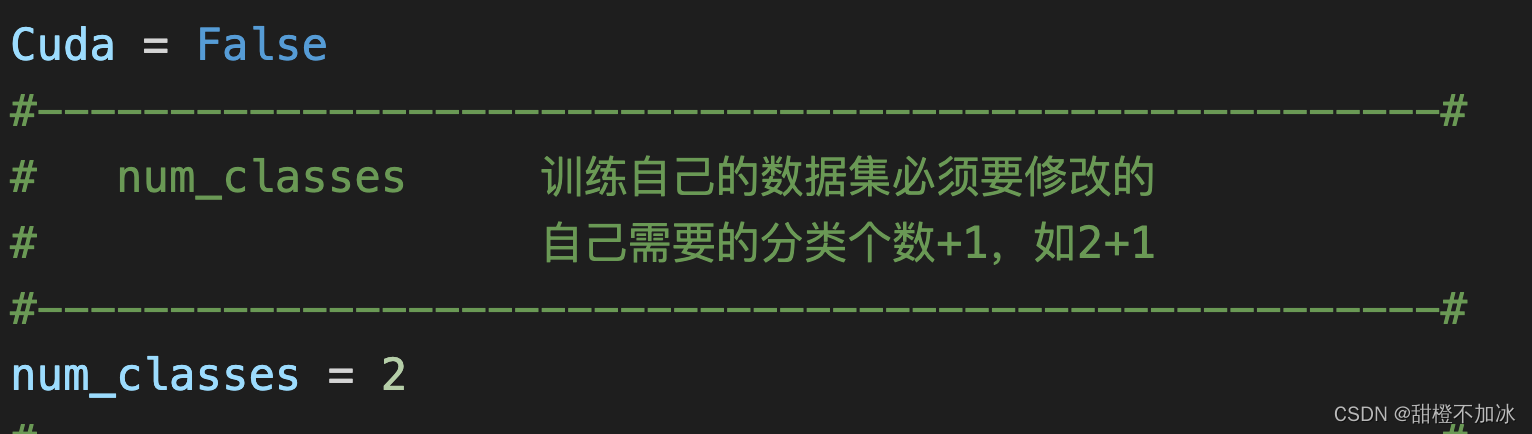

2.激活虚拟环境修改对应参数后
开始训练

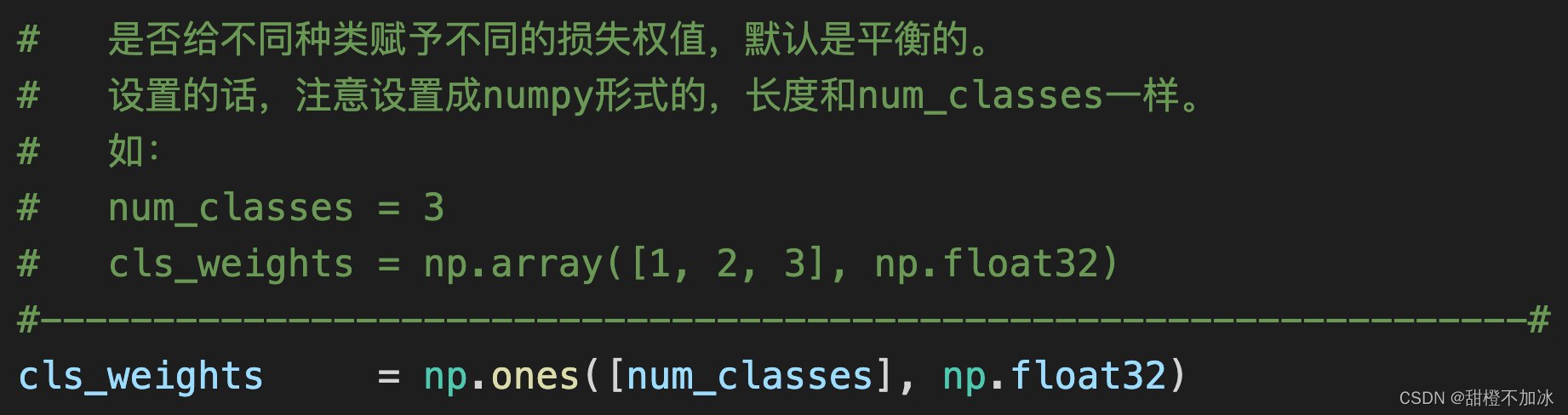

注：可以修改不同类的权重
