从零自学网络工程师 ENSP操作 DAY9

交换机实验-4
实验目的：
1章握vlan创建方法
2.掌握AccessTrunk和Hybrid类型接口的配置方法
3.掌握基于接口划分v1an的配置方法
实验步骤：
1.PC机IP地址以及掩码的配置
2.交换机创建Vlan并进行接口的vlan划分
3.配置hybrid接只的tagged与untagged表
4. 测试hybrid接口的功能
本次实验需要掌握的命令：
Vlan10创建//VLAN 10
Vianbatch 10 20// 批量创建_VLAN1020
port 1ink-type access// 配置 access接口
port default vlan 10 //接口属于 VLAN10
port1ink-typetrunk//配置接口类型为 trunk
Port trunk pyid vlan 1//
配置trunk的 pvid 为vlan1
Port trunk allow-pass vlan 10 20//
配置trunk只允许vlan10和2e 通过
Display vlan //查看VLAN的相关信息
port link-type hybrid//
配置接口类型为混合端口
port hybrid untaggedvlan 10 100 //
VLAN10、100的帧以Untagged方式通过接口。
port hybrid tagged vlan 10 20 100//
VLAN10、20、100 的帧以Tagged方式通过接口。

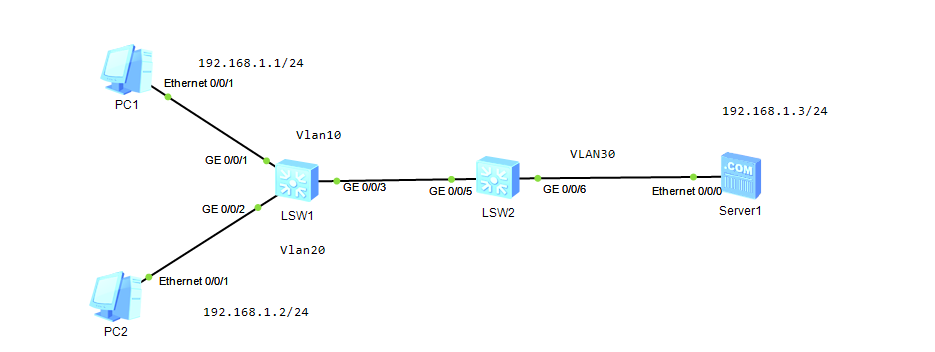

网络拓扑图如下：

配置LSW1：
进入系统视图，关闭回显信息，重命名为LSW1，创建Vlan10 20 30，进入g0/0/1口，配置接口类型为混合端口.配置hybrid的pvid为vlan10.设置untagged表：让vlan10，20，30的帧以untagged方式通过接口.

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center en
Info: Information center is disabled.
[Huawei]sys LSW1
[LSW1]vlan batch 10 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW1]int g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type hybrid
[LSW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10
[LSW1-GigabitEthernet0/0/1]po
