点到点链路上的OSPF配置实验.
实验目的。
1.在路由器上启用，OSPF路由进程；
2.启用参与路由协议的接口，并且通告网络及所在的区域；
3.度量值Cost 的计算:
4.He1lo相关参数的配置：
5.点到点链路上的OSPF特征：
6.查看和调试OSPF路由协议相关信息。
实验步骤：
1.露由器相应IP地址的配置
2.OSPF路由协议的配置
3.查看OSPF邻居表、OSPF的LSDB表以及路由表
4.查看接口状态
本次实验需要掌握的命令：
1.display ospf brief 查看osPF 的概要信息
2.display ospf interface 显示 osPF 的接口信息
3.display ospf lsdb显示OSPF的链路状态数据库（LsDB）信息
4.display ospf peer 显示OSPF 中各区域邻居的信息。
5.display_ospf routing 命令用来显示oSPF 路由表的信息。
6.Ospf 启动OSPF 路由进程
7.Rouer-id配置路由器ID
8.Area设置区域
9.Network宜告网络

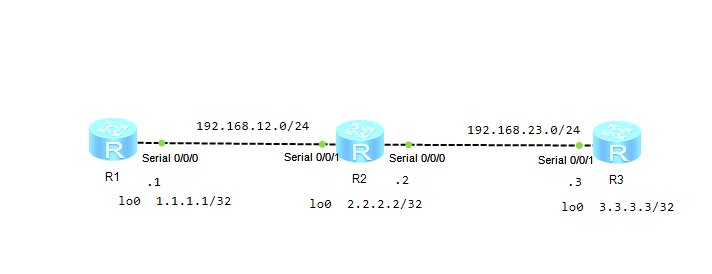

网络拓扑图如下：

配置Router1（以下简称R1）：
进入系统视图，关闭回显信息，重命名为R1，进入s0/0/0接口，配置ip地址为192.168.12.1，掩码为24位.创建并进入环回口0，配置ip地址为1.1.1.1，掩码为32位.

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center en
Info: Information center is disabled.
[Huawei]sys R1
[R1]int s0/0/0
[R1-Serial0/0/0]ip address 192.168.12.1 14
[R1-Serial0/0/0]int loopback 0
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]q
[R1]

配置R2：

进入系统视图，关闭回显信息，重命名为R2，进入s0/0/1接口，配置ip地址为192.168.12.2，掩码为24位，进入s0/0/0接口，配置ip地址为2.2.2.2，掩码长度24位，创建并进入环回口0，配置ip地址为2.2.2.2，掩码长度32位.

<Huawei>
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center en
Info: Information center is disabled.
[Huawei]sys R2
[R2]int serial 0/0/1
[R2-Serial0/0/1]ip address 192.168.12.2 24
[R2-Serial0/0/1]int serial 0/0/0
[R2-Serial0/0/0]ip address 192.168.23.2 24
[R2-Serial0/0/0]int loopback0
[R2-LoopBack0]ip address 2.2.2.2 32
[R2-LoopBack0]q
[R2]
