从零自学网络工程师 ENSP操作 DAY1

静态路由配置实验.

实验工具：ensp 版本号：1.3.00.100 Ver100R003C00SPC100
                  WireShark抓包软件 ver3.0.0

实验目的：
1.掌握路由表的概念
2.掌握route-static命令的使用
з.理解根据需求正确配置静态路由
实验步骤；
1.IP地址的配置
2.相邻路由器网络连通性测试
3.静态路由的配置
4.AR1与AR3网络莲通性的测试
本次实验需要掌握的命令：
1ip route-static//配置静态路由
2.display ip routing-table//查看全局路由表

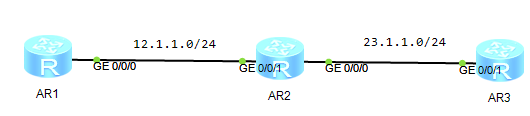

拓扑图如下：


在华为设备上，需要在系统视图模式使用ip route-static命令配置静态路由，具体格式如下：

 配置AR1：

进入系统视图

<Huawei>sys
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.

然后关闭回显信息，（防止弹出无关信息）

[Huawei]undo info
[Huawei]undo info-center en
Info: Information center is disabled.

 重命名设备为AR1，

[Huawei]sys
[Huawei]sysname AR1
[AR1]

 进入g0/0/0端口，配置ip地址为12.1.1.1 掩码长度为24位，随后回到系统视图.

[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip addre
[AR1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[AR1-GigabitEthernet0/0/0]q
[AR1]

 接下来配置AR2.

进入系统视图，关闭回显信息，重命名设备为AR2，



<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]
[Huawei]undo info-center en
Info: Information center is disabled.
[Huawei]
[Huawei]sys AR2
[AR2]

进入g0/0/1端口，配置ip地址为12.1.1.2，掩码长度为24位，退回到系统视图

[AR2]int g0/0/1
[AR2-GigabitEthernet0/0/1]
[AR2-GigabitEthernet0/0/1]ip address 12.1.1.2
