[有限元] Ansys Workbench 在对称问题中使用 Symmetry Region

问题：

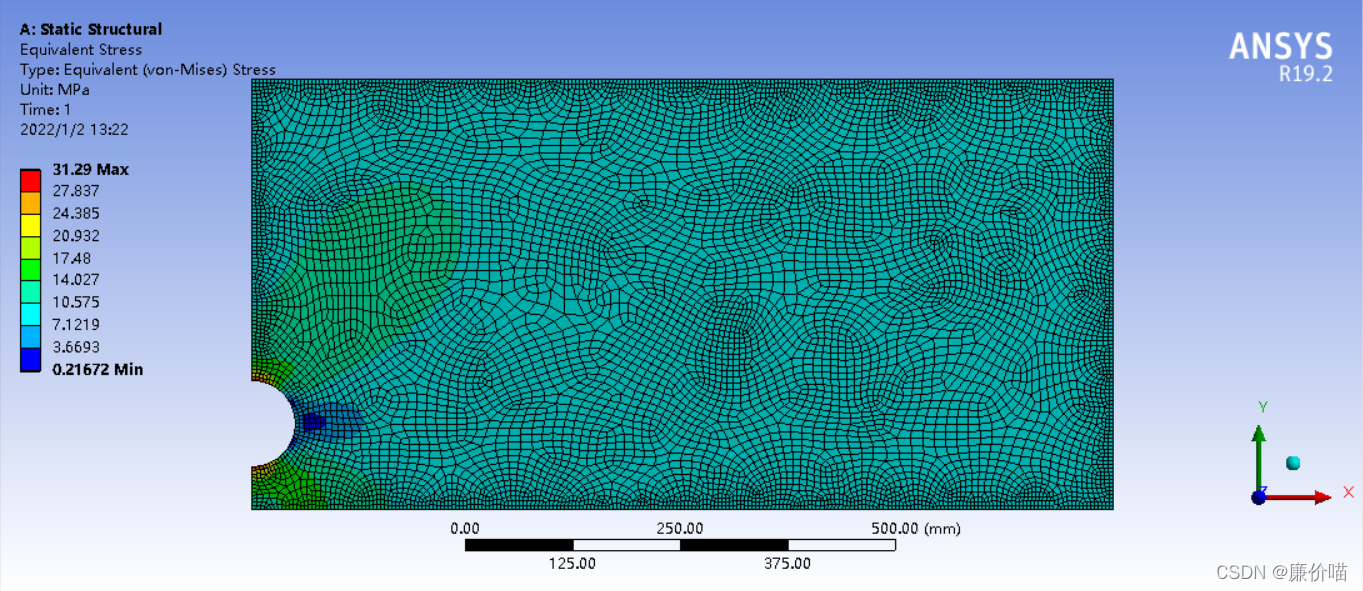

试生成图1所示双孔板拉伸问题恰当的有限元网格（L=1000mm），计算孔边最大应力σmax，绘出变形及应力云图。并通过网格细分说明结果的精度。

1.修改模型

原模型

分割后模型

2.添加对称、约束和载荷

(1) 添加对称

Outline - Project - Model - 右键 - Insert - Symmetry 创建对称约束文件夹

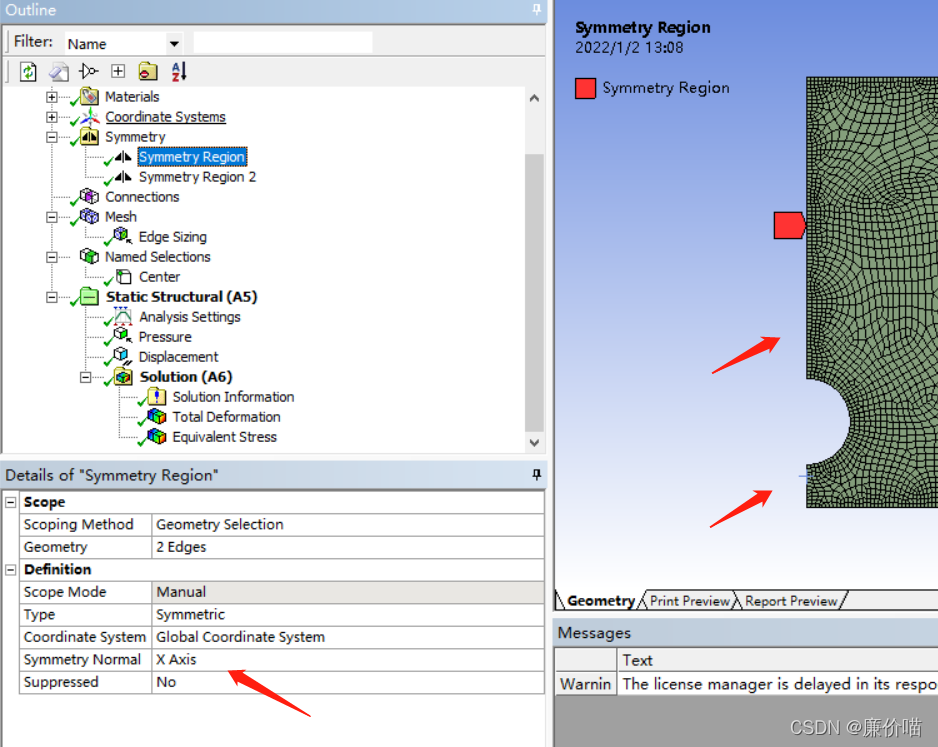

Outline - Project - Model - Symmetry - 右键 - Insert - Symmetry Region 创建对称约束

对于带孔的边，对称约束需要选择两条边，法向方向选择 X 轴
另一条水平的边类似，法向方向选择 Y 轴

(2) 约束

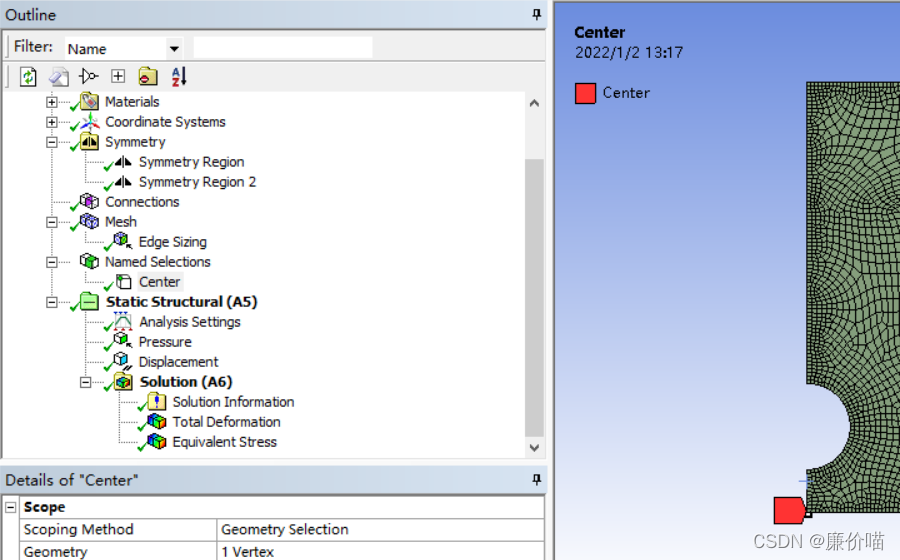

选择中心点，加入 Named Selection

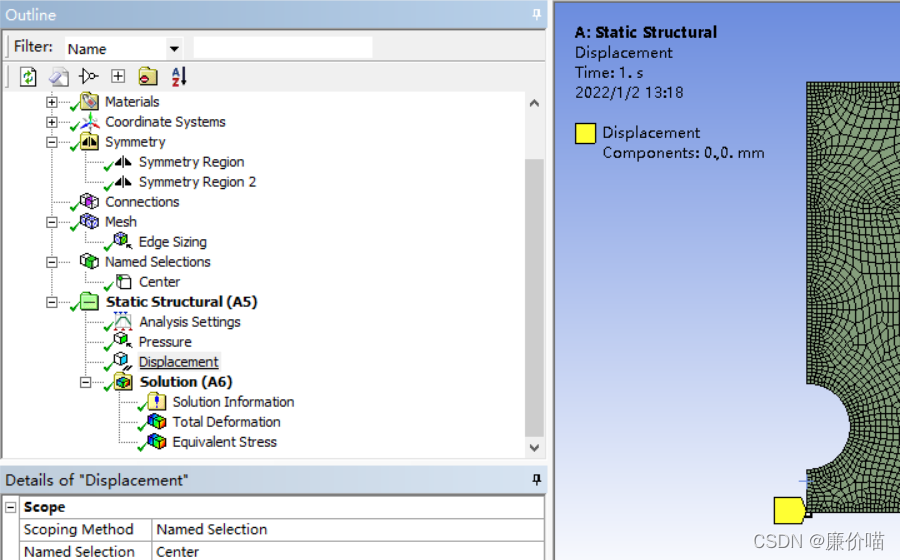

约束中心点的 X 方向和 Y 方向的位移都为零

(3) 载荷

很容易，不再赘述

3.求解

很容易，不再赘述

[1] [有限元] Ansys Workbench 19.2 平面应力问题分析示例 - 优快云
我的一个平面应力问题的求解过程，求解过程可以改进，使用 Symmetry Region
[2] Plane Stress Problem: Apply Pressure on the Two Opposite Sides of the Rectangle Meets Errors - Ansys Learning Forum
我在官方论坛上的提问，被人指出了需要分成 1/4，然后使用 Symmetry Region
[3] How to give Symmetry in Ansys Workbench | Planar Symmetry - Youtube
Symmetry Region 使用方法
