本教程详细介绍了如何使用Ansys workbench进行结构线性静力学分析，特别是轴对称分析。首先，通过geometry和designmodeler创建二维模型并应用对称性；接着，选择thin/surface功能并指定材料属性；然后，在mechanical环境中设定轴对称分析条件，建立对称轴并划分网格；最后，添加约束，施加载荷并求解，得到应力和应变分析结果。

Ansys workbench结构线性静力学分析

1 建立工程导入模型。
在这里插入图片描述
2双击geometry进入designmodeler，打开模型，执行tools中的symmetry命令，再选，选中XY面作为对称切割面，并单击apply，再单击Generate按钮完成对称切割操作，对YZ面重复执行上述步骤，得到2图。

3选中thin/surfce功能，选取与XOY面相重合的面，单击apply，同时将厚度设置为0，最后单击generate,完成二维模型的创建。
在这里插入图片描述
4确定2D分析类型，导入材料库中的不锈钢材料（过程可参考： https://blog.youkuaiyun.com/PCL_CLOUD/article/details/106521875）
5双击model进入mechanical，确定轴对称分析和不锈钢材料。

6建立对称轴，删除默认两个对称区，右键插入对称区，并选择与Y轴重合的那条短边作为对称轴，确定对称方向为Y轴。
在这里插入图片描述
7划分面网格，设置网格大小。

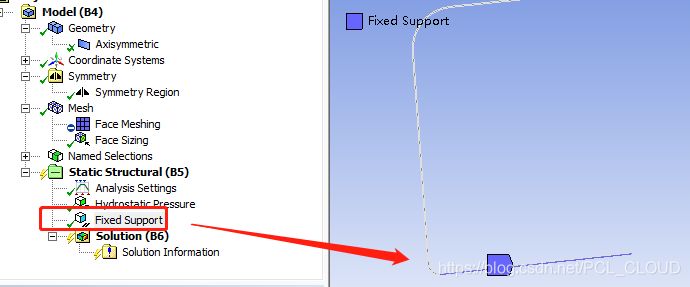

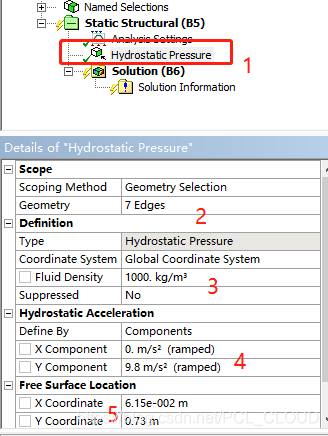

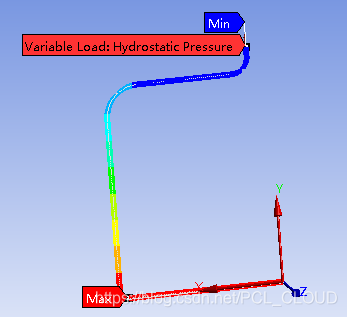

8插入流体静压力，底部插入固定约束。

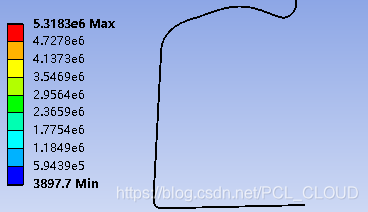

9插入equivalent stress，单击solve求解。
