本文介绍了如何在Ansys Workbench的SpaceClaim模块中解决分段压力载荷的问题。通过尝试并排除错误方法，如使用'压印'、'分割'、替换直线等，最终找到了在建模阶段利用'设计-分割'工具来创建交界线，进而定义分段压力的有效方法。详细步骤包括分割面、生成网格、创建Named Selection以及添加Pressure负载。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

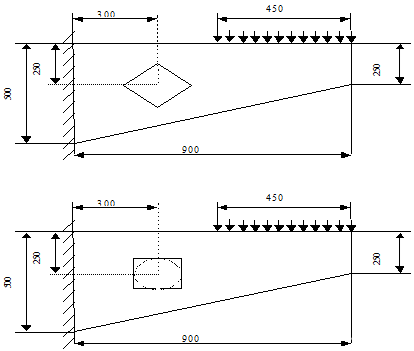

要实现如图所示的分段载荷：在顶边上，左半边载荷为 0，右半边载荷为常量。

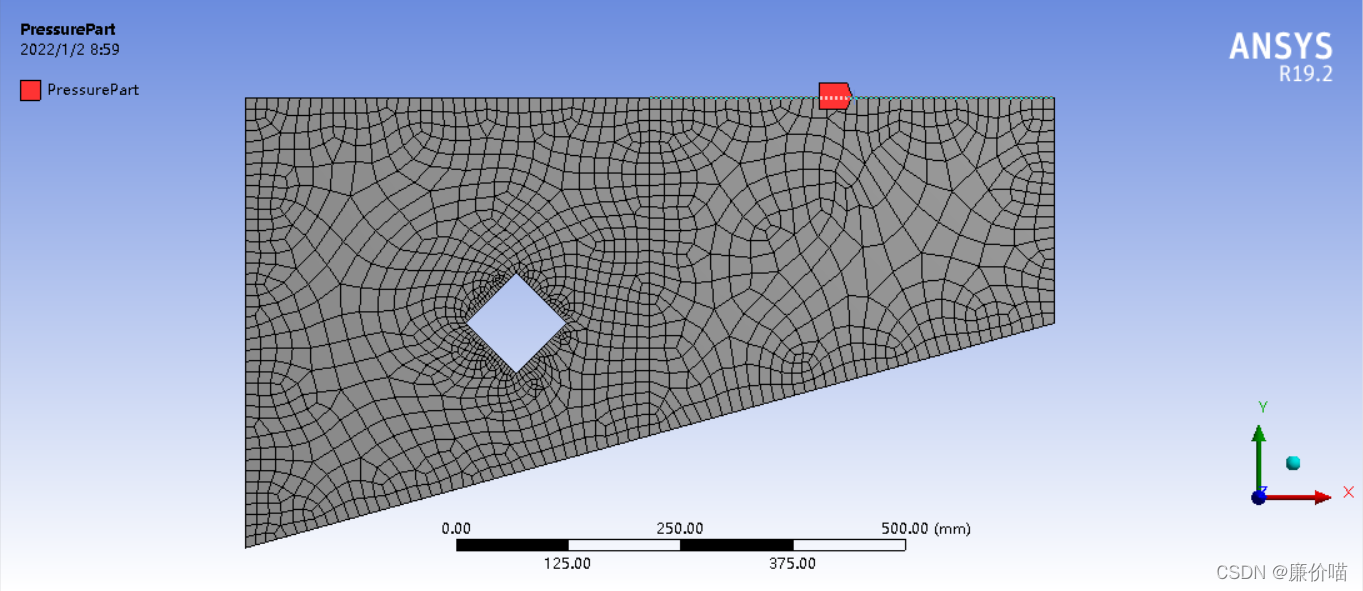

在这里插入图片描述

我尝试过的，但是失败了的方法有：

1.SpaceClaim 中的准备-压印
2.SpaceClaim 中的准备-分割
3.SpaceClaim 建模时使用两端直线代替原来的直线
4.设置 Tabular Data 的变量为 X，实现分段载荷
5.通过 Tabular Data 控制载荷函数，实现分段载荷
6.直接将 Excel 中的数据按列粘贴到 Tabular Data 中

其中，该问题为平面问题，在 SpaceClaim 中无厚度，模型只有一个面和这个面的边，“准备-压印”，“准备-分割”不适用于边；
如果使用两端直线代替原来的直线，那么退出草图之后，会发现该草图不能构成一个 Surface 面；
而对于 Tabular Data，经过多次尝试，可以发现，对于边上的 Pressure 压力，Tabular Data 表只有一行，变量也只能选择 time 或 step，而对于面上的压力，Tabular Data 表只有两行，变量除了 time 或 step 还可以选择 XYZ，也就是说，Tabular Data 表格的行数随着施加载荷的对象的类型而变化，对象类型不变，行数是不会发生改变的。所以我想要在一条边上施加 Pressure 之后，在 Tabular Data 中创建三行 (0,0), (0.5,10), (1,10) 来构造分段函数是不可行的。换句话说，Tabular Data 假设施加载荷的对象是一个整体，所以载荷也是线性连续的，所以只需要头尾的载荷值就可以确定载荷，所以不能，也不需要人为添加行数。

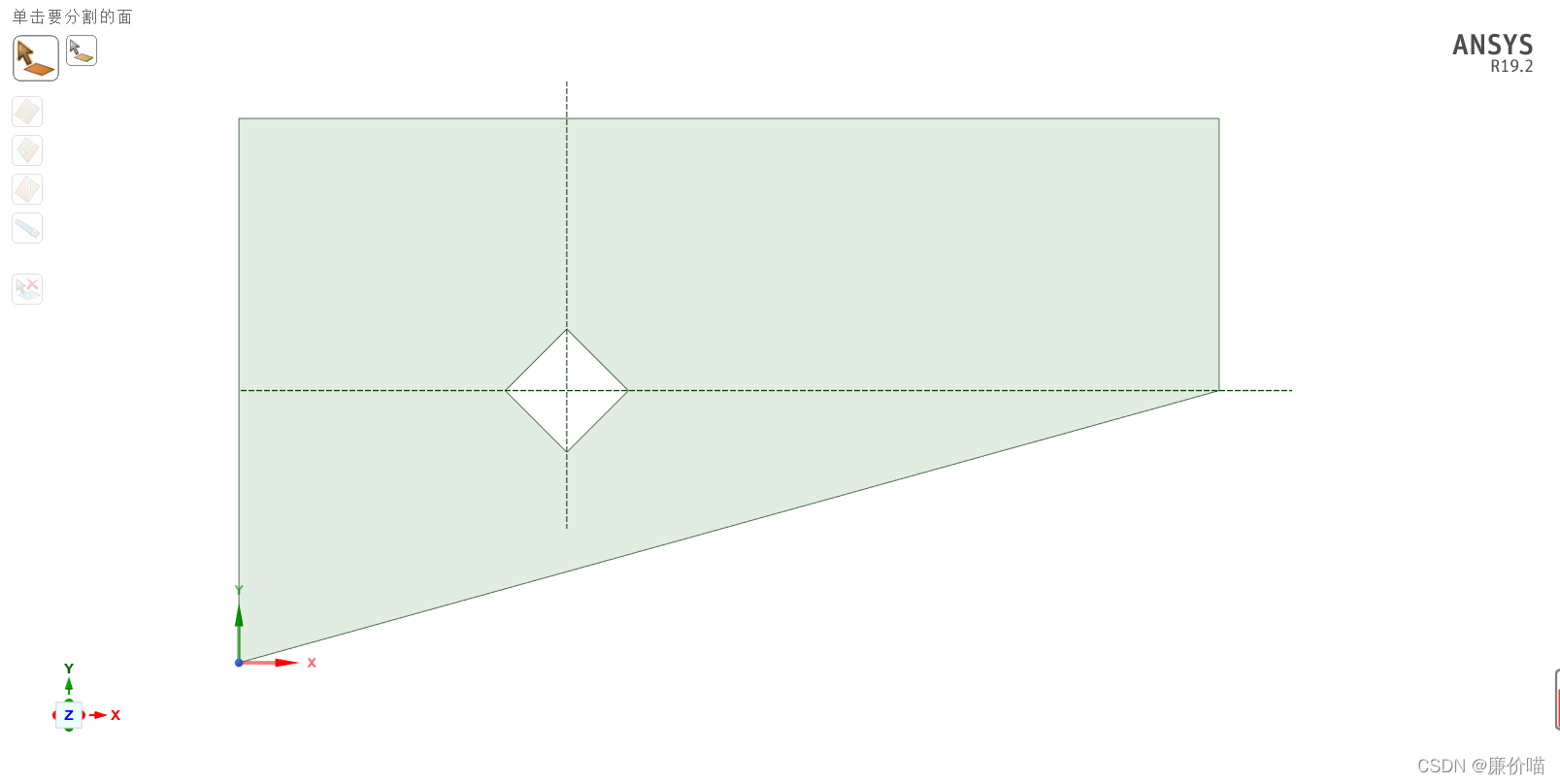

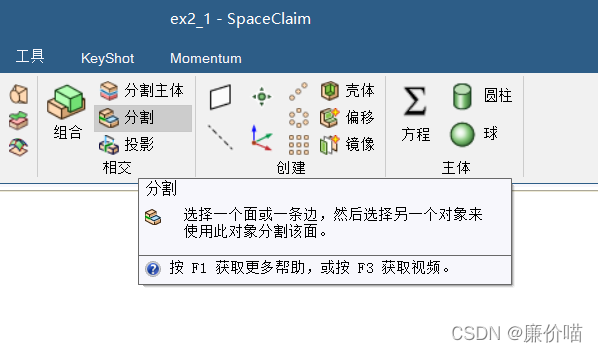

最后终于试出来了正确的方法。既然要求我只能在一个完整的边上施加载荷，既然不能使用两端直线代替原来的直线，那么我就只能在建模的时候就在我需要加载荷的地方把面断
