[有限元] Ansys Workbench 19.2 平面应力问题分析示例

例题 1

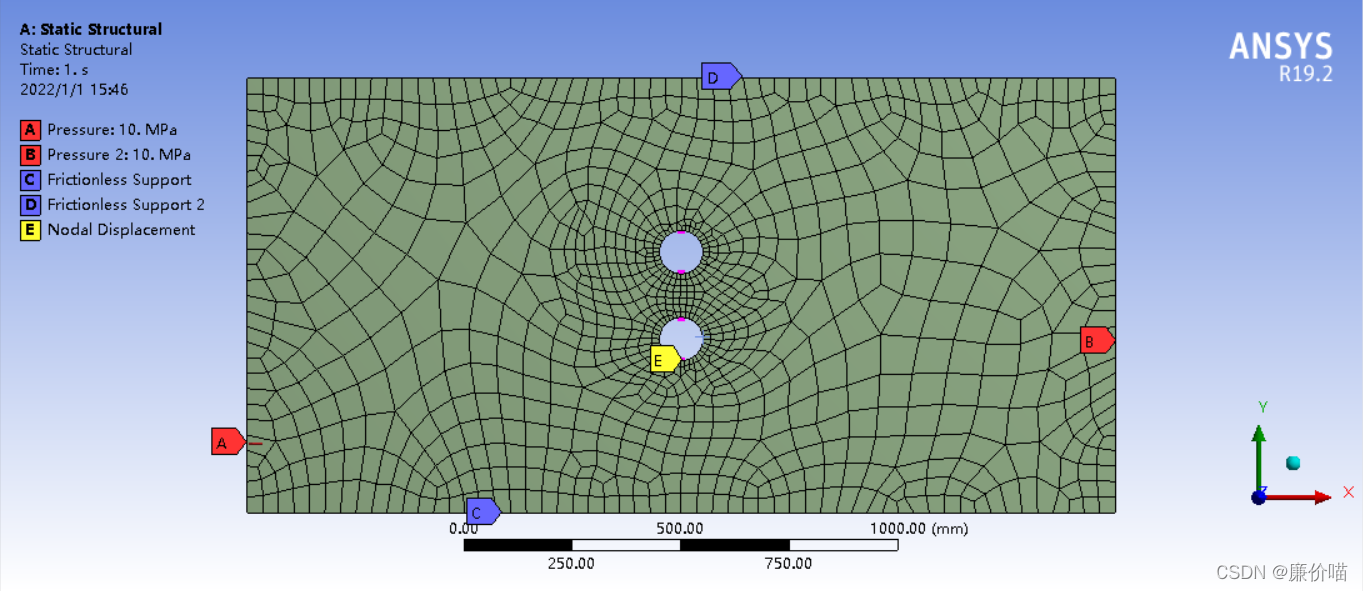

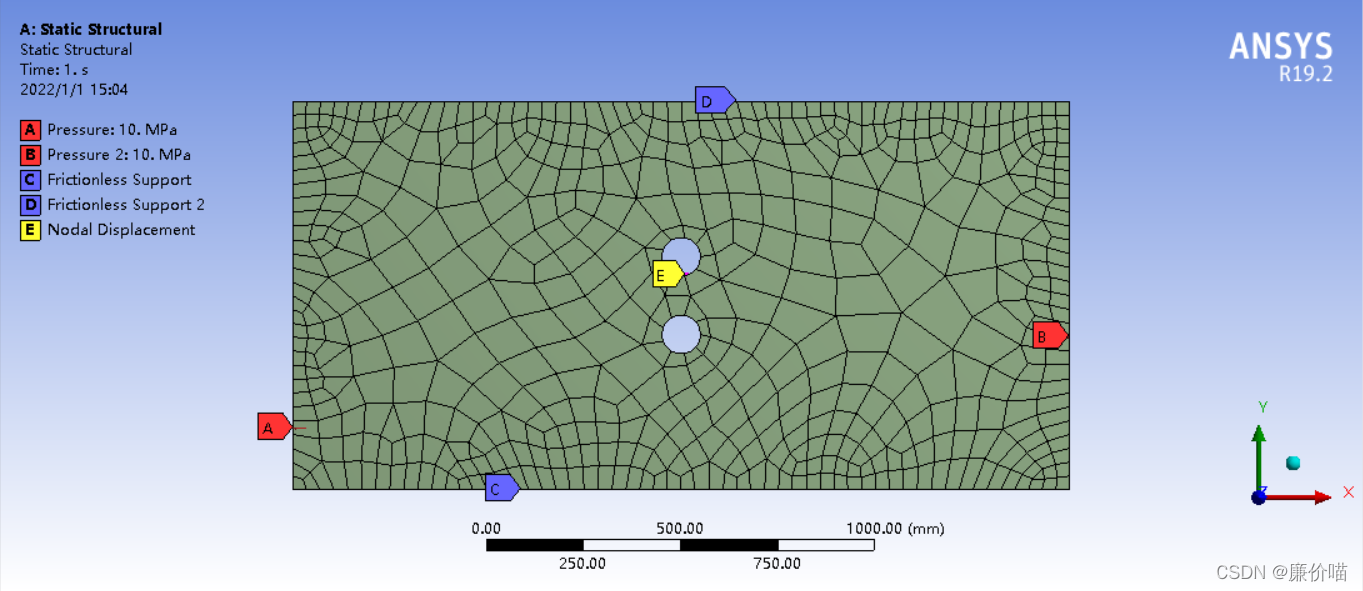

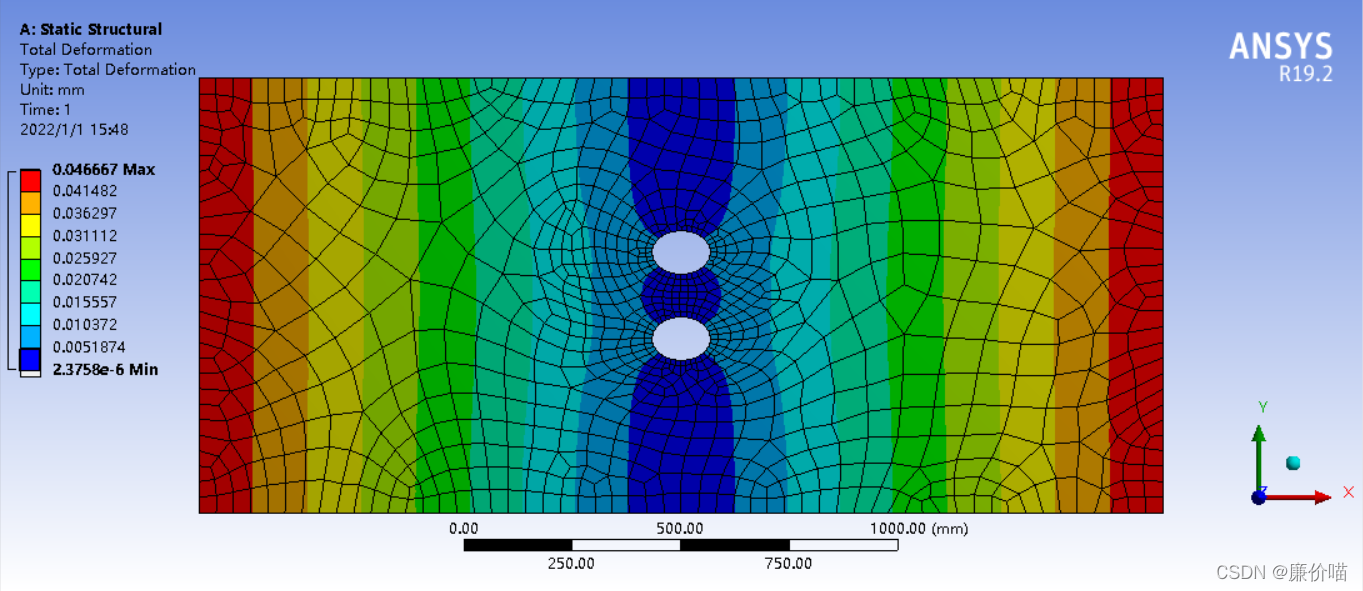

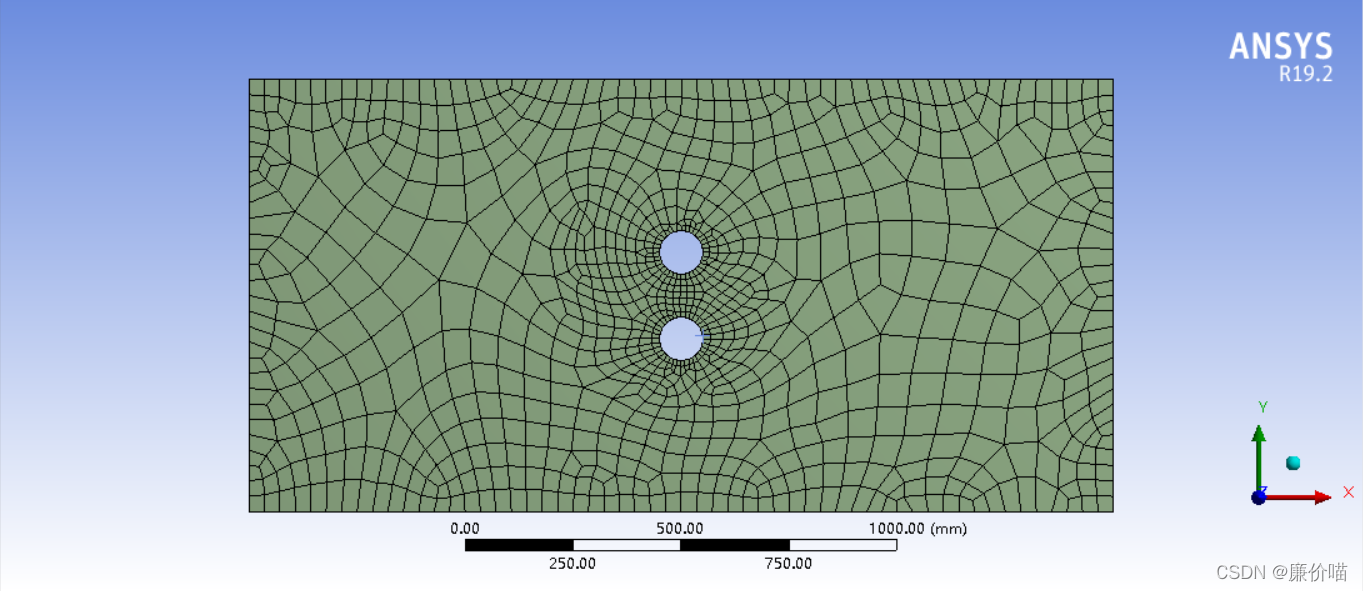

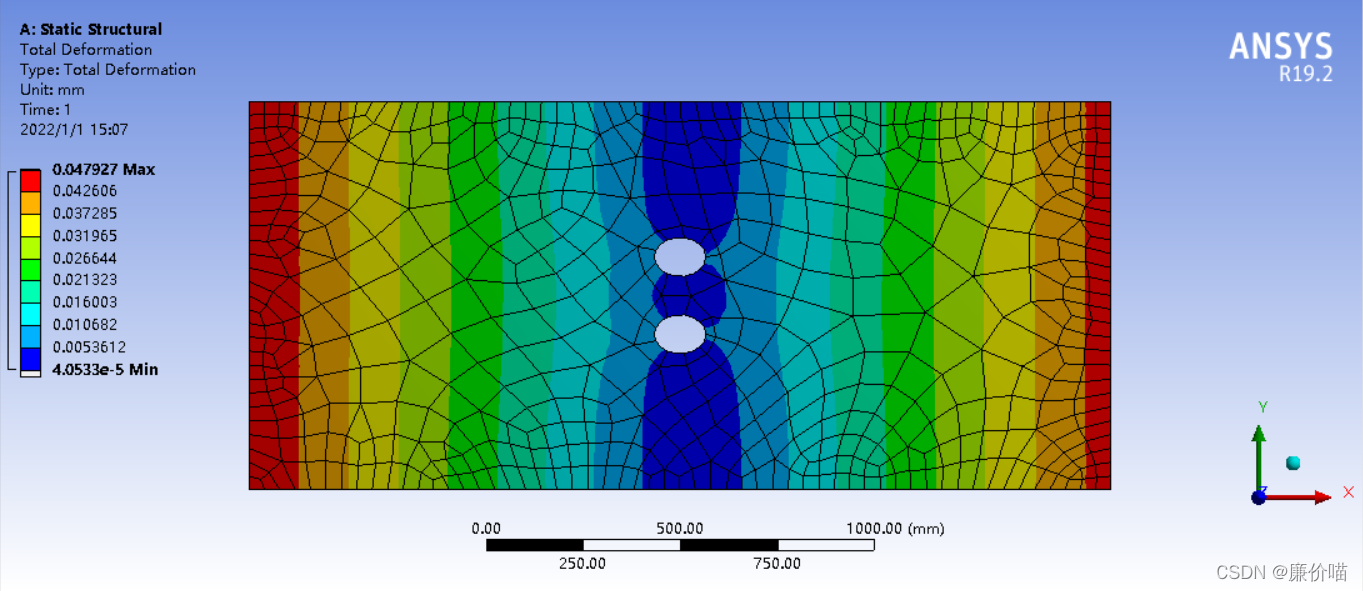

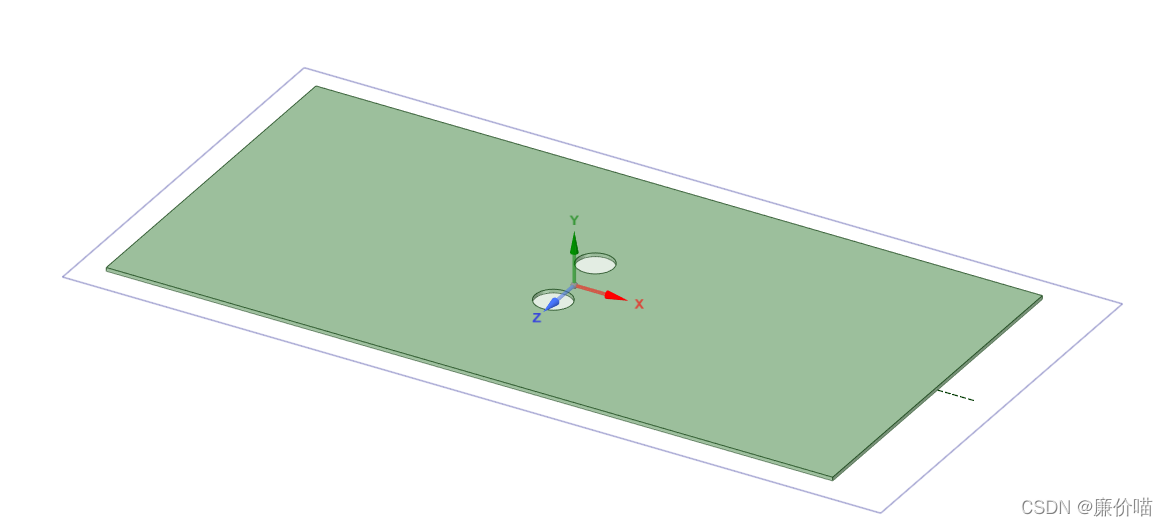

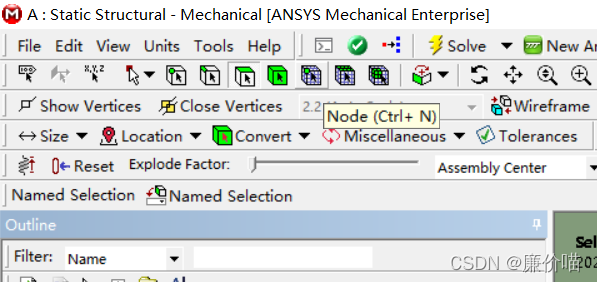

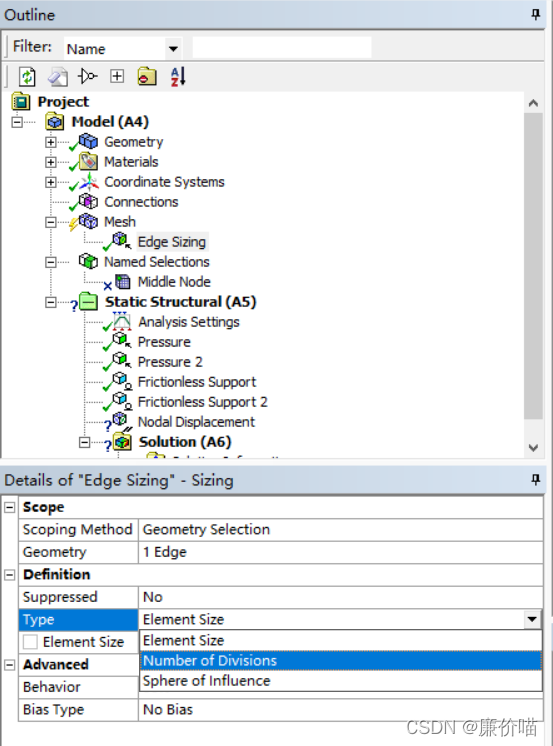

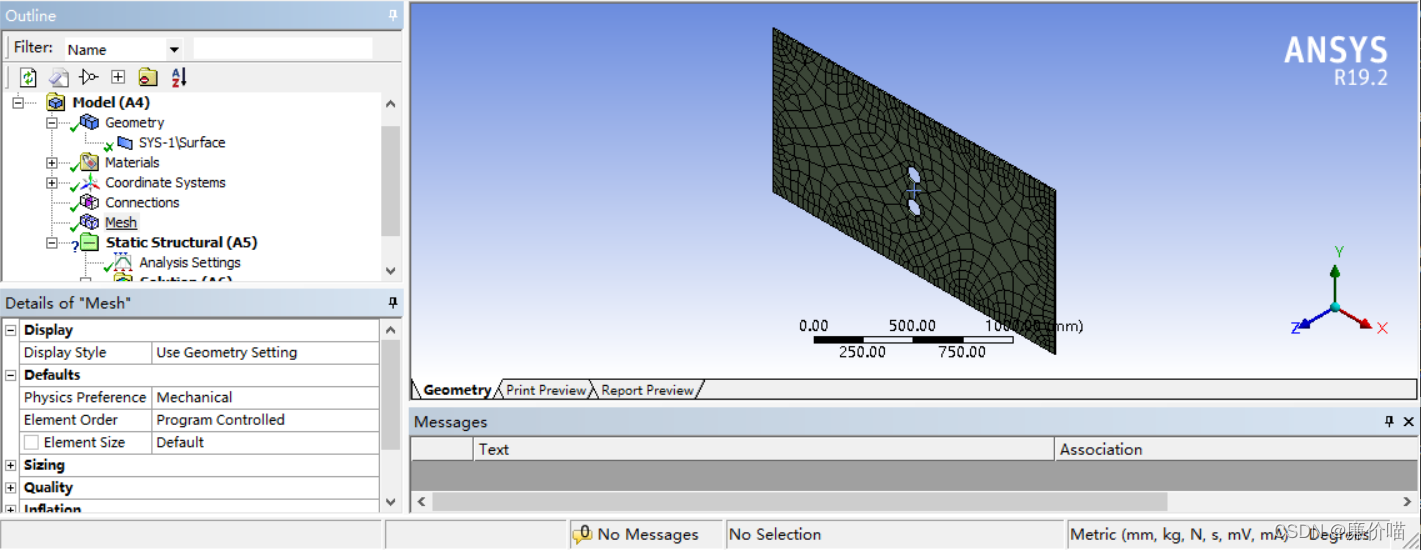

试生成图 1 所示双孔板拉伸问题恰当的有限元网格（L=1000mm），计算孔边最大应力σmax，绘出变形及应力云图。并通过网格细分说明结果的精度。

操作步骤：

1.打开 Ansys Workbench 19.2

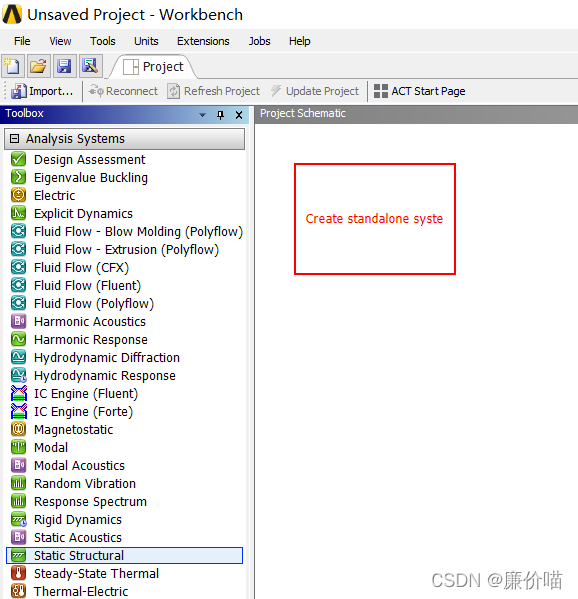

2.双击或拖动 Analysis Systems - Static Structural 到 Project Schematic 中

Project Schematic 中的 Static Structural 如图所示

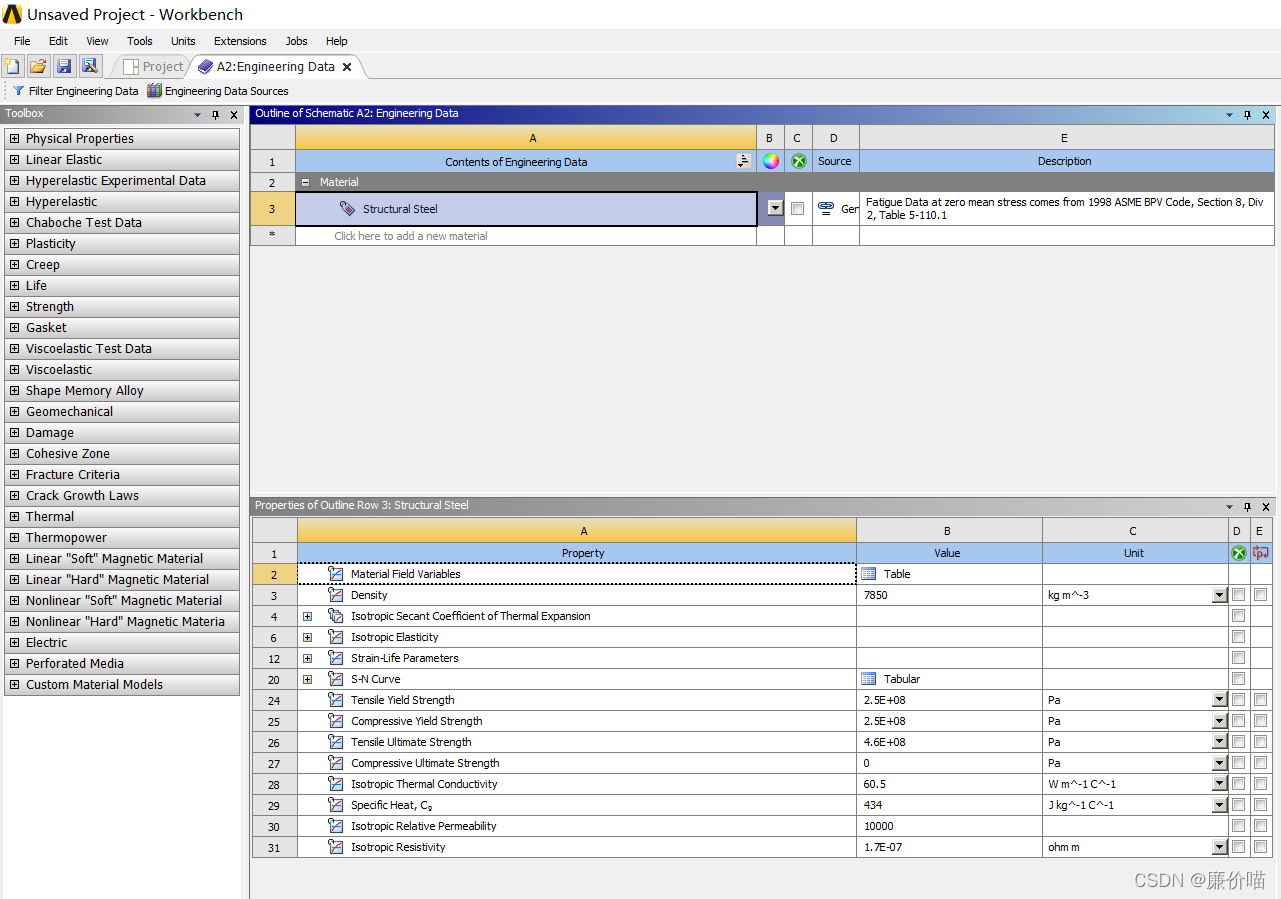

3.双击或右键打开 Project Schematic - Static Structural - Engineering Data

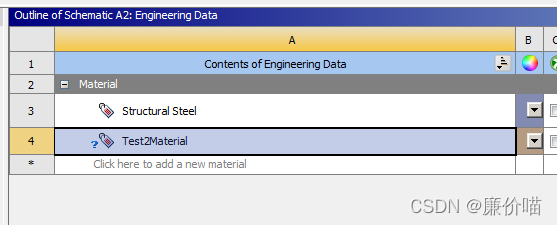

4.新建一个材料

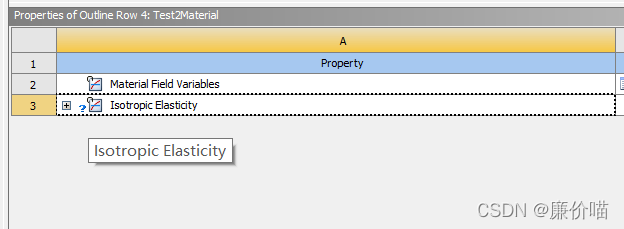

5.从 ToolBox 的 Linear Elastic 中拖一个 Isotropic Elasticity 下来到 Properties 中

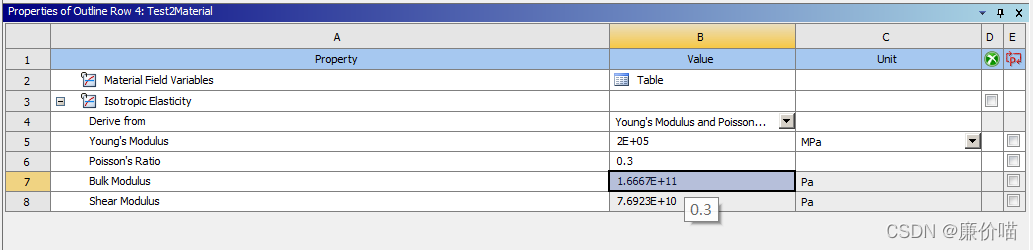

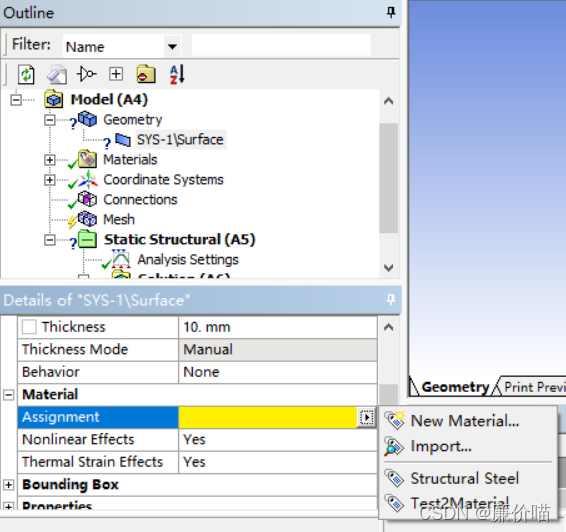

6.设置材料属性

杨氏模量和泊松比是静力学求解必不可少的两个参数

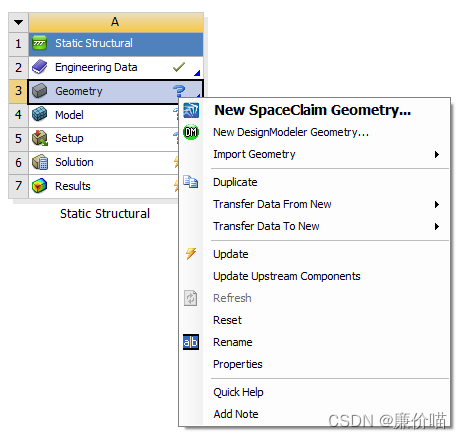

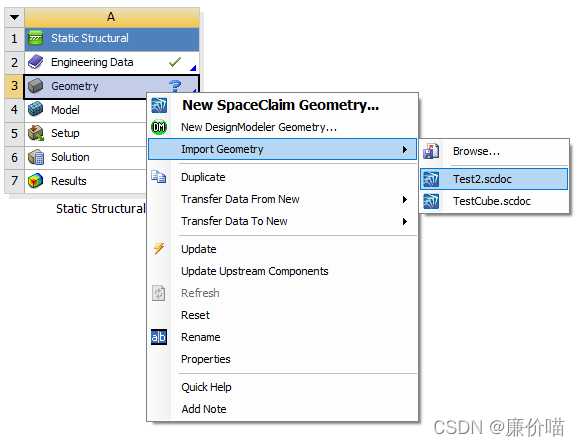

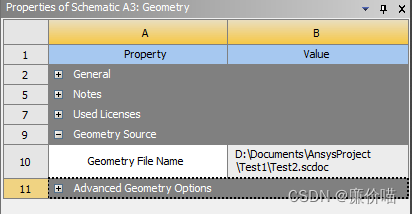

7.双击或右键打开 Project Schematic - Static Structural - Geometry

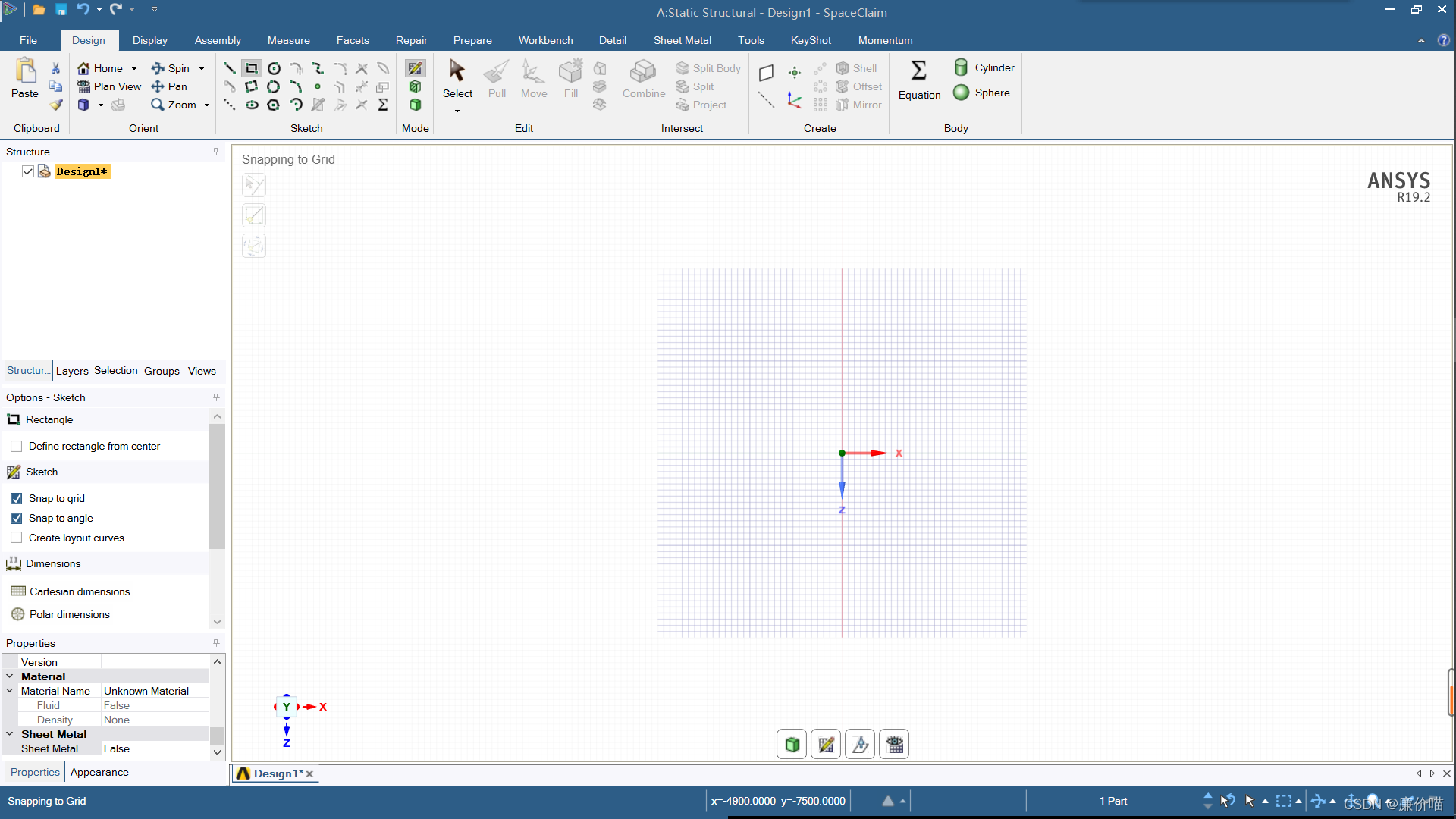

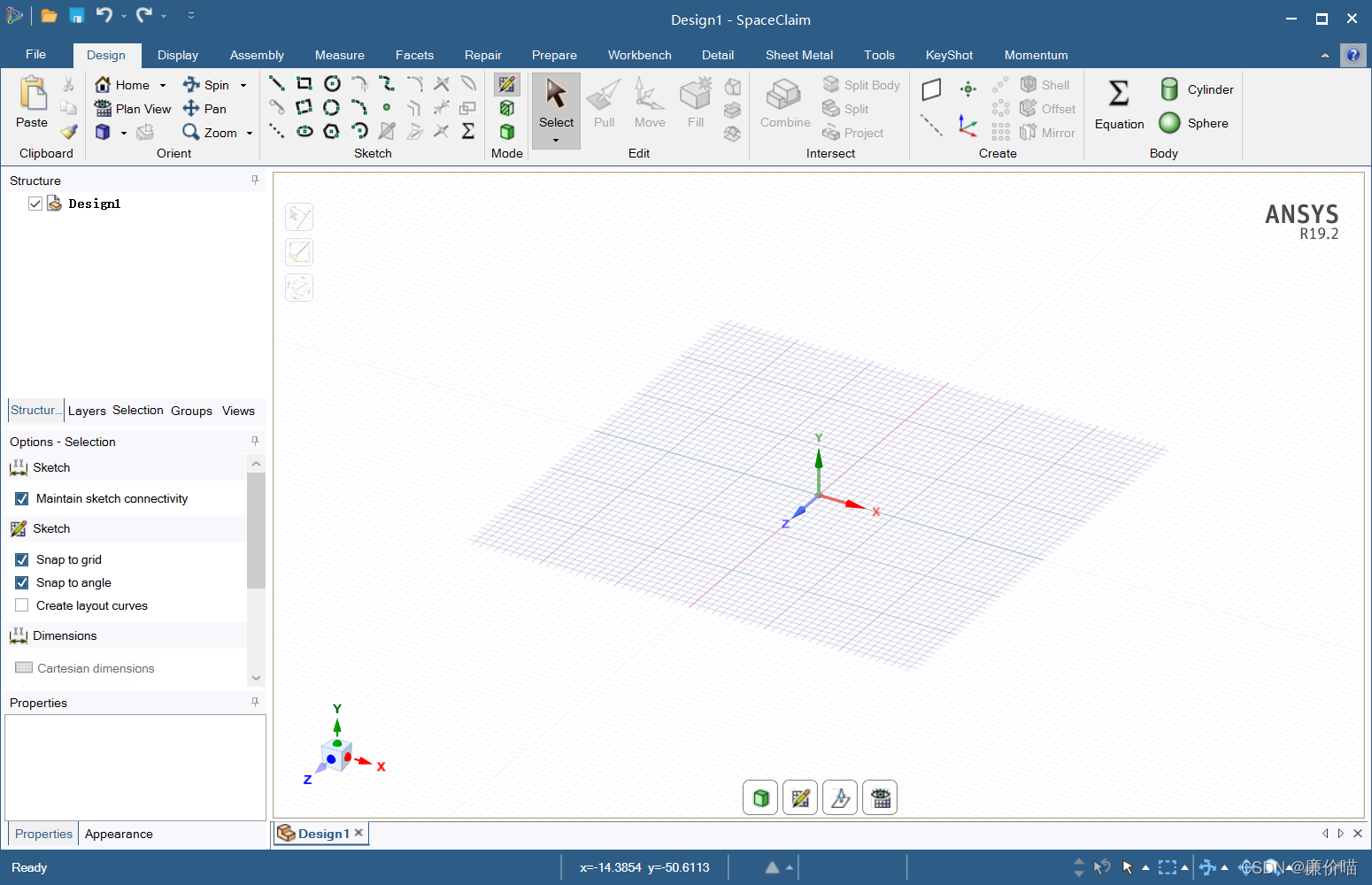

进入 SpaceClaim，初始界面如图所示。该软件的操作方式类似于 SolidWorks，是基于草图的方法

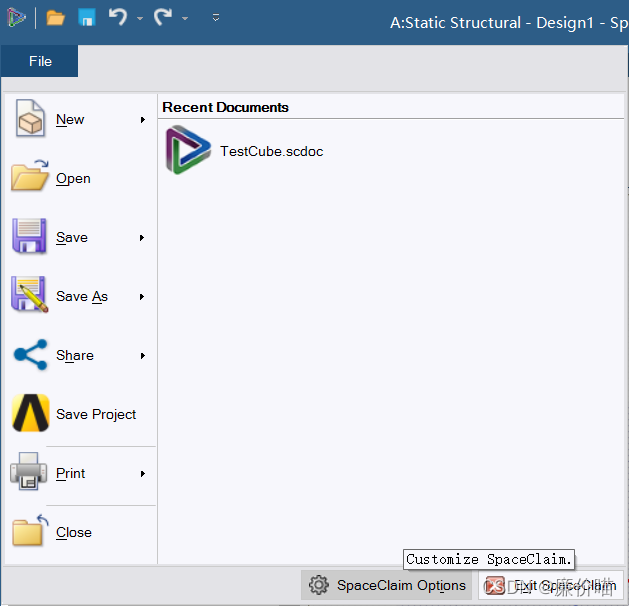

8.点击进入 File - SpaceClaim Options

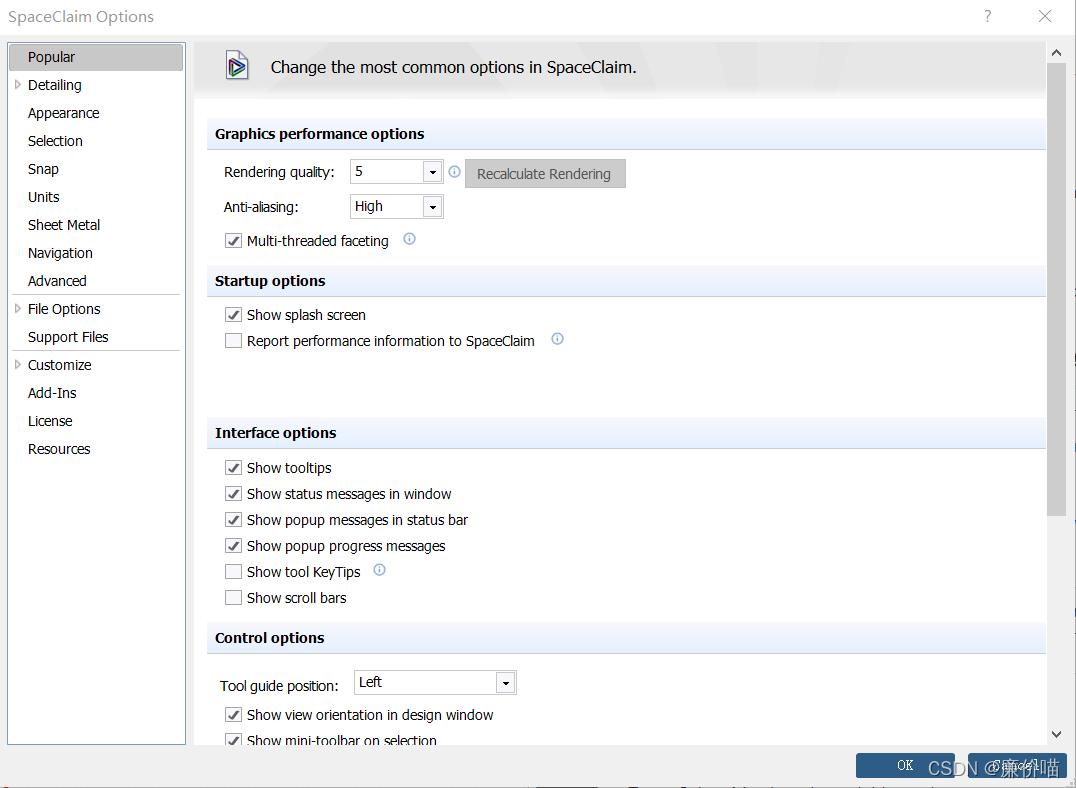

SpaceClaim Options 如图所示

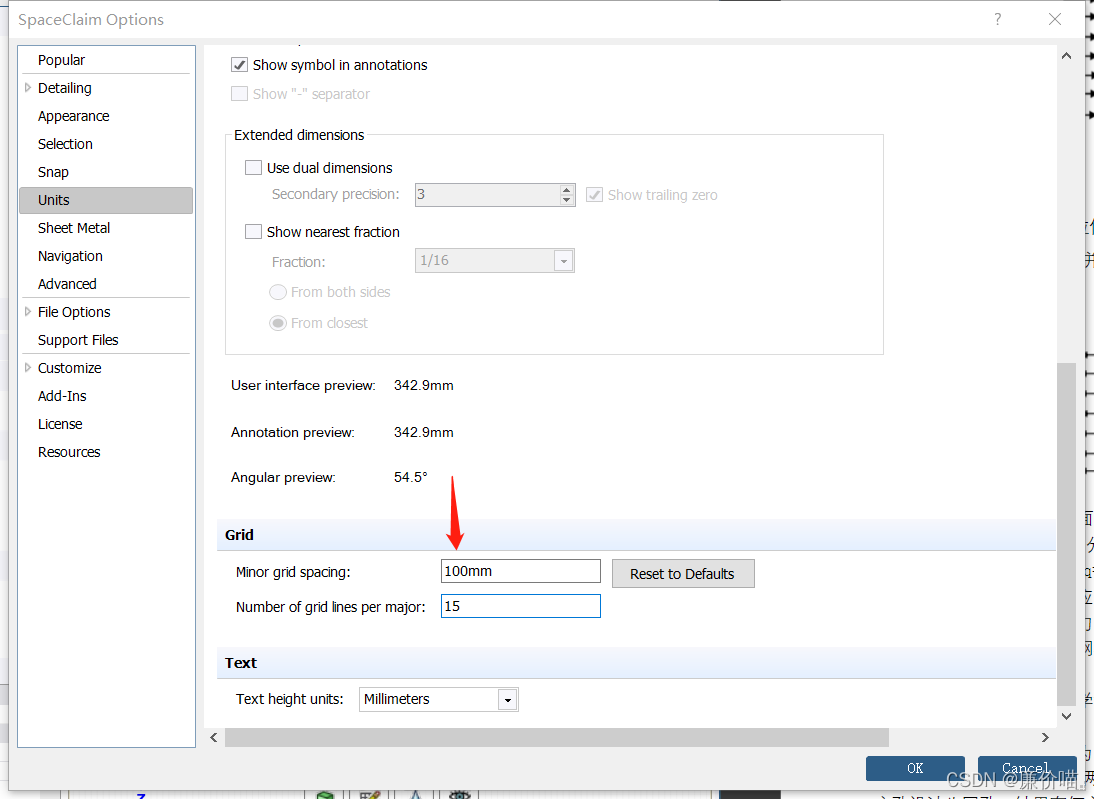

点击进入 SpaceClaim Options - Units，修改网格间距

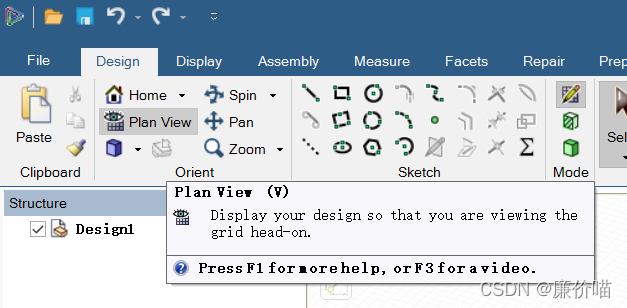

9.正视于 XZ 平面

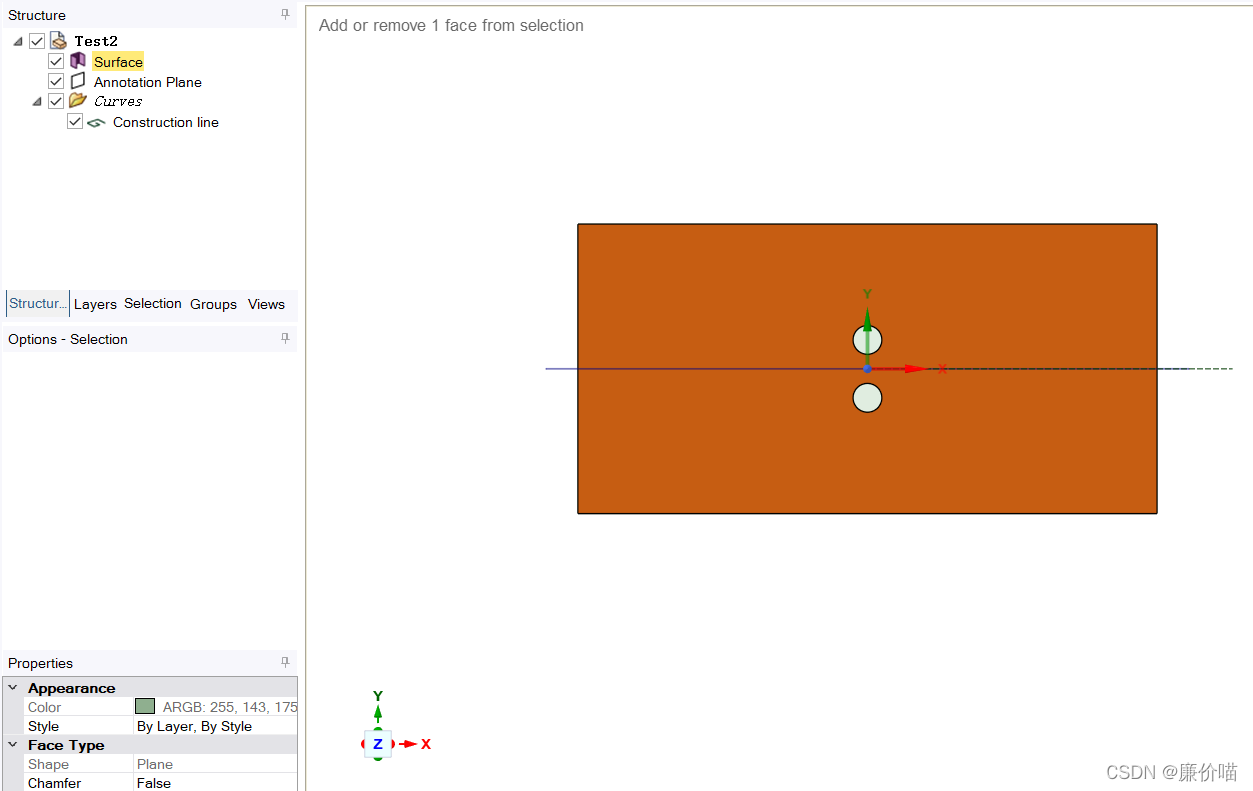

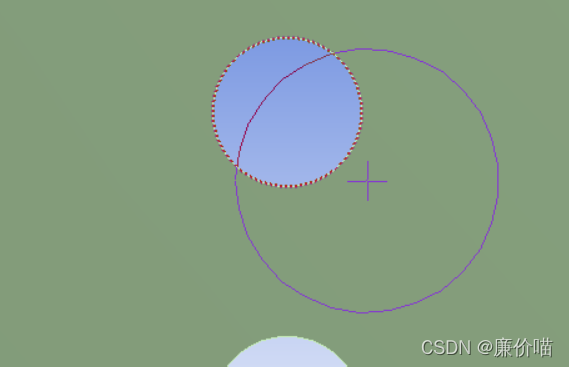

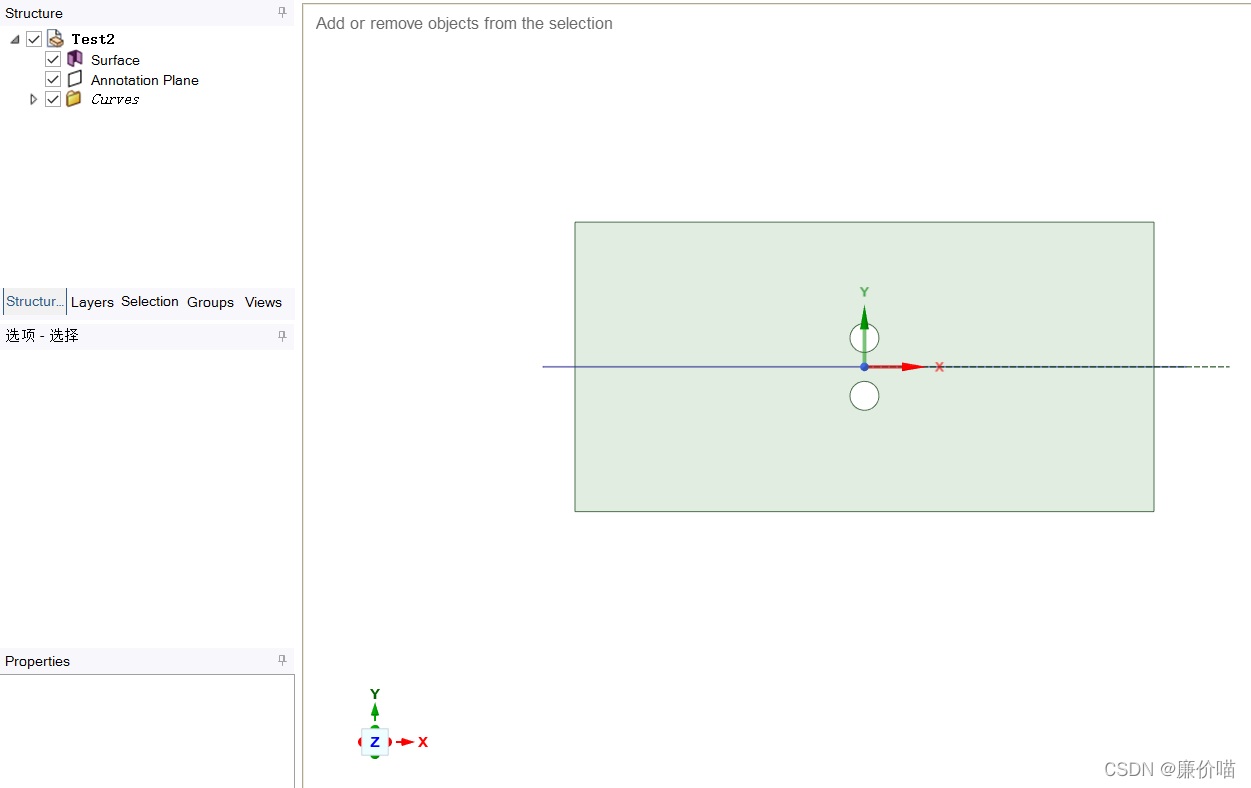

10.使用矩形工具、圆工具绘制草图

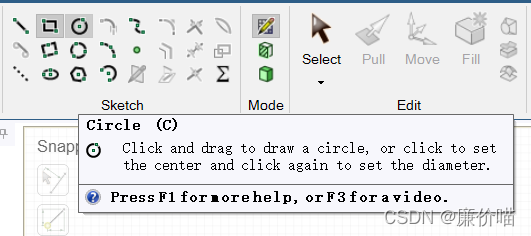

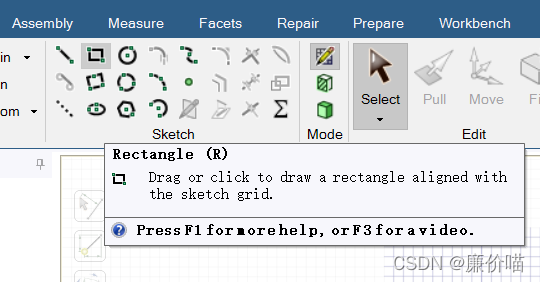

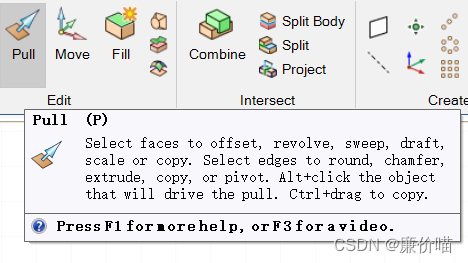

矩形工具、圆工具如图所示

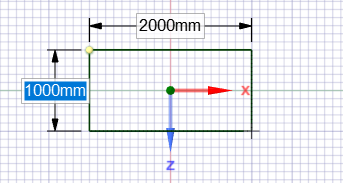

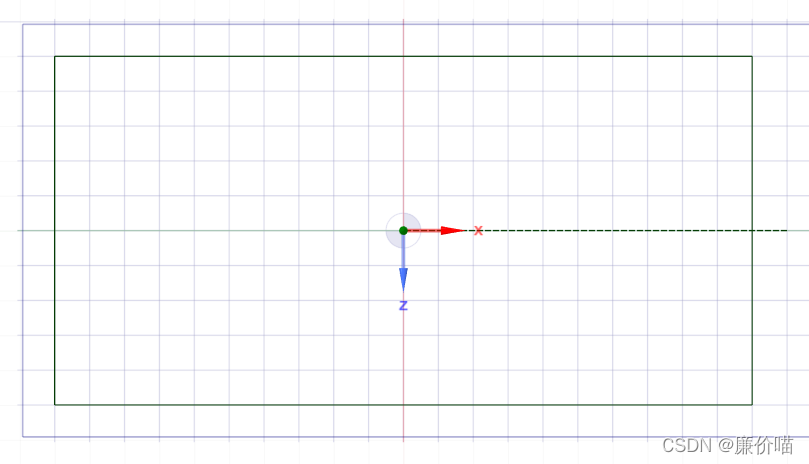

先画一个矩形

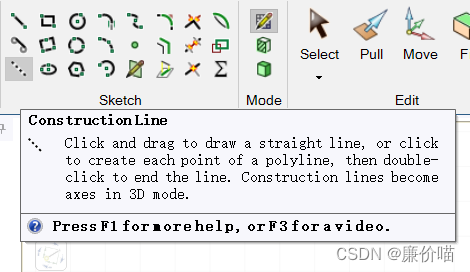

然后选择构造线工具

画一条构造线

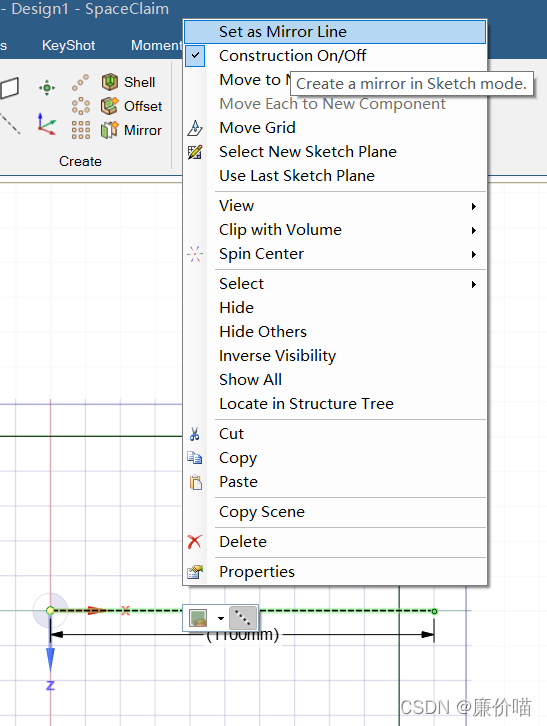

右键单击构造线，在弹出菜单中选择 Set as Mirror Line 转换为对称轴

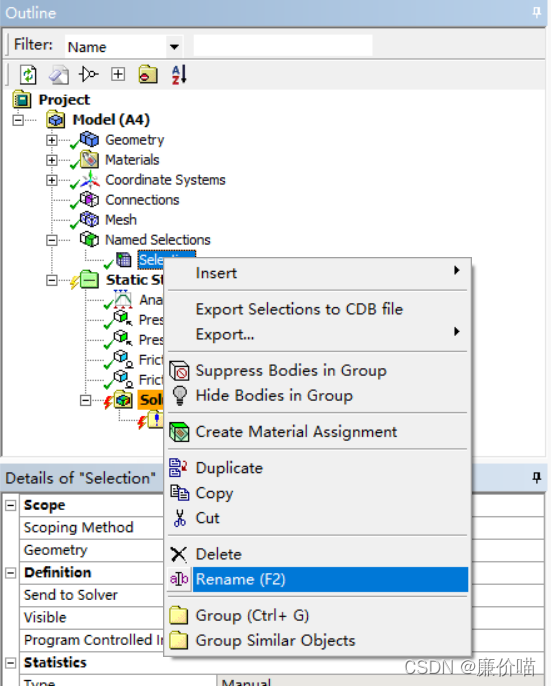

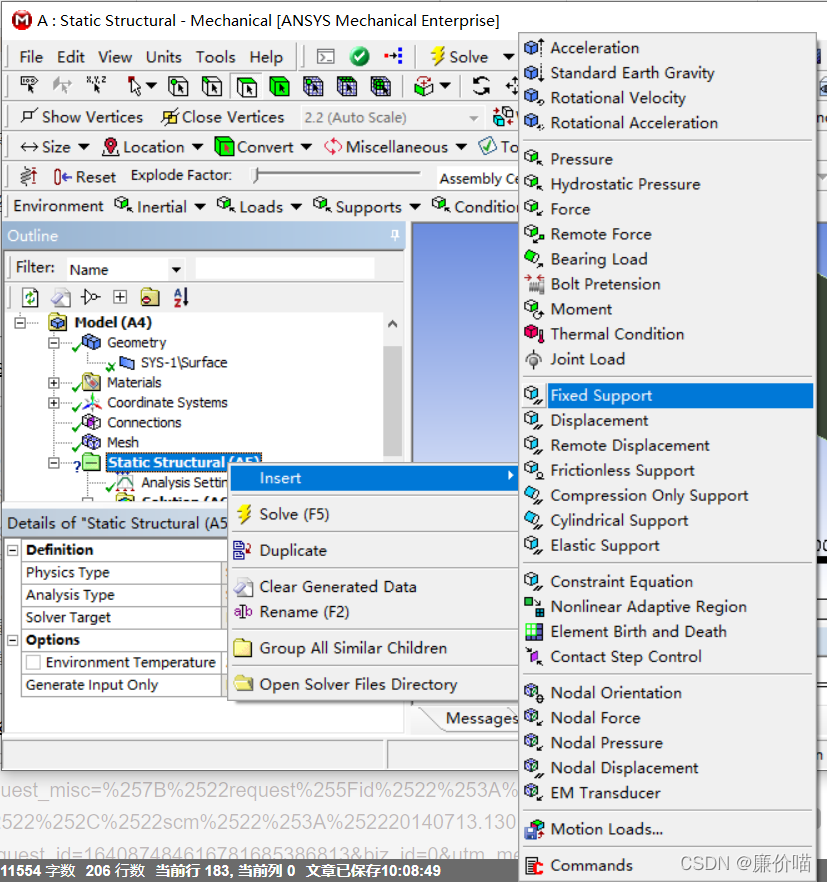

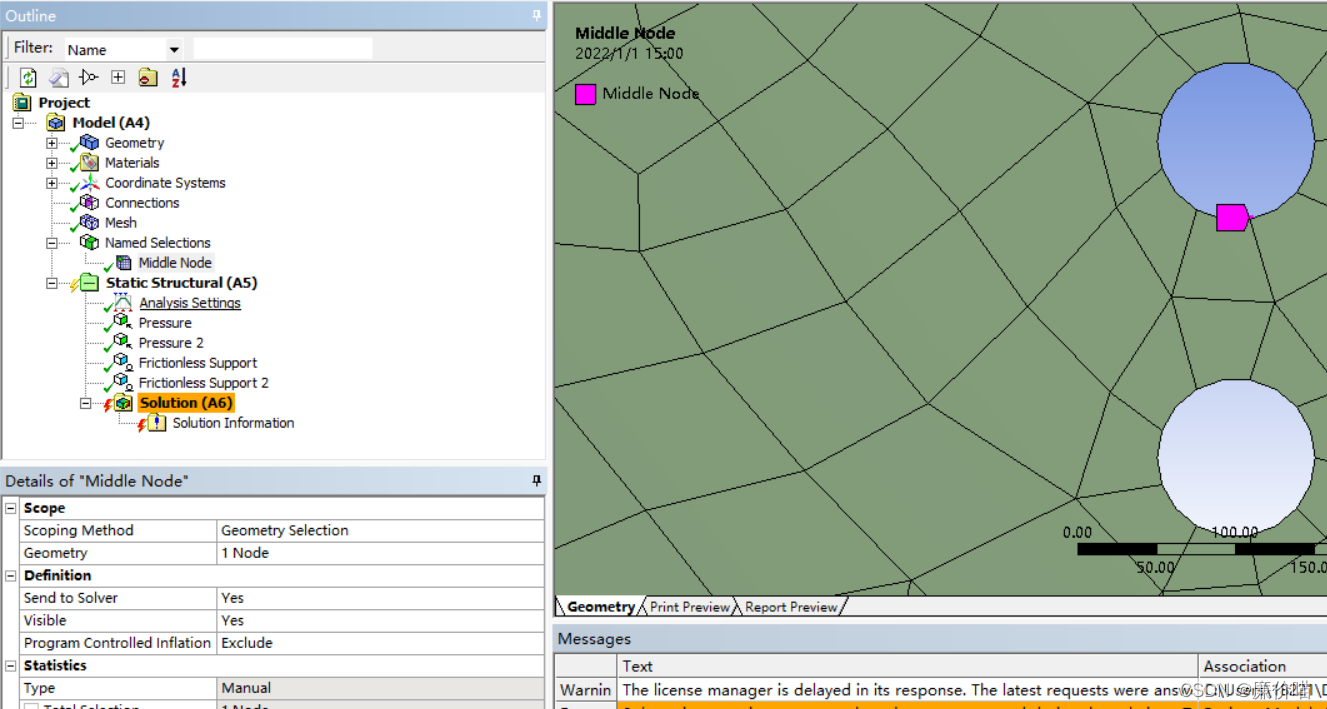

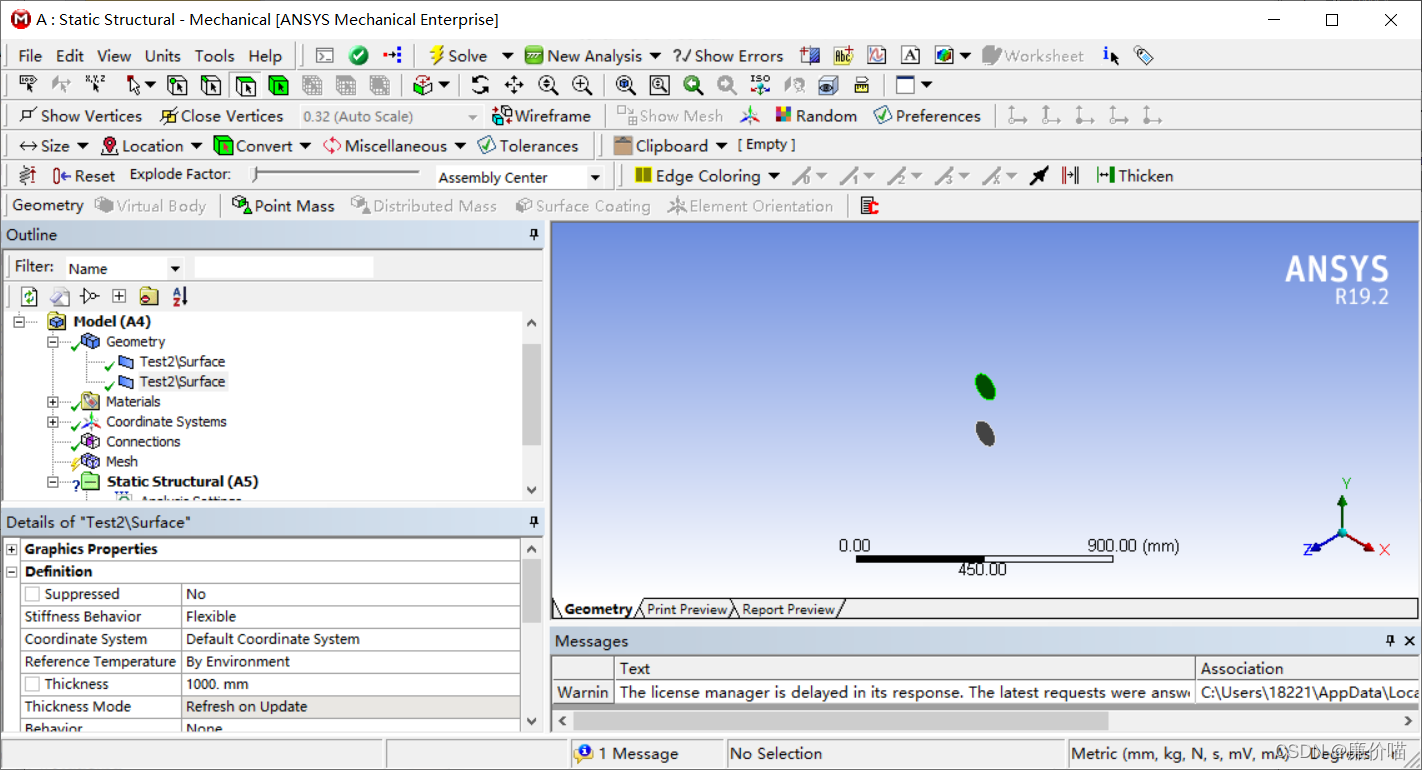

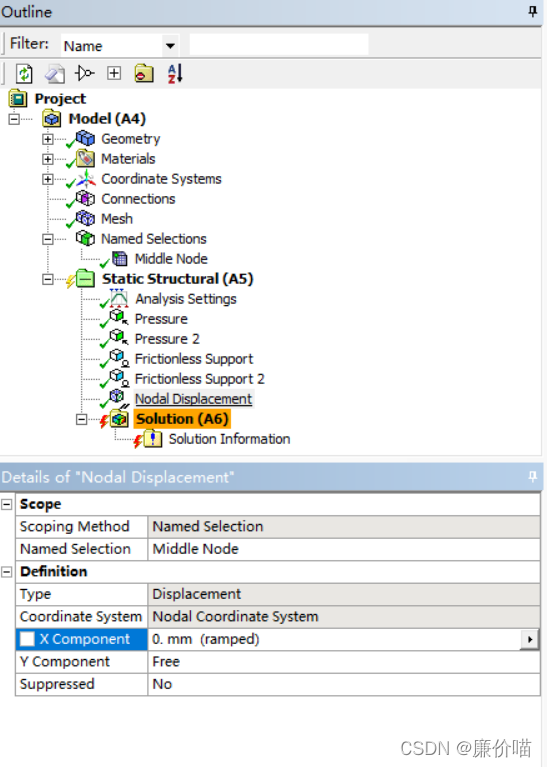

接下来所画的所有图形，都会关于这
