simulink开发RS232串口

最近根据要求要利用simulink中RS232模块与下位机进行通讯

配置环境：MATLAB2018b、工控机

1、工控机串口配置信息

不同的工控机上会有不同数量的串口，可以进行不同类型协议的通讯，本文因为工控机需要和simulink进行通讯，所以利用的是RS232协议进行通讯。

首先需要得到工控机上各串口的配置信息，开机进入工控机BIOS，在Advance中找到SIO Configure，就可以找到每个串口对应的中断序列号IRQ和IO口号，如本文中使用IRQ＝4，IO＝3E0ｈ

2、上位机向下位机发送信号

在ｓｉｍｕｌｉｎｋ中调用BaseboardSerial模块，并对串口的信息进行配置

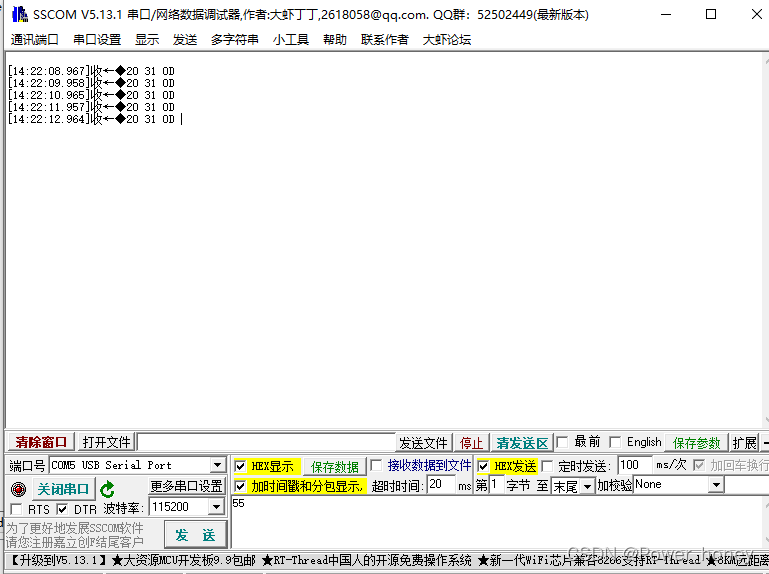

上位机设置一个方波信号向下位机发送，并利用串口助手进行观察

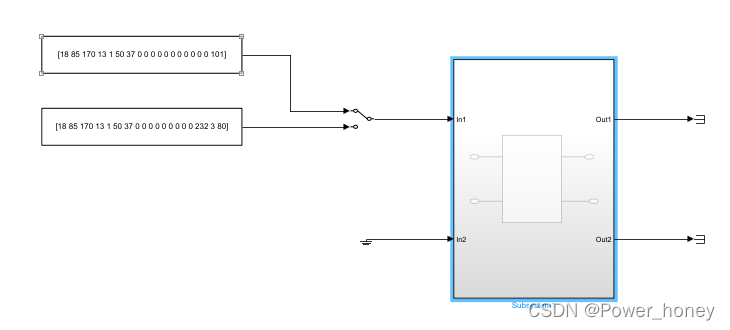

 3、利用上位机向下位机发送特定字符指令

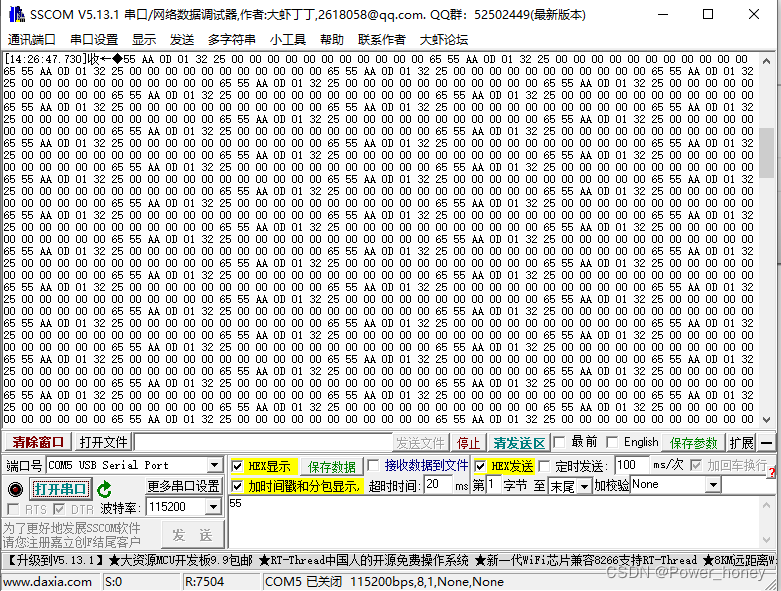

利用串口助手进行观察，发现指令一直在循环发送，不符合只发送一次的要求。

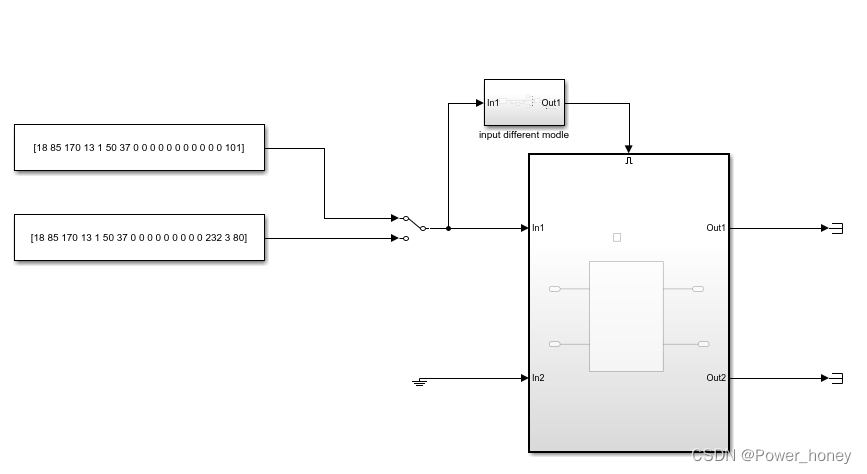

 为了解决循环发送指令的问题，可以通过检测指令中的特定字符，并利用enable实现对模块是否运行

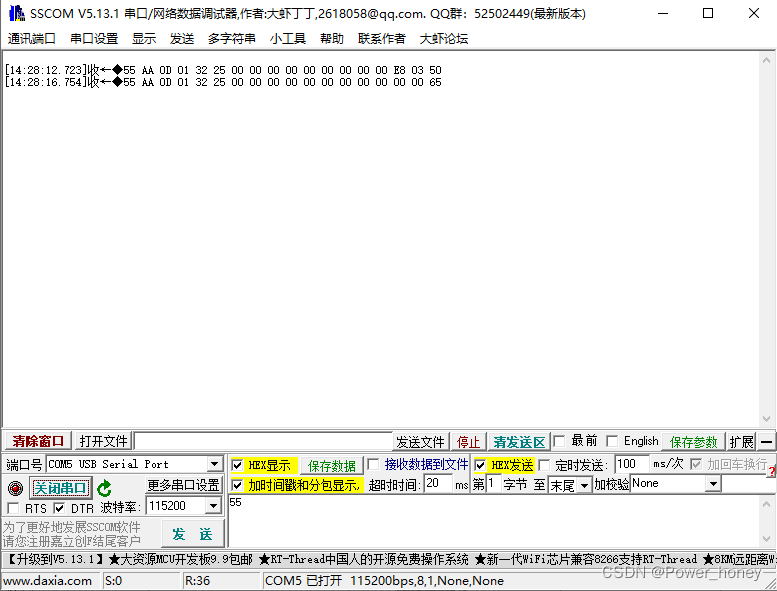

 利用串口助手观察，发现指令只发送一次，达到了需要的效果。
