深度学习入门（十一）：卷积神经网络（1）卷积层

本文链接：https://blog.youkuaiyun.com/Power__ll/article/details/148091190

从这里开始，将介绍重中之重，卷积神经网络（Convolutional Neural Network，CNN）。CNN被用于图像识别、语音识别等各种场合，在图像识别的比赛中，基于深度学习的方法几乎都以CNN为基础。

整体结构

首先要认识的是CNN的整体结构，和之前一样，CNN也由组装层来构建。不过，CNN中额外出现了卷积层（Convolution层）和池化层（Pooling层）。

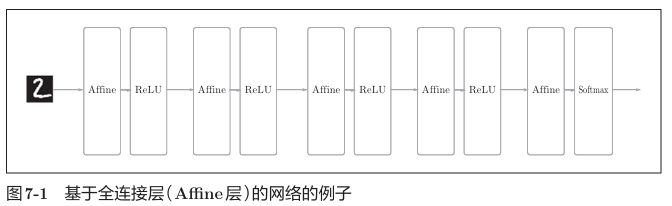

之前的神经网络中，相邻层的所有神经元之间都有连接，这被称为全连接。
在这里插入图片描述

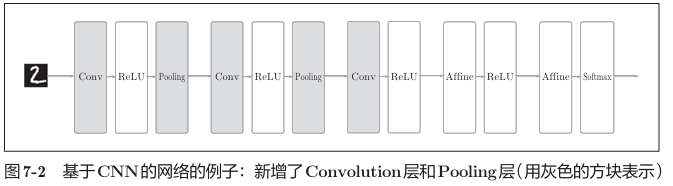

而在CNN中，新增了两个层后，CNN的层的连接顺序是“Convolution - ReLU -（Pooling） ”（Pooling层有时会被省略）。这可以理解为之前的“Affine - ReLU”连接被替换成了“Convolution - ReLU -（Pooling）”连接。

靠近输出的层中使用了之前的“Affine - ReLU”组合。此外，最后的输出层中使用了之前的“Affi ne - Softmax”组合。这些都是一般的CNN中比较常见的结构。

卷积层

CNN中出现了一些特有的术语，比如填充、步幅等。此外，各层中传递的数据是有形状的数据（比如，3维数据），这与之前的全连接网络不同。

全连接层存在的问题

在全连接层中，数据的形状被“忽视”了。比如，输入数据是图像时，图像通常是高、长、通道方向上的3维形状。但是输入时,3维数据直接被拉平到了1维数据。
3维形状中有很多信息，以及隐藏的有值得提取的本质模式，但是因为全连接层忽视形状，将全部输入数据作为相同的神经元处理，所以无法利用与形状相关的信息。
而卷积层可以保持形状不变，当输入数据是图像可以直接以3维数据的形式接收输入，并同样以3维数据的形式输出至下一层。因此，在CNN中，可以正确理解图像等具有“形状”的数据。
另外，CNN中，有时将卷积层的输入输出数据称为特征图。其中，卷积层的输入数据称为输入特征图，输出数据称为输出特征图。这些概念等价。

卷积运算

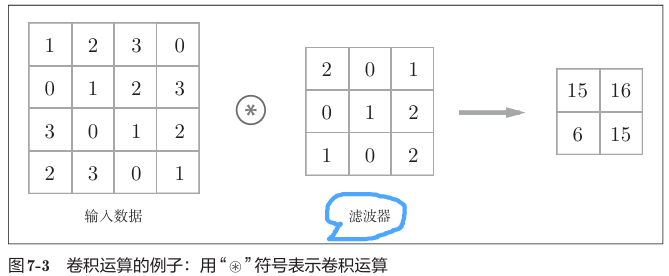

卷积层的处理称为卷积运算，相当于图像处理的“滤波器运算”。
在这里插入图片描述

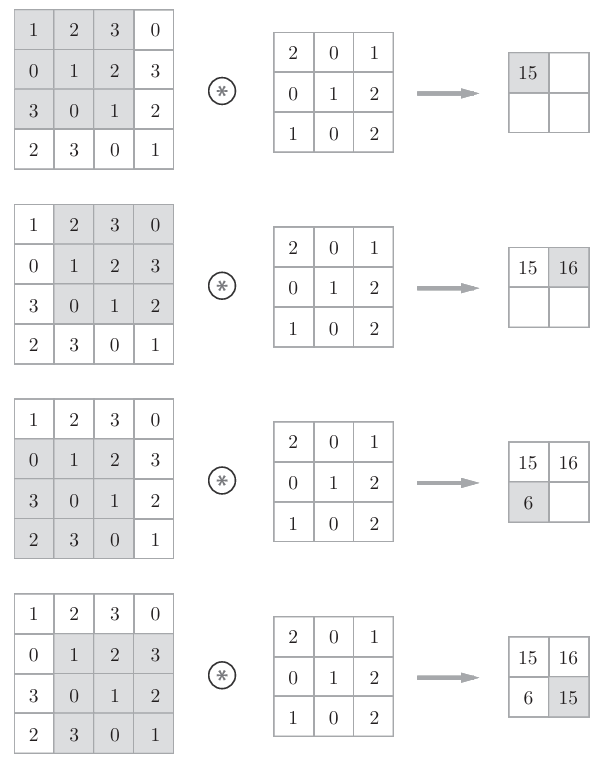

如图所示，卷积运算对输入数据应用滤波器。滤波器简单来说就是权重，运算的时候对应位置相乘，最后叠算总和，运算次数是以一定间隔滑动窗口。

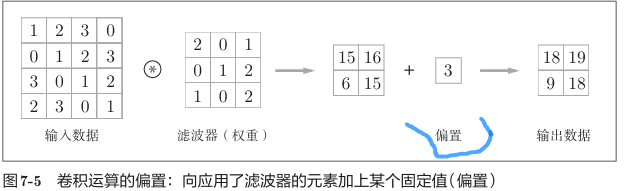

在全连接的神经网络中，除了权重参数，还存在偏置。CNN中，滤波器的参数就对应之前的权重。包含偏置的卷积运算的处理流如图所示：
在这里插入图片描述

填充

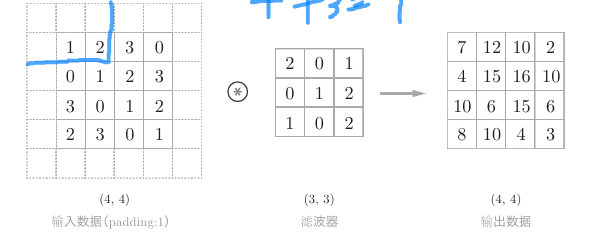

即进行卷积层的处理之前，有时要向输入数据的周围填入固定的数据（比如0）。填充是卷积运算中经常会用到的处理。如图所示的是“幅度为1的填充”，是指用幅度为1像素的0填充周围。
在这里插入图片描述
通过填充，大小为(4,4)的输入数据变成了(6,6)的形状。然后，应用大小为(3,3)的滤波器，生成了大小为(4,4)的输出数据。如果将填充设为2，则输入数据的大小变为(8,8)；如果将填充设为3，则大小变为(10,10)。
使用填充主要是为了调整输出的大小。比如，对大小为(4,4)的输入数据应用(3,3)的滤波器时，输出大小变为(2,2)，相当于输出大小比输入大小缩小了2个元素。这在反复进行多次卷积运算的深度网络中会成为问题。因为如果每次进行卷积运算都会缩小空间，那么在某个时刻输出大小就有可能变为1，导致无法再应用卷积运算。为了避免出现这样的情况，就要使用填充。在刚才的例子中，将填充的幅度设为1，那么相对于输入大小(4,4)，输出大小也保持为原来的(4,4)。因此，卷积运算就可以在保持空间大小不变的情况下将数据传给下一层。

步幅

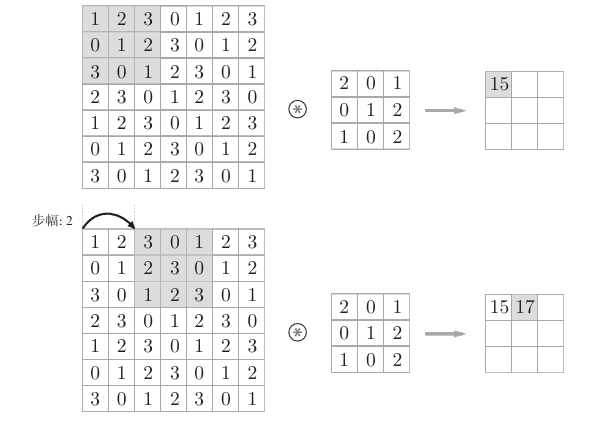

应用滤波器的位置间隔称为步幅（stride）。之前的例子中步幅都是1，如果将步幅设为2，结果如图所示：
在这里插入图片描述
对输入大小为(7,7)的数据，以步幅2应用了滤波器。通过将步幅设为2，输出大小变为(3,3)。像这样，步幅可以指定应用滤波器的间隔。
增大步幅，输出大小会变小，而增大填充，输出大小会变大。假设输入大小为(H,W)，滤波器大小为(FH,FW)，输出大小为
(OH,OW)，填充为P，步幅为S。可以得到：
在这里插入图片描述
这样就只要代入值就可以计算大小，虽然只要代入值就可以计算输出大小，但是所设定的值必须使公式可以分别除尽。当输出大小无法除尽时（结果是小数时），需要采取报错等对策。根据深度学习的框架的不同，当值无法除尽时，有时会向最接近的整数四舍五入，不进行报错而继续运行。

3维数据的卷积运算

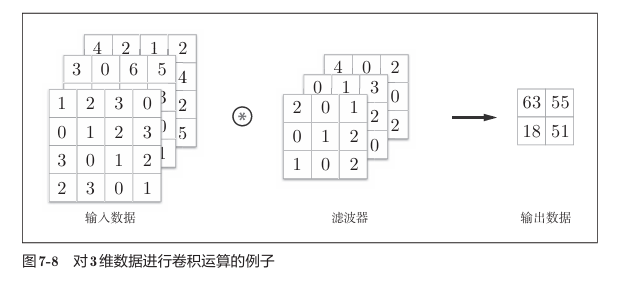

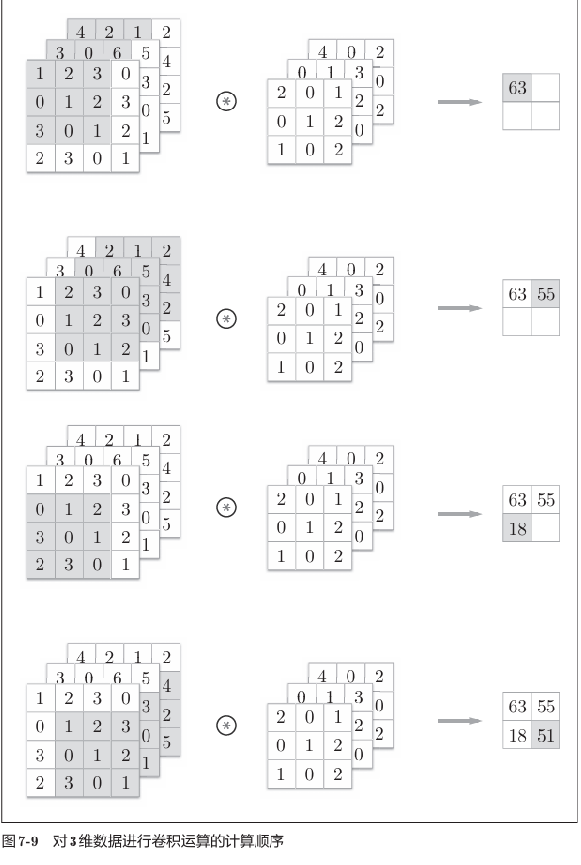

图像是3维数据，除了高、长方向之外，还需要处理通道方向。这纵深方向（通道方向）上特征图增加了。通道方向上有多个特征图时，会按通道进行输入数据和滤波器的卷积运算，并将结果相加，从而得到输出。
在这里插入图片描述

在这里插入图片描述
需要注意的是，在3维数据的卷积运算中，输入数据和滤波器的通道数要设为相同的值。在这个例子中，输入数据和滤波器的通道数一致，均为3。滤波器大小可以设定为任意值（不过，每个通道的滤波器大小要全部相同）。这个例子中滤波器大小为(3,3)，但也可以设定为(2,2)、(1,1)、(5,5)等任意值。再强调一下，通道数只能设定为和输入数据的通道数相同的值（本例中为3）。

结合方块思考

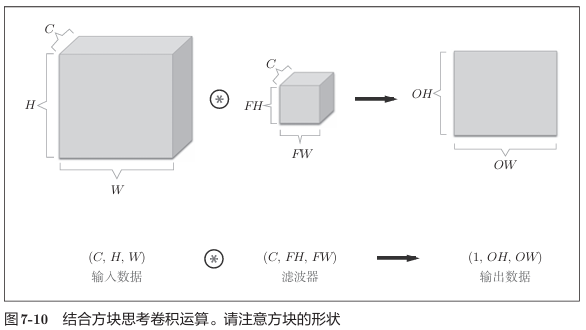

将数据和滤波器结合长方体的方块来考虑，3维数据的卷积运算会很容易理解。把3维数据表示为多维数组时，书写顺序为（channel, height, width）。
在这里插入图片描述

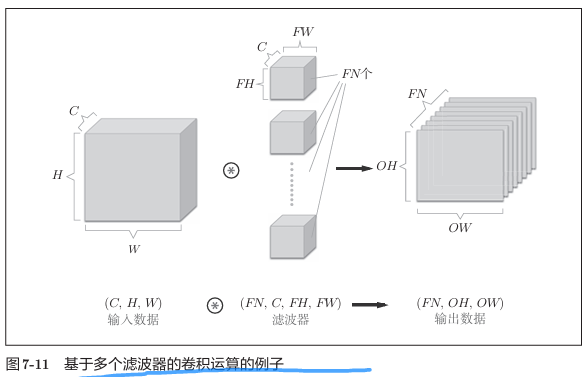

在这个例子中，数据输出是1张特征图。所谓1张特征图，换句话说，就是通道数为1的特征图。那么，如果要在通道方向上也拥有多个卷积运算的输出，就需要用到多个滤波器。

通过应用FN个滤波器，输出特征图也生成了FN个。如果将这FN个特征图汇集在一起，就得到了形状为(FN,OH,OW)的方块。将这个方块传给下一层，就是CNN的处理流。
关于卷积运算的滤波器，也必须考虑滤波器的数量。因此，作为4维数据，滤波器的权重数据要按(output_channel, input_ channel, height, width)的顺序书写。

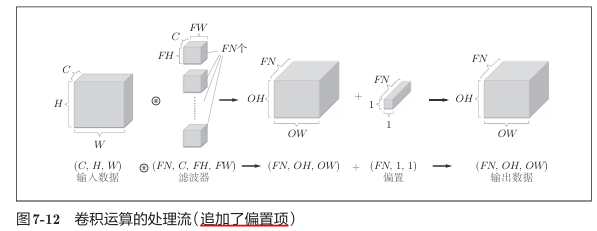

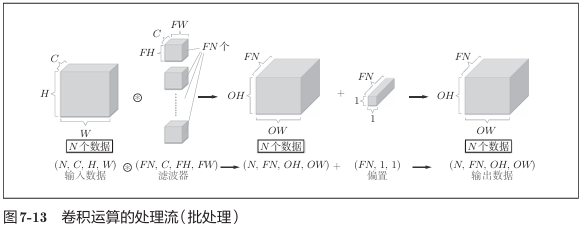

卷积运算中（和全连接层一样）存在偏置。如果进一步追加偏置的加法运算处理，则结果如下面的图所示。
在这里插入图片描述
每个通道只有一个偏置。这里，偏置的形状是(FN, 1, 1)，滤波器的输出结果的形状是(FN, OH, OW)。这两个方块相加时，要对滤波器的输出结果(FN, OH, OW)按通道加上相同的偏置值。
