池化层

池化是缩小高、长方向上的空间的运算。如图所示：
在这里插入图片描述

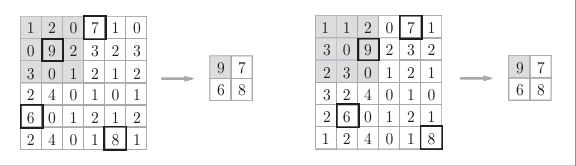

图中显示的是2x2的Max池化，在指定的范围内获取最大值并保留，“2 x 2”表示目标区域的大小。
一般来说，池化的窗口大小会和步幅设定成相同的值。

池化层的特征

池化层具有以下特征：

没有要学习的参数
池化层和卷积层不同，没有要学习的参数。池化只是从目标区域中取最大值（或者平均值），所以不存在要学习的参数。

通道数不发生变化
经过池化运算，输入数据和输出数据的通道数不会发生变化。如图所示，计算是按通道独立进行的。
在这里插入图片描述
对微小的位置变化具有鲁棒性（健壮）
输入数据发生微小偏差时，池化仍会返回相同的结果。因此，池化对输入数据的微小偏差具有鲁棒性。

如图所示，输入数据在宽度方向上只偏离1个元素时，输出仍为相同的结果。

卷积层和池化层的实现

大家可能会感觉卷积层和池化层的实现很复杂，但实际上，通过使用某种技巧，就可以很轻松地实现。

4维数组

如前所述，CNN中各层间传递的数据是4维数据。所谓4维数据，比如数据的形状是(10,1,28,28)，则它对应10个高为28、长为28、通道为1的数据。用Python来实现的话，如下所示。

 x = np.random.rand(10, 1, 28, 28) # 随机生成数据
 x.shape

访问数据则是x[0],x[1]这样来访问。
像这样，CNN中处理的是4维数据，因此卷积运算的实现看上去会很复杂，但是通过使用下面要介绍的im2col这个技巧，问题就会变得很简单。

基于im2col的展开

如果老老实实地实现卷积运算，估计要重复好几层的for语句。这样的实现有点麻烦，而且，NumPy中存在使用for语句后处理变慢的缺点（NumPy中，访问元素时最好不要用for语句）。这里，我们不使用for语句，而是使用im2col这个便利的函数进行简单的实现。

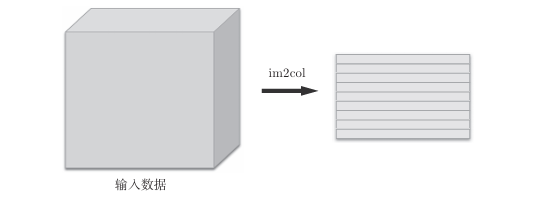

im2col是一个函数，将输入数据展开以适合滤波器（权重）。对3维的输入数据应用im2col后，数据转换为2维矩阵（正确地讲，是把包含批数量的4维数据转换成了2维数据）。在这里插入图片描述

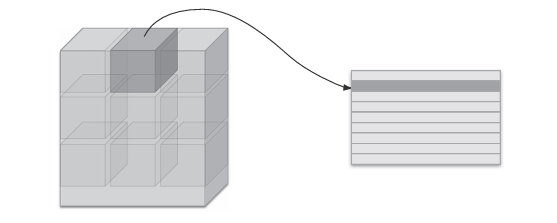

im2col会把输入数据展开以适合滤波器（权重）。具体地说，如图所示，对于输入数据，将应用滤波器的区域（3维方块）横向展开为1列。im2col会在所有应用滤波器的地方进行这个展开处理

在实际的卷积运算中，滤波器的应用区域几乎都是重叠的。在滤波器的应用区域重叠的情况下，使用im2col展开后，展开后的元素个数会多于原方块的元素个数。因此，使用im2col的实现存在比普通的实现消耗更多内存的缺点。
但是，汇总成一个大的矩阵进行计算，对计算机的计算颇有益处。比如，在矩阵计算的库（线性代数库）等中，矩阵计算的实现已被高度最优化，可以高速地进行大矩阵的乘法运算。因此，通过归结到矩阵计算上，可以有效地利用线性代数库。

im2col这个名称是“ image to column ”的缩写，翻译过来就是“从图像到矩阵”的意思。

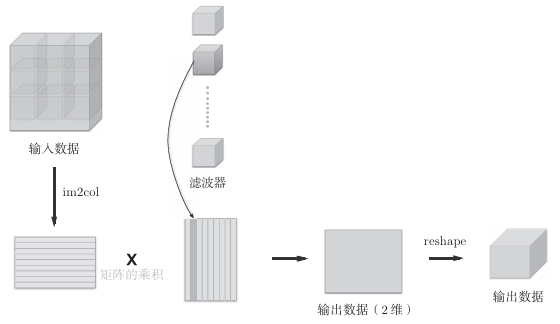

使用im2col展开输入数据后，之后就只需将卷积层的滤波器（权重）纵向展开为1列，并计算2个矩阵的乘积即可。这和全连接层的Affi ne 层进行的处理基本相同。
在这里插入图片描述
如图所示，基于im2col方式的输出结果是2维矩阵。因为CNN中数据会保存为4维数组，所以要将2维输出数据转换为合适的形状。以上就是卷积层的实现流程。

卷积层的实现

def im2col(input_data, filter_h, filter_w, stride=1, pad=0):
    """

    Parameters
    ----------
    input_data : 由(数据量, 通道, 高, 长)的4维数组构成的输入数据
    filter_h : 滤波器的高
    filter_w : 滤波器的长
    stride : 步幅
    pad : 填充

    Returns
    -------
    col : 2维数组
    """
    N, C, H, W = input_data.shape
    out_h = (H + 2*pad - filter_h)//stride + 1
    out_w = (W + 2*pad - filter_w)//stride + 1

    img = np.pad(input_data, [(0,0), (0,0), (pad, pad), (pad, pad)], 'constant')
    col = np.zeros((N, C, filter_h, filter_w, out_h, out_w))

    for y in range(filter_h):
        y_max = y + stride*out_h
        for x in range(filter_w):
            x_max = x + stride*out_w
            col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]

    col = col.transpose(0, 4, 5, 1, 2, 3).reshape(N*out_h*out_w, -1)
    return col

imcol2会考虑滤波器大小、步幅、填充，将输入数据展开为二维数组。实际使用如下：

 import sys, os
 sys.path.append(os.pardir)

 from common.util import im2col
 x1 = np.random.rand(1, 3, 7, 7)
 col1 = im2col(x1, 5, 5, stride=1, pad=0)
 print(col1.shape) # (9, 75)

 x2 = np.random.rand(10, 3, 7, 7) # 10个数据
 col2 = im2col(x2, 5, 5, stride=1, pad=0)
 print(col2.shape) # (90, 75)

现在使用im2col来实现卷积层。这里我们将卷积层实现为名Convolution的类。

class Convolution:
    def __init__(self, W, b, stride=1, pad=0):
        self.W = W
        self.b = b
        self.stride = stride
        self.pad = pad

        # 中间数据（backward时使用）
        self.x = None
        self.col = None
        self.col_W = None

        # 权重和偏置参数的梯度
        self.dW = None
        self.db = None

    def forward(self, x):
        FN, C, FH, FW = self.W.shape
        N, C, H, W = x.shape
        out_h = 1 + int((H + 2*self.pad - FH) / self.stride)
        out_w = 1 + int((W + 2*self.pad - FW) / self.stride)

        col = im2col(x, FH, FW, self.stride, self.pad)
        col_W = self.W.reshape(FN, -1).T

        out = np.dot(col, col_W) + self.b
        out = out.reshape(N, out_h, out_w, -1).transpose(0, 3, 1, 2)

        self.x = x
        self.col = col
        self.col_W = col_W

        return out

卷积层的初始化方法将滤波器（权重）、偏置、步幅、填充作为参数接收。滤波器是(FN, C, FH, FW)的4维形状。另外，FN、C、FH、FW分别是Filter Number（滤波器数量）、Channel 、Filter Height 、Filter Width的缩写。
这里通过reshape(FN,-1)将参数指定为-1，这是reshape的一个便利的功能。通过在reshape时指定为-1，reshape函数会自动计算-1维度上的元素个数，以使多维数组的元素个数前后一致。

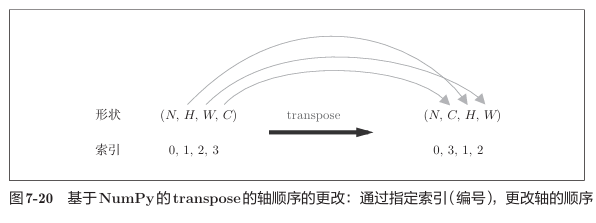

forward的实现中，最后会将输出大小转换为合适的形状。转换时使用了NumPy的transpose函数。transpose会更改多维数组的轴的顺序。
在这里插入图片描述
以上就是卷积层的forward处理的实现。通过使用im2col进行展开，基本上可以像实现全连接层的Affine层一样来实现。
但有一点需要注意，在进行卷积层的反向传播时，必须进行im2col的逆处理。代码如下：

def col2im(col, input_shape, filter_h, filter_w, stride=1, pad=0):
    """

    Parameters
    ----------
    col :
    input_shape : 输入数据的形状（例：(10, 1, 28, 28)）
    filter_h :
    filter_w
    stride
    pad

    Returns
    -------

    """
    N, C, H, W = input_shape
    out_h = (H + 2*pad - filter_h)//stride + 1
    out_w = (W + 2*pad - filter_w)//stride + 1
    col = col.reshape(N, out_h, out_w, C, filter_h, filter_w).transpose(0, 3, 4, 5, 1, 2)

    img = np.zeros((N, C, H + 2*pad + stride - 1, W + 2*pad + stride - 1))
    for y in range(filter_h):
        y_max = y + stride*out_h
        for x in range(filter_w):
            x_max = x + stride*out_w
            img[:, :, y:y_max:stride, x:x_max:stride] += col[:, :, y, x, :, :]

    return img[:, :, pad:H + pad, pad:W + pad]

除了使用col2im这一点，卷积层的反向传播和Affi ne层的实现方式都一样。卷积层的反向传播的实现代码如下：

     def backward(self, dout):
        FN, C, FH, FW = self.W.shape
        dout = dout.transpose(0,2,3,1).reshape(-1, FN)

        self.db = np.sum(dout, axis=0)
        self.dW = np.dot(self.col.T, dout)
        self.dW = self.dW.transpose(1, 0).reshape(FN, C, FH, FW)

        dcol = np.dot(dout, self.col_W.T)
        dx = col2im(dcol, self.x.shape, FH, FW, self.stride, self.pad)

        return dx

池化层的实现

池化层的实现和卷积层相同，都使用im2col展开输入数据。不过，池化的情况下，在通道方向上是独立的，这一点和卷积层不同。
在这里插入图片描述

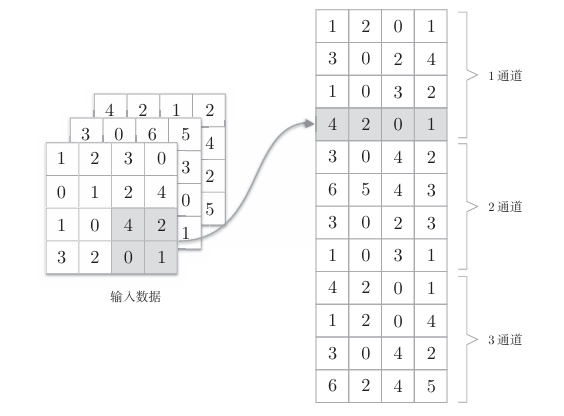

如图所示，池化的应用区域按通道单独展开。像这样展开之后，只需对展开的矩阵求各行的最大值，并转换为合适的形状即可。

上面就是池化层的forward处理的实现流程。下面来看一Python的实现示例。

class Pooling:
    def __init__(self, pool_h, pool_w, stride=1, pad=0):
        self.pool_h = pool_h
        self.pool_w = pool_w
        self.stride = stride
        self.pad = pad

        self.x = None
        self.arg_max = None

    def forward(self, x):
        N, C, H, W = x.shape
        out_h = int(1 + (H - self.pool_h) / self.stride)
        out_w = int(1 + (W - self.pool_w) / self.stride)

        col = im2col(x, self.pool_h, self.pool_w, self.stride, self.pad)
        col = col.reshape(-1, self.pool_h*self.pool_w)

        arg_max = np.argmax(col, axis=1)
        out = np.max(col, axis=1)
        out = out.reshape(N, out_h, out_w, C).transpose(0, 3, 1, 2)

        self.x = x
        self.arg_max = arg_max

        return out

池化层按三个阶段进行：
1.展开输入数据。
2.求各行的最大值。
3.转换为合适的输出大小。
池化层的backward：

    def backward(self, dout):
        dout = dout.transpose(0, 2, 3, 1)

        pool_size = self.pool_h * self.pool_w
        dmax = np.zeros((dout.size, pool_size))
        dmax[np.arange(self.arg_max.size), self.arg_max.flatten()] = dout.flatten()
        dmax = dmax.reshape(dout.shape + (pool_size,))

        dcol = dmax.reshape(dmax.shape[0] * dmax.shape[1] * dmax.shape[2], -1)
        dx = col2im(dcol, self.x.shape, self.pool_h, self.pool_w, self.stride, self.pad)

        return dx

CNN的实现

接下来会实现如图所示的CNN。
在这里插入图片描述
如图所示，网络的构成是“Convolution - ReLU - Pooling -Affine - ReLU - Affine - Softmax”，我们将它实现为名为SimpleConvNet的类。
参数：
• input_dim―输入数据的维度：（通道，高，长）
• conv_param―卷积层的超参数（字典）。字典的关键字如下：
filter_num―滤波器的数量
filter_size―滤波器的大小
stride―步幅
pad―填充
• hidden_size―隐藏层（全连接）的神经元数量
• output_size―输出层（全连接）的神经元数量
• weitght_int_std―初始化时权重的标准差

这里，卷积层的超参数通过名为conv_param的字典传入。我们设想它会像{‘filter_num’:30,‘filter_size’:5, ‘pad’:0, ‘stride’:1}这样，保存必要的超参数值。SimpleConvNet的初始化最开始的部分如下：

class SimpleConvNet:
    def __init__(self, input_dim=(1, 28, 28),
                 conv_param={'filter_num':30, 'filter_size':5,
                             'pad':0, 'stride':1},
                 hidden_size=100, output_size=10, weight_init_std=0.01):
        filter_num = conv_param['filter_num']
        filter_size = conv_param['filter_size']
        filter_pad = conv_param['pad']
        filter_stride = conv_param['stride']
        input_size = input_dim[1]
        conv_output_size = (input_size - filter_size + 2*filter_pad) / filter_stride + 1)
        pool_output_size = int(filter_num * (conv_output_size/2) * (conv_output_size/2))

这里将由初始化参数传入的卷积层的超参数从字典中取了出来（以方便后面使用），然后，计算卷积层的输出大小。接下来是权重参数的初始化部分。

 self.params = {}
 self.params['W1'] = weight_init_std *  np.random.randn(filter_num, input_dim[0], filter_size, filter_size)
 self.params['b1'] = np.zeros(filter_num)
 self.params['W2'] = weight_init_std * np.random.randn(pool_output_size, hidden_size)
 self.params['b2'] = np.zeros(hidden_size)
 self.params['W3'] = weight_init_std * np.random.randn(hidden_size, output_size)
 self.params['b3'] = np.zeros(output_size)

学习所需的参数是第1层的卷积层和剩余两个全连接层的权重和偏置。将这些参数保存在实例变量的params字典中。将第1层的卷积层的权重设为关键字 $W 1$ ，偏置设为关键字 $b 1$ 。同样，分别用关键字 $W 2$ 、 $b 2$ 和关键字 $W 3$ 、 $b 3$ 来保存第2个和第3个全连接层的权重和偏置。
最后生成必要的层：

 self.layers = OrderedDict()
 self.layers['Conv1'] = Convolution(self.params['W1'],
                                   self.params['b1'],
                                   conv_param['stride'],
                                   conv_param['pad'])
 self.layers['Relu1'] = Relu()
 self.layers['Pool1'] = Pooling(pool_h=2, pool_w=2, stride=2)
 self.layers['Affine1'] = Affine(self.params['W2'],
                              self.params['b2'])
 self.layers['Relu2'] = Relu()
 self.layers['Affine2'] = Affine(self.params['W3'],
                              self.params['b3'])
 self.last_layer = softmaxwithloss()

从最前面开始按顺序向有序字典的 layers中添加层。只有最后的SoftmaxWithLoss层被添加到别的变量lastLayer中。
以上就是SimpleConvNet的初始化中进行的处理。像这样初始化后，进行推理的predict方法和求损失函数值的loss方法就可以像下面这样实现。

def predict(self, x):
    for layer in self.layers.values():
        x = layer.forward(x)
    return x
def loss(self, x, t):
    y = self.predict(x)
    return self.lastLayer.forward(y, t)
#参数x是输入数据，t是教师标签。

用于推理的predict方法从头开始依次调用已添加的层，并将结果传递给下一层。
接下来是基于误差反向传播法求梯度的代码实现：

def gradient(self, x, t):
    # forward
    self.loss(x, t)
    # backward
    dout = 1
    dout = self.lastLayer.backward(dout)
    layers = list(self.layers.values())
    layers.reverse()
    for layer in layers:
        dout = layer.backward(dout)

    # 设定
    grads = {}
    grads['W1'] = self.layers['Conv1'].dW
    grads['b1'] = self.layers['Conv1'].db
    grads['W2'] = self.layers['Affine1'].dW
    grads['b2'] = self.layers['Affine1'].db
    grads['W3'] = self.layers['Affine2'].dW
    grads['b3'] = self.layers['Affine2'].db
    return grads

因为已经在各层正确实现了正向传播和反向传播的功能，所以这里只需要以合适的顺序调用即可。最后，把各个权重参数的梯度保存到grads字典中。这就是SimpleConvNet的实现。
如上所述，卷积层和池化层是图像识别中必备的模块。CNN可以有效读取图像中的某种特性，在手写数字识别中，还可以实现高精度的识别。

CNN的可视化

这个部分通过可视化探究CNN中到底进行了什么处理。

第1层权重的可视化

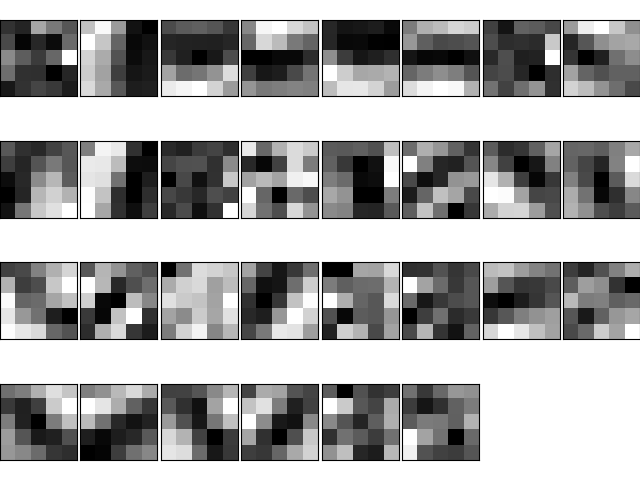

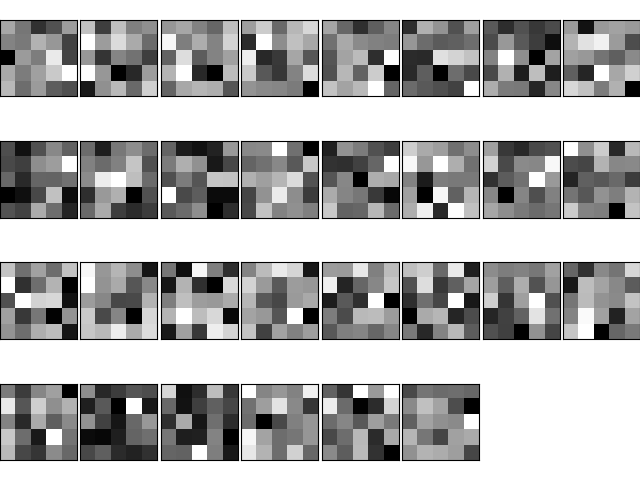

如图是卷积层第一层的图像：
在这里插入图片描述

以上是学习前和学习后的第1层的卷积层的权重：虽然权重的元素是实数，但是在图像的显示上，统一将最小值显示为黑色（0），最大值显示为白色（255）。
此时的滤波器做的工作就是在观察图像的边缘和斑块。如图所示。
在这里插入图片描述
对水平方向上和垂直方向上的边缘有响应的滤波器：输出图像1中，垂直方向的边缘上出现白色像素，输出图像2中，水平方向的边缘上出现很多白色像素。
因此可以发现，滤波器1对垂直方向上的边缘有反应，滤波器2对水平方向上的边缘有反应。由此可知，卷积层的滤波器会提取边缘或斑块等原始信息。而刚才实现的CNN会将这些原始信息传递给后面的层。

基于分层结构的信息提取

随着层数堆叠，各层提取的信息也会变化，越来越抽象（准确来说是反应强烈的神经元）。
在这里插入图片描述

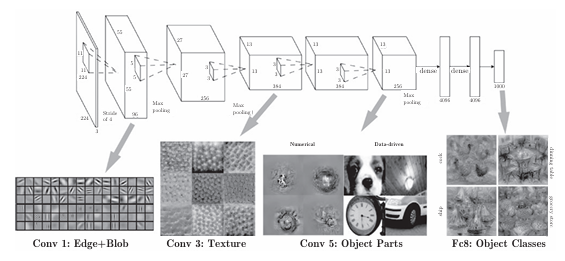

CNN的卷积层中提取的信息。第1层的神经元对边缘或斑块有响应，第3层对纹理有响应，第5层对物体部件有响应，最后的全连接层对物体的类别（狗或车）有响应。
如果堆叠了多层卷积层，则随着层次加深，提取的信息也愈加复杂、抽象，这是深度学习中很有意思的一个地方。最开始的层对简单的边缘有响应，接下来的层对纹理有响应，再后面的层对更加复杂的物体部件有响应。也就是说，随着层次加深，神经元从简单的形状向“高级”信息变化。

具有代表性的CNN

关于CNN，迄今为止已经提出了各种网络结构。下面将介绍两个特别重要的网络。

LeNet

LeNet在1998年被提出，是进行手写数字识别的网络。如图7-27所示，它有连续的卷积层和池化层（正确地讲，是只“抽选元素”的子采样层），最后经全连接层输出结果。
在这里插入图片描述
和“现在的CNN”相比，LeNet有几个不同点。第一个不同点在于激活函数。LeNet中使用sigmoid函数，而现在的CNN中主要使用ReLU函数。此外，原始的LeNet中使用子采样（subsampling）缩小中间数据的大小，而现在的CNN中Max池化是主流.
综上，LeNet与现在的CNN虽然有些许不同，但差别并不是那么大。

AlexNet

AlexNet是引发深度学习热潮的导火线，不过它的网络结构和LeNet基本上没有什么不同。
在这里插入图片描述

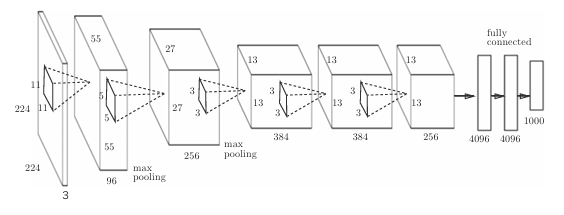

AlexNet叠有多个卷积层和池化层，最后经由全连接层输出结果。AlexNet有以下几点差异。
• 激活函数使用ReLU。
• 使用进行局部正规化的LRN（Local Response Normalization）层。
• 使用Dropout
虽然网络结构没多大变化，但是两个CNN所处的环境发生了剧烈变化，现在任何人都可以获得大量的数据。而且，擅长大规模并行计算的GPU得到普及，高速进行大量的运算已经成为可能。大数据和GPU已成为深度学习发展的巨大的原动力。
