基于FPGA的实时图像边缘检测系统设计(下)

本文详述了一款基于FPGA的实时图像处理系统设计,涵盖了图像采集、中值滤波去噪、边缘检测及显示。通过实体FPGA开发板验证,实现了图像的实时处理和显示,证明了FPGA在高速数据处理中的优势。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

随着科学技术的高速发展,FPGA在系统结构上为数字图像处理带来了新的契机。图像中的信息并行存在,因此可以并行对其施以相同的操作,使得图像处理的速度大大提高,这正好适合映射到FPGA架构中用硬件算法得以实现。

本篇阐述了基于FPGA设计一个能够实时采集、实时处理并实时显示的数字图像处理系统的设计思想和流程,分析了摄像头接口的时序;阐述了图像信息的捕获原理;详细介绍了图像边缘检测部分各模块的功能;重点介绍了具有去噪功能的中值滤波模块的设计;简单描述了边缘检测算子的选用;系统的介绍了SDRAM的工作原理以及控制方式;介绍了VGA时序;最后针对整个系统做了验证和总结,包括仿真波形的验证以及板级验证。

该系统基于实体FPGA开发板实现了图像数据的实时采集、实时边缘检测和实时显示,运行稳定,实时性能较高,从而也表明FPGA确实具有海量数据高速传输的能力。

本篇为本人当年的毕业设计部分整理,各位大侠可依据自己的需要进行阅读,参考学习。

第三篇内容摘要:本篇会介绍系统验证、结论以及各个模块主要代码,包括图像实时采集模块的主要代码,图像实时捕获模块的主要代码,中值滤波模块的主要代码,边缘检测模块的主要代码,图像缓存模块的主要代码,图像实时显示模块的主要代码等相关内容。

五、系统验证

在本系统设计过程中,我以自顶向下的层次化设计思想为主进行系统的顶层架构设计,明确各模块的功能以及各模块之间的握手关系,之后分模块编写代码并加以验证,调试代码使得各模块功能得以实现,最后基于顶层模块进行仿真验证,如图5-1和5-2为系统顶层模块的仿真波形,其中图5-1为全局波形,图5-2为局部放大的波形。

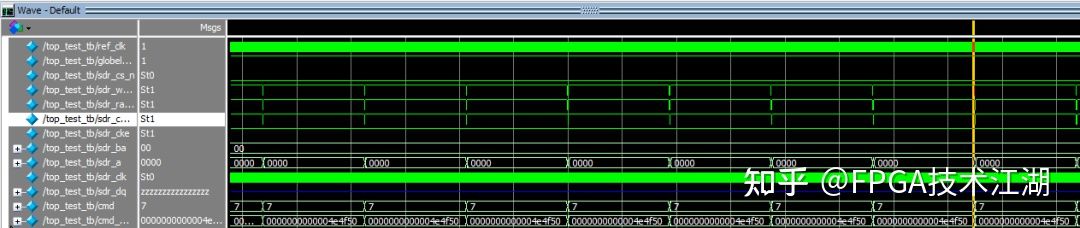

图5-1 系统顶层模块的全局仿真波形

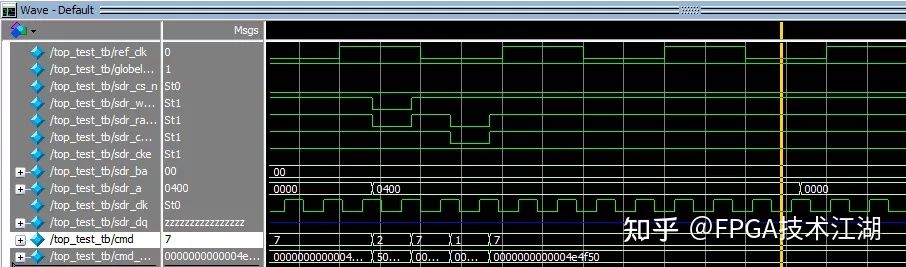

图5-2 系统顶层模块的局部仿真波形

随后连接FPGA开发实验板并更新其驱动程序,按照开发板的配置文件分配引脚,全编译通过后下板进行板级测试。本系统验证时所采用的开发板是实体FPGA开发板。

实体FPGA开发板采用的是Altera Cyclone IV代系列的EP4CE10E22C8N芯片。该开发板是一款FPGA图像开发板,其核心芯片EP4CE10E22C8N拥有6272个逻辑单元和150个IO引脚,开发板上配置有VGA、USB、CMOS接口、SDRAM、按键、LED等很多种外部设备,可以作为本系统设计验证的硬件工具。

实体FPGA开发板的主要参数如下表6-1所示。

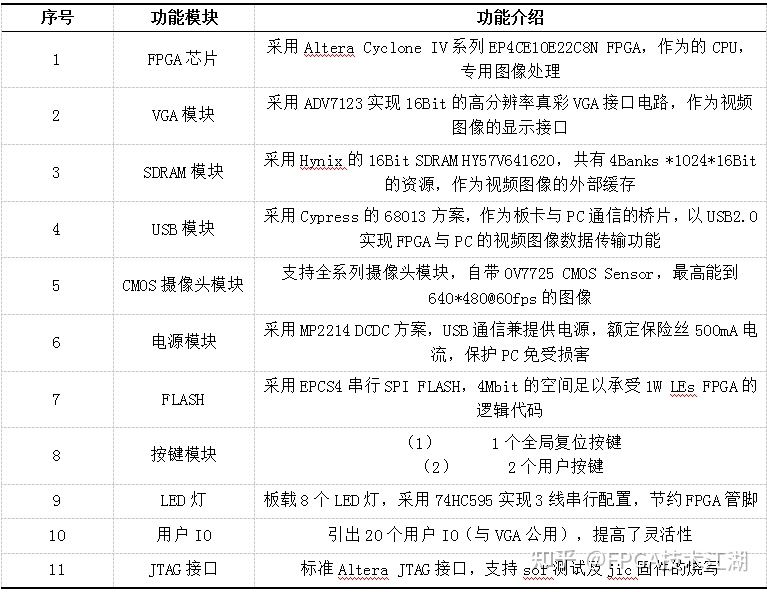

表5-1 FPGA开发板的主要参数

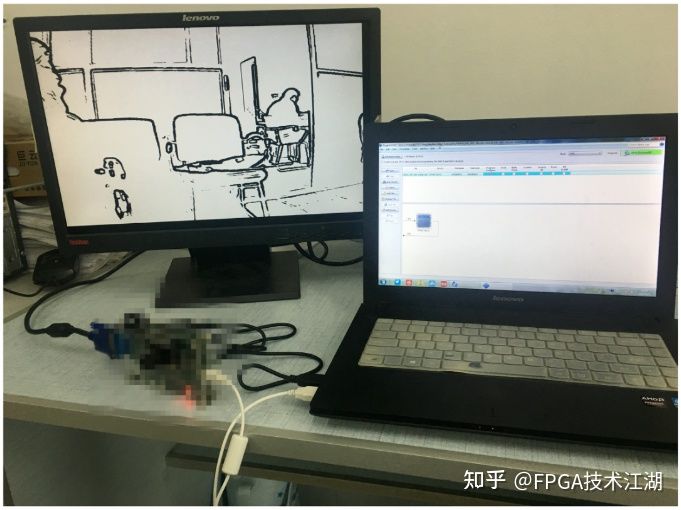

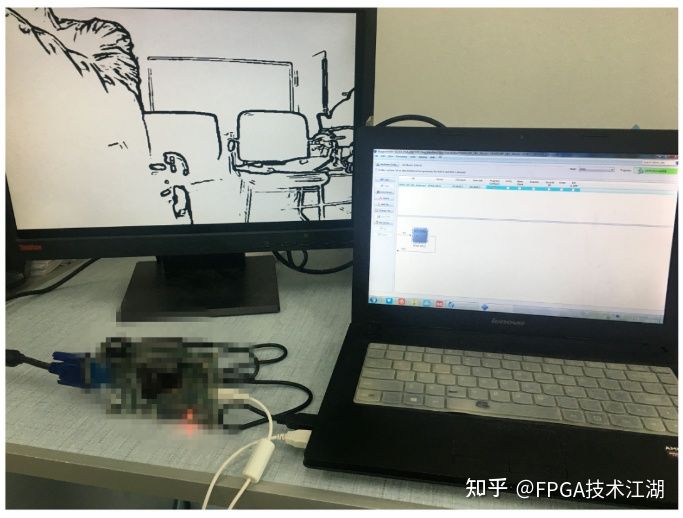

下板结果表明我所设计的数字图像边缘检测系统的功能已经实现,能够实时采集图像、实时处理并实时显示,这里截取的是图片,现实场景显示可以根据摄像头的移动实时显示。

六、结论

本系统设计中,我基于FPGA驱动的主要设备如下:型号为Ov7725的摄像头;具有通用性的VGA接口。同时,我研究了相关的边缘检测算法,为了数据处理结果更加准确,我还根据系统需要进行了图像数据的预处理操作:先将彩色图像转换成为灰度文件;接着采用中值滤波技术对采集到的图像数据进行了有效去噪。通过本系统的设计,我深刻理解了基于FPGA驱动外部设备的基本原理,掌握了基于FPGA、运用Verilog语言驱动外部设备和实现算法的能力,感受到了FPGA的先进,也进一步确定了自己的发展方向。在进行系统验证时,基于FPGA开发板实现了图像数据的实时采集、实时边缘检测和实时显示,系统性能良好,实时性能较高,结果证明FPGA能够轻松实现海量数据的高速传输。

附:部分主要代码

图像实时采集模块的主要代码:

1  module sccb_config_ctrl(
2              clk,          //24Mhz输入时钟
3              rst_n,        //系统复位
4              scl,          //iic的时钟线
5              sda,              //iic的数据线
6              config_done   //配置完成标志
7          );
8      //系统输入
9   input clk;  //外部输入时钟24Mhz
10    input rst_n; //系统复位
11    //系统输出
12    output reg scl;       //iic的时钟线
13    output reg config_done;       //配置完成标志
14
15
16    inout sda;                //iic的数据线
17
18    reg sda_buffer;   //写入数据的中间寄存器
19    reg flag;         //控制系统是否占有总线控制权
20  reg [7:0] lut_cnt;  //指针寄存器计数器
21  reg [15:0] lut_data; //寄存器地址和配置数据
22  reg [3:0] s;
23
24    assign sda = (flag) ? sda_buffer : 1'bz;//当flag为高电平时,系统拥有总线控制权
25                                            //并发送sda_buffer中的数据。当flag为低电平时,
26                                            //释放总线。
27
28  //----------延时1ms计数器-----------------
29  reg [31:0] delay_cnt;
30  reg delay_done;
31
32  always @ (posedge clk or negedge rst_n)
33  begin
34      if(!rst_n)
35          begin
36              delay_done <= 0;
37              delay_cnt <= 0;
38          end
39      else if(delay_cnt == 20000) //23809
40          delay_done <= 1;
41      else
42          begin
43              delay_cnt <= delay_cnt + 1;
44              delay_done <= 0;
45          end
46  end
47
48  //----------------分频产生400Khz时钟clk_sys----------
49    reg [7:0] count;//计数器
50    reg clk_sys;//系统时钟
51  reg [5:0] state;//状态寄存器
52
53    always @ (posedge clk or negedge rst_n)
54    begin
55        if (!rst_n)
56            begin
57                clk_sys <= 1'b1;
58                count <= 8'd0;
59            end
60        else
61            if (count < 100)//分频成为近200K的时钟
62                count <= count + 1;
63            else
64                begin
65                    count <= 8'd0;
66                    clk_sys <= ~clk_sys;
67                end
68    end
69
70  //------------------输出scl-------------
71    always @ (negedge clk_sys or negedge rst_n)
72    begin
73        if (!rst_n)
74            begin
75                scl <= 1'b1;//复位时,scl为高
76            end
77        else
78            begin
79                if(config_done == 1 || delay_done == 0)//当总线忙的时候,scl为近400K的时钟
80                    scl <= 1;
81                else
82                    scl <= ~scl;//空闲时,scl为高
83            end
84    end
85
86    reg [3:0] cnt;//发送或者接收数据的个数
87    reg [15:0] memory;//发送或者接受数据的中间寄存器
88
89  always @ (posedge clk_sys or negedge rst_n)
90    begin
91         if (!rst_n)
92             begin
93                 config_done <= 0;
94                 flag <= 1'b1;       //复位时,系统获得总线的控制权
95                 sda_buffer <= 1'b1; //向iic的数据线上发送高电平
96                 state <= 0;
97                   cnt <= 0;
98                   memory <= 16'd0;
99                   lut_cnt <= 2;
100                  s <= 0;
101            end
102        else
103            case(state)
104              0 :if(scl)
105                      begin
106                      if(delay_done)//延时标志信号拉高
107                          begin
108                              sda_buffer <= 1'b0; //发送启动信号
109                              state <= 1;
110                              memory <= 16'h0042;//准备ID地址
111                          end
112                      else
113                          state <= 0;
114                   end
115                  else
116                     state <= 0;
117
118              1 :if((scl == 0) && (cnt < 8))//发送ID地址
119                     begin
120                         sda_buffer <= memory[7];
121                         cnt <= cnt + 1;
122                         memory = {memory[14:0],memory[15]};
123                         state <= 1;
124                     end
125                 else
126                     begin
127                         if ((scl == 0) && (cnt == 8))
128                             begin
129                                 cnt <= 0;
130                                 flag <= 0;//释放总线控制权
131                                 state <= 2;
132                             end
133                         else
134                             begin
135                                 state <= 1;
136                             end
137                     end
138
139                 2 :
140                 if(scl)//在SCL高电平期间接收数据
141                         begin
142                             if(!sda)//检测应答信号
143                                 begin
144                                     state <= 3;
145                                     memory <= lut_data;//指针寄存器地址
146                                 end
147                             else
148                                 begin
149                                     state <= 0;
150                                 end
151                         end
152                     else
153                         state <= 2;
154
155               3 : if((scl == 0) && (cnt < 8)) //发送指针寄存器地址
156                      begin
157                          flag <= 1;//获得总线控制权
158                          sda_buffer <= memory[15];
159                          cnt <= cnt + 1;
160                          memory = {memory[14:0],memory[15]};
161                          state <= 3;
162                      end
163                   else
164                       begin
165                           if ((scl == 0) && (cnt == 8))
166                               begin
167                                   cnt <= 0;
168                                   flag <= 0;//释放总线控制权
169                                   state &
