Spare Cell里没有ICG（Integrated Clock Gate cell）怎么办？

#芯片 #功能ECO #ICG

前文《数字后端APR要撒哪些sparecell，撒多少合适》中提到一种需要ICG的情况：最近遇到一个需求，需要ECO来插入门控时钟，降低功耗。如果sparecell list里没有提前放置ICG将会比较麻烦。

文章里给出的方法是：一种可能的方法是把综合自动插入的ICG挪来用用。但综合时一般是多bit一起插一个ICG，要挪出来的话，就需要把多个DFF的D端全部加MUX。而sparecell list里的MUX一般也不会太多，所以这种方法能不能实现就看运气了。

最后的建议就是：能提前放置几个ICG还是有必要的。

今天要说的是，如果我们是用重新综合的网表作为参考来做功能ECO，由于寄存器DFF位宽可能发生变化，不一定符合Design Compiler的插入ICG的规则，所以，两次插入的ICG的位置和个数并不完全一致。当提前放置的Spare Cell里ICG数量太少，或者位置太远，我们就需要把ICG等价换成MUX了。

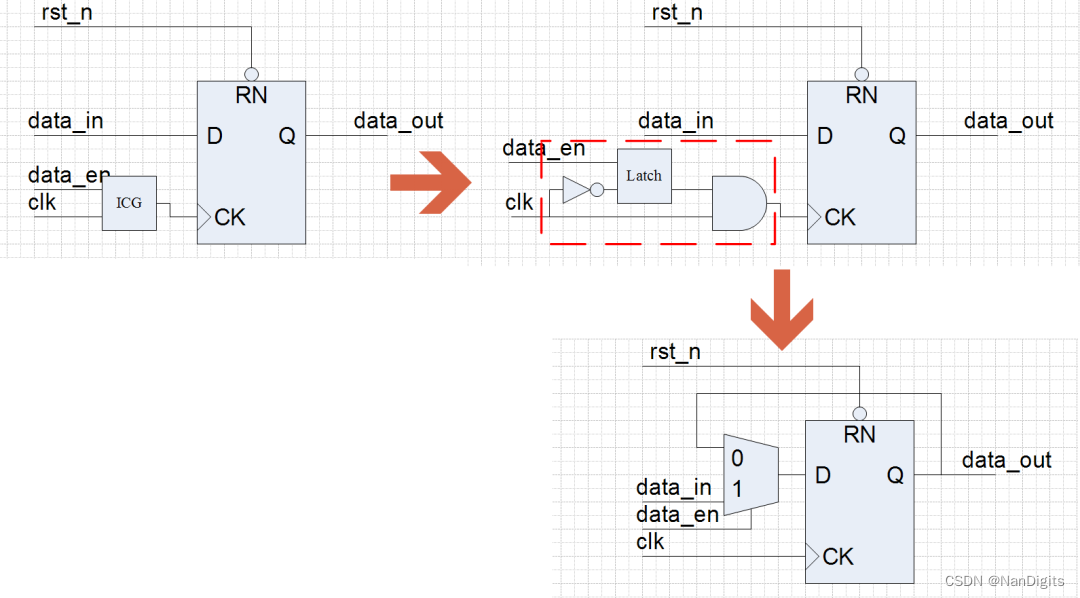

ICG与MUX的等价替换关系如下图，手工替换的话可以照着下图直接替换DFF类型、加MUX和连线。

NanDigits GOF ECO也提供了自动替换ICG的方法。在进行Spare Cell
