本文介绍基于CarSim和Simulink的CDC控制系统联合仿真,涵盖加减速、转向避障及减速带等工况。重点验证控制算法在侧倾、俯仰、滤振等方面的性能提升,并提供模型构建、信号交互及仿真运行流程,适用于车辆动力学控制研究。

一、工况设置

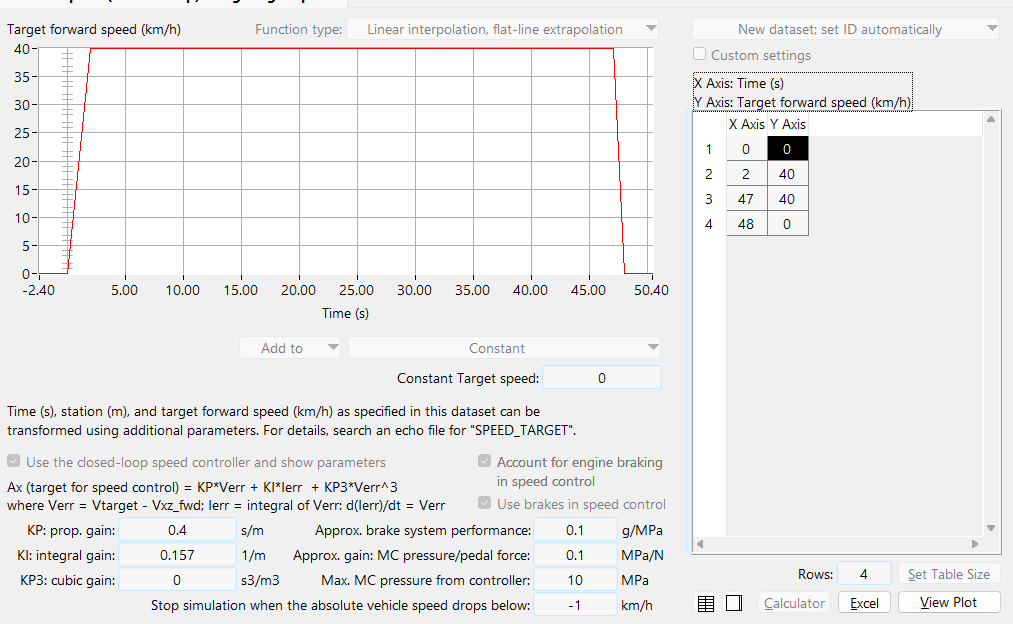

加减速:从0开始加速--匀速40Km/h--减速至0;

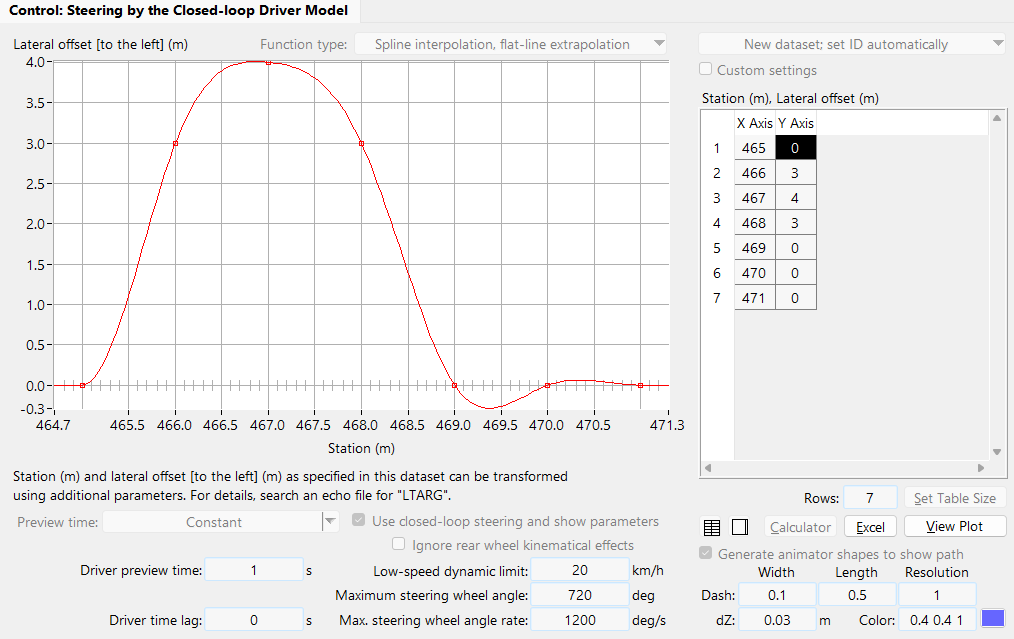

转向:在道路465m~470m之间,有一个转向变道再回来的避障动作。

路面设置:C级路面,300m处,设置高50mm的减速带。

二、实验目标

1、对比车辆运动解算结果的准确性,运动解算的文章:整车运动解算及与carsim仿真对比_carsim plot垂向位移-优快云博客

2、对比加入控制后,侧倾性能是否提升,相关文章:

转向侧倾控制模块开发及与carsim联合仿真对比-优快云博客

3、对比加入控制后,纵向控制性能是否提升,相关文章:

制动点头与加速抬头控制及与carsim联合仿真对比-优快云博客

4、对比加入控制后,粗糙路面上,滤振效果是否提升,相关文章:

SH垂向控制模块开发及与carsim联合仿真对比-优快云博客

5、对比加入控制后,过减速带时,性能是否有提升,相关文章:

过减速带控制效果优化-优快云博客

三、仿真模型说明:

1、carsim配置

simulink信号输入到carsim整车模型

carsim整车模型输出信号到simulink

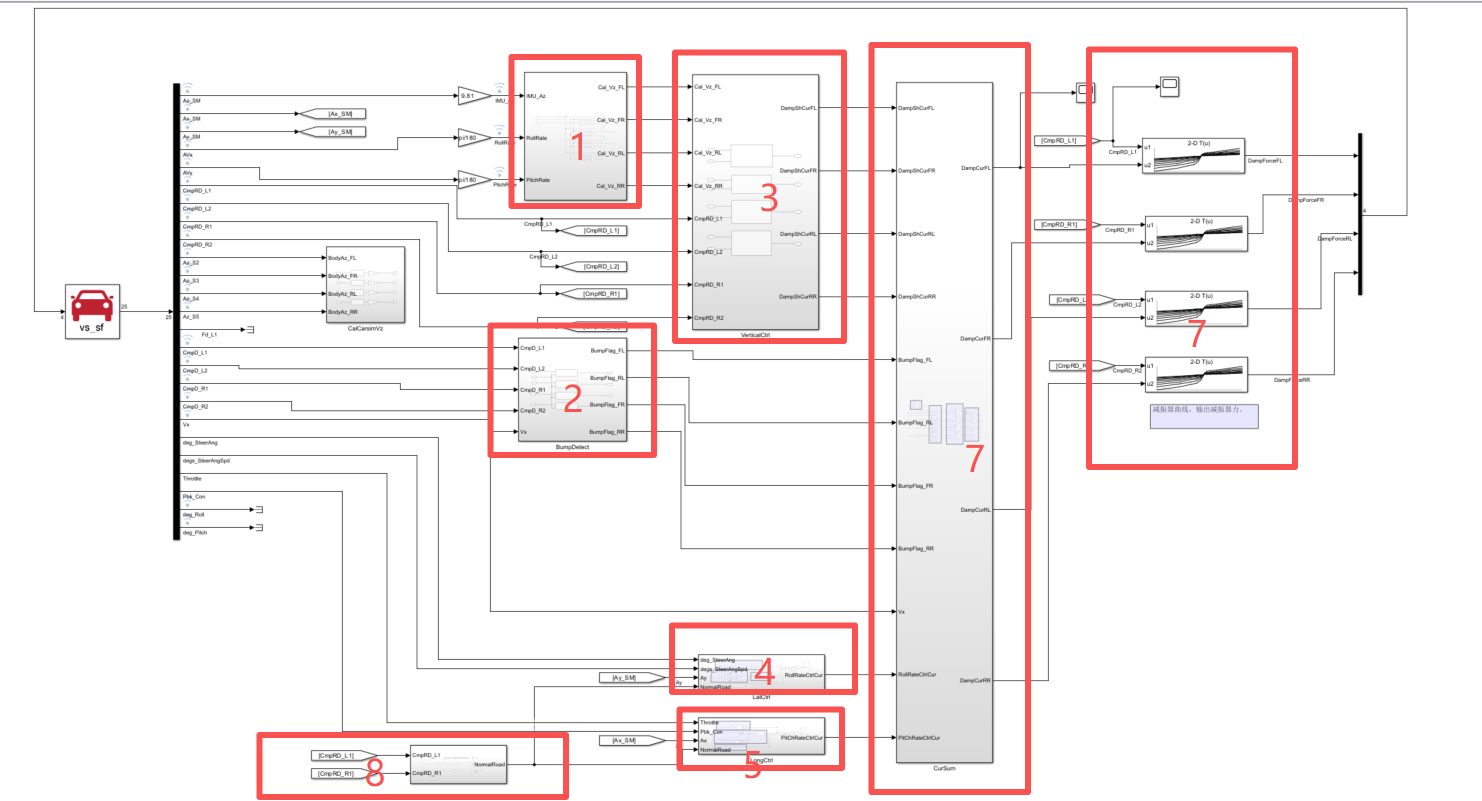

2、simulink模型

主要包括以下几个部分

1)估算车身FL、FR、RL、RR四个位置的垂向运动速度;
2)过减速带检测;
3)天棚垂向控制;
4)侧向控制,提升侧倾性能;
5)纵向控制,提升俯仰性能;
6)综合输出;
7)模拟减振器,根据速度、电流,确定输出到carsim的阻尼力。
8)通过移动平均数的方法,识别路面好坏。

3、仿真结果

 1、对比车辆运动解算结果的准确性,整体还可以:

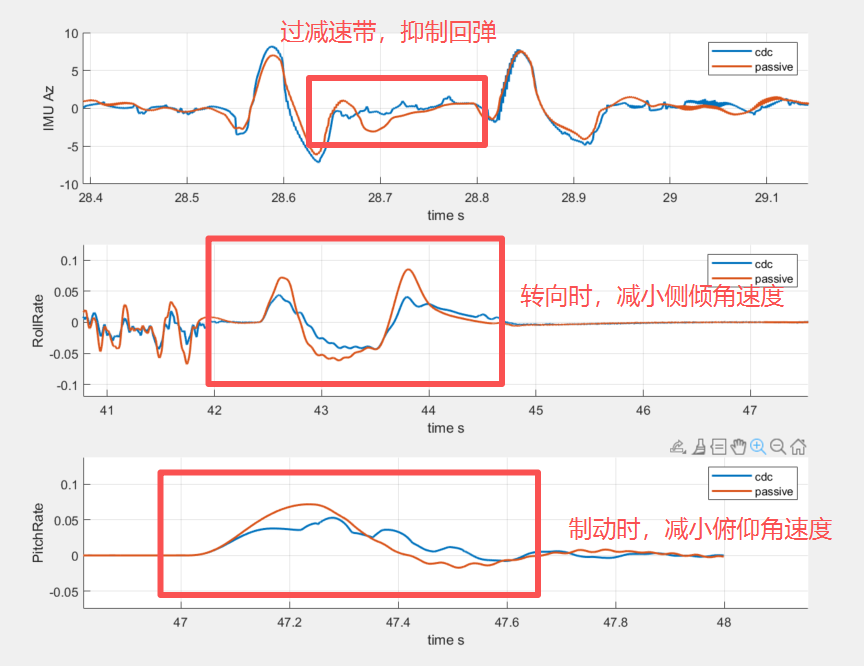

2、对比加入控制后,侧倾性能、纵向控制性能、过减速带时,性能都有较好提升。

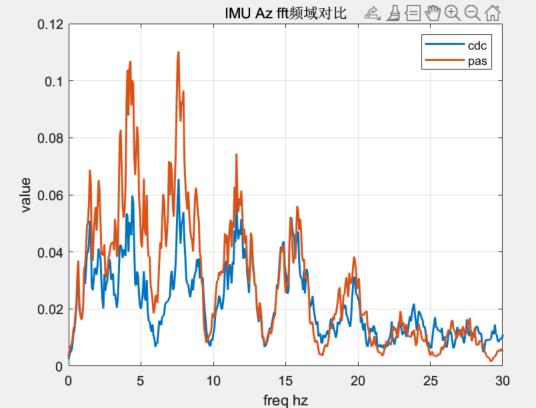

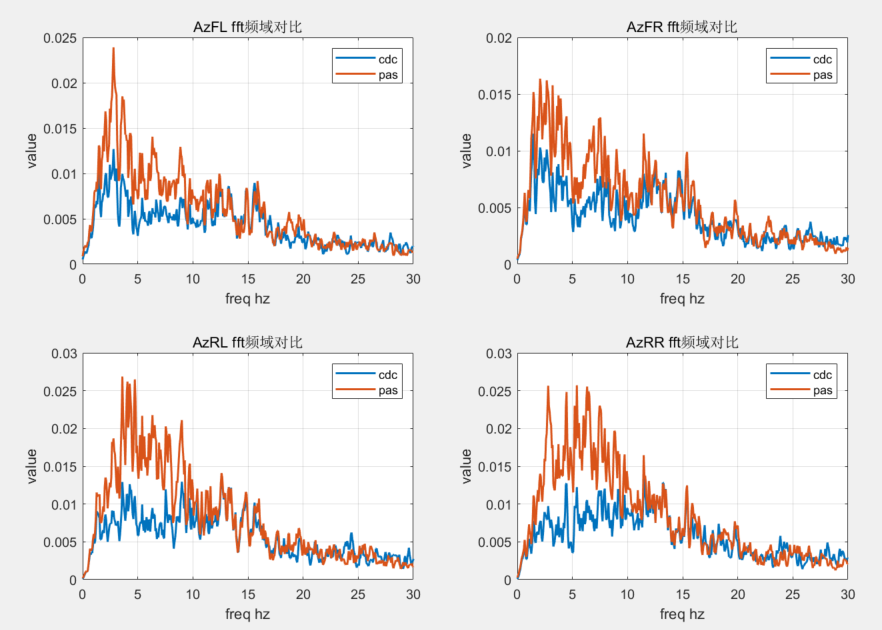

3、对比加入控制后,水平粗糙路面上,滤振效果。均方根值上有所提升。

在1.5Hz左右的车身工作频率处,有加控制的表现明显优于常规配置。

四、关于模型

关键步骤在此博客及之前博客中已经给出,如果还有老铁仍需要源码及源模型,仍然可从某宝店铺  极简车辆控制  中获得。

包含以下几个文件:

取得以上文件后,进行仿真,参照以下步骤。

1、双击carsim图标,打开carsim,选择红框中的按钮,并continue;

2、选择文件夹中的CDC_Ctrl.cpar文件,并按照提示,创建一个文件夹,用于存放carsim工程,在接下来的对话框中,直接按照默认的第一个,点击select,出现进度条,导入完成后,会弹出carsim界面。

3、更改simulink模型路径,

先解锁,再点击simlink模型名称,蓝色位置。

在这个界面中,同样需要先解锁,然后把这两个路径设置到存放simulink模型的位置。

4、点击home,返回主界面,点击Send to Simulink,可以打开matlab,并打开simulink模型。

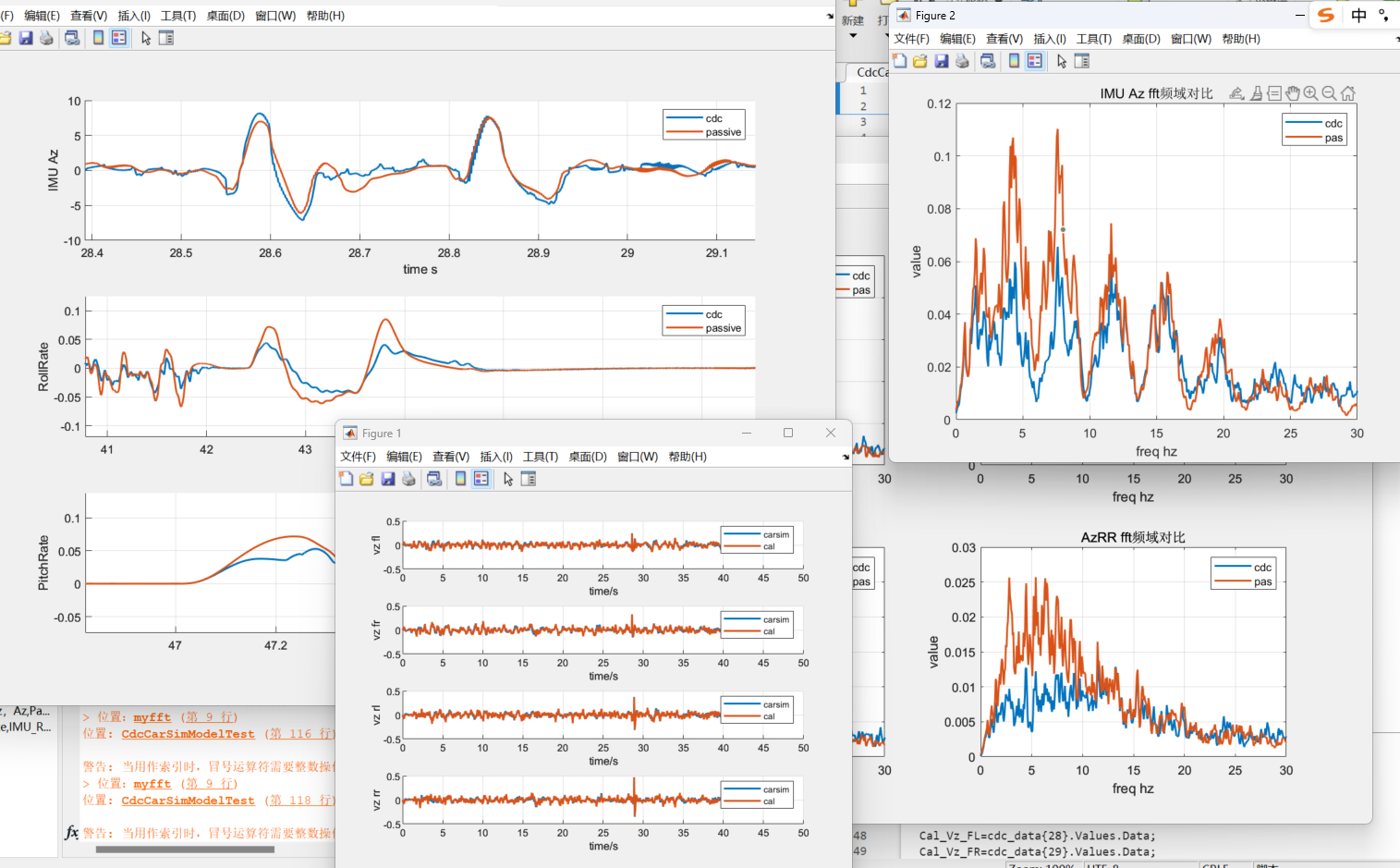

5、运行脚本,运行仿真。脚本里包含了运行simulink模型的命令,simulink模型与carsim关联,会一起运行。运行完后,能看到上文中展示的结果图片。

6、点击carsim中的video,可以看仿真录像。

7、仿真环境

博主用的是carsim 2019+matlab2022b版本。

carsim建议用2019版本,下载及按照过程可参照b站链接:

最新!Carsim2019详细安装教程【附安装包】_哔哩哔哩_bilibili

如果你的matlab不是2022b版本,注意核对下carsim工程中这个matlab版本选项。

同时,这里选择另存的2018b版本模型,同时,脚本中需要将运行模型名称改一下成匹配的模型,再运行即可。
