FPGA project ： MUX4_1

MUX4_1 works as follows:

• Select the "din" according to the value of "sel"

• When the asynchronous reset key is pressed (rst_n == 0), the output is in a high resistance state.

• The 4 option 1 data selector is implemented with task, function and case respectively.

code :

module MUX4_1 (

    input                   clk       ,

    input                   rst_n     ,

    input           [3:0]   din_1     ,

    input           [3:0]   din_2     ,

    input           [3:0]   din_3     ,

    input           [3:0]   din_4     ,

    input           [1:0]   sel       ,

    output     reg  [3:0]   dout        //reg,If it is not reg, the task cannot be get a value

);

    /***********************task***********************/

    // task                    f_1     ;

    // input   [1:0]           sel_r   ;

    // output  [3:0]           dout_r  ;

    //         case (sel_r)

    //             0 : dout_r <= din_1 ;// = or <=

    //             1 : dout_r <= din_2 ;

    //             2 : dout_r <= din_3 ;

    //             3 : dout_r <= din_4 ;

    //             default: dout_r <= 4'bzzzz ;

    //         endcase

    // endtask

    // always @(posedge clk or negedge rst_n)begin

    //     if(~rst_n)begin

    //         dout <= 4'bzzzz ;

    //     end else begin

    //         f_1 (sel,dout) ;

    //     end

    // end

    /***********************function***********************/

    // function  [3:0] f_1     ;

    //     input [1:0] sel_r   ;

    //      begin

    //             case (sel_r)

    //             0 : f_1 = din_1 ;// = or <=  You can only use =. Otherwise, an error will be reported. Functions cannot contain non-blocking assignments.

    //             1 : f_1 = din_2 ;

    //             2 : f_1 = din_3 ;

    //             3 : f_1 = din_4 ;

    //             default: f_1 = 4'bzzzz ;

    //             endcase

    //      end

    // endfunction

    // always @(posedge clk or negedge rst_n) begin

    //     if(~rst_n)begin

    //         dout <= 4'bzzzz ;

    //     end else begin

    //         dout <= f_1(sel) ;

    //     end

    // end

    /***********************case***********************/

    always @(posedge clk or negedge rst_n) begin

        if(~rst_n) begin

            dout <= 4'bzzzz ;

        end else begin

            case (sel)

                0 : dout <= din_1 ;

                1 : dout <= din_2 ;

                2 : dout <= din_3 ;

                3 : dout <= din_4 ;

                default: dout <= 4'bzzzz ;

            endcase

        end

    end

endmodule

testbench :

`timescale 1ns/1ps

module test();

    reg                    clk       ;

    reg                    rst_n     ;

    reg            [3:0]   din_1     ;

    reg            [3:0]   din_2     ;

    reg            [3:0]   din_3     ;

    reg            [3:0]   din_4     ;

    reg            [1:0]   sel       ;

    wire           [3:0]   dout      ;

    parameter           CYCLE = 20 ;

MUX4_1 MUX4_1_insert (

    .clk                ( clk   ) ,

    .rst_n              ( rst_n ) ,

    .din_1              ( din_1 ) ,

    .din_2              ( din_2 ) ,

    .din_3              ( din_3 ) ,

    .din_4              ( din_4 ) ,

    .sel                ( sel   ) ,

    .dout               ( dout  )

);

    initial begin

        clk = 1'b1       ;

        rst_n = 1'b1     ;

        #( CYCLE * 5 )   ;

        rst_n = 1'b0     ;

        din_1  = 4'b0001 ;

        din_2  = 4'b0010 ;

        din_3  = 4'b0100 ;

        din_4  = 4'b1000 ;

        #( CYCLE * 5 )   ;

        rst_n = 1'b1     ;

        #( CYCLE )       ;

        sel   = 0        ;

        #( CYCLE * 10 )  ;

        sel   = 1        ;

        #( CYCLE * 10 )  ;

        sel   = 2        ;

        #( CYCLE * 10 )  ;

        sel   = 3        ;

        #( CYCLE * 10 )  ;

        $stop            ;

    end

    always #(CYCLE / 2) clk = ~clk ;

endmodule

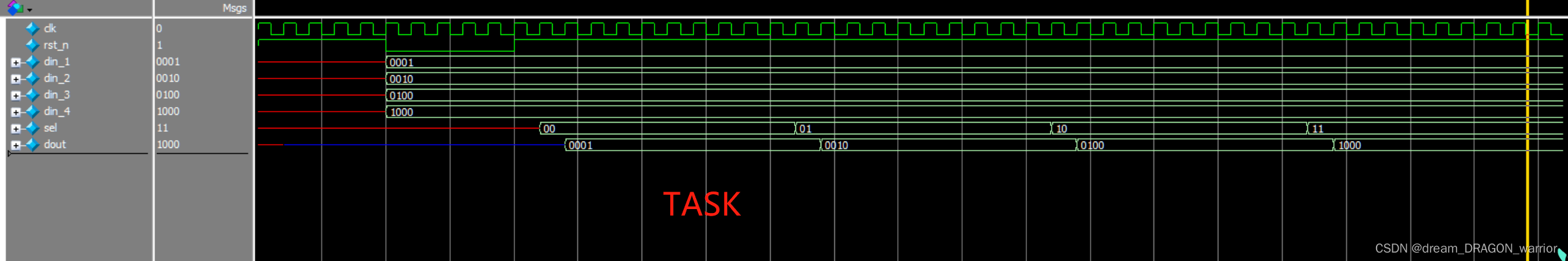

simulation waveform :
