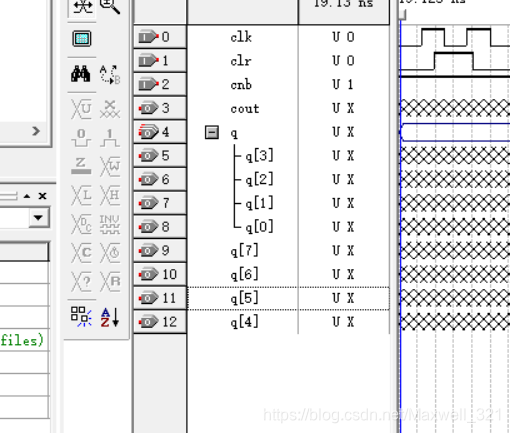

原本顺序是q4,q5,q6,q7
鼠标选中调换对象呈蓝色，按住shift拖动即可
在这里插入图片描述

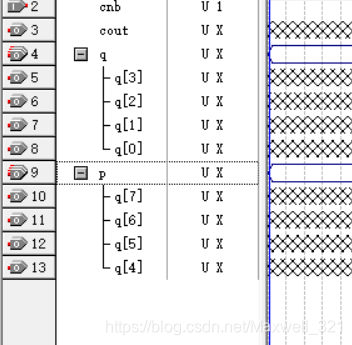

将q4,q5,q6,q7合并为一个
选中合并对象右键grouping->group,填好名字即可
在这里插入图片描述
