1.找到封装尺寸，就是芯片手册上的尺寸即可。
2.文件----新的----库----PCB元件库----保存

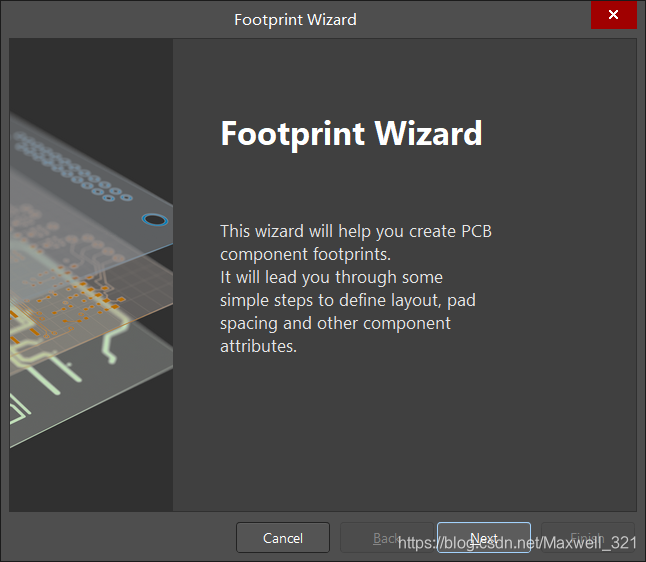

3.工具----元器件想向导----下一步在这里插入图片描述

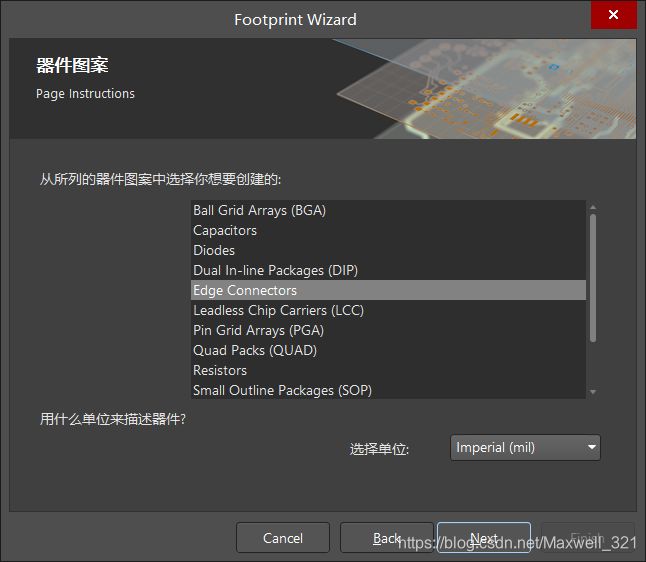

4.Ball Grid Arratys----BGA球栅阵列
5.Capacitors-----------电容器
6.Diodes-----------------二极管
7.Dual In-line Packages-----双列直插式组件
8.Edge Connectors—边缘连接器
9.Leadless Chip Carriers(LCC)----无铅芯片载体
10.Pin Gird Arrays(PGA)------PIN网格阵列
11.接下来自己翻译吧！！！！！！！！！！！！！！！
在这里插入图片描述

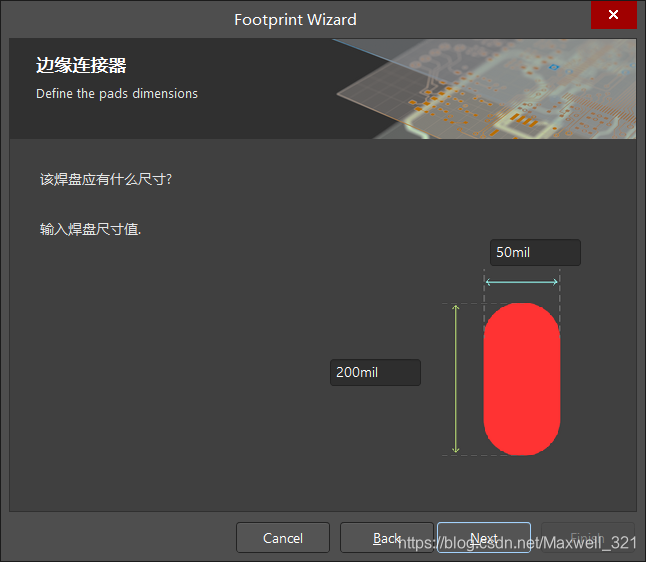

12.选择焊盘长宽在这里插入图片描述

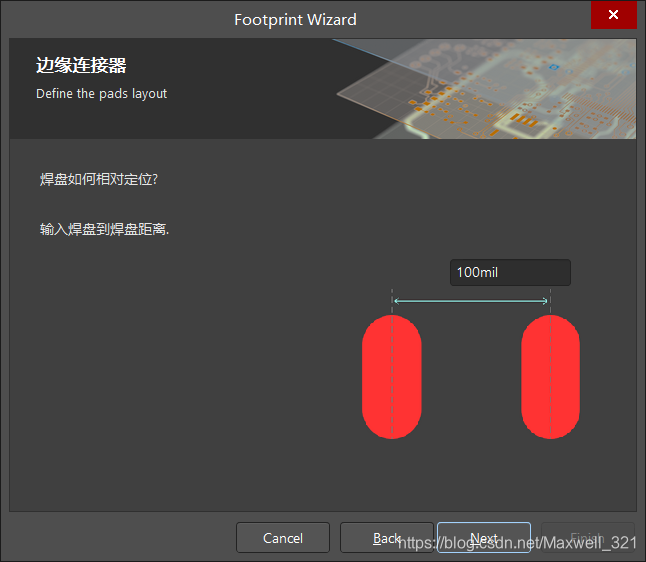

13.选择焊盘间距
在这里插入图片描述

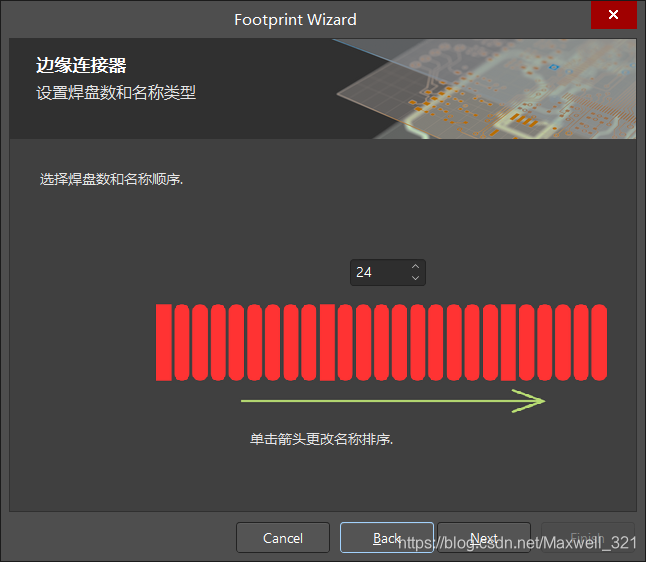

14.选择焊盘数和名称
在这里插入图片描述
15.

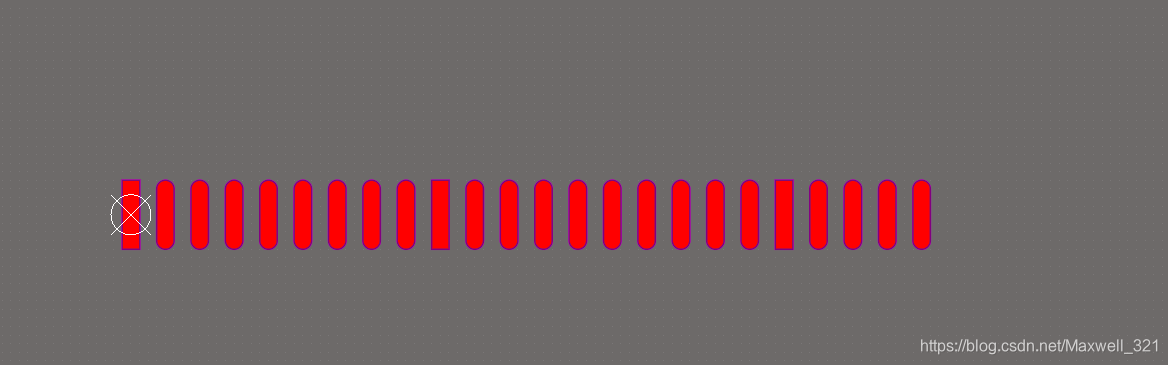

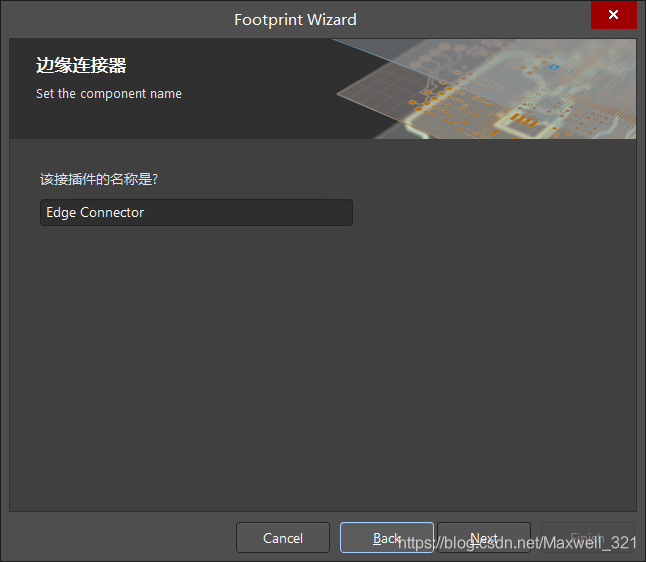

在这里插入图片描述
在这里插入图片描述
就这样啦
