四旋翼飞行器及电机动力学研究附Matlab代码、Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

四旋翼飞行器凭借其垂直起降、悬停稳定、机动灵活等优势，在航拍测绘、物流运输、应急救援等领域得到广泛应用。其动力学特性是决定飞行性能、控制精度与稳定性的核心因素，而电机作为动力输出单元，直接影响四旋翼的响应速度与负载能力。本文系统研究四旋翼飞行器的整体动力学建模方法，深入分析电机的动力学特性及对飞行器整体性能的影响，建立电机与飞行器动力学之间的耦合关系，提出基于动力学模型的控制策略优化方向，并通过仿真与实验验证模型的有效性。研究成果可为四旋翼飞行器的设计优化、控制算法开发及故障诊断提供理论支撑，对提升四旋翼飞行器的飞行性能与可靠性具有重要意义。

1 引言

随着无人机技术的快速发展，四旋翼飞行器因结构简单、操作便捷且能在复杂环境中完成任务，成为无人机领域的研究热点。然而，在实际飞行过程中，四旋翼面临气流干扰、负载变化、电机老化等多种因素的影响，其动力学行为呈现出强耦合、非线性的特点，这对飞行器的控制精度与稳定性提出了严峻挑战。

电机作为四旋翼的动力源，其转速响应、扭矩输出、效率特性等动力学参数直接决定了飞行器的升力生成、姿态调整速度与能源消耗。目前，部分研究在建立四旋翼动力学模型时，常将电机简化为理想动力源，忽略电机自身的动态延迟、电磁损耗等因素，导致模型精度难以满足高精度控制需求。因此，开展四旋翼飞行器及电机动力学的协同研究，建立更贴合实际的动力学模型，成为提升四旋翼飞行性能的关键环节。

本文围绕四旋翼飞行器整体动力学与电机动力学展开研究，首先构建四旋翼的多体动力学模型，考虑机身姿态、旋翼气动力等因素；随后深入分析无刷直流电机的电磁动力学与机械动力学特性，建立电机的动态模型；进而探究电机与飞行器之间的动力耦合关系，提出融合电机动态的四旋翼动力学模型；最后通过仿真与实验验证模型的准确性，并探讨基于该模型的控制策略优化方法。

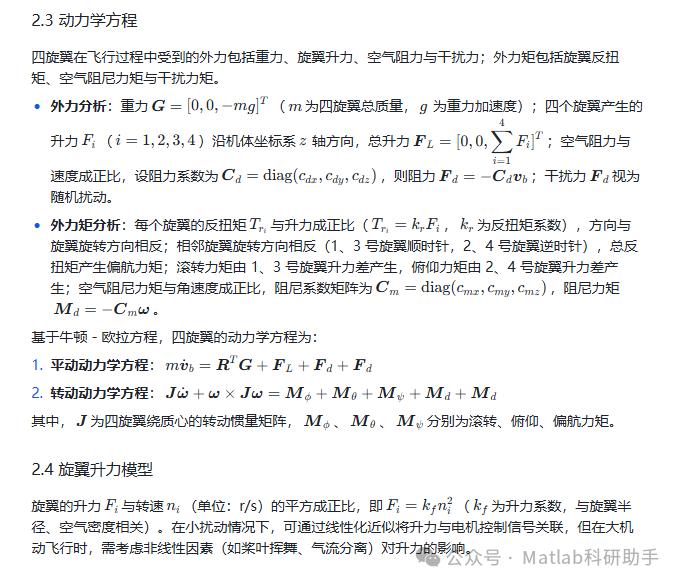

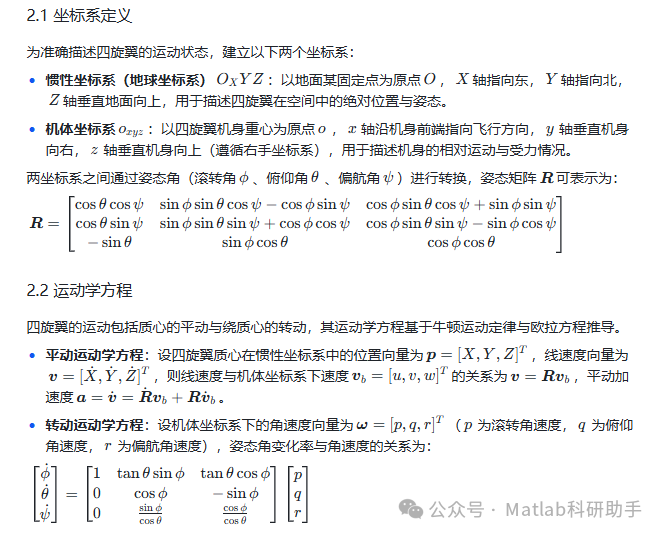

2 四旋翼飞行器整体动力学建模

6 结论与展望

6.1 研究结论

本文系统研究了四旋翼飞行器及电机的动力学特性，得出以下结论：

1. 四旋翼飞行器的动力学呈现强耦合、非线性特点，忽略电机动态的简化模型难以满足高精度控制需求，需建立电机与飞行器的耦合动力学模型。

1. 无刷直流电机的电磁动力学与机械动力学特性对四旋翼的升力生成与姿态响应影响显著，转速响应延迟、转矩波动是导致控制误差的主要因素之一。

1. 基于耦合动力学模型的前馈补偿控制、自适应控制、鲁棒控制策略，可有效补偿电机动态延迟、适应参数变化与抑制干扰，提升四旋翼的飞行性能与控制精度。

1. 仿真与实验验证表明，所建立的耦合动力学模型准确反映实际系统特性，优化后的控制策略在转速响应、姿态控制、能量消耗等方面均优于传统算法。

6.2 未来展望

未来可从以下方向进一步深化研究：

1. 考虑多物理场耦合的电机模型：当前电机模型主要考虑电磁与机械耦合，未来可加入温度场（电机发热导致参数变化）、声场（噪声辐射）的耦合分析，提升模型的全面性。

1. 故障诊断与容错控制：基于电机动力学特性，研究电机故障（如绕组短路、转子卡阻）的诊断方法，并设计容错控制策略，当某一电机故障时，通过调整其他电机的转速与转矩，保证四旋翼的安全飞行。

1. 多旋翼协同动力学：拓展至多四旋翼协同飞行场景，研究多飞行器之间的气流干扰对电机动力学的影响，建立多旋翼协同动力学模型，为协同控制算法开发提供支撑。

1. 智能控制算法融合：结合深度学习、强化学习等智能算法，利用大量飞行数据训练电机与飞行器的动力学模型，实现自适应、自学习的智能控制，进一步提升四旋翼在复杂环境中的适应能力。

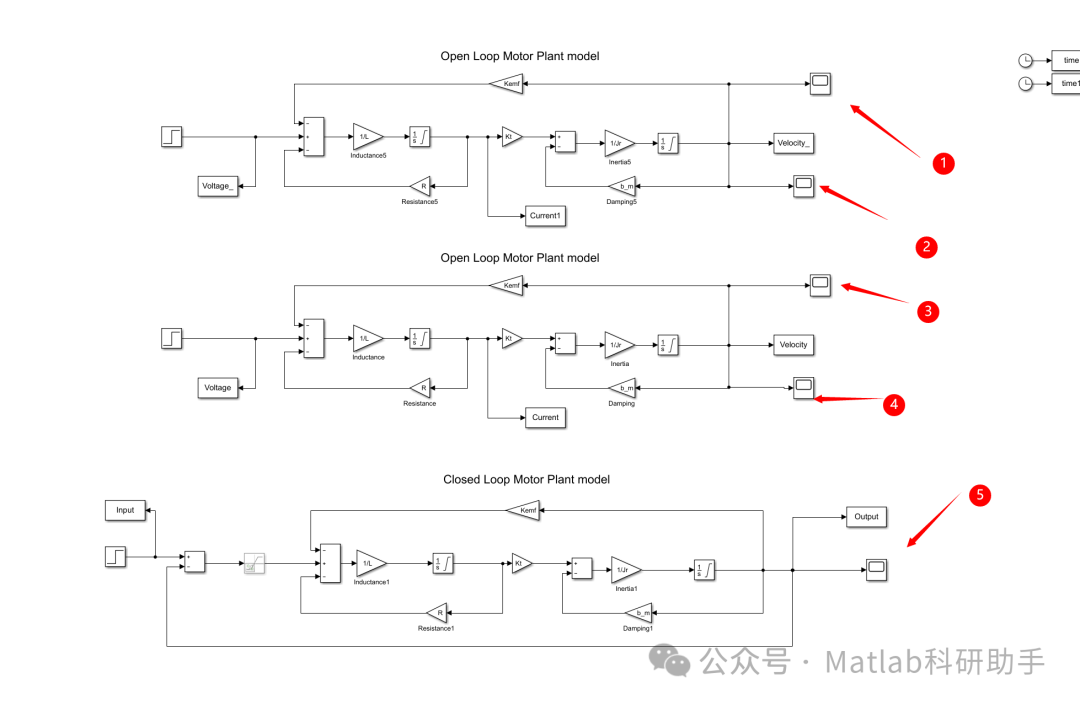

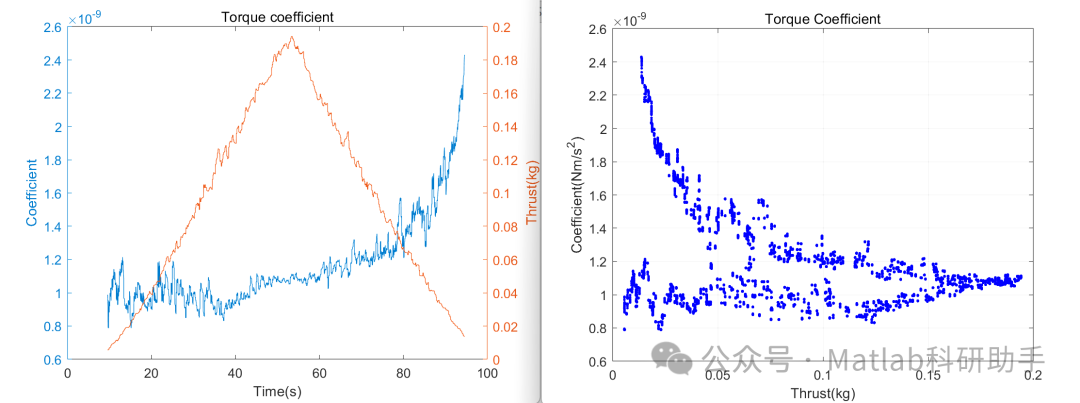

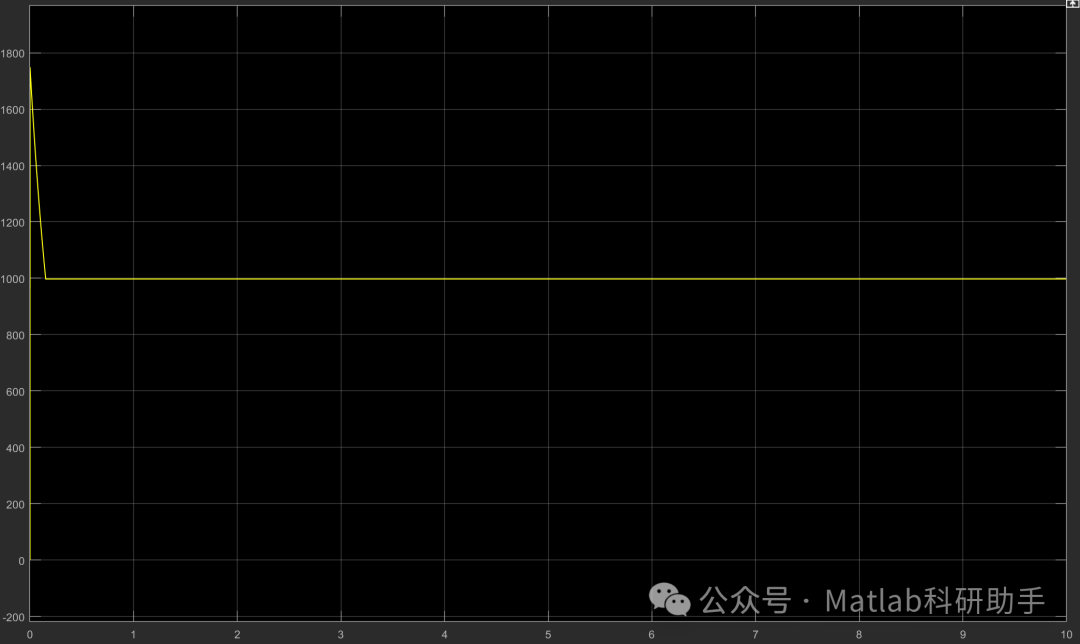

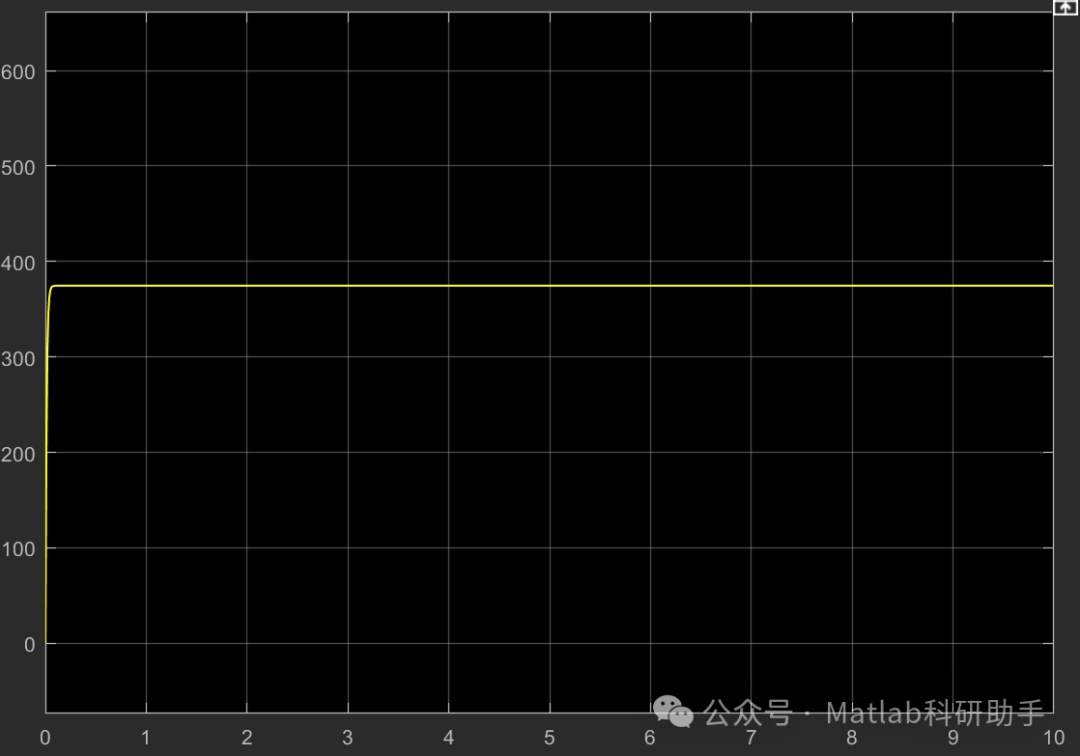

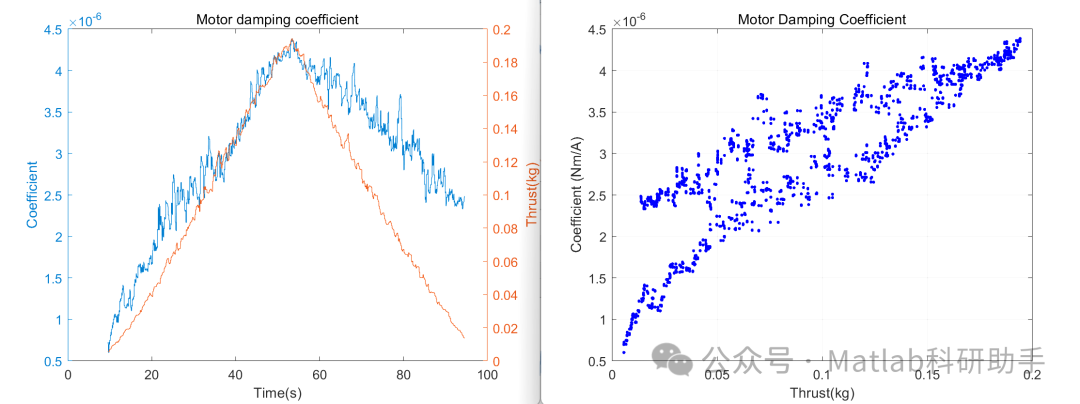

⛳️ 运行结果

🔗 参考文献

[1] 李俊,李运堂.四旋翼飞行器的动力学建模及PID控制[J].辽宁工程技术大学学报：自然科学版, 2012(1):4.DOI:10.3969/j.issn.1008-0562.2012.01.028.

[2] 国倩倩.微型四旋翼飞行器控制系统设计及控制方法研究[J].吉林大学, 2013.

[3] 孟佳东,赵志刚.小型四旋翼无人机建模与控制仿真[J].兰州交通大学学报, 2013(1):5.DOI:10.3969/j.issn.1001-4373.2013.01.015.
