一、钢筋混凝土杆件剖面裂痕的成因与类型

钢筋混凝土杆件作为建筑结构、桥梁工程等领域的核心承重构件，其剖面裂痕的产生不仅影响结构外观，更可能削弱承载能力、降低耐久性，甚至引发安全事故。从剖面视角分析，裂痕的成因与类型具有明确的结构关联性，具体可分为以下几类：

（一）按成因划分

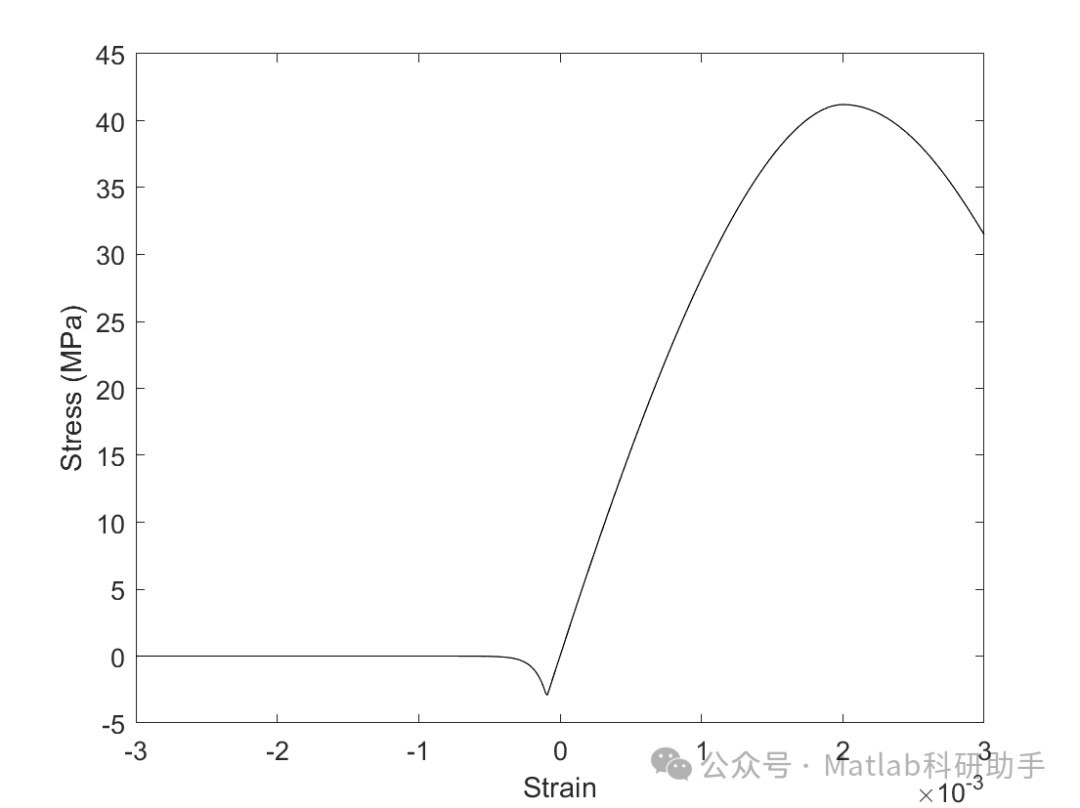

1. 荷载型裂痕：由外部荷载（如恒载、活载、冲击荷载）引发的剖面应力超过材料极限强度所致。在受弯杆件剖面中，受拉区最易出现垂直于杆件轴线的弯曲裂痕—— 中性轴以上受压区混凝土无裂痕，中性轴以下受拉区裂痕从受拉面（截面下缘）向上延伸，裂痕宽度随荷载增大而增加，且与钢筋配筋率呈负相关（配筋率越高，裂痕数量越多、宽度越小）；在受剪杆件剖面中，则易产生 45° 左右的斜向裂痕，多分布于支座附近，当剪力与弯矩共同作用时，还可能形成 “弯剪裂痕”，从受拉区向支座方向倾斜延伸。

1. 收缩型裂痕：混凝土在凝结硬化过程中，因水分蒸发导致体积收缩，若受到钢筋或边界约束无法自由变形，便会在剖面产生拉应力，进而引发裂痕。此类裂痕多为表面细裂痕，在剖面中呈不规则分布，常见于截面尺寸较大的杆件（如梁、柱），或环境湿度低、风速大的施工场景，裂痕宽度通常较小（≤0.1mm），但可能贯穿整个截面厚度，影响耐久性。

1. 温度型裂痕：环境温度变化（如昼夜温差、季节交替、火灾）导致混凝土与钢筋热胀冷缩系数差异（混凝土热胀系数约为 10×10⁻⁶/℃，钢筋约为 12×10⁻⁶/℃），截面内部产生温度应力。当温度应力超过混凝土抗拉强度时，会在剖面产生纵向或横向裂痕—— 例如冬季气温骤降时，杆件表面温度下降快于内部，表面收缩受内部约束，易出现表面横向裂痕；火灾后，截面外层混凝土受热膨胀、内层相对收缩，可能引发径向裂痕，严重时导致混凝土剥落、钢筋暴露。

1. 腐蚀型裂痕：钢筋在潮湿、含盐（如海洋环境、除冰盐）或酸性环境中发生电化学腐蚀，生成的铁锈体积比钢筋原体积大 2-4 倍，对周围混凝土产生径向膨胀压力，当压力超过混凝土抗拉强度时，会在剖面产生沿钢筋走向的纵向裂痕，即 “锈胀裂痕”。此类裂痕从钢筋位置向截面表面延伸，初期为细微裂痕，随腐蚀加剧逐渐变宽、变长，甚至导致截面混凝土开裂剥落，直接削弱钢筋与混凝土的粘结性能。

（二）按剖面分布特征划分

1. 表面裂痕：仅存在于杆件剖面表层（深度≤截面厚度的 1/5），多由收缩、温度变化或轻微腐蚀引起，对结构承载能力影响较小，但会增加水分、有害物质的渗透通道，需及时处理以防止裂痕扩展。

1. 深层裂痕：贯穿剖面表层至中层（深度为截面厚度的 1/5-1/2），常见于荷载作用下的受拉区或温度应力集中区域，可能影响截面局部承载能力，若不处理易进一步发展为贯穿裂痕。

1. 贯穿裂痕：从剖面一侧贯穿至另一侧，多由严重荷载、剧烈温度变化或长期腐蚀导致，会直接分割截面完整性，使杆件承载能力大幅下降，属于危险裂痕，需紧急加固处理。

二、钢筋混凝土杆件剖面裂痕的检测与分析方法

准确检测与分析剖面裂痕的参数（宽度、深度、长度、分布、成因），是制定合理处理方案的前提。常用检测方法结合剖面结构特点，可分为无损检测与局部破损检测两类：

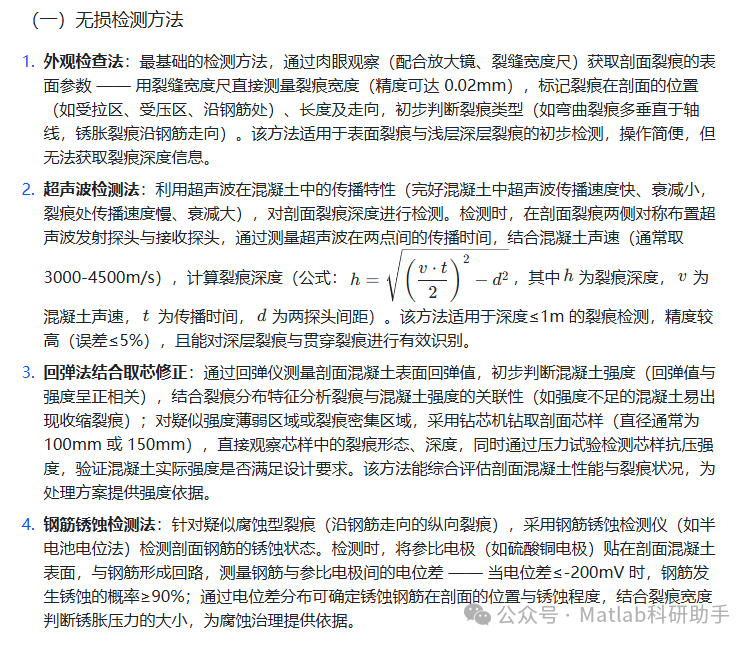

（二）局部破损检测方法

1. 钻孔取芯法：对于深层裂痕或贯穿裂痕，通过钻芯机在裂痕附近钻取平行于裂痕走向的芯样，直接观察芯样中裂痕的延伸路径、深度及与钢筋的位置关系，同时可对芯样进行力学试验（如抗拉、抗折试验），评估裂痕对截面力学性能的影响。该方法检测精度最高，但会对杆件造成局部破损，需在检测后对钻孔进行修补。

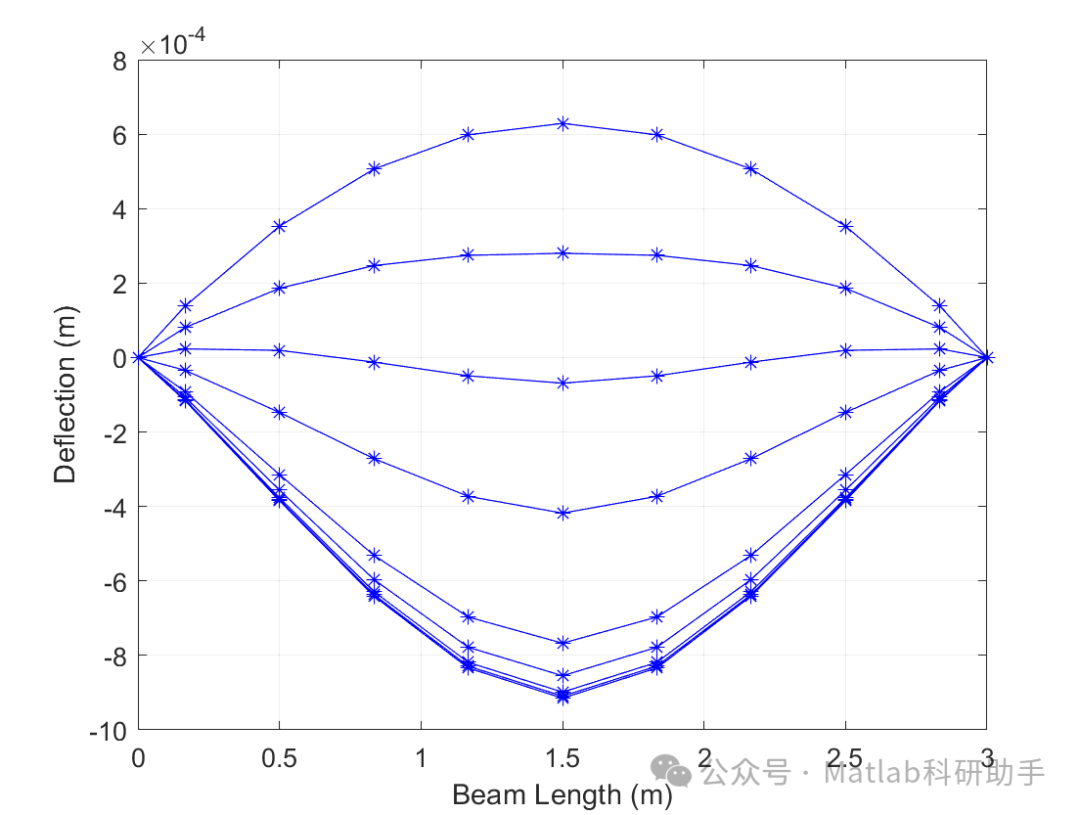

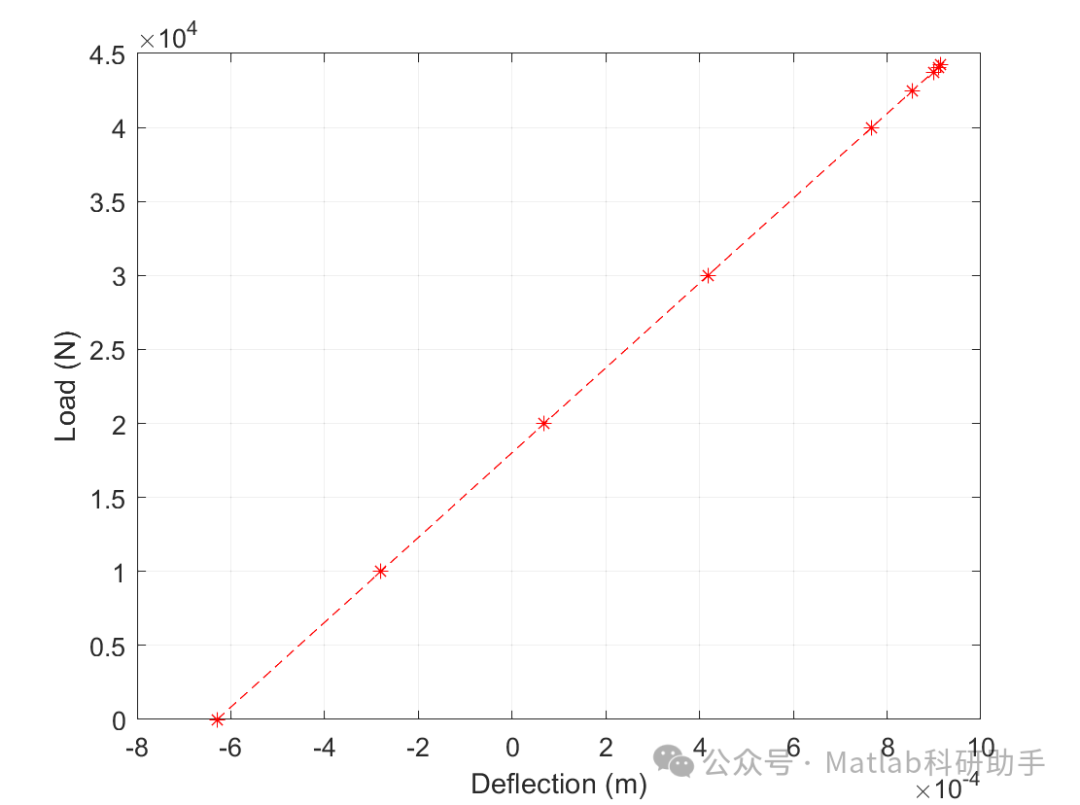

1. 荷载试验法：通过对杆件施加分级荷载，观察剖面裂痕的扩展情况（如裂痕宽度随荷载的变化率、新裂痕的产生位置），结合结构力学计算（如受弯截面的开裂弯矩、极限弯矩），判断裂痕是否影响杆件承载能力。例如，在受弯杆件荷载试验中，若荷载达到设计活载时，受拉区裂痕宽度≤0.3mm（规范限值）且无新裂痕产生，说明裂痕对承载能力无显著影响；若裂痕宽度超过限值或持续扩展，则需进行加固处理。

三、钢筋混凝土杆件剖面裂痕的处理技术

根据裂痕的类型、参数及对结构的影响程度，可采用 “修补”“加固”“置换” 等不同处理技术，确保恢复或提升剖面结构性能：

（一）表面裂痕处理（宽度≤0.2mm，深度≤50mm）

1. 涂抹封闭法：适用于表面细裂痕（宽度≤0.1mm），通过在剖面裂痕表面涂抹封闭材料（如环氧树脂浆液、聚合物水泥浆），形成防水防渗层，阻止水分、有害物质渗入。操作步骤：① 清理裂痕表面，去除灰尘、松散混凝土，用丙酮擦拭油污；② 调制封闭材料（如环氧树脂与固化剂按比例混合）；③ 用毛刷或刮刀将材料均匀涂抹在裂痕表面，厚度控制在 1-2mm，确保材料覆盖裂痕及周边 50mm 范围；④ 养护 7-14 天（常温下），待材料固化后形成封闭层。该方法成本低、施工简便，主要作用是提高剖面耐久性，不提升承载能力。

1. 表面凿槽嵌缝法：适用于表面较宽裂痕（0.1mm＜宽度≤0.2mm），通过在剖面裂痕处凿槽，嵌入柔性或刚性嵌缝材料，实现裂痕封闭与局部补强。操作步骤：① 沿裂痕走向凿出 “V” 型或 “U” 型槽（槽宽 10-20mm，槽深 15-30mm），槽底需平整、干净；② 清理槽内杂物，用高压气枪吹净灰尘；③ 填入嵌缝材料（如聚氨酯密封膏、环氧砂浆），压实抹平，确保材料与槽壁紧密结合；④ 养护 5-7 天，待材料固化后，表面可涂抹一层环氧树脂浆液增强密封性。该方法能有效阻止裂痕扩展，同时提升剖面表层抗渗性能。

（二）深层裂痕与贯穿裂痕处理（宽度＞0.2mm，深度＞50mm）

1. 压力注浆法：适用于深层裂痕（深度 50mm-500mm）与贯穿裂痕，通过高压设备将注浆材料注入裂痕内部，填充裂痕空隙，恢复剖面完整性，提升混凝土密实度与强度。常用注浆材料包括：① 环氧树脂浆液（适用于干燥环境、要求高强度的裂痕，抗压强度≥60MPa，粘结强度≥3MPa）；② 水泥浆（适用于潮湿环境、对强度要求较低的裂痕，采用 42.5 级以上普通硅酸盐水泥，水灰比 0.4-0.5，抗压强度≥30MPa）；③ 聚氨酯浆液（适用于有水渗漏的裂痕，具有遇水膨胀特性，膨胀率可达 100%-300%，能有效止水）。

操作步骤：① 裂痕处理：清理剖面裂痕表面，用角磨机打磨平整，对贯穿裂痕需在剖面两侧均进行处理；② 钻孔埋管：沿裂痕走向每隔 200-300mm 钻一个注浆孔（孔径 10-14mm，孔深为裂痕深度的 1.2-1.5 倍，确保钻孔穿过裂痕），在孔内植入注浆管（采用 PVC 管或金属管，管端需深入裂痕内部）；③ 密封裂痕：用环氧砂浆或水泥浆封闭裂痕表面及注浆管周边，防止注浆时材料泄漏，养护 24 小时待密封层固化；④ 压力注浆：采用注浆泵（压力 0.2-0.8MPa，根据裂痕深度与材料类型调整）从下至上、从一端至另一端依次注浆，当相邻注浆管冒出浆液或压力稳定 10-15 分钟后，停止注浆，封闭注浆管；⑤ 养护：注浆后养护 7-14 天（环氧树脂浆液养护 7 天，水泥浆养护 14 天），待浆液固化后，剔除注浆管，用砂浆修补钻孔。

1. 粘贴碳纤维布加固法：适用于因荷载型裂痕导致截面承载能力不足的杆件（如受弯杆件受拉区贯穿裂痕、受剪杆件斜向裂痕），通过在剖面受拉区或裂痕集中区域粘贴碳纤维布（CFRP），利用碳纤维布的高强度（抗拉强度≥3000MPa）与高弹性模量（≥200GPa），分担钢筋受力，限制裂痕扩展，提升截面承载能力。

操作步骤：① 剖面处理：打磨混凝土表面，去除浮浆、油污，对裂痕处采用压力注浆法修补平整；若混凝土表面存在蜂窝、麻面，用环氧砂浆修补至平整；② 涂刷底胶：在处理后的剖面表面涂刷环氧底胶（厚度 0.2-0.3mm），待底胶固化（常温下 8-12 小时）后，检查表面是否有气泡，若有需打磨去除；③ 粘贴碳纤维布：按设计尺寸裁剪碳纤维布（宽度根据截面尺寸确定，通常为 100-300mm，层数 1-3 层），调制环氧粘结胶，均匀涂抹在剖面粘贴区域（厚度 0.3-0.5mm），将碳纤维布铺贴在胶层上，用刮板沿纤维走向压实，排出气泡，确保胶层与碳纤维布、混凝土紧密结合；④ 涂刷面胶：在碳纤维布表面涂刷环氧面胶（厚度 0.2-0.3mm），养护 7 天（常温下），待胶层完全固化后，可根据需要涂刷防火涂料。

1. 外包钢加固法：适用于截面损伤严重（如贯穿裂痕多、混凝土剥落）、承载能力大幅下降的杆件，通过在剖面外围包裹角钢或钢板，利用钢材的高强度与刚度，与原混凝土截面共同受力，提升整体承载能力与刚度。该方法适用于梁、柱等竖向或水平杆件，尤其适用于空间受限、无法采用粘贴碳纤维布的场景。

操作步骤：① 剖面处理：清除混凝土表面松散层、剥落层，对裂痕进行压力注浆修补；在剖面四角（梁、柱）或周边（板）钻孔，植入化学锚栓（间距 200-300mm），用于固定角钢或钢板；② 安装角钢 / 钢板：按截面尺寸加工角钢（如 L50×5、L75×6）或钢板（厚度 3-5mm），在角钢 / 钢板上钻孔（与化学锚栓位置对应），将其紧贴混凝土剖面，用螺母固定化学锚栓，确保角钢 / 钢板与混凝土表面紧密贴合（间隙≤1mm，若有间隙用环氧砂浆填充）；③ 焊接连接：对相邻角钢的缀板（或钢板的连接件）进行焊接，形成封闭的钢骨架，焊接质量需符合规范要求（无夹渣、气孔、裂纹）；④ 灌注胶液：若采用 “湿式外包钢”，需在角钢 / 钢板与混凝土之间灌注环氧胶液或水泥浆，确保钢材与混凝土协同工作；若采用 “干式外包钢”，则在间隙处填充水泥砂浆即可；⑤ 防腐处理：对钢材表面涂刷防锈漆（2-3 遍），若处于潮湿环境，需增加防腐涂层或采用镀锌钢材。

四、工程案例分析

以某桥梁工程中受弯钢筋混凝土梁的剖面裂痕处理为例，说明处理方案的制定与效果：

（一）工程背景

该桥梁为简支梁桥，跨径 16m，主梁为 T 型截面（翼缘宽度 1800mm，腹板高度 1200mm，腹板厚度 200mm），设计荷载为公路 - I 级。运营 5 年后，检查发现主梁受拉区（腹板下缘及翼缘板）出现多条垂直于梁轴线的裂痕，部分裂痕宽度达 0.35mm，深度约 300mm（通过超声波检测），判断为荷载型弯曲裂痕（活载长期作用导致受拉区混凝土开裂），且部分裂痕已影响梁的承载能力（荷载试验显示，达到设计活载时，裂痕宽度超过规范限值 0.3mm）。

（二）处理方案

1. 裂痕修补：对所有宽度＞0.1mm 的裂痕采用压力注浆法处理，注浆材料选用环氧树脂浆液（抗压强度 65MPa，粘结强度 3.5MPa），注浆压力 0.4-0.6MPa，确保裂痕内部被浆液填满；

1. 承载能力加固：在主梁受拉区（腹板下缘及翼缘板下表面）粘贴 2 层碳纤维布（宽度 200mm，抗拉强度 3400MPa），碳纤维布沿梁长度方向布置，两端延伸至支座处，确保覆盖裂痕集中区域；

1. 耐久性提升：在碳纤维布表面涂刷防火涂料（厚度 3mm，耐火极限 1.5h），同时对梁表面涂刷混凝土保护剂，防止水分渗透。

五、裂痕处理的质量控制与预防措施

（一）质量控制要点

1. 材料质量控制：所有修补与加固材料（如环氧树脂浆液、碳纤维布、角钢、水泥）需符合设计要求，进场时需提供质量证明文件，并按规范进行抽样检测（如环氧树脂浆液的抗压强度、粘结强度，碳纤维布的抗拉强度、弹性模量），不合格材料严禁使用；

1. 施工过程控制：严格按照施工方案执行，重点控制：① 裂痕清理质量（表面无浮浆、油污，钻孔深度符合要求）；② 注浆压力与时间（确保浆液填充密实，无泄漏）；③ 碳纤维布粘贴质量（无气泡、褶皱，胶层厚度均匀）；④ 焊接质量（无夹渣、气孔，焊缝高度符合设计）；施工过程中需做好记录，形成施工日志；

1. 验收控制：处理完成后，按规范进行验收，包括外观检查（裂痕封闭完好、加固材料粘贴牢固）、无损检测（超声波检测裂痕填充质量、钢筋锈蚀检测）、荷载试验（必要时），验收合格后方可投入使用。

（二）预防措施

1. 设计阶段：优化截面设计（如增加受拉区配筋率，减少弯曲裂痕产生；设置温度伸缩缝，减少温度应力）；选用合适的混凝土强度等级（如 C30-C50）与配合比（添加粉煤灰、矿粉等掺合料，减少收缩）；对处于腐蚀环境的杆件（如海洋环境、化工厂房），采用防腐钢筋（如镀锌钢筋、环氧涂层钢筋）或增加混凝土保护层厚度（≥50mm）；

1. 施工阶段：严格控制混凝土施工质量（如坍落度、振捣密实度，防止蜂窝、麻面）；加强混凝土养护（浇筑后及时覆盖保湿，养护时间不少于 14 天，减少收缩裂痕）；避免过早拆模或加载（确保混凝土强度达到设计强度的 75% 以上方可拆模，避免早期荷载导致裂痕）；

1. 运营阶段：定期进行结构检查（每年至少 1 次），重点关注受拉区、支座附近、钢筋密集区的裂痕情况；避免超载使用（如桥梁禁止超重车辆通行，建筑避免违规堆载）；对处于恶劣环境的杆件（如潮湿、含盐环境），定期涂刷保护剂，防止钢筋腐蚀。
