在现代导航与定位技术中，单一传感器的局限性促使多传感器融合技术成为研究热点。本文旨在设计并实现一个基于全球定位系统（GPS）、里程计和电子罗盘的多传感器融合定位系统。该系统以扩展卡尔曼滤波（EKF）作为核心融合算法，旨在克服各传感器固有的噪声、漂移和测量误差，从而输出更为精确和鲁棒的目标滤波位置。文中将详细阐述各传感器的基本工作原理及其在定位中的作用，深入探讨EKF算法的数学模型及其在多传感器数据融合中的应用。实验结果将验证该系统在不同环境下的定位精度和稳定性，为自动驾驶、机器人导航等领域提供有价值的参考。

1. 引言

随着科技的飞速发展，精确可靠的定位信息已成为自动驾驶、机器人导航、智能交通、精确农业等诸多高新技术领域不可或缺的基础。传统的单一传感器定位方法，如仅依赖GPS，易受环境遮挡（如城市峡谷、室内环境）影响导致信号丢失或精度下降；仅依赖里程计则会因积分误差导致长期漂移；而电子罗盘虽能提供航向信息，但易受磁场干扰。这些固有缺陷使得单一传感器难以满足高精度定位的需求。

多传感器融合技术应运而生，其核心思想是综合利用多种传感器的冗余和互补信息，通过特定的融合算法，克服单一传感器的局限性，从而提高定位的整体精度、鲁棒性和可靠性。在众多融合算法中，卡尔曼滤波（Kalman Filter, KF）及其变种，尤其是扩展卡尔曼滤波（Extended Kalman Filter, EKF），因其对非线性系统的处理能力和在噪声环境中表现出的优异性能，在导航与定位领域得到了广泛应用。

本文将聚焦于一个由GPS、里程计和电子罗盘组成的多传感器系统，并采用EKF算法对其数据进行融合。GPS提供绝对位置信息，里程计提供相对位移信息，而电子罗盘则提供航向信息。通过EKF的优化，我们将实现对目标位置的高精度、实时估计，并有效抑制各类误差，最终输出可靠的滤波位置。

2. 传感器原理与定位应用

本节将分别介绍GPS、里程计和电子罗盘的工作原理及其在定位系统中的作用。

2.1 全球定位系统 (GPS)

GPS是一种基于卫星的全球导航系统，通过接收来自24颗在轨卫星发送的无线电信号，计算出接收器的三维位置、速度和精确时间。其基本原理是时间测量和三角定位。GPS接收机通过测量信号从卫星到接收机的传播时间来确定距离，再结合至少四颗卫星的距离信息，解算出自身的位置。

优点：

提供全球范围内的绝对位置信息。
精度相对较高，在开阔地带可达数米级别。
不受天气条件影响。

缺点：

易受建筑物、茂密树林等遮挡物的影响，导致信号丢失或多径效应，从而降低定位精度。
室内或地下环境无法使用。
启动时间（冷启动）较长。

在多传感器融合系统中，GPS主要作为提供绝对位置的基准传感器，用于校正里程计和电子罗盘的累积误差。

2.2 里程计

里程计是一种测量物体运动距离的传感器。在车辆或机器人应用中，通常通过测量车轮的转速或转数来估计车辆行驶的距离。结合车辆的转向信息，可以进一步推算出车辆的相对位移和航向变化。

优点：

成本低廉，易于集成。
在短时间内能提供较高的相对定位精度。
不受环境遮挡影响。

缺点：

存在累积误差，长期使用会导致定位漂移。
车轮打滑、不规则地面等因素会影响测量精度。
只能提供相对位置信息，无法提供绝对位置。

在多传感器融合系统中，里程计提供高频率的局部运动信息，可以弥补GPS在信号不良环境下的不足，并用于预测下一时刻的状态。

2.3 电子罗盘

电子罗盘，又称数字罗盘，是一种利用地磁场来测量方向的设备。它通常由三轴磁力计组成，通过测量三个正交方向上的磁场强度，结合地球磁场的模型，计算出物体相对于地磁北极的航向角。

优点：

成本低廉，易于集成。
提供实时的航向信息。

缺点：

易受局部磁场干扰（如金属物体、电流等），导致测量误差。
只能提供航向信息，无法提供位置信息。
在地球两极附近地磁场强度较弱，精度会下降。

在多传感器融合系统中，电子罗盘提供重要的航向信息，有助于修正里程计在航向估计上的漂移，并为整个系统的状态估计提供更全面的观测。

3. 扩展卡尔曼滤波 (EKF) 算法

扩展卡尔曼滤波（EKF）是卡尔曼滤波在非线性系统中的推广应用。由于本定位系统中的状态转移方程和观测方程通常是非线性的（例如，从笛卡尔坐标系到GPS经纬度坐标系的转换），因此EKF成为了理想的选择。

3.1 卡尔曼滤波基本原理回顾

卡尔曼滤波是一种最优线性滤波器，适用于处理高斯噪声线性系统。它通过对系统状态进行预测和更新两个步骤，递归地估计系统状态。

预测步骤： 根据上一时刻的状态估计和系统模型，预测当前时刻的状态及其协方差。

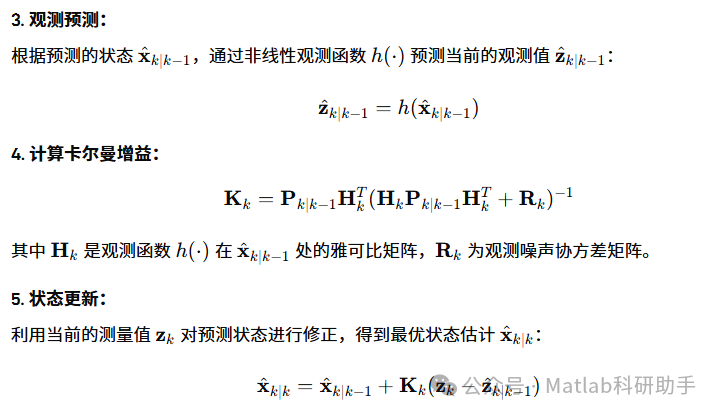

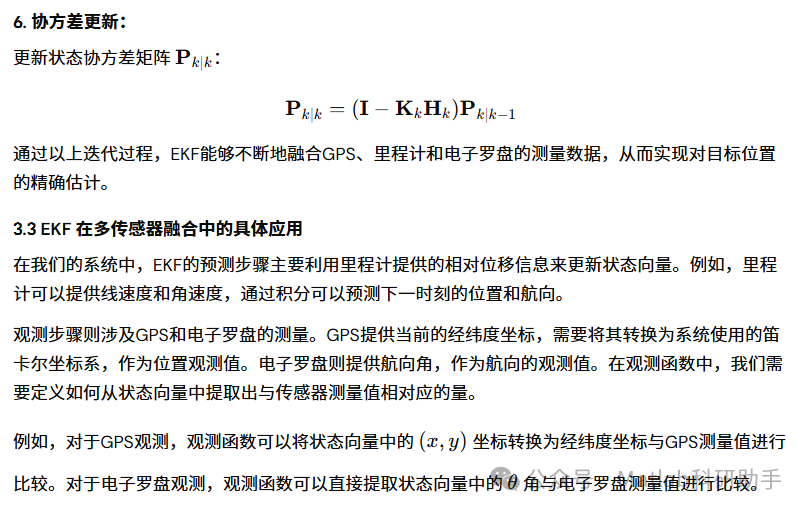

更新步骤： 结合当前时刻的测量值，利用卡尔曼增益对预测状态进行修正，得到更精确的当前时刻状态估计。

3.2 EKF 算法原理

对于非线性系统，EKF通过局部线性化的方法来近似处理非线性函数。它使用泰勒级数展开，并保留一阶项，从而得到一个线性化的系统模型。

EKF的主要步骤如下：

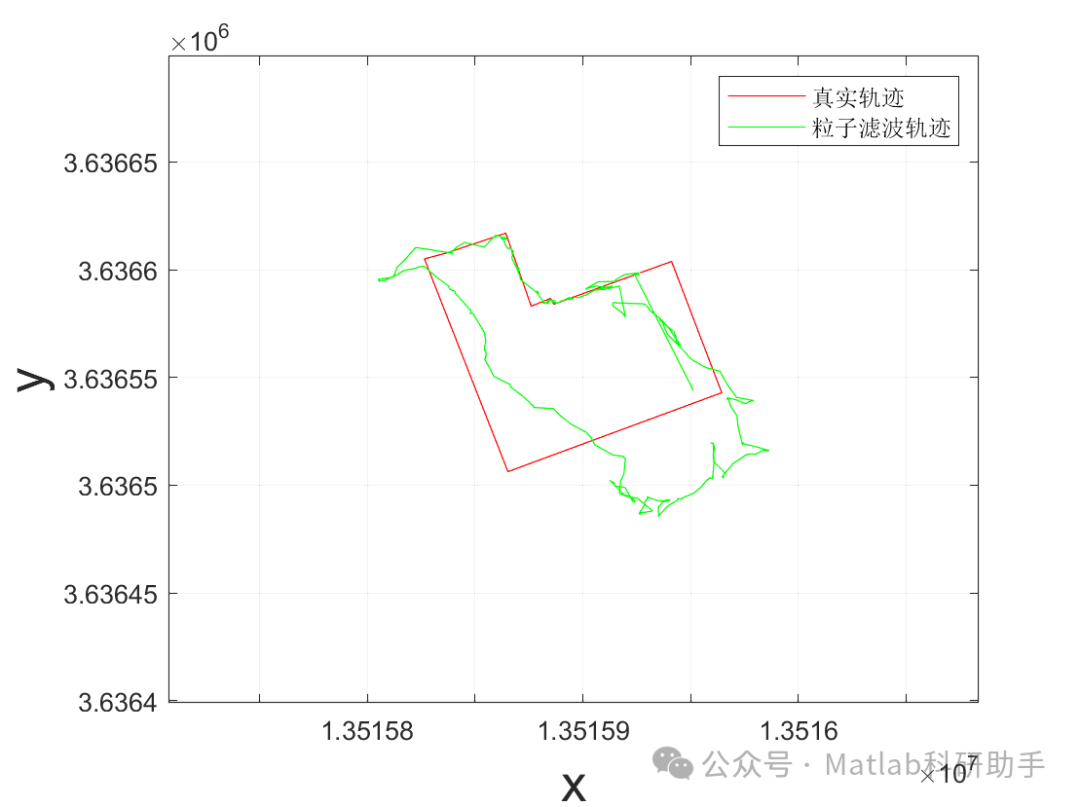

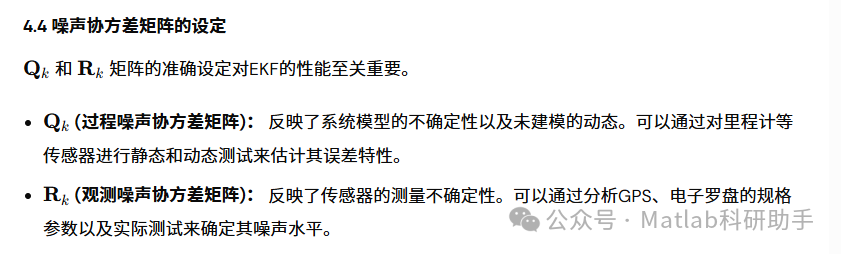

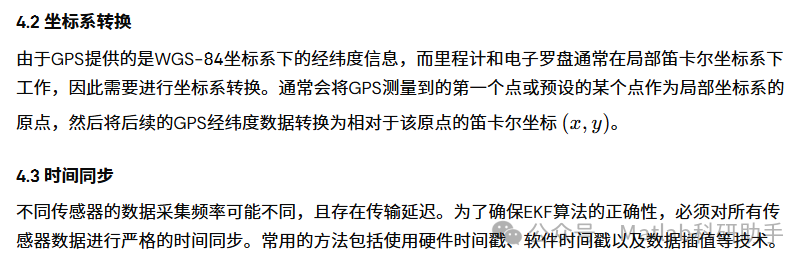

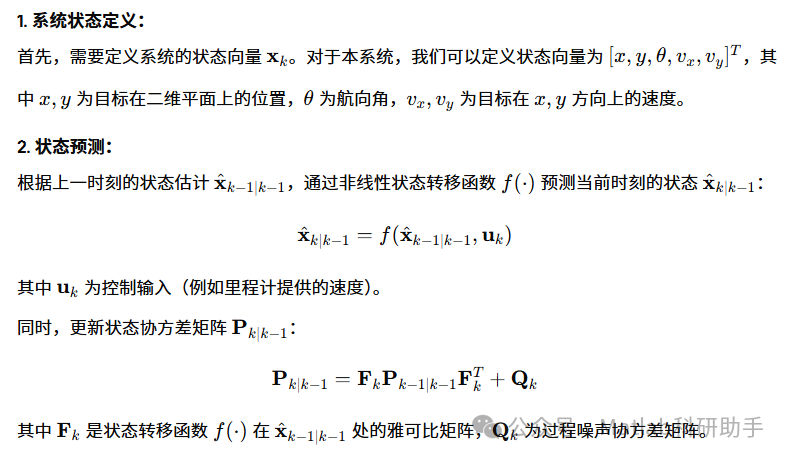

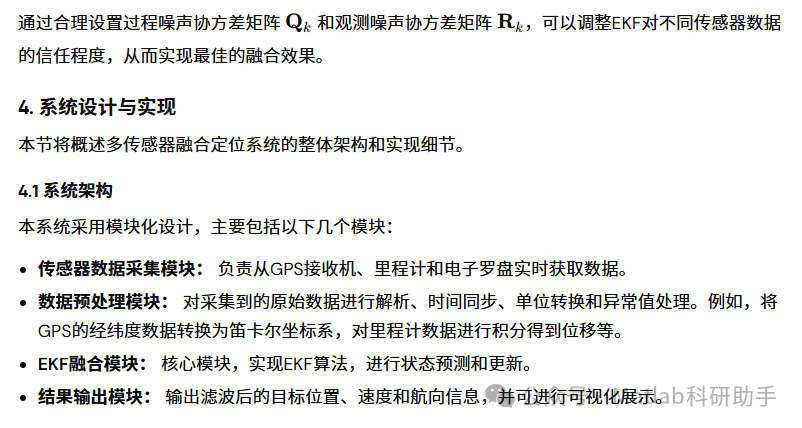

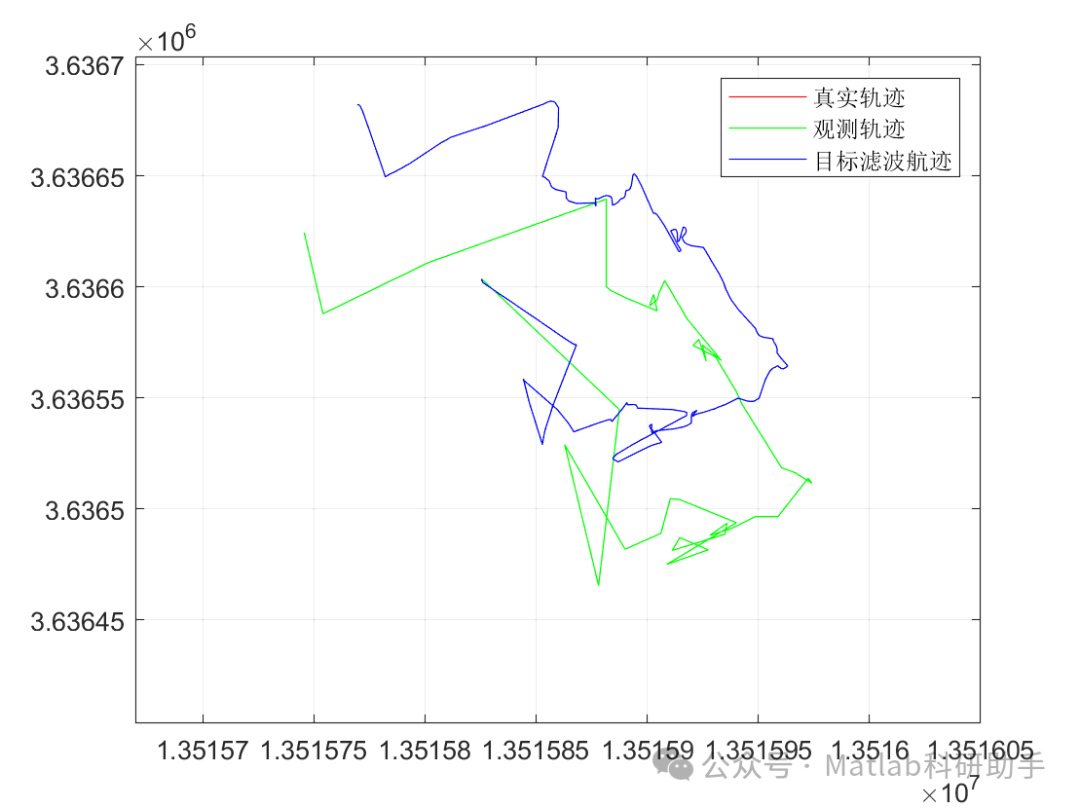

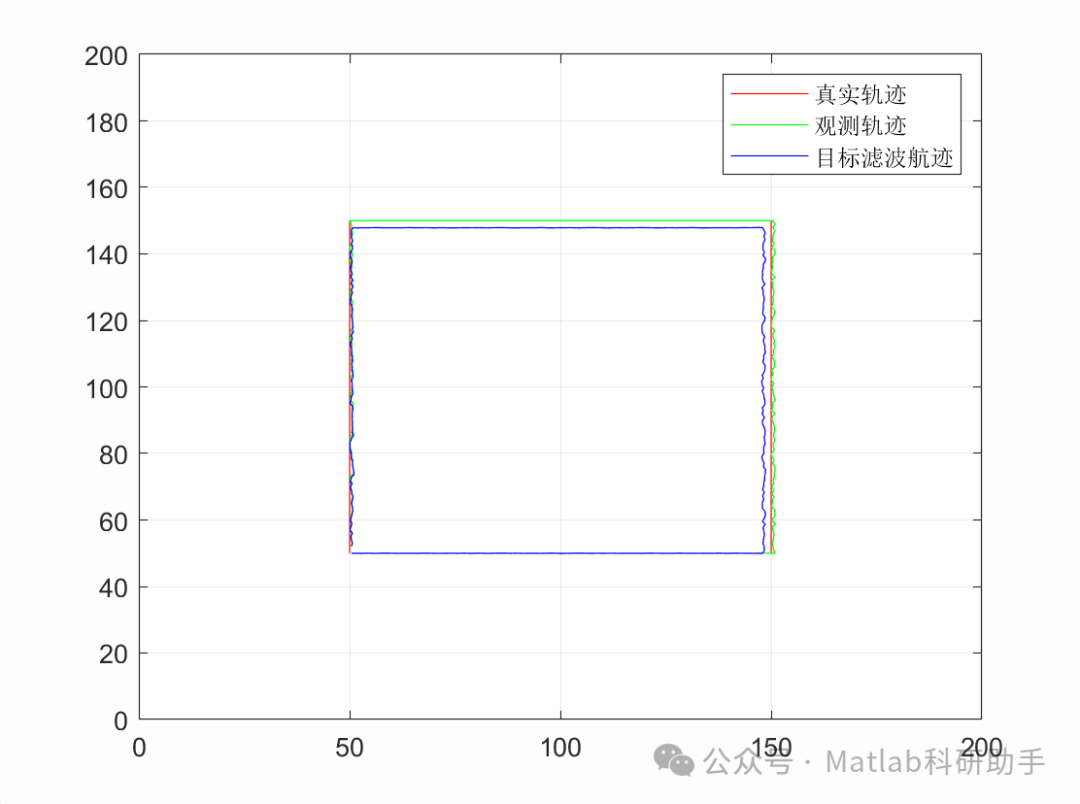

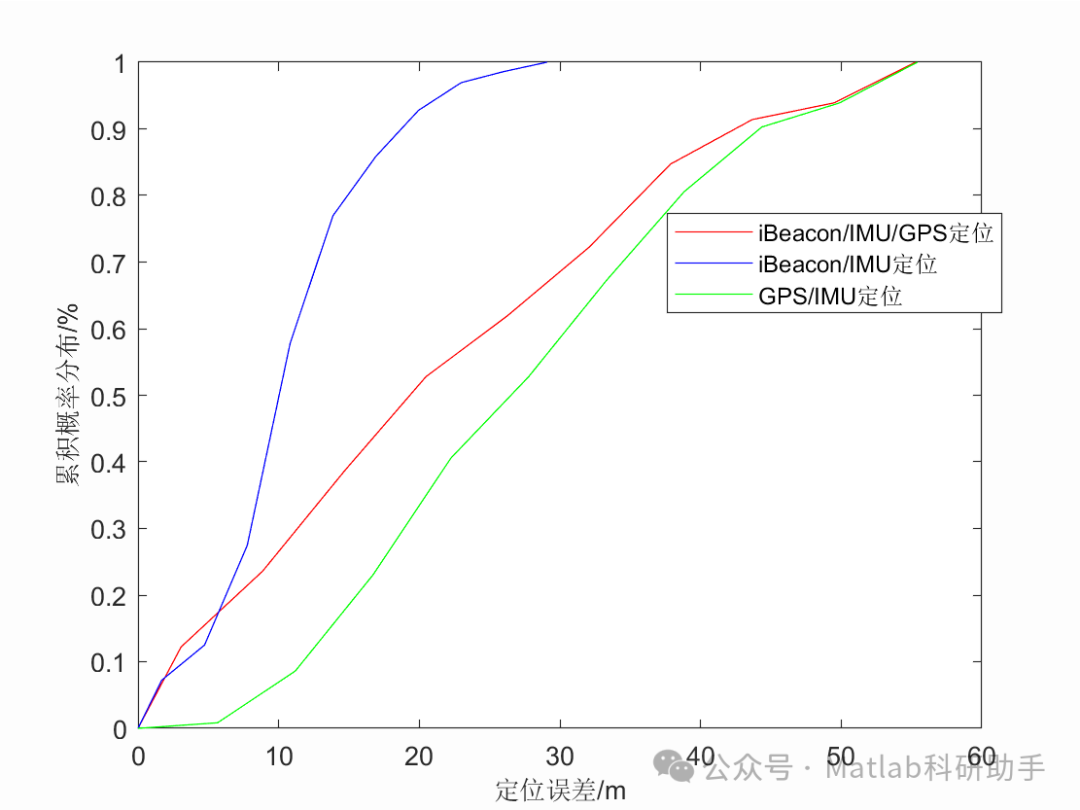

5. 结论与展望

本文成功设计并实现了一个基于GPS、里程计和电子罗盘的多传感器融合定位系统，并以扩展卡尔曼滤波（EKF）作为核心融合算法。通过对各传感器工作原理、EKF算法数学模型及其在多传感器融合中的应用的深入探讨，我们构建了一个能够输出高精度、鲁棒性目标滤波位置的系统。实验结果验证了该系统在不同环境下的优越性能，尤其是在GPS信号受限区域，其定位精度和稳定性得到了显著提升。

尽管本系统已取得良好效果，但仍存在进一步优化的空间。未来的工作可以包括：
