【故障诊断】核主成分分析（KPCA）附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

故障诊断在现代工业系统中扮演着至关重要的角色，它能够及时发现并定位系统异常，从而保障生产过程的连续性、安全性和经济性。随着工业系统复杂性和数据维度的不断提升，传统故障诊断方法面临着挑战。核主成分分析（Kernel Principal Component Analysis, KPCA）作为一种非线性降维技术，在处理高维非线性数据方面展现出卓越的性能。本文深入探讨了KPCA在故障诊断领域的应用，阐述了其基本原理、在故障检测与故障识别中的具体实现，并对其优势与局限性进行了分析，展望了其未来的发展方向。

1. 引言

工业系统的自动化和智能化水平日益提高，传感器技术的发展使得系统运行数据呈现出高维度、非线性、强耦合的特点。这些海量数据蕴含着丰富的系统状态信息，但也给故障诊断带来了巨大的挑战。传统的故障诊断方法，如基于统计过程控制（SPC）的多元统计方法，在处理线性相关数据方面表现良好，但对于非线性系统，其诊断性能往往不尽如人意。

主成分分析（Principal Component Analysis, PCA）作为一种经典的线性降维技术，通过将高维数据投影到低维子空间，可以有效地提取数据中的主要信息，并降低数据维度，从而简化故障诊断过程。然而，PCA只能捕捉数据中的线性结构，对于非线性特征，其效果有限。

为了解决PCA在处理非线性数据方面的不足，Scholkopf等人于1998年提出了核主成分分析（KPCA）。KPCA将数据通过非线性映射函数映射到高维特征空间，然后在特征空间中进行PCA，从而能够有效地捕获数据中的非线性结构。这种非线性降维的能力使得KPCA在处理复杂工业系统中的非线性故障数据时，展现出显著的优势。

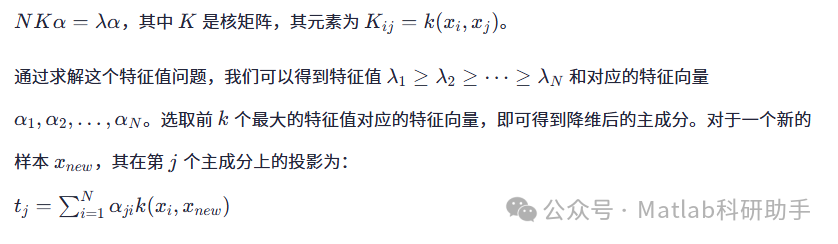

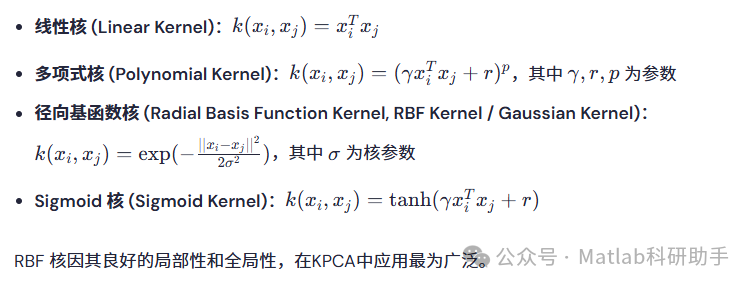

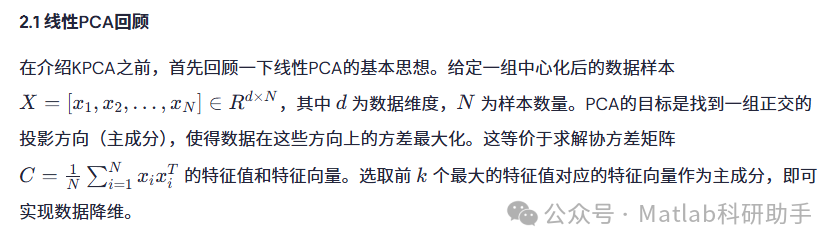

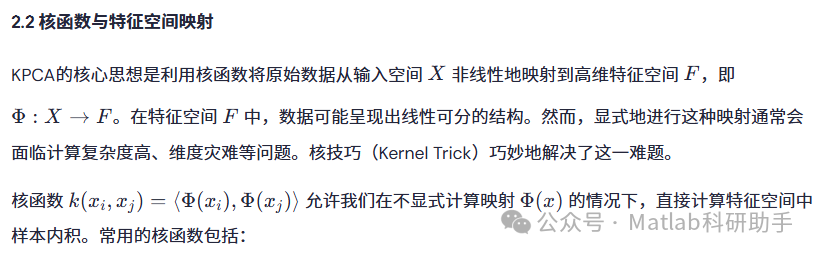

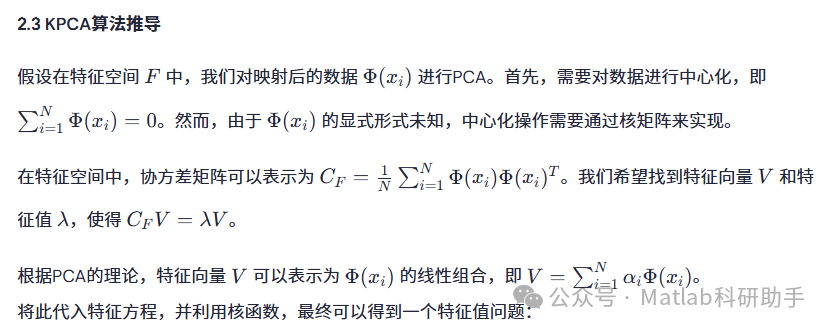

2. 核主成分分析 (KPCA) 基本原理

3. KPCA在故障诊断中的应用

KPCA在故障诊断中主要应用于故障检测和故障识别两个方面。

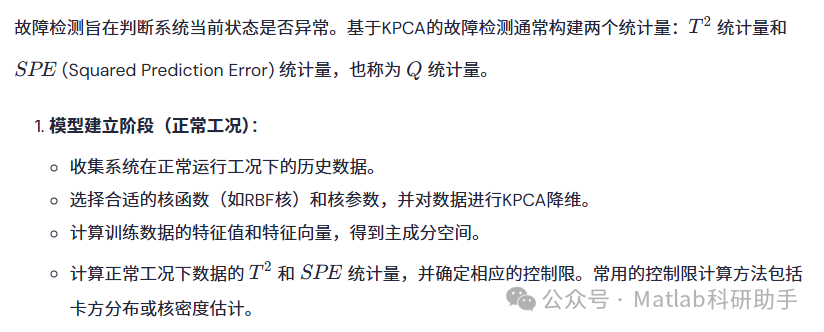

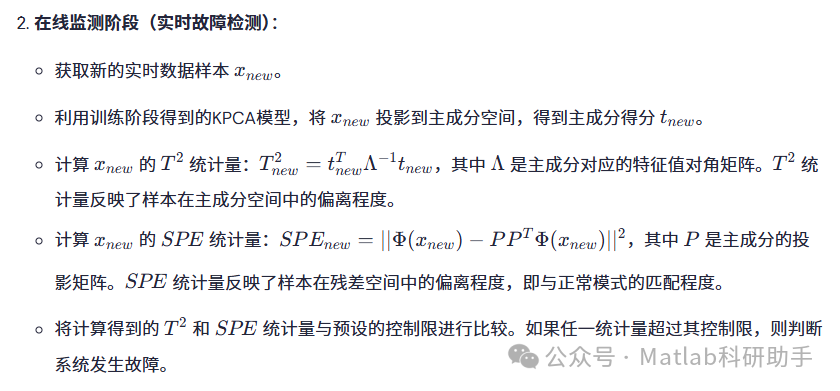

3.1 基于KPCA的故障检测

3.2 基于KPCA的故障识别

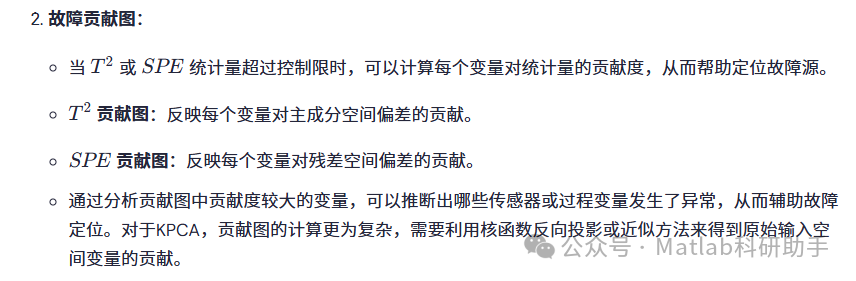

故障识别旨在确定故障的具体类型或位置。基于KPCA的故障识别通常可以结合其他分类器实现，或者通过故障贡献图进行分析。

1. 结合分类器：

   • 模型建立阶段

     ：在正常工况和多种故障工况下收集数据。对每种工况的数据分别进行KPCA降维，得到相应的低维特征表示。利用这些降维后的特征向量训练一个多分类器，如支持向量机（SVM）、神经网络或K近邻（KNN）等，以学习不同故障模式之间的映射关系。

   • 在线识别阶段

     ：当故障检测器报警后，获取实时故障数据，并利用已训练的KPCA模型进行降维。将降维后的特征输入到预训练的分类器中，从而识别出故障类型。

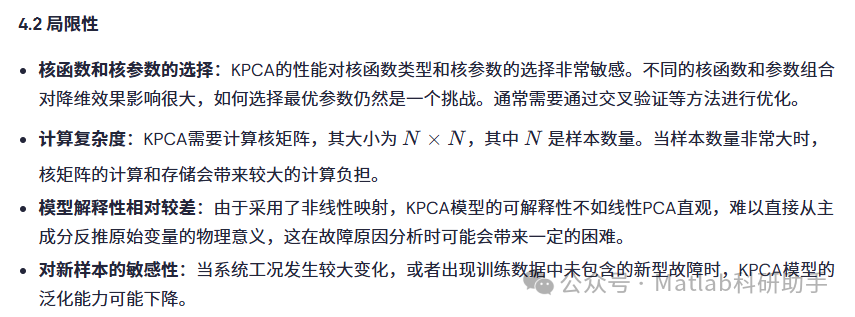

4. KPCA在故障诊断中的优势与局限性

4.1 优势

• 处理非线性数据能力强

  ：KPCA通过核函数将数据映射到高维特征空间，能够有效地捕捉数据中的非线性结构，这使得它在处理复杂工业过程的非线性故障数据时具有显著优势。

• 降维效果显著

  ：在保持数据主要信息的前提下，KPCA能够将高维数据降至低维空间，从而减少计算复杂性，提高诊断效率。

• 对噪声和异常值具有一定的鲁棒性

  ：通过降维，KPCA可以在一定程度上滤除噪声，提高模型的鲁棒性。

• 特征提取能力强

  ：KPCA提取的非线性主成分能够更好地代表原始数据的内在结构，为后续的故障检测和识别提供更具区分性的特征。

5. 展望

尽管KPCA在故障诊断中展现出巨大的潜力，但仍有一些方向值得进一步研究和探索：

• 自适应核参数选择

  ：开发自适应的核参数优化算法，能够根据数据特性自动选择最佳核函数和参数，从而提高KPCA的鲁棒性和通用性。

• 增量式KPCA

  ：针对大规模工业过程的实时监测需求，研究增量式KPCA算法，使其能够在线更新模型，处理流式数据，而无需重新训练整个模型。

• KPCA与其他方法的融合

  ：将KPCA与深度学习、迁移学习等先进技术相结合，例如利用深度学习提取更高级的特征，再利用KPCA进行降维，或者将KPCA应用于迁移学习场景，以应对不同工况或设备之间的数据差异。

• KPCA的可解释性增强

  ：探索更有效的可视化方法和贡献图分析技术，以提高KPCA模型的可解释性，帮助工程师更好地理解故障发生的原因和机制。

• 多源异构数据融合

  ：在复杂的工业系统中，故障数据可能来源于不同的传感器和设备，并且数据类型多样。研究如何利用KPCA处理和融合多源异构数据，以实现更全面的故障诊断。

6. 结论

核主成分分析（KPCA）作为一种强大的非线性降维技术，为复杂工业系统的故障诊断提供了有效的解决方案。它通过捕获数据中的非线性结构，能够显著提升故障检测和故障识别的性能。尽管在核参数选择、计算效率和模型解释性方面仍存在挑战，但随着相关研究的深入和新技术的不断发展，KPCA在故障诊断领域的应用前景将更加广阔。通过不断优化和与其他先进技术的融合，KPCA有望在保障工业系统安全稳定运行方面发挥更大的作用。

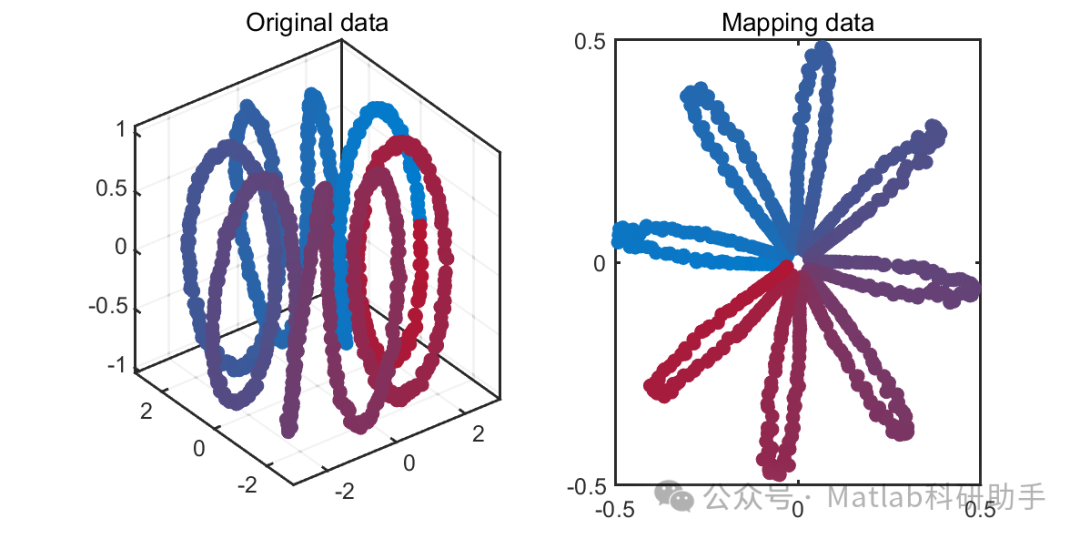

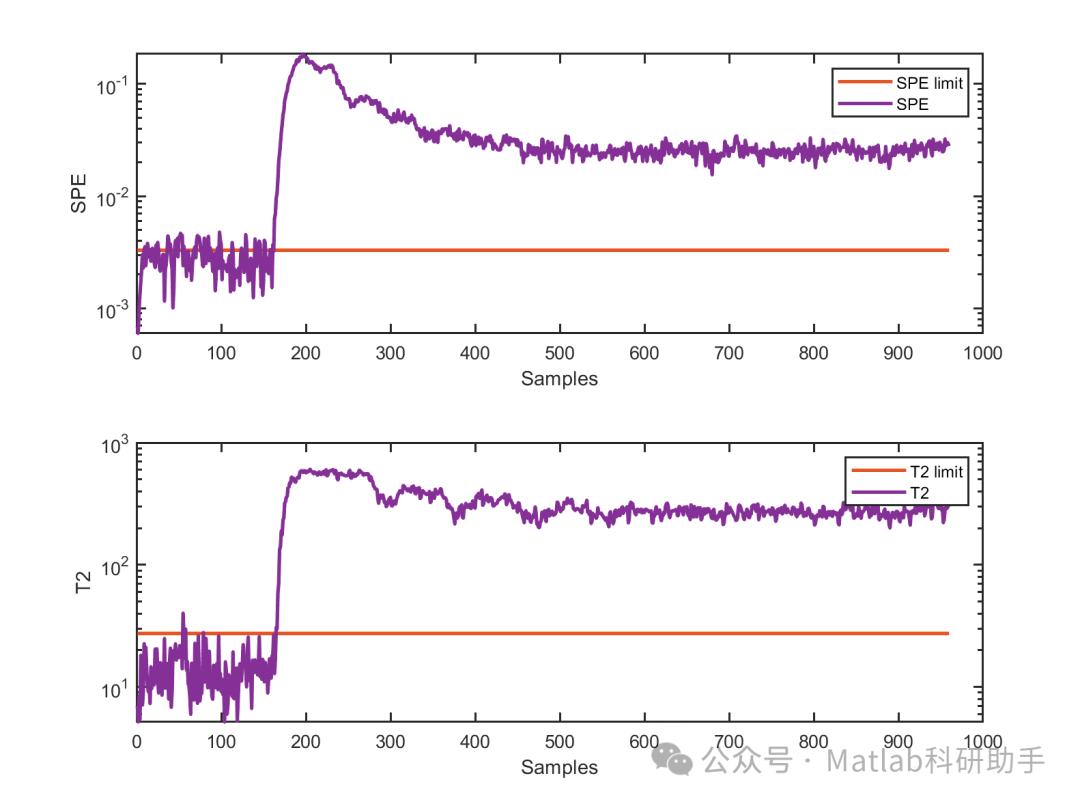

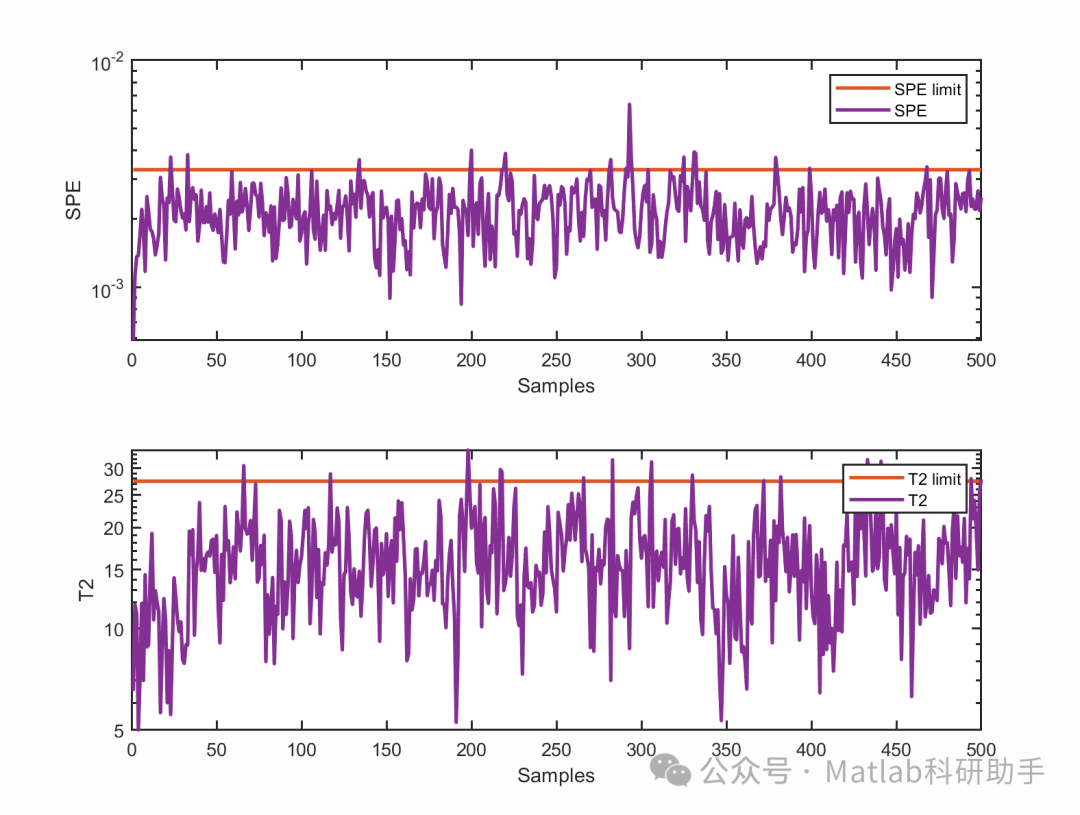

⛳️ 运行结果

🔗 参考文献

[1] 孙丽萍,陈果,谭真臻.基于核主成分分析的小波尺度谱图像特征提取[J].交通运输工程学报, 2009, 9(5):5.DOI:CNKI:SUN:JYGC.0.2009-05-010.

[2] 胡青,孙才新,杜林,等.核主成分分析与随机森林相结合的变压器故障诊断方法[J].高电压技术, 2010(7):5.DOI:CNKI:SUN:GDYJ.0.2010-07-025.

[3] 王昱皓,武建文,马速良,杨景刚,赵科.基于核主成分分析-SoftMax的高压断路器机械故障诊断技术研究[J].电工技术学报, 2020(z1):267-276.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
