在信号处理领域，速度同步线性啁啾变换（Velocity Synchronous Linear Chirplet Transform）作为一种强有力的分析工具，在处理复杂的非平稳信号时展现出独特的优势，尤其在涉及旋转机械振动分析、雷达目标检测以及声学信号处理等领域中发挥着关键作用。

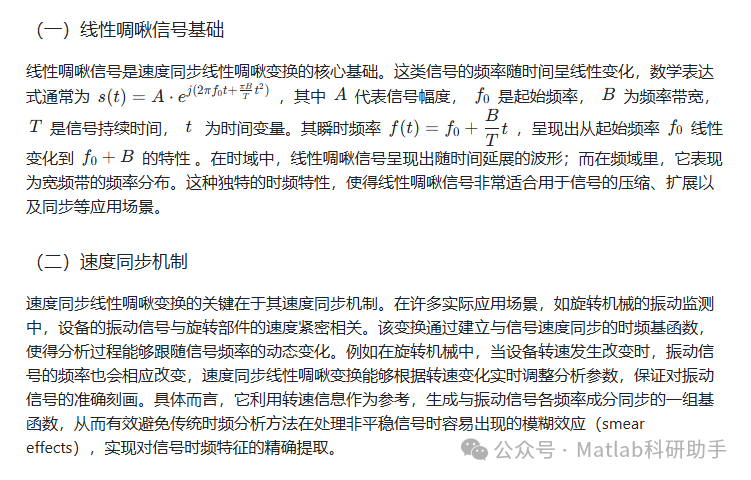

一、基本原理

二、变换特点

（一）高分辨率时频分析

速度同步线性啁啾变换具备出色的时频分辨率，能够清晰地分辨出信号在时间和频率维度上的细微变化。相较于传统的短时傅里叶变换（STFT），它克服了 STFT 窗口大小固定导致的时频分辨率矛盾问题。在处理具有快速频率变化的信号时，STFT 由于窗口固定，无法同时在时间和频率上提供高精度的分辨率，而速度同步线性啁啾变换能够根据信号频率的动态变化，自适应地调整时频窗口，从而在整个分析过程中保持高分辨率，精确地捕捉信号的时频特征。

（二）对非平稳信号的适应性

对于非平稳信号，尤其是那些频率随时间呈现复杂变化的信号，速度同步线性啁啾变换展现出强大的适应性。许多实际信号，如旋转机械在启动、变速、加载等过程中的振动信号，以及雷达探测中由于目标运动产生的多普勒频移信号，都具有非平稳特性。该变换通过与信号速度同步的机制，能够有效跟踪信号频率的实时变化，将复杂的非平稳信号分解为多个具有明确物理意义的线性啁啾分量，为进一步的信号分析和特征提取提供了有力支持。

（三）抑制噪声干扰

在实际信号采集过程中，噪声干扰是不可避免的问题。速度同步线性啁啾变换在一定程度上能够抑制噪声的影响。通过构建与信号特征相匹配的时频基函数，它能够增强信号中有效成分的能量聚集，而噪声由于其随机性和无规律性，在这种基于特定信号特征的变换下，其能量分布更为分散。因此，在变换后的时频域中，信号与噪声的分离度更高，便于后续通过阈值处理等方法进一步去除噪声，提高信号的质量和可分析性。

三、实现过程

（一）信号预处理

在进行速度同步线性啁啾变换之前，首先需要对原始信号进行预处理。这一步骤主要包括去除信号中的直流分量、滤波处理以消除高频噪声干扰以及对信号进行归一化等操作。去除直流分量能够避免其对后续时频分析的影响，使分析结果更聚焦于信号的动态变化部分；滤波处理则根据信号的频率范围，选择合适的滤波器（如低通、带通滤波器），去除信号中混入的高频噪声，这些噪声可能会干扰线性啁啾变换对信号真实特征的提取；归一化操作将信号的幅值统一到一定范围内，有利于后续变换过程中的参数计算和结果分析。

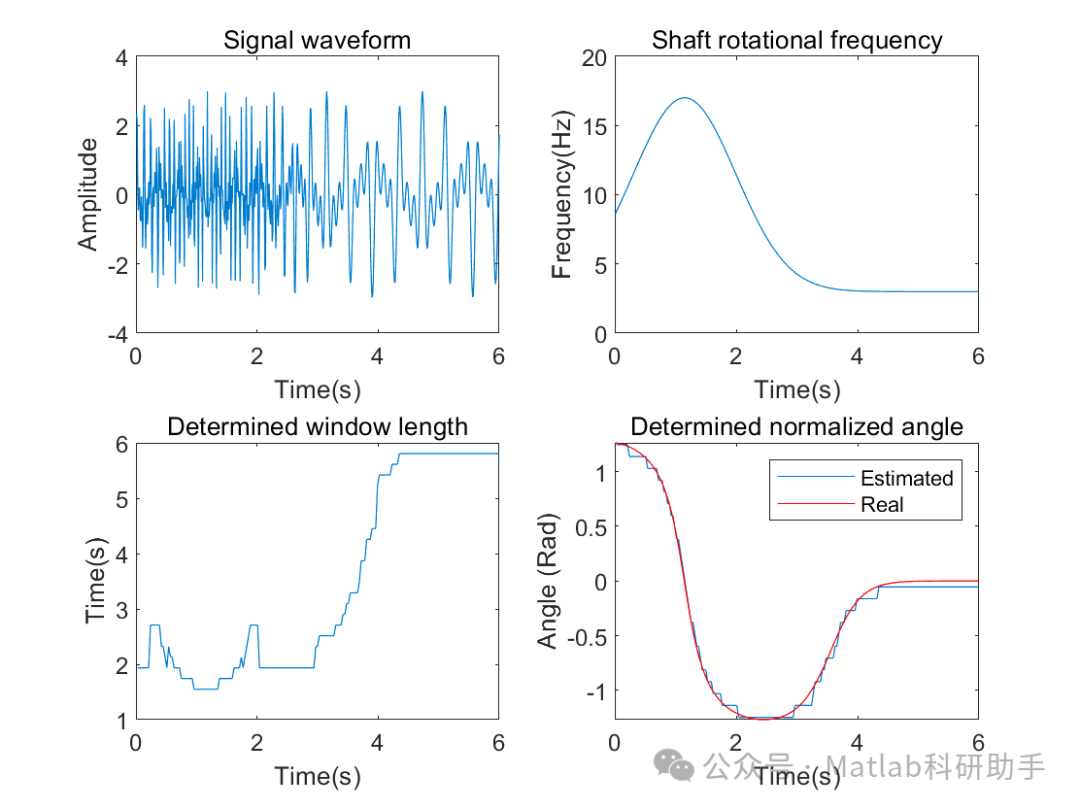

（二）转速信息获取与同步

对于与速度相关的信号分析，准确获取转速信息至关重要。在旋转机械等应用场景中，可以通过安装转速传感器（如光电编码器、磁电式转速传感器等）来直接测量设备的转速。获取到的转速信号经过处理后，作为速度同步线性啁啾变换的参考信号。变换算法根据转速信息实时调整时频基函数的参数，使其与信号的频率变化保持同步。例如，当转速发生变化时，算法能够相应地改变线性啁啾基函数的频率变化斜率，确保对振动信号中各频率成分的准确跟踪和分析。

（三）线性啁啾变换计算

在完成信号预处理和转速同步准备后，进行线性啁啾变换的具体计算。这一过程通常基于离散化的信号数据进行。通过构建一系列与转速同步的线性啁啾基函数，利用内积运算等方法将原始信号投影到这些基函数上，得到信号在不同时频点的系数。这些系数反映了信号在对应时频位置的能量分布情况，从而形成信号的时频表示。在计算过程中，为了提高计算效率和精度，可以采用快速算法（如基于快速傅里叶变换的算法）来加速基函数与信号的卷积运算等操作。

（四）结果分析与解读

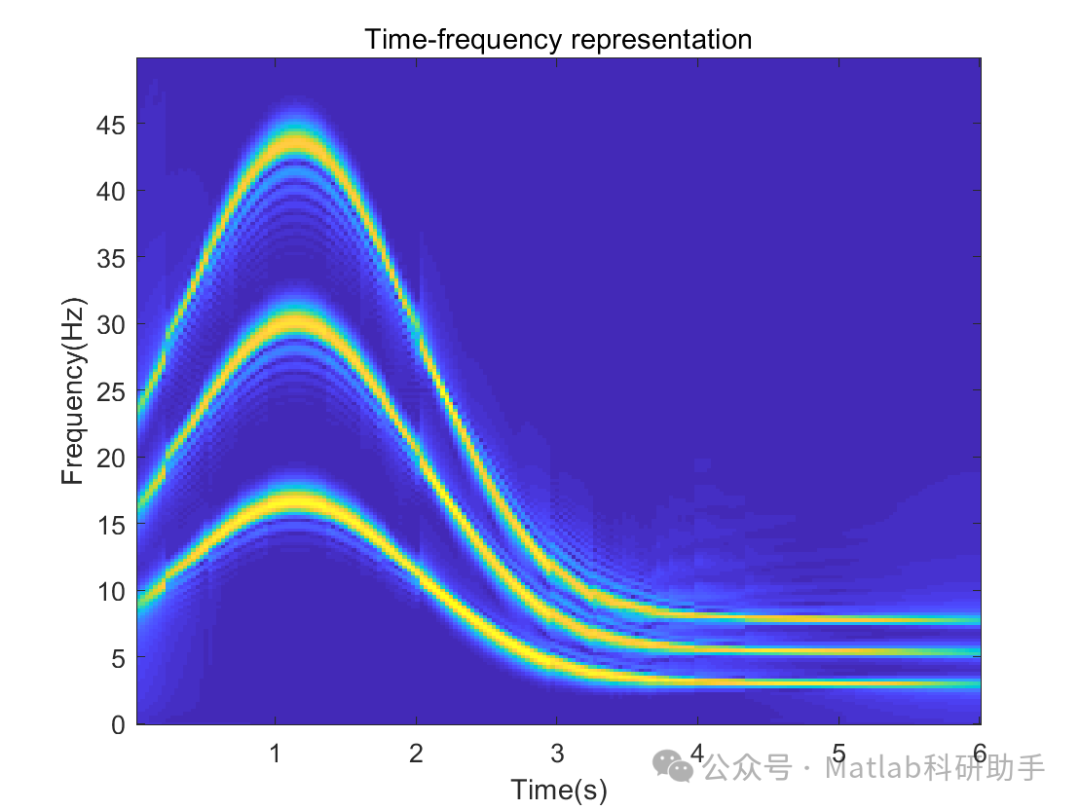

对计算得到的时频变换结果进行分析和解读是最终目的。通过观察时频图中信号能量的分布情况，可以直观地了解信号频率随时间的变化规律。例如，在旋转机械故障诊断中，正常运行状态下的振动信号在时频图上具有特定的能量分布模式，而当设备出现故障（如轴承磨损、齿轮裂纹等）时，振动信号的频率成分会发生改变，在时频图上表现为能量分布的异常变化。通过对比正常与故障状态下的时频图特征，可以准确识别故障类型和故障发生的时间点，为设备维护和故障预警提供重要依据。

四、应用实例

（一）旋转机械故障诊断

在旋转机械领域，速度同步线性啁啾变换广泛应用于故障诊断。以风力发电机的齿轮箱为例，齿轮箱在运行过程中，由于齿轮的啮合、磨损等因素，会产生复杂的振动信号。当齿轮出现故障（如齿面磨损、断齿等）时，振动信号的频率特征会发生明显变化。通过在齿轮箱关键部位安装振动传感器，采集振动信号并进行速度同步线性啁啾变换分析。在时频图上，可以清晰地观察到正常运行时齿轮啮合频率及其谐波成分的能量分布规律。当齿轮出现故障时，会出现额外的频率成分或原有频率成分的能量异常变化，如故障特征频率的出现及其幅值的增大等。根据这些时频特征的变化，能够准确判断齿轮箱是否存在故障以及故障的类型和严重程度，提前采取维护措施，避免设备突发故障造成的巨大损失。

（二）雷达目标检测与跟踪

在雷达信号处理中，速度同步线性啁啾变换也发挥着重要作用。雷达发射的线性啁啾信号在遇到目标后会产生回波，由于目标的运动（如飞机、船舶等的移动），回波信号会产生多普勒频移。速度同步线性啁啾变换可以根据雷达系统获取的目标运动速度信息，对回波信号进行处理。通过分析变换后的时频图，能够精确地检测到目标的存在，同时根据目标回波信号在时频域中的位置和变化，实现对目标的跟踪。例如，在对空中飞行目标的监测中，雷达回波信号经过速度同步线性啁啾变换后，在时频图上目标回波表现为具有特定斜率和位置的能量聚集区域，通过持续跟踪这些能量区域在时频图上的变化，可以实时获取目标的速度、距离和方位等信息，为空中交通管制、军事侦察等应用提供关键数据支持。

（三）声学信号处理

在声学领域，速度同步线性啁啾变换可用于分析具有速度相关特性的声学信号。例如，在对高速行驶列车的噪声分析中，列车运行速度的变化会导致其产生的噪声频率特性发生改变。通过在列车周围布置声学传感器，采集噪声信号并结合列车的速度信息进行速度同步线性啁啾变换。在时频分析结果中，可以清晰地分辨出不同速度下列车噪声的主要频率成分及其随时间的变化情况。这有助于研究人员深入了解列车噪声产生的机理，为噪声控制和优化列车设计提供依据。此外，在水下声学探测中，对于运动目标（如潜艇、鱼类等）产生的声学信号，利用速度同步线性啁啾变换也能够有效地提取目标的运动特征和声学特征，实现对水下目标的检测、识别和跟踪。
