🔥 内容介绍

在生理信号检测领域，心电图（ECG）和光电容积描记法（PPG）是两种常用的无创监测技术，广泛应用于心血管功能评估。基于这两种信号，可提取脉搏传导时间（PTT）、心率变异性（HRV）和脉搏率变异性（PRV）等关键参数，为人体健康状态监测提供重要依据。

一、ECG 与 PPG 信号基础

（一）ECG 信号

ECG 信号记录了心脏在每个心动周期中产生的生物电活动变化，其波形包含 P 波、QRS 波群和 T 波等特征成分。P 波反映心房的去极化过程，QRS 波群对应心室的去极化，T 波则代表心室的复极化。ECG 信号具有较高的时间分辨率和稳定性，是评估心率、心律以及心脏电生理功能的 “金标准”，常通过贴在胸部、手腕等部位的电极片采集。

（二）PPG 信号

PPG 信号通过检测血液中血红蛋白对特定波长光线的吸收变化来反映血管容积的周期性波动。当光源发出的光线照射到皮肤表面时，部分光线被皮肤组织、肌肉等吸收，部分被血液反射或透射，随着心脏搏动，血管内血液容积变化，导致反射或透射光强发生周期性变化，从而形成 PPG 波形。PPG 信号采集方便，可通过手指、耳垂等部位的传感器获取，其波形通常包含一个陡峭的上升沿（收缩期）和相对平缓的下降沿（舒张期）。

二、PTT 的检测

（一）PTT 的概念

PTT 指的是心脏射血产生的脉搏波从心脏传播到外周血管某一特定点所需的时间。它与血压存在密切关联，一般来说，PTT 缩短提示血压升高，反之则可能血压降低，因此可作为无创血压监测的重要间接指标。

（二）基于 ECG 和 PPG 的 PTT 检测

在 ECG 和 PPG 信号联合检测中，PTT 通常定义为 ECG 信号的 R 波峰值到对应的 PPG 信号脉搏波峰值（或起点）之间的时间差。具体检测步骤如下：

1. 信号预处理：对采集到的 ECG 和 PPG 信号进行滤波（如去除工频干扰、基线漂移）和降噪处理，确保信号质量。

1. 特征点提取：在 ECG 信号中识别 R 波峰值，这是由于 QRS 波群中的 R 波幅度最大，易于检测；在 PPG 信号中确定脉搏波的特征点（如峰值或起点），峰值对应血管容积最大的时刻，起点则是脉搏波开始传播到检测点的时刻。

1. 计算 PTT：将同一心动周期内 ECG 的 R 波峰值时刻与 PPG 的特征点时刻相减，得到该周期的 PTT 值，通过连续计算可获得 PTT 的动态变化。

三、HRV 的检测

（一）HRV 的概念

HRV 是指连续心跳间期的微小时间差异，反映了自主神经系统对心脏节律的调控作用。自主神经系统中的交感神经和副交感神经共同影响心率，HRV 降低通常与心血管疾病、糖尿病等疾病风险增加相关，是评估自主神经功能的重要指标。

（二）基于 ECG 的 HRV 检测

ECG 信号是提取 HRV 的主要来源，检测过程如下：

1. R 波检测与间期计算：准确识别 ECG 信号中的 R 波峰值，计算相邻两个 R 波之间的时间间隔（R-R 间期），形成 R-R 间期序列。

1. 序列预处理：对 R-R 间期序列进行异常值剔除（如由于噪声或心律失常导致的异常间期）和插值处理，得到均匀采样的序列。

1. HRV 参数提取：从预处理后的序列中提取时域参数（如标准差、均值等）、频域参数（如低频功率、高频功率及其比值）和非线性参数（如近似熵、分形维数等），全面评估 HRV 特性。

四、PRV 的检测

（一）PRV 的概念

PRV 与 HRV 类似，指的是连续脉搏波间期的时间变化，可通过 PPG 信号提取。由于 PPG 信号采集便捷，在无法获取 ECG 信号的场景下，PRV 可作为 HRV 的替代指标，用于评估心率的变异性。

（二）基于 PPG 的 PRV 检测

基于 PPG 信号的 PRV 检测流程与 HRV 类似，主要包括：

1. 脉搏波特征点检测：识别 PPG 信号中每个脉搏波的峰值（或起点），确定相邻两个特征点之间的时间间隔（P-P 间期），形成 P-P 间期序列。

1. 序列预处理：去除 P-P 间期序列中的异常值（如运动 artifact 导致的错误间期），并进行插值处理，使其满足后续分析的要求。

1. PRV 参数提取：同 HRV 一样，可提取时域、频域和非线性参数。研究表明，在正常生理状态下，PRV 与 HRV 具有较高的一致性，但在某些病理状态或信号质量不佳时，二者可能存在差异。

五、应用场景

（一）心血管疾病监测

通过 ECG 和 PPG 信号检测 PTT、HRV 和 PRV，可用于高血压、冠心病等心血管疾病的早期筛查和病情监测。例如，HRV 降低是冠心病患者预后不良的重要预测指标，PTT 的动态变化可用于高血压患者的血压趋势评估。

（二）睡眠监测

在睡眠过程中，HRV 和 PRV 的变化与睡眠分期密切相关。结合 ECG 和 PPG 信号检测这些参数，可辅助判断睡眠质量，识别睡眠呼吸暂停等睡眠障碍。

（三）运动生理评估

运动时，人体心血管系统会发生适应性变化，PTT、HRV 和 PRV 可反映运动强度对心脏功能的影响。通过实时监测这些参数，可指导运动训练，避免运动过度导致的心血管损伤。

六、检测中的挑战与应对

（一）信号质量干扰

ECG 信号易受肌电干扰、电极接触不良影响，PPG 信号则容易受到运动 artifact、环境光干扰。应对方法包括采用先进的滤波算法（如自适应滤波、小波变换）、优化传感器设计（如使用抗运动干扰的 PPG 传感器）以及在信号采集过程中减少被监测者的活动。

（二）特征点检测准确性

ECG 的 R 波和 PPG 的脉搏波特征点检测准确性直接影响 PTT、HRV 和 PRV 的计算结果。可采用基于模板匹配、阈值自适应调整等改进的特征点检测算法，提高在噪声环境下的检测精度。

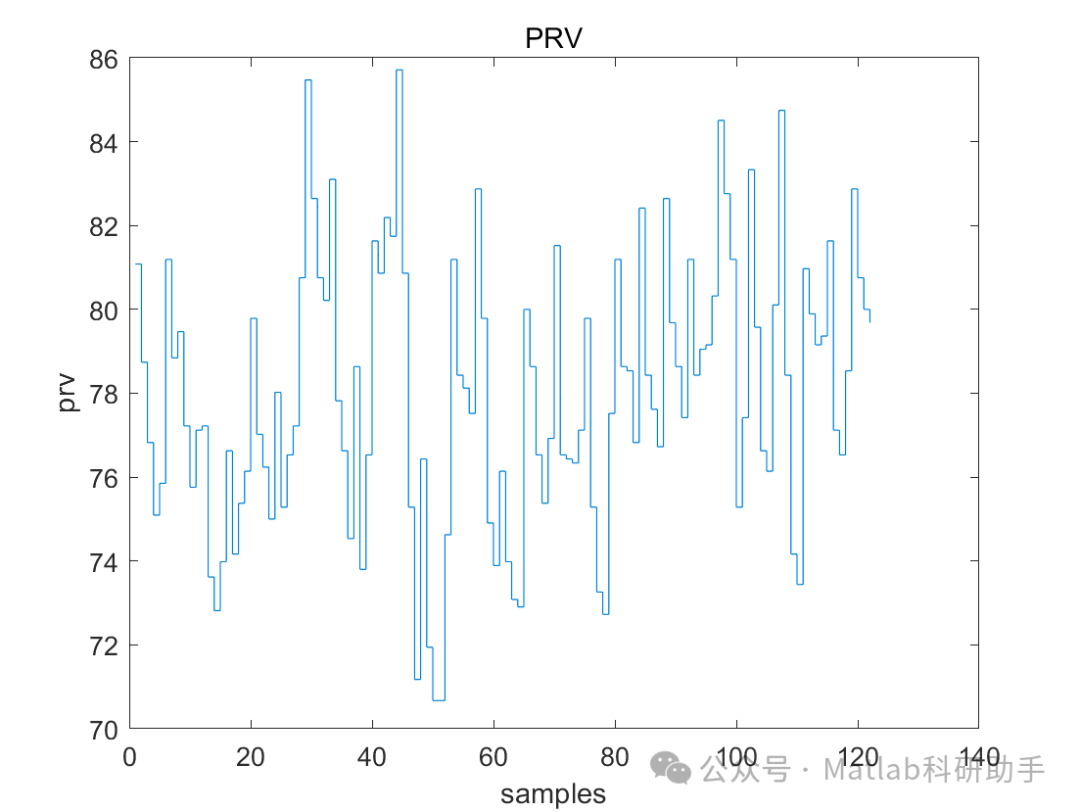

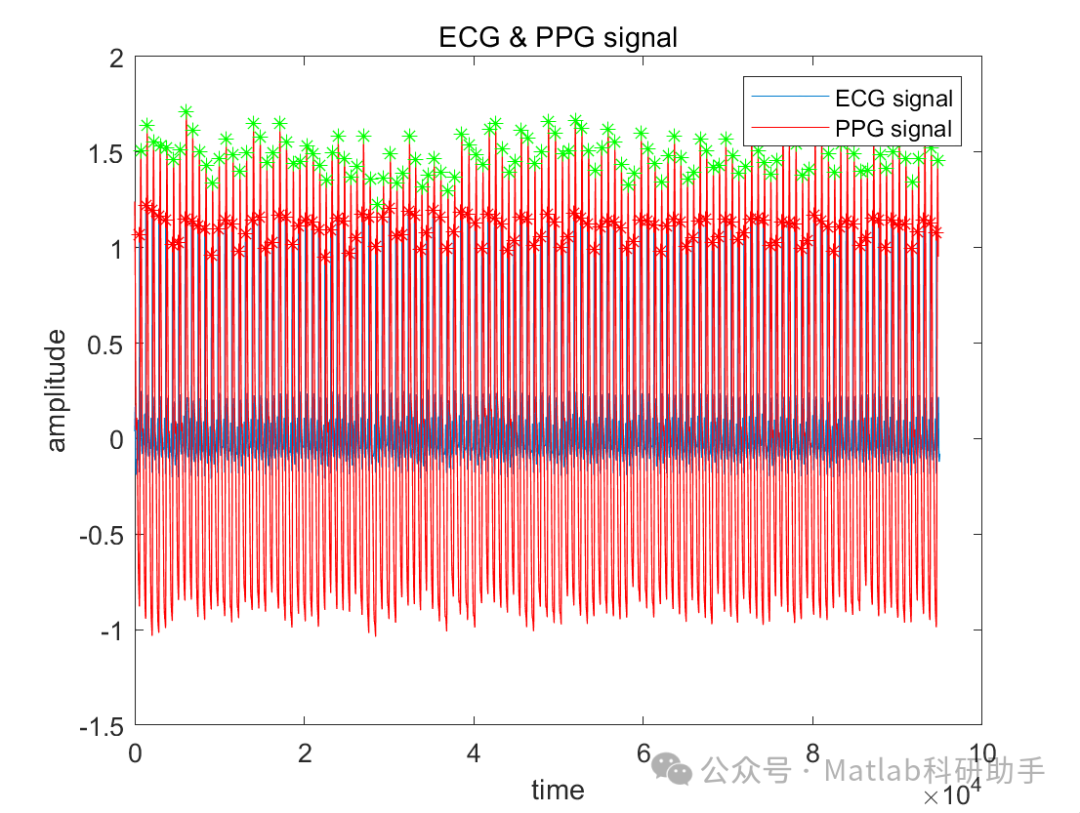

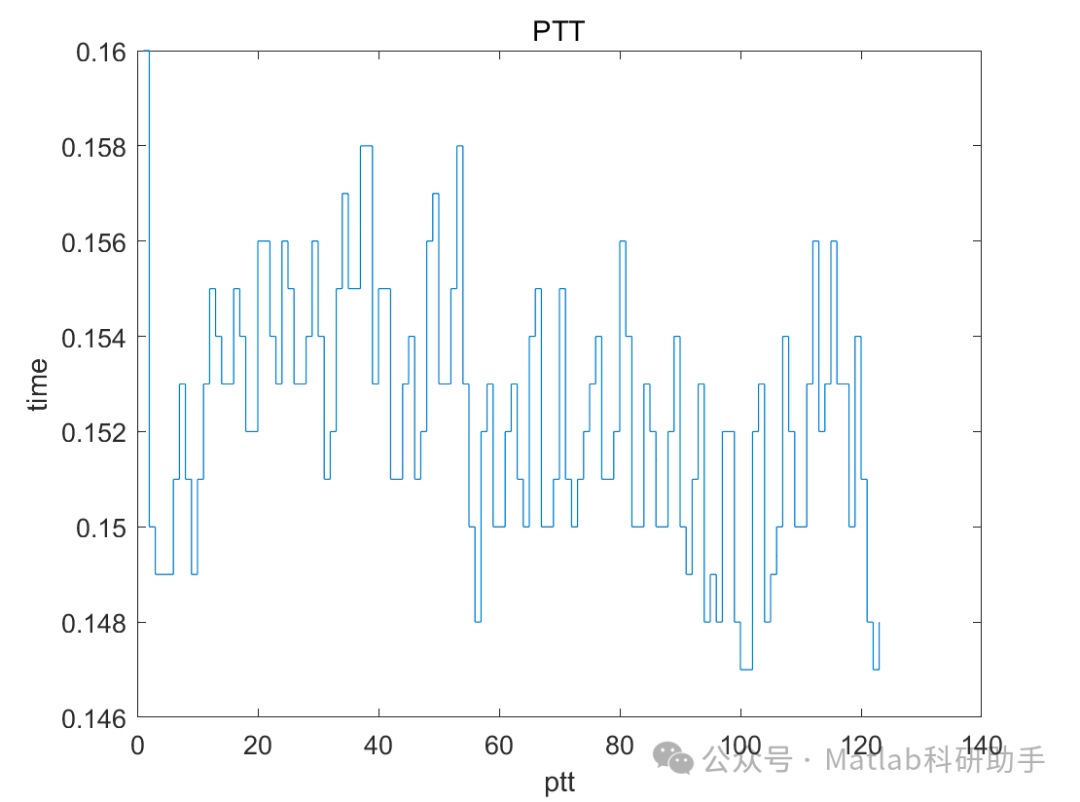

⛳️ 运行结果

🔗 参考文献

[1] 郭丽华.基于PPG信号的无袖带连续性血压测量方法研究[D].浙江大学,2011.DOI:CNKI:CDMD:2.1011.069236.

[2] 洋洋,陈小惠.基于心电脉搏信号的无创血压算法研究[J].微型机与应用, 2016, 35(5):5.DOI:10.3969/j.issn.1674-7720.2016.05.029.

[3] 刘增丁,陈骥,汤敏芳.基于波形时域特征和动态差分阈值的脉搏波传导时间检测算法[J].生物医学工程学杂志, 2017, 34(3):6.DOI:CNKI:SUN:SWGC.0.2017-03-002.
