🔥 内容介绍

随着风能在电力系统中的占比不断提升,风电功率的波动性和不确定性对电网的安全稳定运行带来了严峻挑战。风场景生成与削减技术通过模拟风电功率的可能变化场景,并筛选出具有代表性的典型场景,为电力系统规划、调度和风险评估提供了重要依据。传统的场景生成方法(如蒙特卡洛模拟)往往会产生大量冗余场景,增加计算复杂度;而场景削减则需在保留关键信息的前提下减少场景数量,提高决策效率。

无监督聚类算法无需先验标签,能通过数据自身的分布特征实现场景的自动分组,是风场景生成与削减的核心技术。其中,m-ISODATA(改良的迭代自组织数据分析技术)、k-means(k 均值)和 HAC(层次聚类分析)算法在聚类精度、计算效率和适应性方面各具优势。本研究旨在对比三种算法在风场景生成与削减中的应用效果,为电力系统风电不确定性处理提供技术参考。

二、风场景生成与削减的基本流程

风场景生成与削减主要包括三个环节:原始场景生成、聚类分析和典型场景筛选。

  1. 原始场景生成:基于历史风电数据,通过概率模型(如 Weibull 分布、高斯混合模型)或时间序列模型(如 ARIMA、LSTM)生成大量可能的风电功率场景,覆盖风电功率的波动范围。例如,利用蒙特卡洛方法生成 1000 个包含 24 小时风电功率的场景,每个场景对应一组时间序列数据。
  1. 聚类分析:采用无监督聚类算法对原始场景进行分组,将相似的场景归为一类,确保同类场景具有相近的风电波动特征。
  1. 典型场景筛选:从每个聚类中选取代表性场景(如聚类中心),并根据聚类规模赋予权重,最终形成少量(如 5-10 个)典型场景,用于后续的电力系统分析。

三、核心无监督聚类算法原理

(一)k-means 算法

k-means 是一种基于距离的划分式聚类算法,核心思想是通过迭代优化将数据划分为 k 个簇,使簇内数据相似度高、簇间数据相似度低。

  1. 算法步骤:
  • 随机选择 k 个初始聚类中心;
  • 计算每个场景与各中心的距离(如欧氏距离),将场景分配至最近的簇;
  • 重新计算各簇的均值作为新的聚类中心;
  • 重复迭代至聚类中心稳定或达到最大迭代次数。
  1. 优势与局限:
  • 优势:计算速度快,适用于大规模场景(如 1000 个以上场景);
  • 局限:需预先指定 k 值,对初始中心敏感,易陷入局部最优,对非凸分布数据聚类效果较差。

(二)m-ISODATA 算法

m-ISODATA 是 ISODATA 算法的改良版本,通过动态调整簇数量(合并或分裂簇)优化聚类结果,适用于数据分布未知的场景。

  1. 算法步骤:
  • 初始化参数:初始簇数、最小簇内样本数、最大迭代次数等;
  • 计算样本间距离,合并距离小于阈值的簇,分裂标准差过大的簇;
  • 迭代更新簇中心,直至满足终止条件(如簇数量稳定)。
  1. 优势与局限:
  • 优势:无需预设簇数,能自动适应数据分布,对风电场景的复杂波动特征适应性强;
  • 局限:计算复杂度高于 k-means,对阈值参数敏感,大规模场景下效率较低。

(三)HAC 算法

HAC 是一种层次化聚类算法,通过逐步合并或分裂簇构建聚类树( dendrogram ),最终形成不同粒度的聚类结果。

  1. 算法步骤:
  • 初始将每个场景视为一个独立簇;
  • 计算簇间距离(如最短距离、最长距离、平均距离),合并距离最近的两个簇;
  • 重复合并过程,直至形成一个包含所有样本的簇;
  • 根据聚类树的截断高度确定最终簇数量。
  1. 优势与局限:
  • 优势:无需预设簇数,能直观展示场景间的层次关系,适合分析场景的演化规律;
  • 局限:计算复杂度高(时间复杂度为 O (n²)),不适用于超大规模场景,对噪声敏感。

四、基于聚类算法的风场景生成与削减实现

(一)数据预处理

以某风电场 1 年的小时级风电功率数据(采样间隔 1 小时,共 8760 个数据点)为基础,通过以下步骤生成原始场景:

  1. 采用 ARMA 模型拟合风电功率的时间序列特征;
  1. 加入随机扰动模拟不确定性,生成 500 个原始场景(每个场景为 24 小时风电功率曲线);
  1. 对场景数据进行归一化处理,消除量纲影响。

(二)聚类算法参数设置

  1. k-means:通过肘部法确定最优 k 值(本研究中 k=6 ),距离度量采用欧氏距离,最大迭代次数 100。
  1. m-ISODATA:初始簇数设为 5,最小簇样本数 30,合并阈值 0.15,分裂阈值 0.3,最大迭代次数 50。
  1. HAC:采用 Ward 方法(最小化簇内方差)计算簇间距离,通过轮廓系数确定最优簇数(k=6)。

(三)场景削减结果与评价

1. 典型场景筛选

三种算法均从 500 个原始场景中筛选出 6 个典型场景,每个场景的权重为对应簇的样本数占比。例如:

  • k-means 生成的典型场景覆盖了风电功率的低、中、高负荷区间,权重分别为 0.12、0.25、0.18、0.20、0.15、0.10;
  • HAC 算法的典型场景更注重场景间的层次关系,高波动场景与平稳场景的区分度显著。

五、结论与展望

(一)结论

  1. k-means 算法适合对实时性要求高的场景削减任务(如日前调度),但需合理预设 k 值;
  1. m-ISODATA 算法在聚类精度和适应性上表现最优,适用于对场景代表性要求高的规划类问题;
  1. HAC 算法能揭示场景间的层次关系,适合分析风电波动的演化规律,但计算成本较高。

(二)展望

  1. 结合改进算法(如核 k-means、密度峰值聚类)提升非凸分布场景的聚类效果;
  1. 引入场景概率权重的动态更新机制,增强典型场景对风电不确定性的跟踪能力;
  1. 拓展算法在多风电场联合场景生成与削减中的应用,考虑空间相关性对聚类结果的影响。

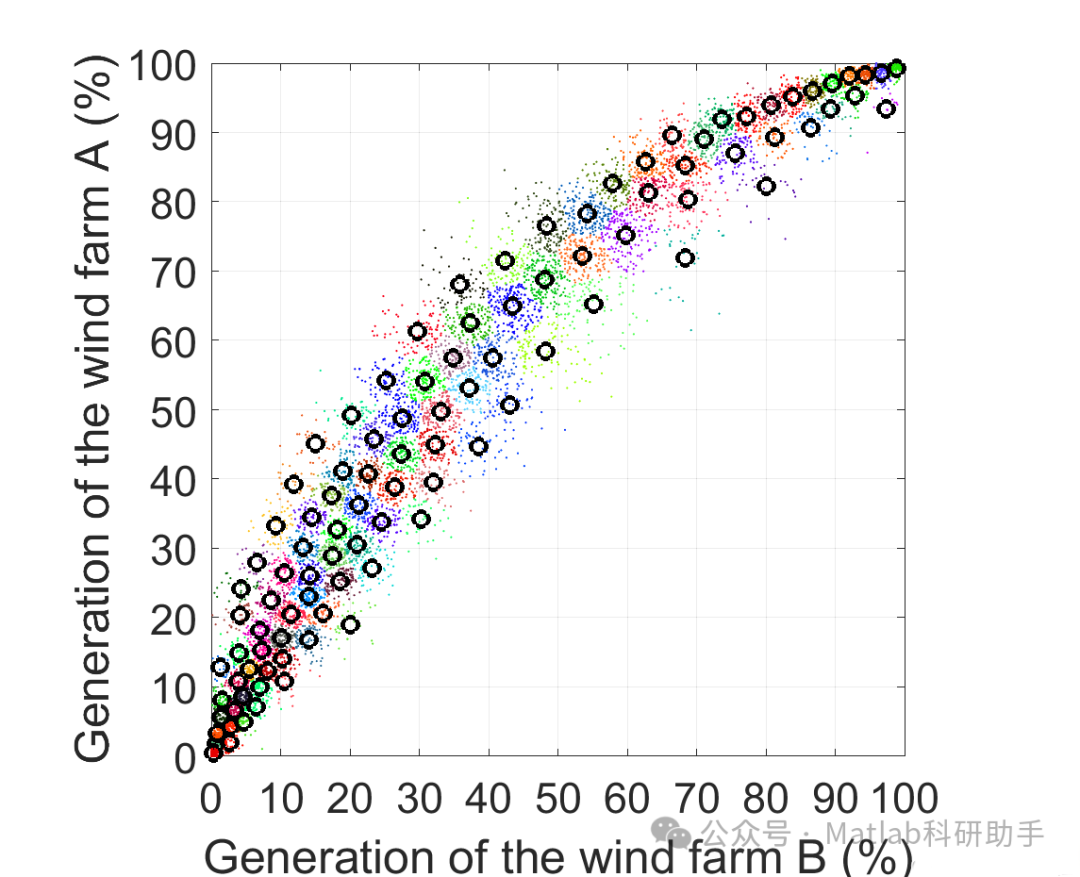

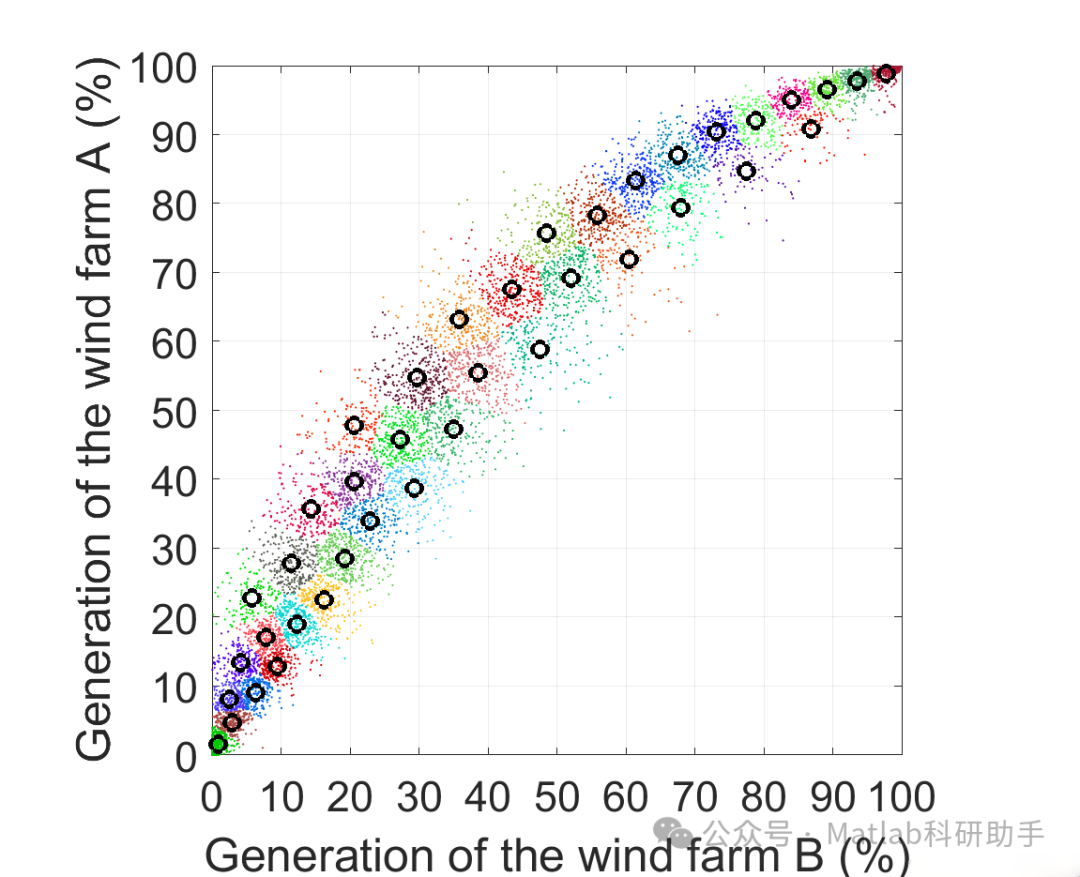

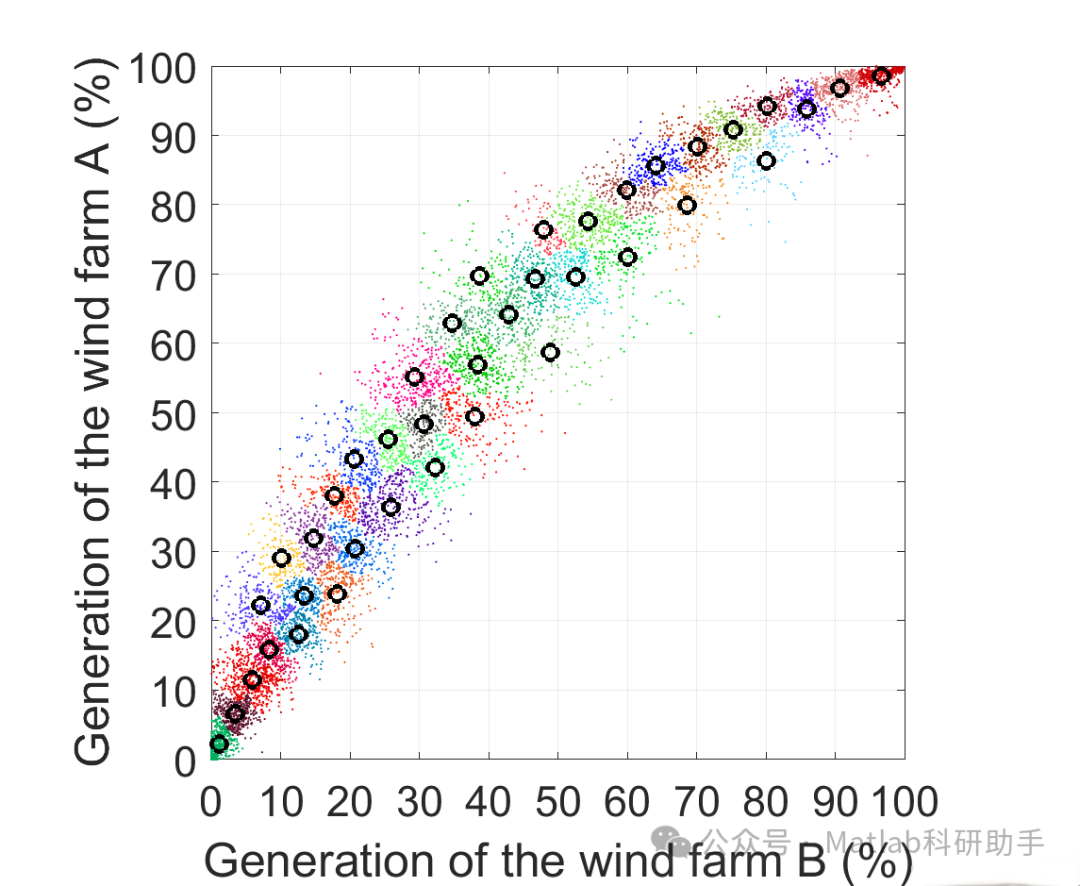

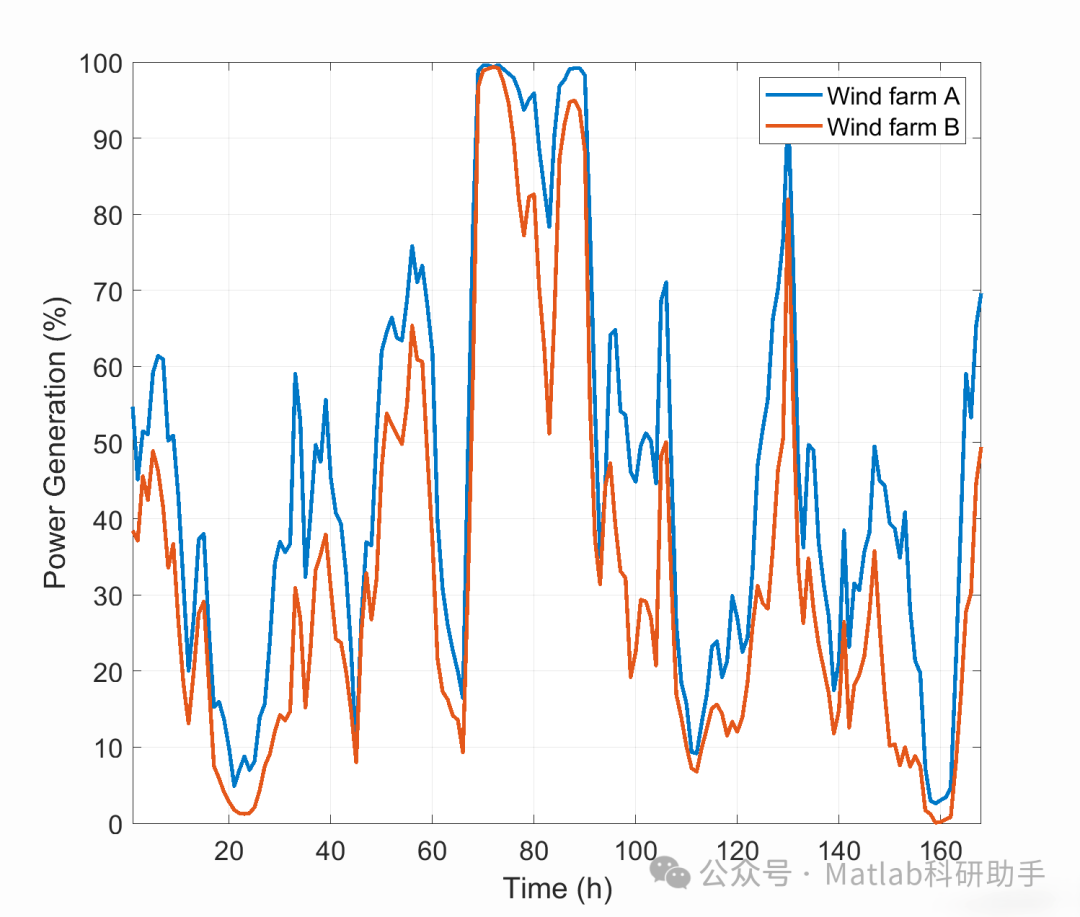

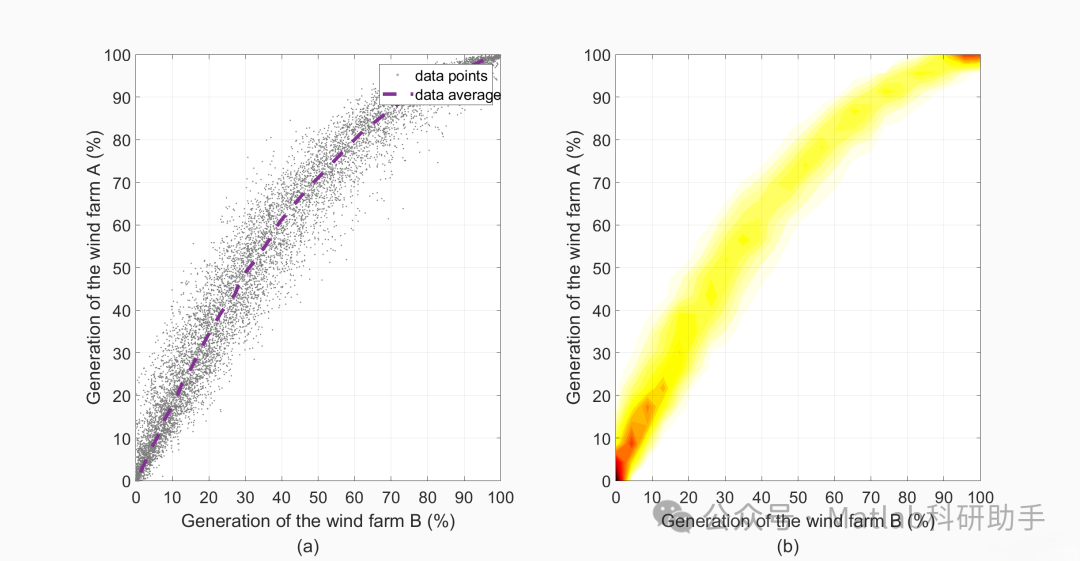

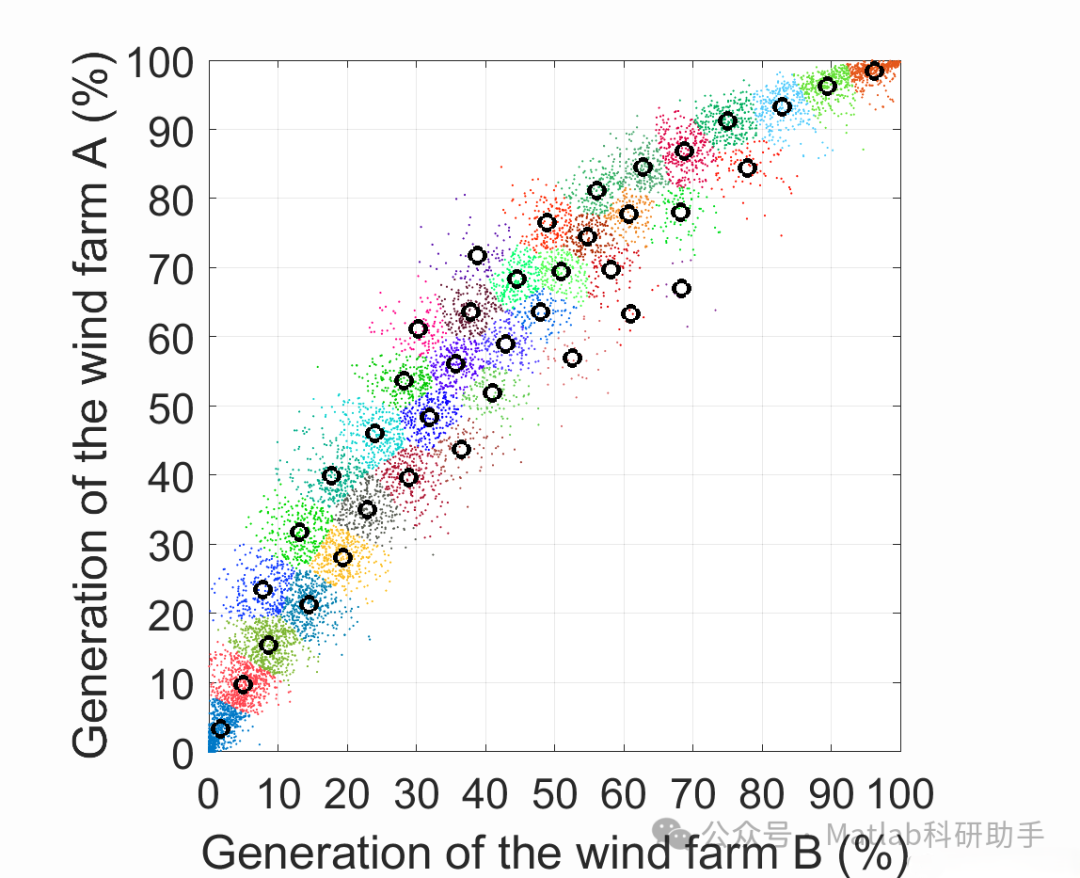

⛳️ 运行结果








🔗 参考文献

[1] 贾秋燕.基于DW-DPoS的碳质押融资贷款风险识别与监管研究——以电力上市企业为例[D].中南财经政法大学,2022.

[2] 白福均,高建瓴,宋文慧,等.半监督模糊聚类算法的研究与改进[J].通信技术, 2018, 51(5):5.DOI:10.3969/j.issn.1002-0802.2018.05.013.

[3] 毛颖超.基于模糊算法和径向基神经网络的聚类研究[D].大连理工大学,2020.
