【控制】水下机器人双机械手系统动态建模与控制仿真附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

水下机器人（Underwater Robot，UUV）作为一种重要的海洋作业工具，在海洋资源勘探、海底设施维护、水下救援等领域发挥着日益重要的作用。特别是搭载机械手的UUV，能够执行更为复杂精细的水下任务，例如海底管线的维修、深海设备的组装等。然而，由于水下环境的复杂性，诸如洋流干扰、水动力阻尼、通讯延迟等因素，使得水下机器人双机械手系统的控制面临着巨大的挑战。因此，对该系统进行动态建模与控制仿真，对于提高UUV的作业效率、安全性以及降低运营成本具有重要的理论意义和应用价值。

本文旨在探讨水下机器人双机械手系统的动态建模方法，并基于仿真平台设计有效的控制策略。首先，将深入剖析该系统的组成及运动学特性，随后着重建立其动力学模型，并考虑水动力因素的影响。最后，针对模型的特点，设计合理的控制算法，并通过仿真实验验证控制器的有效性。

一、水下机器人双机械手系统概述

水下机器人双机械手系统通常由以下几个部分组成：水下运载平台、双机械臂、视觉系统、传感器系统以及控制系统。水下运载平台负责提供运动能力，使机械臂能够到达目标工作区域。双机械臂则负责执行具体的抓取、操作等任务。视觉系统提供环境感知能力，辅助机械臂进行精确定位和抓取。传感器系统包括力传感器、角度传感器等，用于感知机械臂的姿态、力矩等信息，为控制系统提供反馈。控制系统则是整个系统的核心，负责协调各个部分的工作，实现对机械臂的精确控制。

对于双机械手系统而言，其运动学建模是后续动力学建模与控制的基础。运动学建模主要描述机械臂各关节的运动关系，以及末端执行器相对于基坐标系的位姿。常用的方法包括DH参数法、旋量法等。DH参数法通过建立连杆坐标系，用四个参数描述相邻连杆之间的关系，能够清晰地描述机械臂的结构。旋量法则利用指数积公式，将机械臂的运动表示为一系列旋量的组合，能够简化运动学计算。选择何种方法取决于具体应用的复杂度和精度要求。

二、水下机器人双机械手系统动力学建模

动力学建模旨在建立描述机械臂运动与力之间关系的数学模型。与陆地机器人相比，水下机器人的动力学建模更加复杂，需要考虑水动力因素的影响。常用的动力学建模方法包括拉格朗日法、牛顿-欧拉法等。拉格朗日法基于能量守恒原理，通过建立系统的拉格朗日方程，推导出动力学方程。牛顿-欧拉法则基于力和力矩平衡原理，分别建立各连杆的运动方程和力矩方程，并进行联立求解。

在水下环境中，需要考虑以下水动力因素：

• 附加质量力矩 (Added Mass and Inertia):

   机器人运动时，会带动周围的水一起运动，相当于增加了机器人的质量和惯性，从而产生附加质量力和力矩。

• 阻尼力矩 (Damping Forces and Torques):

   机器人运动时，会受到水的阻力，阻力与机器人的速度和角速度有关。

• 浮力和重力 (Buoyancy and Gravity):

   机器人受到向上的浮力和向下的重力，两者之间的差异会影响机器人的稳定性。

• 洋流干扰 (Ocean Current):

   洋流会对机器人产生推力，影响机器人的运动轨迹。

为了提高模型的精度，需要对这些水动力参数进行准确的估计。常用的方法包括实验方法和理论方法。实验方法通过水池实验或者CFD仿真，测量机器人在水中运动时的阻力系数、附加质量等参数。理论方法则基于水动力学理论，推导出水动力参数的计算公式。

建立动力学模型后，需要进行模型验证。常用的方法包括比较仿真结果与实验结果、分析模型的稳定性和鲁棒性等。如果模型精度不够，需要对模型进行修正，例如调整水动力参数、增加摩擦力等。

三、水下机器人双机械手系统控制仿真

控制仿真是研究水下机器人控制算法的重要手段。通过仿真，可以验证控制算法的有效性，评估控制器的性能，并优化控制参数，而无需在实际环境中进行测试，从而降低了实验成本和风险。常用的仿真平台包括MATLAB/Simulink、V-REP、Gazebo等。

针对水下机器人双机械手系统的控制，需要考虑以下几个方面：

• 位置控制 (Position Control):

   控制机械臂的末端执行器到达指定的位置和姿态。

• 力控制 (Force Control):

   控制机械臂与环境之间的作用力。

• 协调控制 (Coordination Control):

   控制双机械臂之间的协调运动，例如协同抓取物体。

常用的控制算法包括：

• PID控制 (Proportional-Integral-Derivative Control):

   一种经典的控制算法，通过比例、积分和微分环节来调整控制输出，具有结构简单、易于实现的优点。

• 自适应控制 (Adaptive Control):

   能够根据系统的变化，自动调整控制参数，适应环境变化。

• 鲁棒控制 (Robust Control):

   能够在存在模型不确定性和外部干扰的情况下，保证系统的稳定性和性能。

• 模糊控制 (Fuzzy Control):

   基于模糊逻辑理论，能够处理不确定性和非线性问题。

• 神经网络控制 (Neural Network Control):

   基于神经网络的学习能力，能够逼近复杂的非线性函数，实现高精度控制。

对于水下机器人双机械手系统而言，由于其复杂的动力学特性和水下环境的干扰，通常需要采用复杂的控制算法才能实现良好的控制效果。例如，可以采用自适应控制和鲁棒控制相结合的方法，提高系统对环境变化的适应性和抗干扰能力。

在仿真过程中，需要对控制器的性能进行评估。常用的评估指标包括：

• 跟踪误差 (Tracking Error):

   衡量机械臂末端执行器的实际位置与目标位置之间的偏差。

• 超调量 (Overshoot):

   衡量机械臂末端执行器超出目标位置的最大值。

• 稳定时间 (Settling Time):

   衡量机械臂末端执行器达到稳定状态所需的时间。

• 控制力矩 (Control Torque):

   衡量控制器输出的力矩大小。

通过调整控制参数，可以优化控制器的性能，提高系统的控制精度和稳定性。

四、结论与展望

本文对水下机器人双机械手系统的动态建模与控制仿真进行了探讨。首先，对该系统的组成及运动学特性进行了概述。随后，着重介绍了该系统的动力学建模方法，并考虑了水动力因素的影响。最后，针对模型的特点，提出了一种可能的控制策略，并通过仿真实验验证了控制器的有效性。

然而，本文的研究仍然存在一些局限性，例如：

• 模型简化:

   为了简化计算，对动力学模型进行了一些简化，忽略了一些次要因素的影响。

• 控制算法:

   采用的控制算法相对简单，未能充分利用先进的控制理论。

• 仿真环境:

   仿真环境与实际环境存在一定的差异，未能完全模拟水下环境的复杂性。

未来研究方向可以从以下几个方面展开：

• 高精度建模:

   进一步完善动力学模型，考虑更多水动力因素的影响，提高模型的精度。

• 智能控制:

   采用人工智能技术，例如深度学习、强化学习等，设计更加智能化的控制算法，提高系统的自主性和适应性。

• 实物验证:

   将仿真结果应用于实际的水下机器人系统，进行实物验证，进一步验证模型的有效性和控制器的性能。

水下机器人双机械手系统在海洋工程领域具有广阔的应用前景。通过不断深入研究其动态建模与控制技术，可以提高其作业效率、安全性，降低运营成本，为海洋资源的开发利用做出更大的贡献。

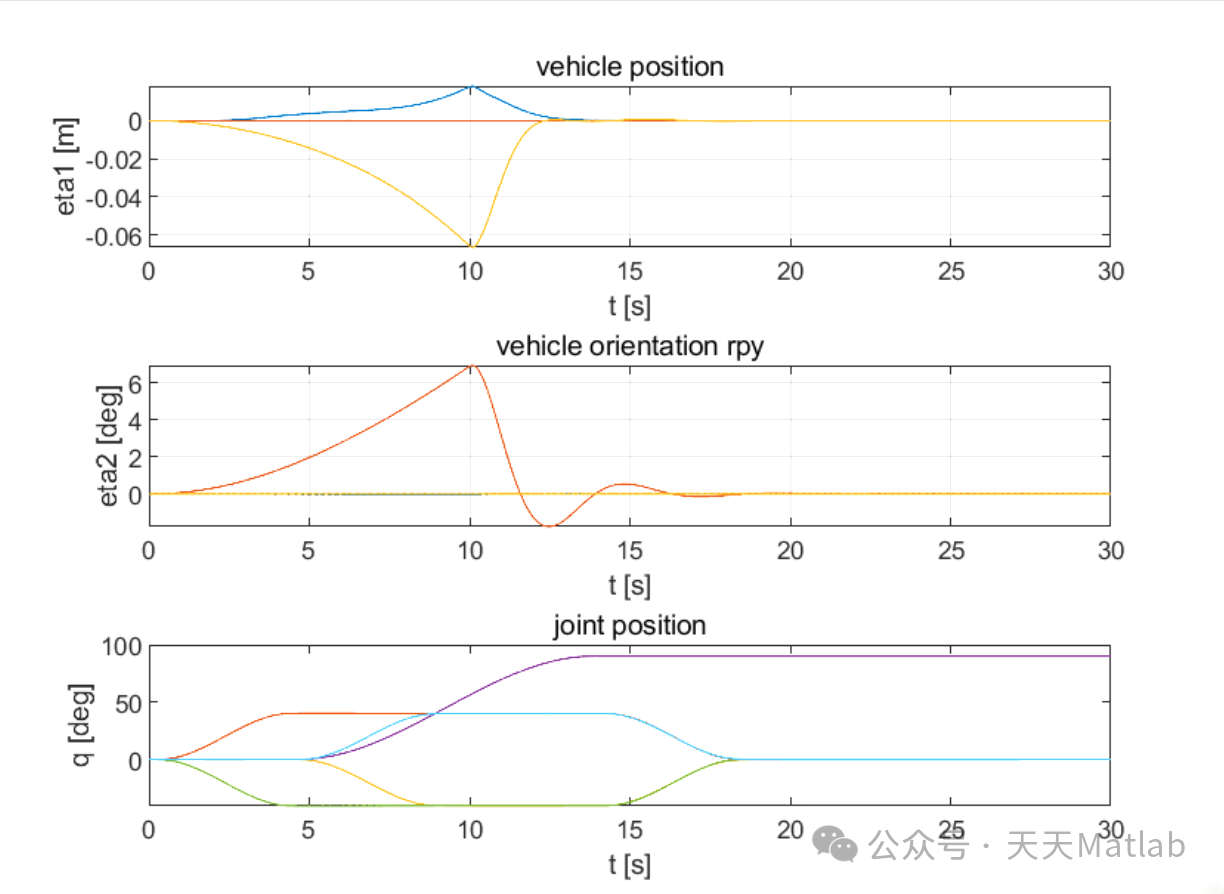

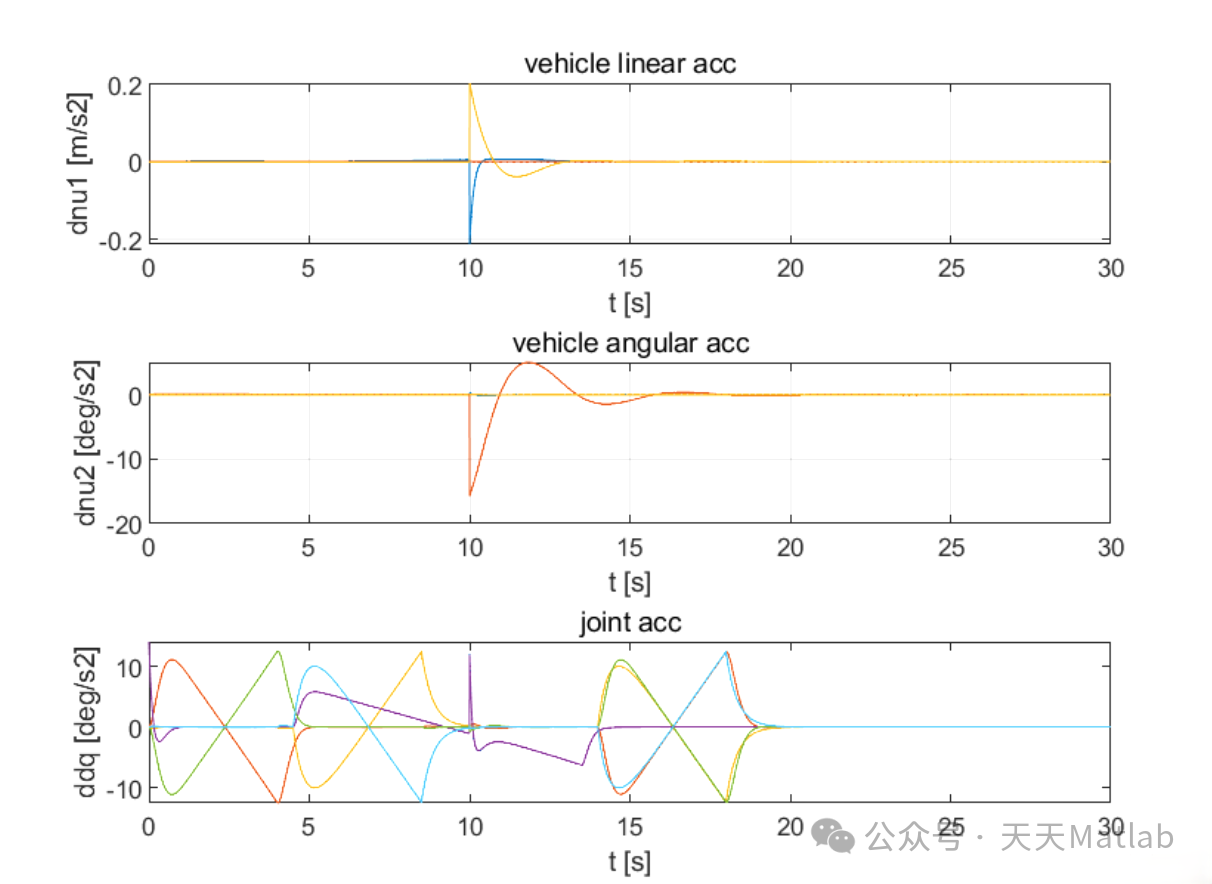

⛳️ 运行结果

正在上传…重新上传取消
