流体力学作为一门研究流体运动规律的学科，在工程实践中具有至关重要的作用。在实际流动过程中，尤其是在流体绕过障碍物时，常常会伴随复杂的流动现象，其中最为经典且普遍的现象之一便是涡流的产生与脱落。当流体以一定速度绕过障碍物时，会在障碍物的尾流区域形成周期性交替脱落的涡旋列，这种独特的流动模式被称为卡门涡街（Kármán vortex street）。本文将深入探讨二维流场中障碍物的涡流发射机制，重点分析卡门涡街的形成条件、影响因素以及其在工程应用中的意义。

涡流的产生是流体力学中一个极其复杂且重要的课题。在理想流体中，理论上不存在粘性，流体绕过障碍物后可以平滑地重新汇聚，不会产生分离和涡流。然而，现实中的流体都具有粘性，尤其是在高雷诺数（Reynolds number）的情况下，粘性效应在障碍物表面附近的薄层区域（即边界层）尤为显著。当流体流过障碍物时，边界层内的流体由于粘性的作用，速度会逐渐降低，甚至可能出现逆流。这种逆流导致边界层分离，在障碍物尾部形成分离点，并在分离点之后产生自由剪切层。这些自由剪切层是不稳定的，它们会卷曲并最终形成涡旋。

卡门涡街的形成并非必然，而是取决于流动的雷诺数。雷诺数是一个无量纲参数，定义为Re = ρUL/μ，其中ρ为流体密度，U为流体速度，L为特征长度（通常是障碍物的直径），μ为流体动力粘性系数。雷诺数反映了惯性力和粘性力之间的比值。当雷诺数较低时（Re < 40），流体流动比较稳定，障碍物后方的流动是层流，没有明显的涡旋脱落。随着雷诺数的增加（40 < Re < 150），障碍物后方开始出现对称的固定涡旋对，这些涡旋依附于障碍物，并不脱落。当雷诺数继续增加（150 < Re < 300），这些固定涡旋对开始变得不稳定，并周期性地从障碍物后方脱落，形成交替排列的涡旋列，即卡门涡街。当雷诺数更高时（Re > 300），涡旋脱落变得更加不规则和湍流化，卡门涡街的结构逐渐消失，最终演变成完全的湍流。

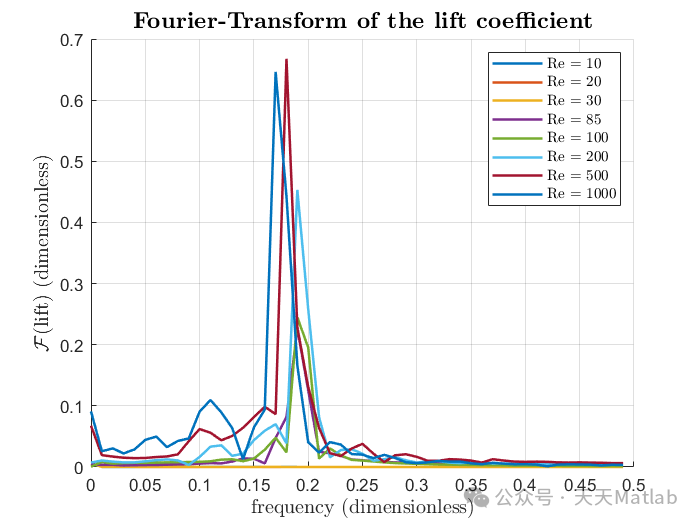

卡门涡街的周期性涡旋脱落频率可以用斯特劳哈尔数（Strouhal number）来描述，定义为St = fL/U，其中f为涡旋脱落频率。斯特劳哈尔数是雷诺数的函数，在特定的雷诺数范围内，斯特劳哈尔数近似为一个常数。对于圆柱体绕流，在40 < Re < 300的范围内，斯特劳哈尔数约为0.2。了解斯特劳哈尔数对于预测涡旋脱落频率至关重要，进而可以分析涡旋对周围结构的振动影响。

除了雷诺数，障碍物的形状、流体的性质以及流动环境也会影响涡流的发射和卡门涡街的形成。例如，非圆形障碍物（如矩形、三角形）可能会在更低的雷诺数下产生涡旋脱落，并且涡旋脱落的频率和强度也会受到障碍物形状的影响。流体的粘性和密度也会影响雷诺数，进而影响涡流脱落的特性。此外，流动环境中的湍流强度、边界层的稳定性以及障碍物的表面粗糙度等因素都会对涡流发射产生影响。

卡门涡街在工程实践中具有重要的意义和广泛的应用。一方面，涡旋脱落产生的周期性力会引起周围结构的振动，这种振动可能导致结构疲劳甚至破坏。例如，桥梁、烟囱、输电线等结构在风的作用下，可能会发生卡门涡街诱发的振动，从而影响其稳定性和安全性。因此，在工程设计中，需要充分考虑卡门涡街的影响，采取相应的措施来抑制或减小涡旋脱落引起的振动，例如，通过改变结构的形状、增加阻尼、安装扰流板等方法。

另一方面，人们也可以利用卡门涡街的特性来实现某些特定的功能。例如，可以利用涡旋脱落产生的力来驱动微型传感器或微型执行器。此外，在混合增强、热交换器设计等领域，也可以利用涡旋脱落来提高流体的混合效率和传热效率。例如，在热交换器中，可以在管束周围设置扰流板，人为地制造涡旋脱落，从而增加流体的扰动，提高传热效率。

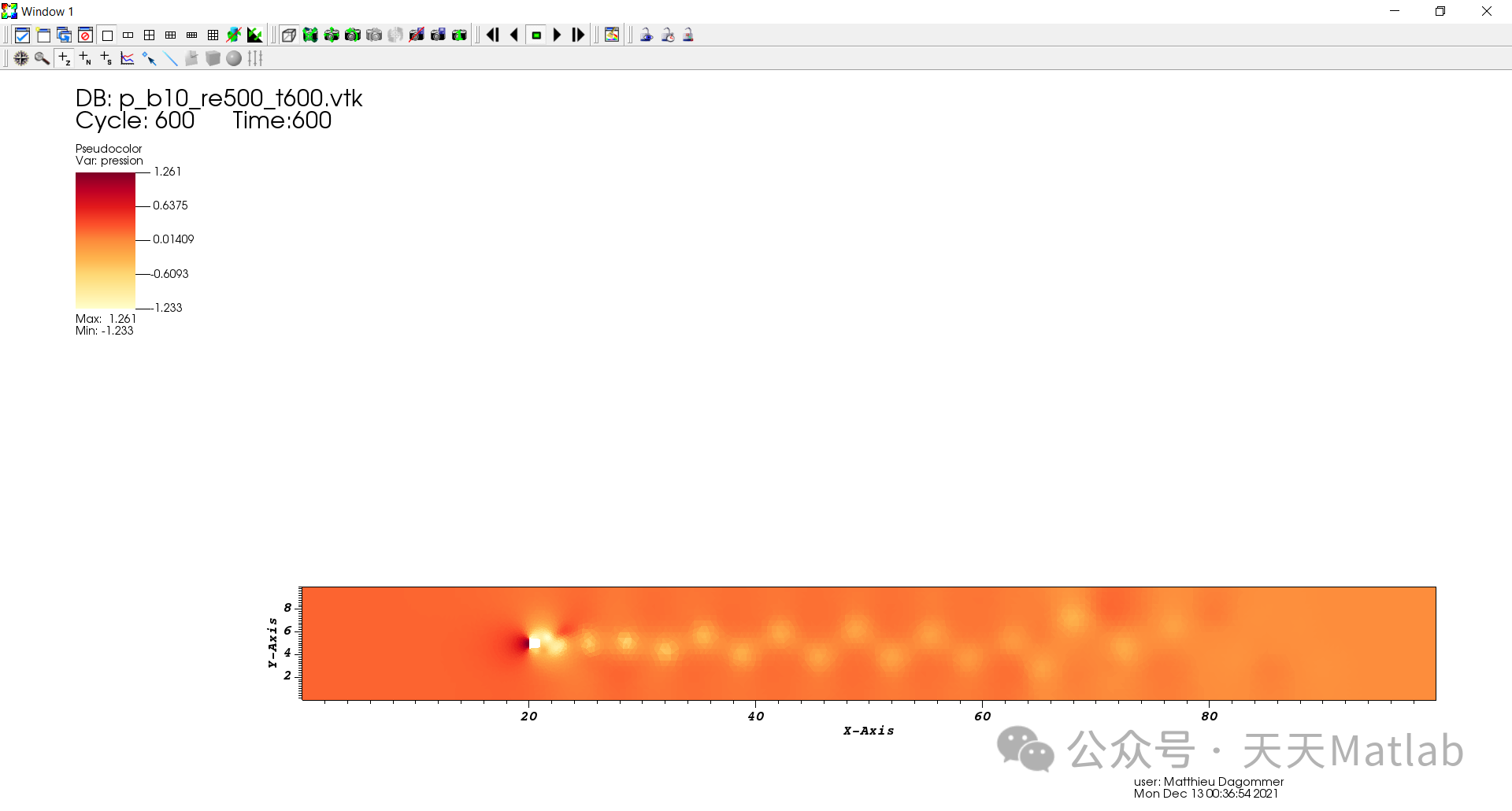

总而言之，二维流场中障碍物的涡流发射是一种复杂的流动现象，卡门涡街是其中一种典型的流动模式。涡流发射的机制与雷诺数密切相关，障碍物的形状、流体的性质以及流动环境也会对其产生影响。理解和分析卡门涡街的特性，对于工程设计和应用具有重要的意义。随着计算流体力学（CFD）的快速发展，人们可以通过数值模拟的方法，更加深入地研究涡流发射的机制，为工程实践提供更加精确的预测和优化方案。未来的研究方向包括：高雷诺数湍流状态下卡门涡街的演化、非圆形障碍物的涡流发射特性、以及利用卡门涡街实现微型器件的驱动和能量采集等。通过不断地探索和研究，我们能够更好地理解和利用涡流发射这一复杂的流动现象，为工程领域的创新和发展做出更大的贡献。
