一、引言：破解深度学习 “黑箱”—— 分类预测与可解释性的双向奔赴

在图像识别、自然语言处理、时序数据分类等领域，深度学习模型凭借强大的特征提取与拟合能力成为核心工具。但传统深度学习模型，尤其是混合神经网络，常因 “黑箱” 特性面临信任危机 —— 预测结果难以追溯逻辑，关键特征贡献模糊，制约了在医疗诊断、金融风控等对决策透明度要求极高的场景落地。

CNN（卷积神经网络）擅长捕捉局部空间特征，GRU（门控循环单元）能有效处理时序依赖关系，而 Attention（注意力机制）可聚焦关键特征、提升模型聚焦能力，三者结合构建的 CNN - GRU - Attention 分类模型，既融合了各组件优势，又进一步提升了分类精度。但模型复杂度的提升也加剧了 “黑箱” 问题。

本文将以 CNN - GRU - Attention 分类预测模型为核心，搭配 SHAP（Shapley Additive exPlanations）分析与特征依赖图，搭建 “模型构建 - 分类预测 - 可解释性解析” 的完整技术链条，从理论原理到实战落地，全方位拆解深度学习模型的预测逻辑与特征贡献，为科研探索与工程应用提供可复用的技术框架。

二、核心技术解析：模型架构与可解释性工具的协同逻辑

（一）CNN - GRU - Attention 分类模型核心机制

1. 各组件功能定位

CNN：局部特征提取器

借助卷积核的滑动窗口操作，CNN 能从输入数据（如图像的像素矩阵、时序数据的局部片段）中提取局部特征。例如在人体活动识别任务中，通过 3×3 大小的卷积核，可捕捉加速度传感器数据中 “手臂摆动”“腿部跨步” 等局部动作模式，生成具有空间关联性的特征图，为后续时序分析奠定基础。

GRU：时序依赖处理器

作为循环神经网络（RNN）的改进版，GRU 通过更新门（Update Gate）与重置门（Reset Gate）动态调节信息传递。更新门决定保留多少历史信息到当前状态，重置门控制是否忽略历史信息、聚焦当前输入。在处理长时序数据（如连续 24 小时的设备运行状态数据）时，GRU 能有效缓解 RNN 的梯度消失问题，捕捉数据在时间维度上的长期依赖关系，比如设备故障前的 “异常信号累积” 趋势。

Attention：关键特征聚焦器

针对 CNN 提取的局部特征与 GRU 输出的时序特征，Attention 机制通过计算 “注意力权重”，突出对分类结果贡献更大的特征。以文本情感分类为例，对于句子 “这部电影剧情精彩，但演员演技糟糕”，Attention 会为 “剧情精彩”“演技糟糕” 等关键词分配更高权重，弱化 “这部”“但” 等无关词汇的影响，让模型更精准地判断情感倾向。

2. 模型协同工作流程

输入数据先经 CNN 卷积层与池化层处理，生成局部特征序列；该序列传入 GRU 层，捕捉时间维度上的特征依赖，输出时序特征向量；最后通过 Attention 层计算每个时序特征的权重，加权求和后输入全连接层，经 Softmax 函数输出分类概率，完成分类预测。整个过程中，各组件各司其职又协同联动，既保证特征提取的全面性，又提升分类决策的精准性。

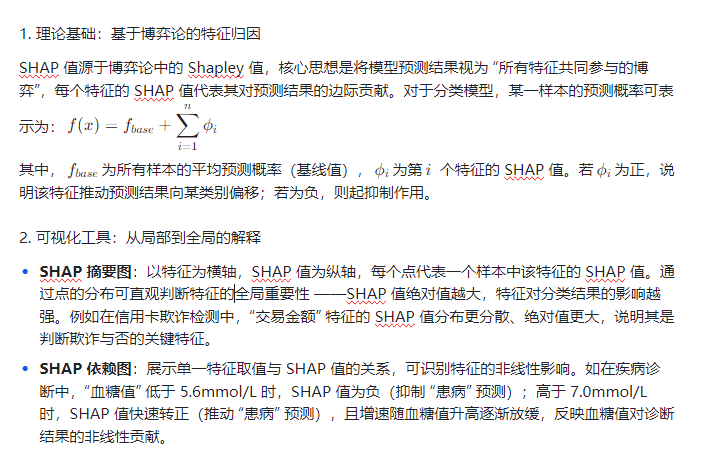

（二）SHAP 分析：量化特征贡献的 “公平秤”
