一、引言：知母盐炙工艺优化的必要性与技术选择

知母作为常用中药材，其主要有效成分为知母皂苷（如知母皂苷 BⅡ），具有清热泻火、滋阴润燥的功效。盐炙是知母炮制的关键工艺，通过盐的引经作用可增强其入肾滋阴的疗效，同时能缓和寒性、降低毒副作用。然而，知母盐炙工艺受多个因素影响（如盐用量、炒制温度、炒制时间、润透时间），传统 “凭经验判断” 的工艺模式存在有效成分含量不稳定、临床疗效波动大等问题，亟需通过科学的优化方法确定最佳工艺参数。

当前，中药炮制工艺优化常用两种技术路径：一是基于实验设计的Box-Behnken 响应面法（BBRSM），通过有限实验拟合变量与响应值的非线性关系，寻找最优参数组合；二是基于机器学习的GA-BP 神经网络（遗传算法优化反向传播神经网络），利用神经网络的强拟合能力与遗传算法的全局寻优特性，实现复杂多变量系统的优化。本文将从原理、实验设计、优化效果、适用场景等维度，全面对比两种方法在知母盐炙工艺优化中的应用，为中药炮制工艺的科学化、标准化提供技术参考。

二、核心方法原理：从实验设计到智能优化

（一）Box-Behnken 响应面法（BBRSM）：基于实验拟合的经典优化思路

Box-Behnken 响应面法是一种多因素、多水平的实验设计方法，属于响应面法（RSM）的分支，其核心逻辑是 “通过少量实验数据拟合二次回归模型，描述变量与响应值的非线性关系，进而寻找最优参数”，具体原理如下：

1. 实验设计特点：

• 无需进行全因子实验（如 3 因素 3 水平全因子实验需 27 次，BBRSM 仅需 17 次左右），通过 “中心复合设计 + 部分因子实验” 的组合，减少实验次数，降低药材与时间成本；

• 不包含因子水平的极端组合（如 “盐用量最高 + 温度最高 + 时间最长”），避免因极端条件导致的实验风险（如药材炒炭、有效成分破坏），更适合中药炮制这类对工艺条件敏感的场景。

1. 数学模型构建：

假设知母盐炙工艺的影响因素为 3 个（盐用量 A、炒制温度 B、炒制时间 C），响应值为 “知母皂苷 BⅡ 含量 Y”，则 BBRSM 需构建二次回归模型：

Y = β₀ + β₁A + β₂B +

其中，β₀为常数项，β₁-β₃为一次项系数（反映单因素对响应值的线性影响），β₁₂-β₂₃为交互项系数（反映因素间的协同 / 拮抗作用），β₁₁-β₃₃为二次项系数（反映因素对响应值的非线性影响）。

1. 优化步骤：

• 筛选关键影响因素（通过单因素预实验确定盐用量、炒制温度、炒制时间为核心变量）；

• 设定因素水平（如盐用量：2%、4%、6%；炒制温度：120℃、140℃、160℃；炒制时间：5min、10min、15min）；

• 按 BBRSM 设计方案进行实验，测定各组合的知母皂苷 BⅡ 含量；

• 拟合二次回归模型，通过方差分析（ANOVA）检验模型显著性（P<0.05 为显著）与拟合度（R²>0.9 为拟合良好）；

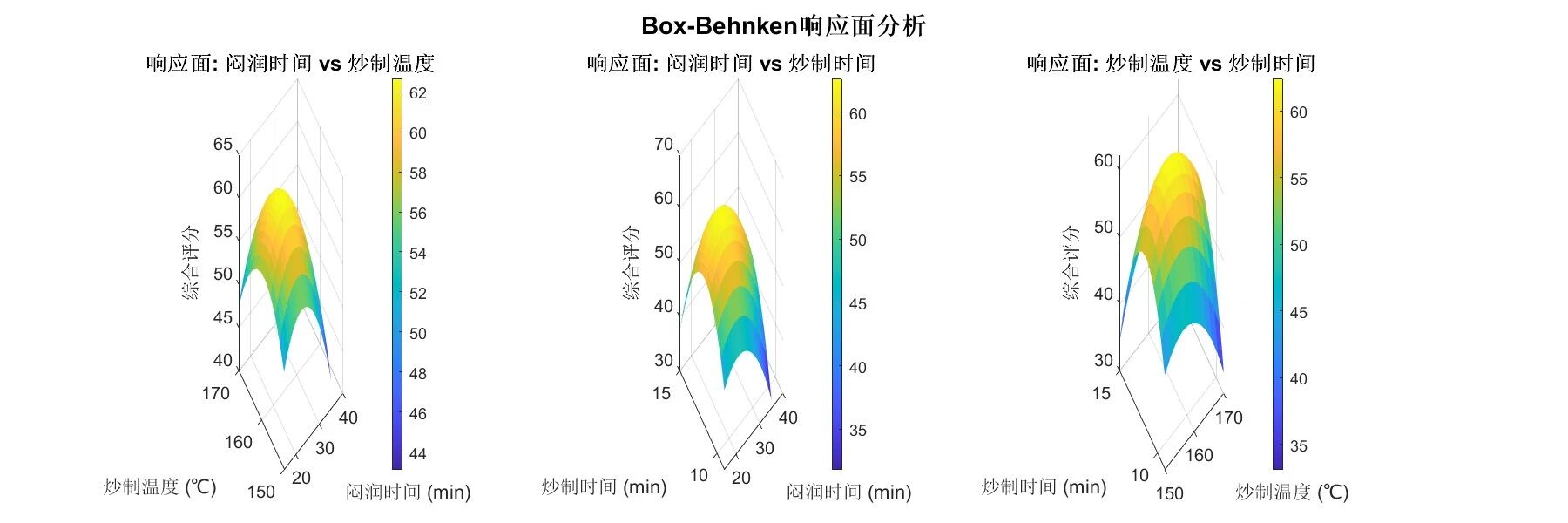

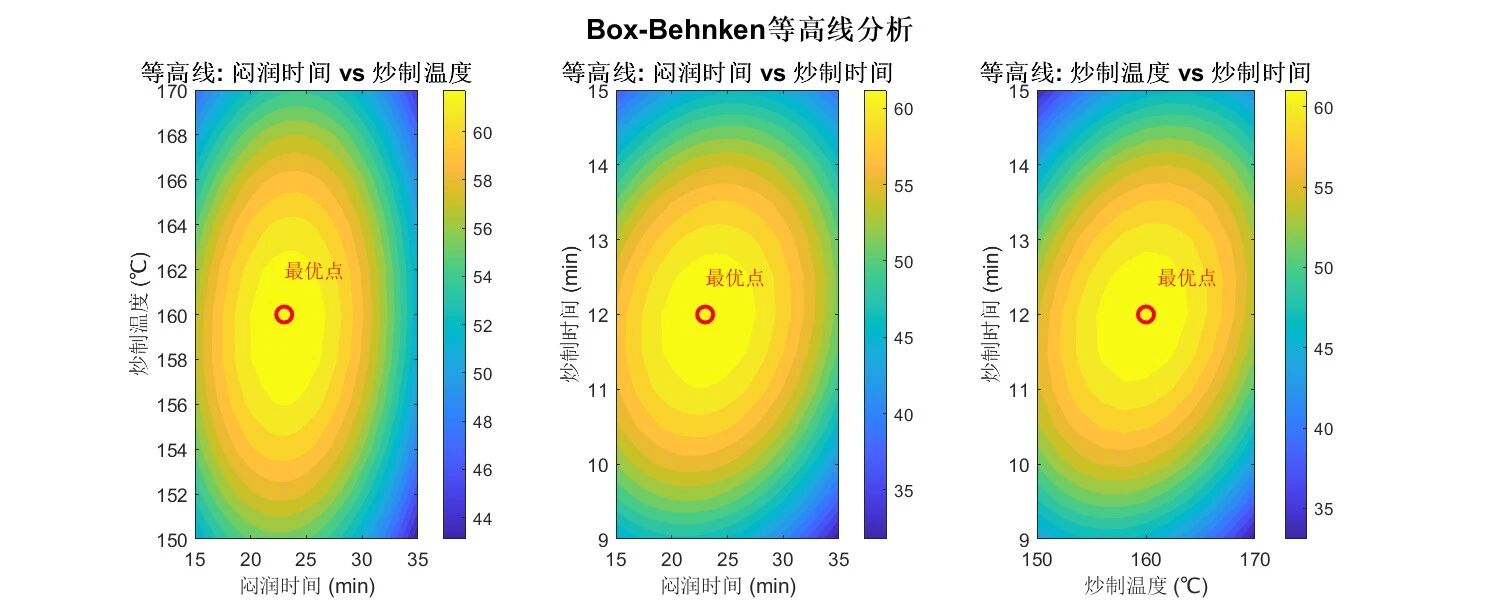

• 绘制响应面图与等高线图，直观分析因素交互作用，通过求解模型极值确定最佳工艺参数。

（二）GA-BP 神经网络：基于智能算法的高效优化路径

GA-BP 神经网络是 “遗传算法（GA）” 与 “反向传播神经网络（BP）” 的结合体 ——BP 神经网络负责拟合 “工艺因素 - 响应值” 的复杂映射关系，遗传算法负责优化 BP 网络的初始权重与阈值，同时实现全局寻优，具体原理如下：

1. BP 神经网络的基础作用：

• 结构设计：输入层为知母盐炙的工艺因素（如盐用量、炒制温度、炒制时间、润透时间，共 4 个神经元），隐层设为 1-2 层（通过试错法确定，如 1 层 10 个神经元），输出层为响应值（知母皂苷 BⅡ 含量，1 个神经元）；

• 拟合过程：通过大量实验样本（如 50 组不同工艺参数与对应皂苷含量）训练网络，利用反向传播算法调整权重与阈值，最小化预测值与真实值的均方误差（MSE），最终构建 “因素→响应值” 的高精度映射模型。

1. 遗传算法的优化价值：

• 解决 BP 网络缺陷：传统 BP 网络易陷入局部最优（如训练过程中 MSE 降至一定值后不再下降）、收敛速度慢，而遗传算法通过 “选择、交叉、变异” 操作，在全局范围内搜索最优的 BP 初始权重与阈值，提升网络拟合精度与收敛效率；

• 实现工艺寻优：将 “最大化知母皂苷 BⅡ 含量” 设为适应度函数，以 BP 网络的预测值作为适应度计算依据，通过遗传算法迭代搜索（如迭代 100 代，种群规模 50），找到使适应度最高的工艺参数组合。

1. 核心步骤：

• 样本采集：通过单因素实验、正交实验等获取足够的训练样本（一般需 30 组以上，样本量越多，网络拟合越精准）；

• 网络训练：将样本按 7:3 划分为训练集与验证集，用遗传算法优化 BP 网络的初始权重与阈值，再用训练集训练网络，验证集检验拟合精度（如预测值与真实值的相对误差 < 5%）；

• 全局寻优：设定工艺因素的取值范围（如盐用量 2%-8%、炒制温度 100℃-180℃），通过 GA 算法在范围内搜索，输出最优工艺参数及对应的预测皂苷含量；

• 实验验证：按寻优结果进行验证实验，若实际皂苷含量与预测值的相对误差 < 3%，则优化结果可靠。

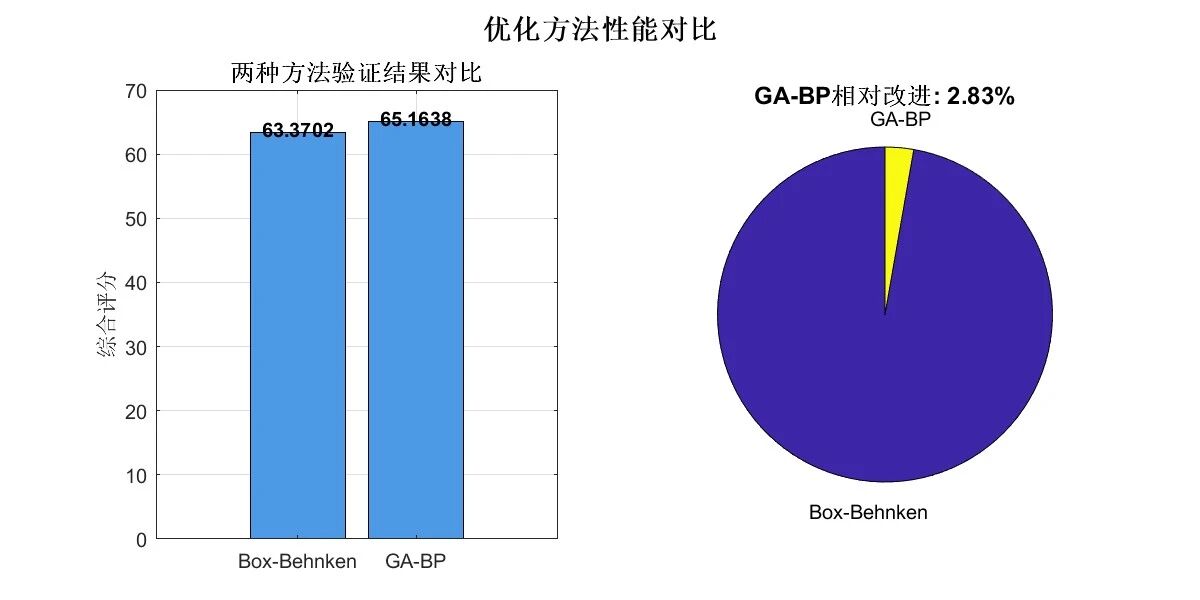

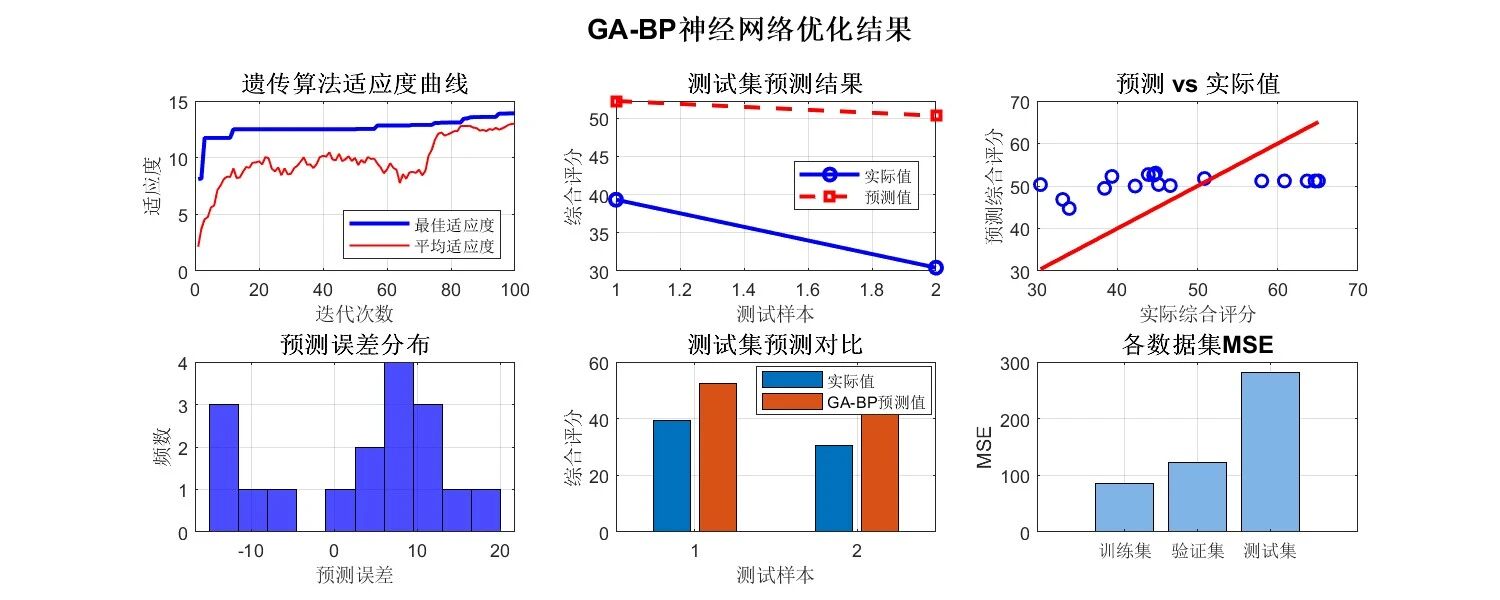

⛳️ 运行结果

📣 部分代码

🔗 参考文献

[1]袁诗农,王少男,段绪红,等.基于AHP-CRITIC复合熵权法和响应面法的蛇床子盐炙工艺优选[J].时珍国医国药, 2023, 34(2):345-350.

🎈 部分理论引用网络文献，若有侵权联系博主删除
