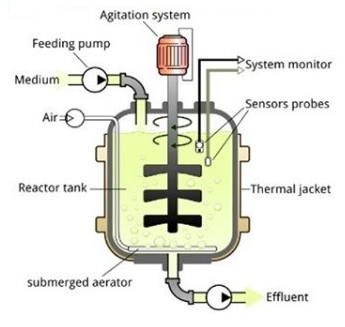

一、乙醇发酵生物反应器的核心需求与传统控制局限

乙醇作为清洁可再生能源（生物燃料）与重要化工原料（医药、食品领域），其工业化生产主要依赖微生物发酵过程（如酵母菌利用葡萄糖发酵生成乙醇）。乙醇发酵生物反应器是实现这一过程的核心设备，需通过精准控制反应参数（温度、pH 值、底物浓度、溶解氧），实现 “高乙醇产率、低副产物生成、稳定连续运行” 的目标。然而，传统反应器控制方法在复杂发酵环境中存在明显局限，难以满足工业化生产的高效性与稳定性需求。

1.1 乙醇发酵生物反应器的核心技术需求

• 参数稳定性：发酵过程对关键参数敏感度极高，需将温度控制在 30-32℃（酵母菌最适温度）、pH 值控制在 4.5-5.5（抑制杂菌生长）、底物（葡萄糖）浓度控制在 100-150g/L（避免底物抑制）、溶解氧浓度控制在 0.5-1mg/L（兼性厌氧环境需求），参数波动范围需≤±5%；

• 产物高效性：在连续发酵模式下，乙醇产率需≥0.45g/g（理论产率 0.51g/g），底物转化率≥90%，同时减少乙酸、甘油等副产物生成（副产物占比≤5%）；

• 动态适应性：面对原料成分波动（如葡萄糖浓度波动 ±20%）、微生物活性变化（如酵母菌衰减）等动态干扰，反应器需在 30 分钟内调整至稳定状态，避免发酵中断；

• 运行连续性：工业化连续发酵需实现 720 小时以上稳定运行，控制系统需具备故障自诊断能力（如传感器故障、搅拌系统异常），确保生产不中断。

1.2 传统反应器控制方法的局限性

• PID 控制：传统 PID 控制器通过比例 - 积分 - 微分调节参数，但发酵过程具有 “强非线性”（如底物抑制、产物抑制）、“大滞后”（温度、pH 值调整滞后约 5-10 分钟）特性，PID 固定参数难以适配动态变化，易出现参数超调（如温度超调≥3℃）或震荡（pH 值波动 ±0.3），导致乙醇产率下降 10%-15%；

• 开关控制：通过设定参数阈值（如温度低于 30℃则加热，高于 32℃则冷却）实现简单控制，仅适用于间歇发酵，无法满足连续发酵的参数平滑调节需求，且易导致设备频繁启停，缩短使用寿命；

• ** decoupled 控制 **：将温度、pH 值、底物浓度等参数独立控制，忽略参数间的耦合关系（如温度升高会降低溶解氧浓度，进而影响微生物活性），导致控制效果叠加偏差，乙醇浓度波动幅度≥8%；

• 缺乏优化目标：传统控制仅以 “参数稳定” 为目标，未将 “乙醇产率最大化”“能耗最小化” 纳入控制优化，难以平衡生产效率与成本。

为此，需引入 LQR（线性二次调节器）控制算法，通过 “多参数耦合建模、最优控制目标优化、动态反馈调节”，实现乙醇发酵生物反应器的精准控制与高效运行。

二、LQR 控制的核心原理与乙醇发酵反应器适配性

LQR 控制是基于现代控制理论的最优控制方法，通过构建线性系统状态空间模型，最小化 “状态偏差 + 控制输入” 的二次型性能指标，实现多变量系统的最优调节。其核心特性与乙醇发酵反应器的控制需求高度适配，可从 “多参数耦合控制”“动态最优调节”“鲁棒性” 三个维度解决传统控制的局限。

2.1 LQR 控制的核心原理

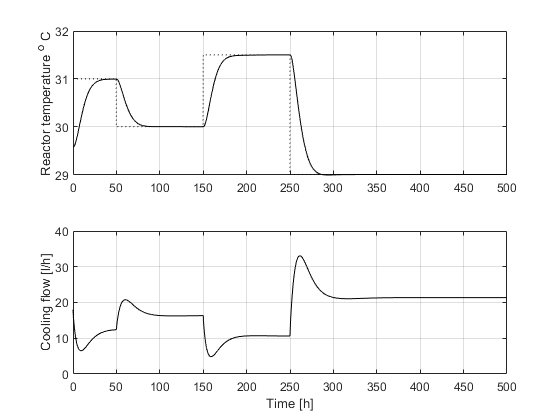

⛳️ 运行结果

📣 部分代码

Tinj = 15;

Csin = 60;

%KLa = 38*(1024)^(Tr)-20;

   V = 1000;

  Fj = 18;

  Vj = 50;

  pH =  6;

%in_cond = [0.9, 12.515241, 29.738924, 29.573212, 27.053939, 3.106953];

%in_cond = [0.9, 12.515241, 29.738924, 29.573212, 29.36050, 6.038];

in_cond = [1.90467678228155, 12.51524128083789, 29.73892382828279,...

    3.10695341758232, 29.57321214183856,  27.05393890970931];

% [A,B,C,D]=linmod('bioReactorSys_smk_a');

%

%  sys_ss = ss(A,B,C,D);

%

%  sys_tf = tf(sys_ss,'inv');

%

%  Aaum = [A zeros(6,1);

%       -C(5,:) zeros(1,1)];

%

%  Baum = [B; zeros(1,1)];

%

%  q = 2*[.1 0 0 0 0 0 0;0 1 0 0 0 0 0;0 0 1 0 0 0 0;

%        0 0 0 1 0 0 0;0 0 0 0 1 0 0;0 0 0 0 0 1 0;

%        0 0 0 0 0 0 .1];

%

%  r = .01;

%

%  [K,S,E] = lqr(Aaum,Baum,q,r);
