一、机器人栅格地图路径规划的核心需求与传统算法局限

栅格地图作为机器人路径规划中最常用的环境建模方式，通过将物理空间离散为均匀的 “栅格单元”（可通行 / 障碍物 / 起点 / 终点），直观呈现环境障碍分布，是移动机器人（如仓储 AGV、服务机器人、巡检机器人）实现自主导航的基础。路径规划的核心目标是在栅格地图中找到一条从起点（S）到终点（T）的 “无碰撞、路径短、平滑性高、规划速度快” 的最优路径。然而，传统路径规划算法（如 A*、Dijkstra、单一智能优化算法）在复杂栅格环境（如密集障碍物、大尺度地图）中存在明显局限，难以满足机器人高效导航需求。

1.1 栅格地图路径规划的核心技术需求

无碰撞性：路径需完全避开障碍物栅格，机器人中心与障碍物栅格的距离需≥安全距离（如机器人半径 0.2m，安全距离设为 0.1m，对应栅格中需间隔至少 1 个可通行栅格）；

路径最优性：在无碰撞前提下，路径长度需尽可能短（如欧氏距离或曼哈顿距离最小），同时路径平滑性需高（转弯次数少、曲率小），减少机器人能耗与控制难度；

实时性：大尺度栅格地图（如 1000×1000 栅格）中，规划时间需≤500ms，满足机器人动态环境下的实时导航需求（如仓储 AGV 需快速响应货架位置变化）；

鲁棒性：面对栅格地图噪声（如临时障碍物、传感器误判导致的栅格状态错误），算法需能快速重新规划路径，避免陷入局部最优。

1.2 传统路径规划算法的局限性

A * 与 Dijkstra 算法：依赖启发式函数或全局遍历搜索，在大尺度地图中计算量呈指数级增长（1000×1000 栅格的搜索节点数超 10^6），规划时间≥1s，实时性差；且仅能找到局部最优路径（基于启发式函数的贪心特性），面对密集障碍物易出现 “折线式” 冗余路径；

单一 PSO 算法：粒子群优化（PSO）通过群体协作搜索路径，全局探索能力强，但易因 “粒子聚集” 陷入局部最优（如障碍物包围的局部最优区域），且路径平滑性差（粒子随机移动导致频繁转弯）；

单一 GWO 算法：灰狼优化（GWO）通过层级协作优化路径，局部收敛精度高，但全局搜索速度慢（头狼引导的方向性强，易错过全局最优区域），在大尺度地图中规划时间≥800ms；

算法融合不足：现有单一算法难以同时兼顾 “全局搜索广度” 与 “局部收敛精度”，需构建融合算法平衡两者优势，提升复杂栅格环境下的路径规划性能。

二、PSO、GWO 及 PSOGWO 算法的路径规划适配性

粒子群优化（PSO）模拟鸟群协作觅食，通过 “个体最优 - 全局最优” 引导实现快速全局搜索；灰狼优化（GWO）模拟灰狼层级狩猎，通过 “α-β-δ-ω” 层级协作实现高精度局部收敛；PSOGWO 算法则融合两者优势，通过 “PSO 全局探索 + GWO 局部精调” 的协同机制，适配栅格地图路径规划的核心需求。三者的适配性差异主要体现在 “搜索能力、收敛速度、路径质量” 三个维度。

2.1 PSO 算法的适配性：快速全局探索

PSO 算法将每个 “路径候选解” 视为 “粒子”，粒子位置对应栅格地图中的坐标（x,y），通过速度更新调整位置，实现路径搜索。其在栅格路径规划中的适配性体现在：

全局搜索速度快：PSO 的速度更新公式仅涉及线性运算（无复杂矩阵或梯度计算），粒子可快速覆盖整个栅格地图（100×100 栅格的粒子群规模 50 时，初始探索时间≤100ms），适合大尺度地图的快速路径初始化；

参数设置简单：核心参数（惯性权重 ω、学习因子 c1/c2）对规划结果敏感性低，默认设置（ω=0.9→0.4，c1=c2=2.0）即可适配多数栅格环境，无需频繁调参；

局限性：粒子易因 “全局最优引导” 聚集在局部区域（如障碍物附近的可通行栅格集群），导致路径陷入局部最优；且粒子随机移动易生成 “锯齿状” 路径，平滑性差（转弯次数比最优路径多 30%-50%）。

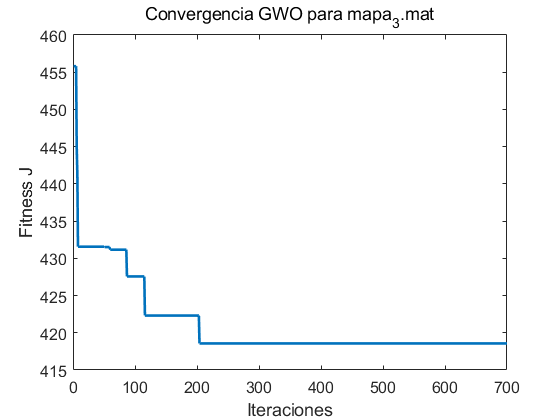

2.2 GWO 算法的适配性：高精度局部收敛

GWO 算法将每个 “路径候选解” 视为 “灰狼个体”，通过 α（最优解）、β（次优解）、δ（第三优解）引导 ω（普通个体）调整位置，实现路径优化。其在栅格路径规划中的适配性体现在：

局部收敛精度高：α 狼引导群体向最优路径区域聚集，β、δ 狼辅助调整局部路径细节（如避开障碍物的拐角优化），可将路径长度缩短 5%-10%，且转弯次数减少 20% 以上，平滑性优；

抗干扰能力强：面对栅格地图噪声（如临时障碍物），GWO 通过层级协作快速调整路径方向，重新规划时间≤200ms，鲁棒性优于 PSO；

局限性：全局搜索能力弱，α 狼的强引导性易导致群体错过全局最优区域（如大尺度地图中远离起点的最优路径），规划时间比 PSO 长 50%-80%。

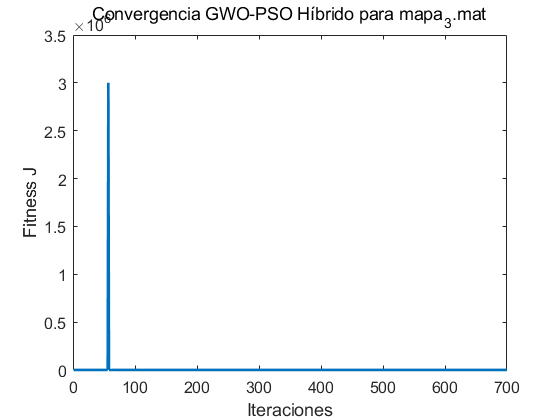

2.3 PSOGWO 融合算法的适配性：全局与局部协同优化

PSOGWO 算法通过 “分阶段融合” 或 “参数融合” 策略，结合 PSO 的全局探索与 GWO 的局部收敛优势，具体适配性体现在：

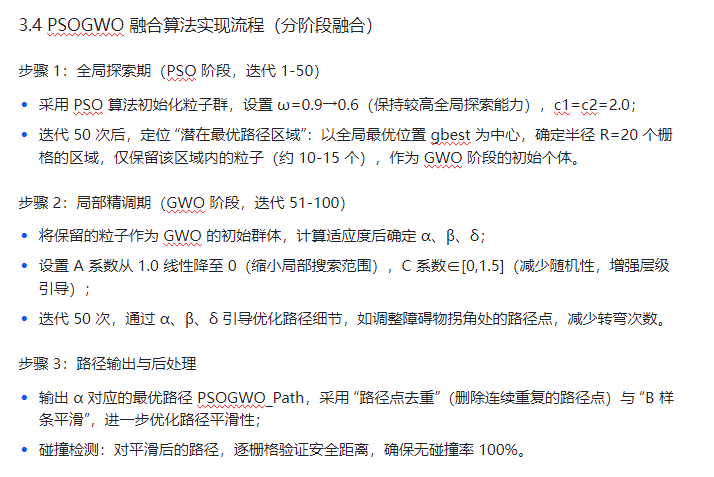

分阶段融合：第一阶段（全局探索期）采用 PSO 算法，通过粒子快速覆盖栅格地图，定位终点附近的 “潜在最优路径区域”（如以终点为中心、半径 20 个栅格的区域）；第二阶段（局部精调期）切换为 GWO 算法，在潜在区域内优化路径细节，平衡搜索速度与精度；

参数融合：将 GWO 的层级引导因子（A、C 系数）融入 PSO 的速度更新公式，使粒子在全局探索时保留 PSO 的随机性，在局部区域时受 GWO 的层级引导，避免聚集与局部最优；

核心优势：在大尺度密集障碍物栅格地图中，PSOGWO 的规划时间比 GWO 缩短 30%-40%，路径长度比 PSO 缩短 8%-12%，转弯次数减少 25% 以上，同时满足 “实时性” 与 “最优性” 需求。

三、三种算法的栅格地图路径规划实现流程

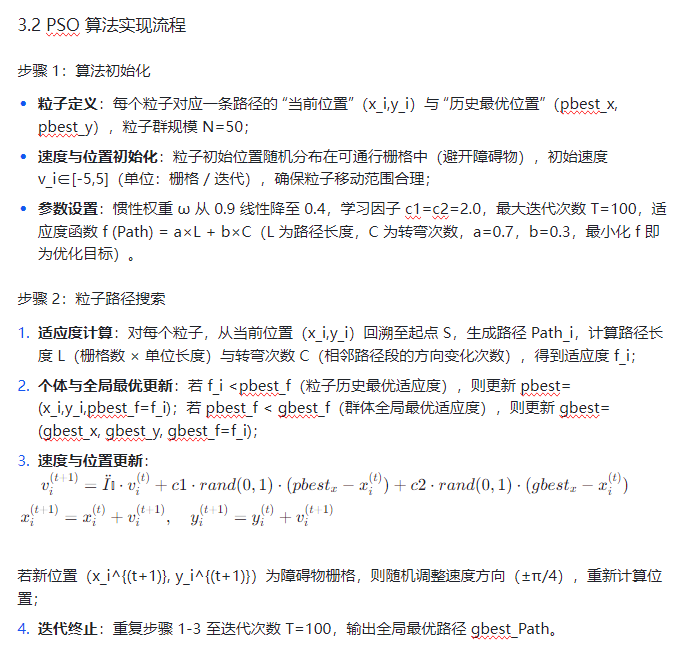

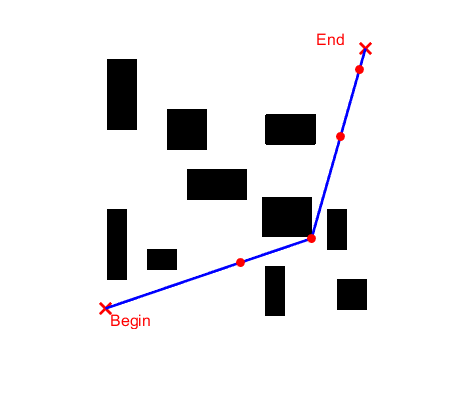

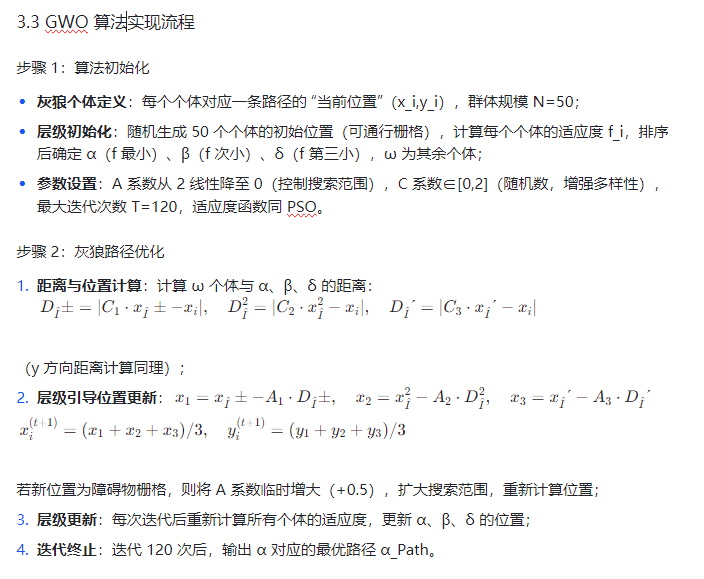

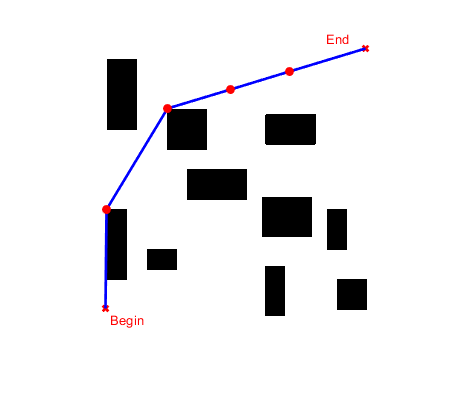

以 “仓储 AGV 导航” 场景为例（栅格地图尺寸 500×500，障碍物密度 30%，起点 S (10,10)，终点 T (490,490)，机器人安全距离对应 1 个栅格，路径评价指标：路径长度、规划时间、转弯次数、无碰撞率），详细阐述 PSO、GWO、PSOGWO 算法的实现步骤，核心是 “栅格建模→算法初始化→路径搜索→路径后处理” 的闭环流程。

3.1 栅格地图建模

首先构建标准化栅格地图，明确栅格状态与坐标体系：
