【翼型】基于涡板块法求解翼型升力系数系统（NACA四位翼型结合）附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在航空气动设计领域，翼型升力系数的精准计算是飞行器性能优化的核心前提 ——NACA 四位翼型（如 NACA 2412、NACA 0012）作为经典基准翼型，广泛应用于无人机机翼、小型飞机翼面设计，而涡板块法作为一种工程实用的势流计算方法，能通过离散翼型表面的涡分布，高效求解其升力系数，兼顾计算精度与效率，为翼型气动特性分析提供可靠支撑。

一、技术基础：涡板块法与 NACA 四位翼型的核心特性

要实现 “涡板块法求解 NACA 翼型升力系数”，需先明确两者的技术逻辑与适配性，为后续系统构建奠定基础：

1. 涡板块法的核心原理

涡板块法基于势流理论，将翼型表面离散为若干个 “涡板块”（每个板块视为沿弦向分布的涡丝），通过满足 “翼面无穿透边界条件”（气流沿翼面切线方向流动，无垂直穿透）与 “远场边界条件”（无穷远处气流均匀），求解每个板块的涡强度分布，最终通过积分涡强度得到升力系数。其核心优势在于：

• 离散化处理简化复杂翼型几何，无需求解复杂偏微分方程，计算效率高于有限元法；

• 适用于亚声速流动（马赫数 Ma<0.8），覆盖 NACA 翼型的主要应用场景（如低速无人机、通用航空）；

• 可直接结合翼型几何参数（如弯度、厚度），量化几何对升力系数的影响。

1. NACA 四位翼型的几何定义与适配性

NACA 四位翼型的几何参数由四位数字编码定义（如 NACA MPTT，M 为最大弯度百分比弦长，P 为最大弯度位置百分比弦长，TT 为最大厚度百分比弦长），其上下翼面坐标可通过标准公式解析生成，这为涡板块法的 “翼面离散” 提供了精准的几何输入：

• 对称翼型（如 NACA 0012，M=0）：上下翼面对称，无弯度，升力系数仅与攻角相关，适合作为涡板块法的验证案例；

• 非对称翼型（如 NACA 2412，M=2%、P=40%、T=12%）：存在弯度，零攻角下仍有升力，需通过涡板块法捕捉弯度对涡分布的影响，进而精准计算升力系数；

• 标准几何公式确保翼面平滑连续，避免离散时出现棱角，减少涡强度求解误差，完美适配涡板块法的 “连续表面离散” 需求。

二、系统构建：涡板块法求解 NACA 翼型升力系数的关键步骤

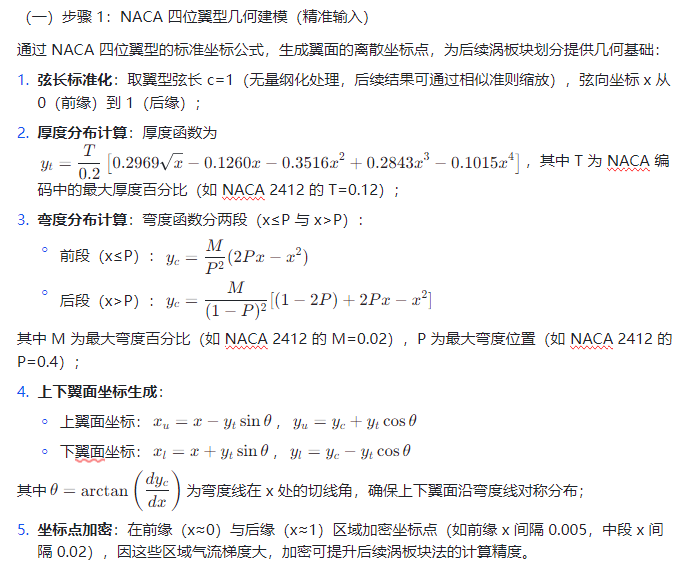

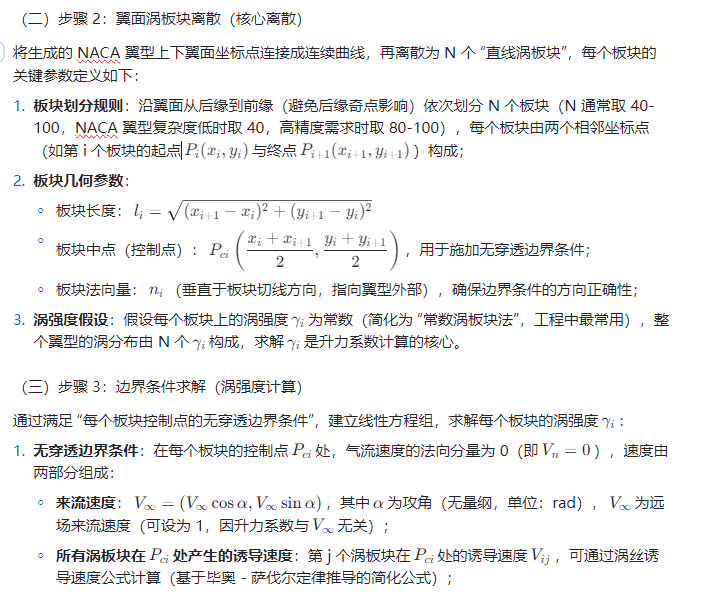

基于涡板块法的原理与 NACA 翼型的几何特性，升力系数求解系统可分为 “翼型几何建模 - 涡板块离散 - 边界条件求解 - 升力系数计算” 四大核心步骤，每个步骤需结合 NACA 翼型的特点针对性设计：

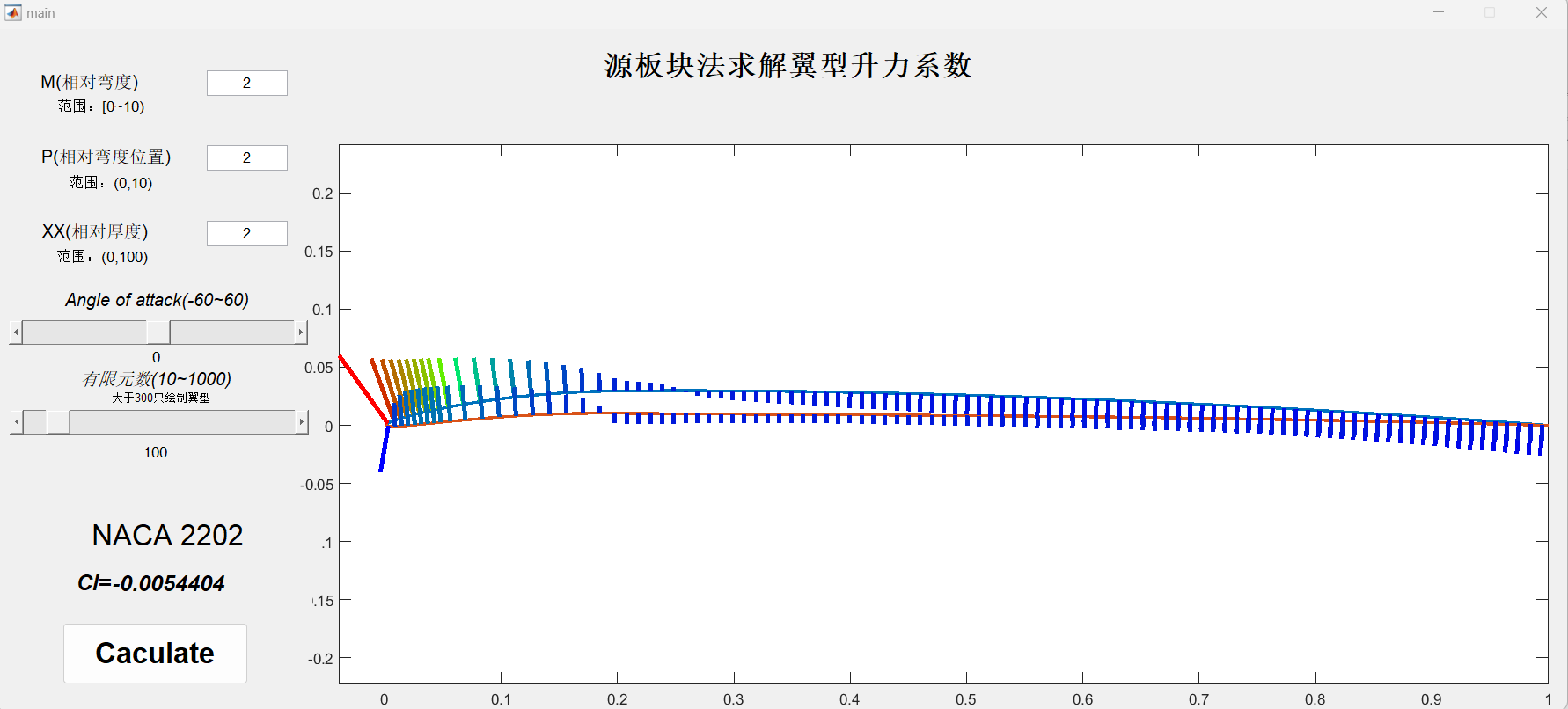

⛳️ 运行结果

📣 部分代码

%------initialize-----

file=fopen('DATA1.txt','r');

fscanf(file,'%c',4);

M=fscanf(file,'%1d',1)/100.0;

p=fscanf(file,'%1d',1)/10.0;

T=fscanf(file,'%2d',1)/100.0;

fscanf(file,'%c',15);

n=fscanf(file,'%d',1);

fscanf(file,'%s',5);

xu=zeros(1,n);

xl=zeros(1,n);

yu=zeros(1,n);

yl=zeros(1,n);

A=[0;0;0;0];

for i=1:n

    fscanf(file,'%s',1);

    A=fscanf(file,'%f',4);

    A=A';

    xu(i)=A(1);

    yu(i)=A(2);

    xl(i)=A(3);

    yl(i)=A(4);

end

fclose(file);

alpha=0;

vinfinity=1;

%-----done with initialize-----

% plot(xu,yu,xl,yl,'linewidth',2);

% hold on;

% axis equal;

%-----this part only for test-----

% gama=zeros(2,n-1);

🔗 参考文献

[1]DONG He-feng,董贺峰,LI Shao-bin,等.分段柔性翼型流动机理研究[C]//中国工程热物理学会.中国工程热物理学会, 2014.
