基于CNN-LSTM-GRU的深度Q网络（Deep Q-Network，DQN）求解移动机器人路径规划附MATLAB代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与意义

移动机器人路径规划是机器人自主导航的核心技术，旨在让机器人在复杂环境（如室内障碍物、室外动态干扰）中，从起始点自主规划出一条满足 “无碰撞、路径最短、能耗最低” 的最优路径，广泛应用于仓储物流（AGV 机器人）、家庭服务、工业巡检等领域。传统路径规划算法（如 A*、Dijkstra、RRT*）虽能在静态已知环境中实现路径搜索，但存在两大局限：一是依赖环境的精确先验地图，难以适应动态未知环境（如突然出现的障碍物）；二是无法有效利用机器人历史运动信息，对环境变化的鲁棒性差。

深度 Q 网络（Deep Q-Network, DQN）通过 “深度神经网络拟合 Q 值函数”，结合强化学习的试错机制，实现未知环境中的自主决策，为动态路径规划提供新思路。然而，传统 DQN 仅采用 CNN 提取环境空间特征，难以捕捉机器人运动的时间关联性（如历史位置、速度对当前决策的影响）；单一 LSTM 或 GRU 虽能处理时序数据，但存在长序列梯度消失或短期记忆不足的问题。

本文提出基于 CNN-LSTM-GRU 的 DQN 算法：通过 CNN 提取环境局部空间特征（如障碍物分布、目标方位），LSTM-GRU 混合网络捕捉机器人历史运动的时序特征（如连续时刻的位置、速度、动作），构建多模态特征融合的 Q 值函数，提升机器人在动态未知环境中的路径规划精度与鲁棒性，为复杂场景下的机器人自主导航提供高效解决方案。

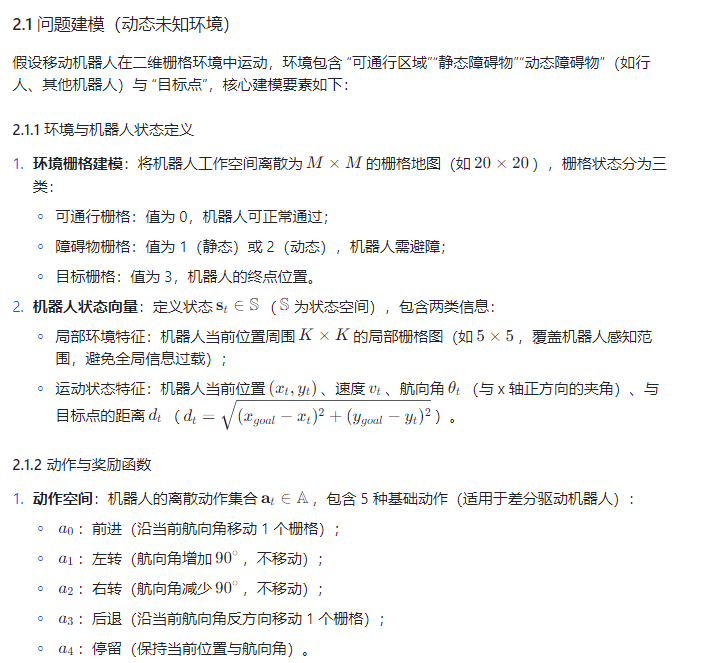

二、移动机器人路径规划问题建模与强化学习框架

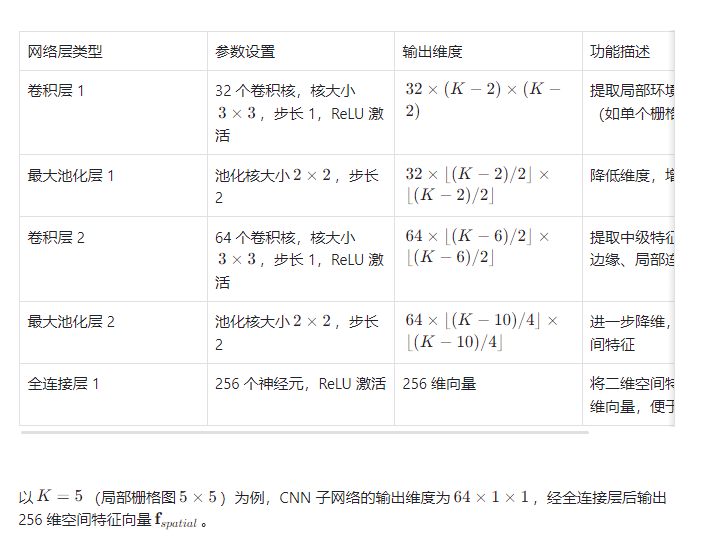

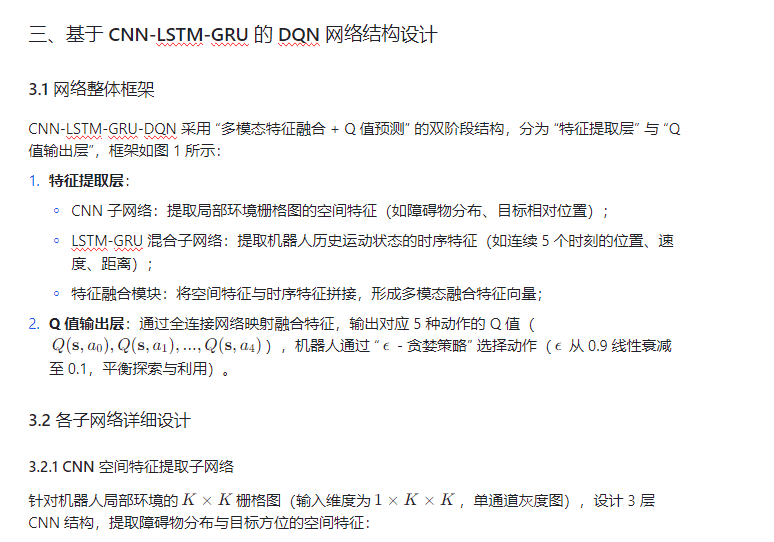

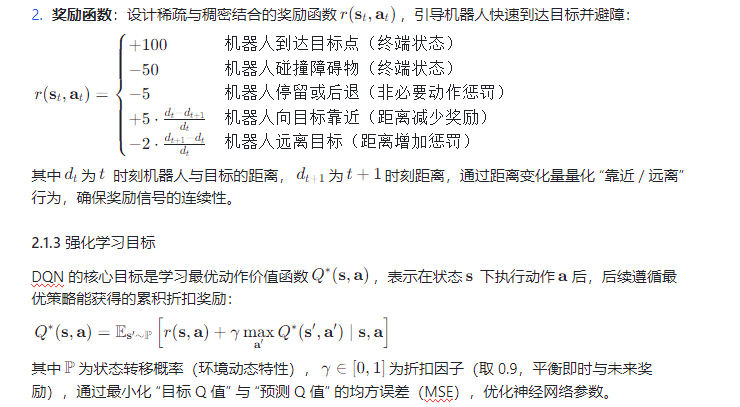

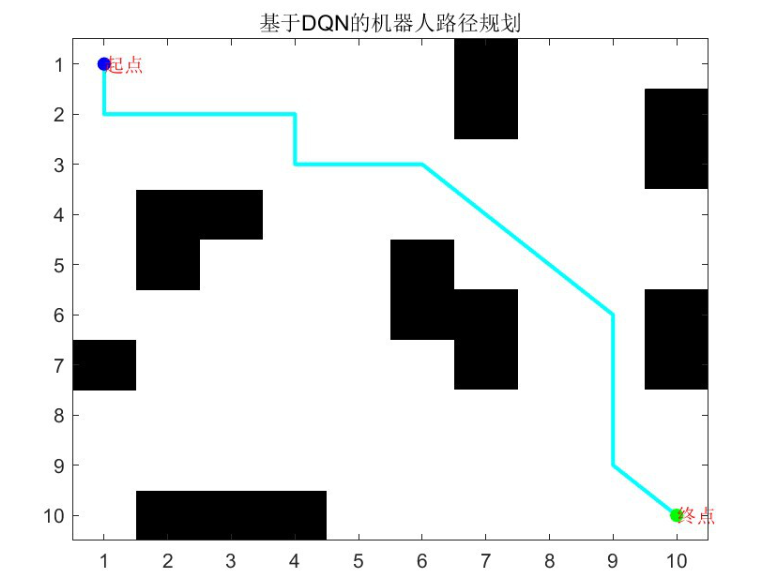

⛳️ 运行结果

📣 部分代码

function DrawPic(result,data,str)
