在电磁学的世界里，电场线与等势面是描绘电场分布的 “可视化语言”。当多个电荷共存时，它们产生的电场相互叠加，形成复杂而有序的场分布。本文聚焦等边三角形三个顶点放置等量电荷的场景，带你走进二维区域中电势与电场的奇妙世界，解析电场线与等势面的分布规律。
电场线与等势面的 “性格”
在探索多电荷电场之前，我们先明确两个核心概念的 “性格”：
- 电场线：它是为了形象描述电场方向和强弱而引入的假想曲线，切线方向表示该点电场强度的方向，疏密程度反映电场强度的大小。电场线从正电荷出发，终止于负电荷（或无穷远），且永不相交。
- 等势面：电场中电势相等的点构成的面（二维区域中为等势线）。等势面与电场线处处垂直，沿等势面移动电荷，电场力不做功。
这两个 “伙伴” 相互配合，共同勾勒出电场的全貌。
等边三角形等量电荷的电场 “拼图”
当三个等量电荷位于等边三角形的三个顶点时，由于电荷性质（正电荷或负电荷）的不同，电场线与等势面的分布会呈现出截然不同的 “拼图” 效果。
场景一：三个等量正电荷
此时，每个顶点的正电荷都会向外 “发射” 电场线。在三角形内部，电场线从三个顶点指向中心区域，但由于三个正电荷的排斥作用，中心区域的电场强度会相互抵消，形成一个电场强度为零的平衡点（也称为 “中性点”）。
电场线的分布呈现出明显的对称性：从每个顶点出发的电场线，向三角形外部延伸时呈放射状扩散，向内部延伸时则逐渐向对边的外侧弯曲，避免与相邻顶点的电场线交叉。
等势面则以三个顶点为中心，形成一层层闭合的曲线。越靠近顶点的等势线，电势越高；离顶点越远，电势逐渐降低。在中心平衡点附近，等势线呈现出接近正三角形的对称形状。
场景二：三个等量负电荷
与三个等量正电荷的情况相反，电场线会 “指向” 每个负电荷。三角形内部的电场线从外部指向中心区域，同样在中心形成一个电场强度为零的平衡点。
电场线的分布对称性与正电荷类似，但方向相反：外部的电场线向三个顶点汇聚，内部的电场线从对边的外侧向顶点弯曲。
等势面的形状与正电荷场景相似，但电势分布相反：越靠近顶点的等势线，电势越低；离顶点越远，电势逐渐升高。
场景三：两正一负等量电荷（或两负一正）
这种混合电荷的组合会让电场线与等势面的分布更加复杂。以两正一负为例，正电荷的电场线会指向负电荷，同时两个正电荷之间的电场线相互排斥。
在这种情况下，电场线从两个正电荷出发，一部分指向负电荷，另一部分延伸至无穷远。负电荷则会接收来自两个正电荷的电场线和从无穷远延伸而来的电场线。
等势面的分布打破了之前的对称平衡，靠近正电荷的区域电势较高，靠近负电荷的区域电势较低，等势线的形状会向负电荷一侧偏移，形成不对称但仍有规律的分布。
二维区域中的电势计算与电场强度
在二维区域中，我们可以通过电势的叠加原理计算任意点的电势，再根据电势与电场强度的关系求出电场强度。
电势的叠加
电势是标量，多个点电荷在某点产生的电势等于各个点电荷单独在该点产生的电势的代数和。对于等边三角形顶点的三个等量电荷，设每个电荷的电量为 q，三角形边长为 a，取无穷远处为电势零点，则二维平面内任意一点 P (x,y) 的电势 V 为：
V = kq/r₁ + kq/r₂ + kq/r₃（k 为静电力常量，r₁、r₂、r₃分别为 P 点到三个顶点的距离）
电场强度的计算
电场强度是矢量，其大小等于电势沿垂直于等势面方向的变化率，方向指向电势降低最快的方向。在二维区域中，电场强度 E 的两个分量可以通过电势的偏导数计算：
Eₓ = -∂V/∂x，Eᵧ = -∂V/∂y
通过这些计算，我们可以精确地描绘出电场线与等势面的分布。

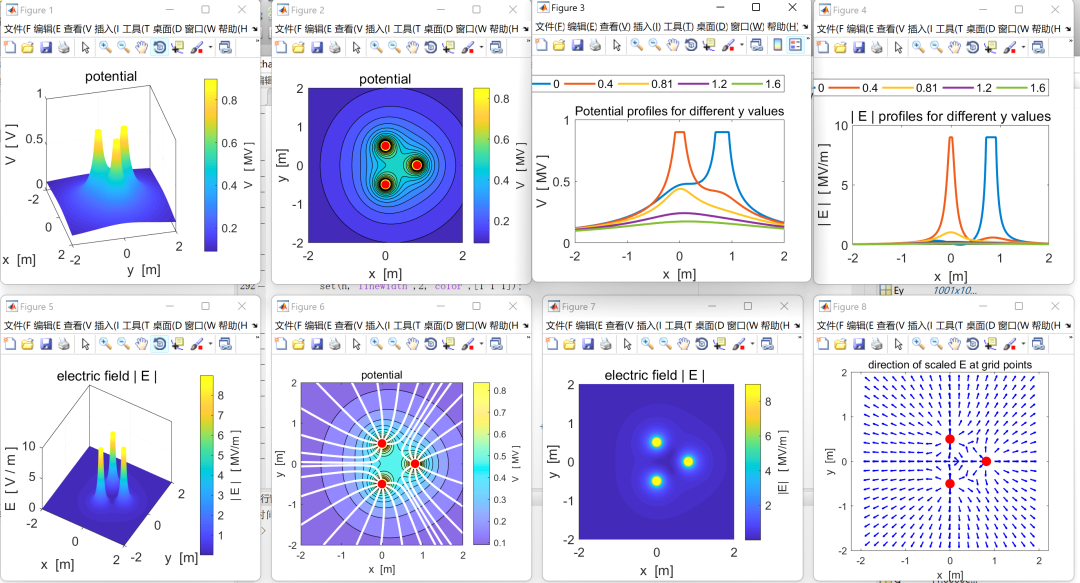

⛳️ 运行结果
📣 部分代码
🔗 参考文献
[1] 叶枫.对两个不等量异种点电荷连线中垂线上物理特性的深入研究[J].中学物理教学参考, 2024(10):44-47.
[2] 乔永海.用GeoGebra软件工具绘制三维连续变化电场的等势面[J].物理通报, 2021(6):3.
[3] 乔永海.用GeoGebra软件工具绘制三维连续变化电场的等势面[J].物理通报, 2021, 000(006):113-115.DOI:10.3969/j.issn.0509-4038.2021.06.031.
