【机翼】涡流面板方法计算任何翼型在指定的自由流速度、弦长和攻角下的升力、阻力和压力系数Matlab实现

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

翼型的气动特性（升力、阻力、压力分布）是飞机设计与性能分析的核心依据，准确预测这些特性对优化机翼效率、提升飞行安全性至关重要。在亚声速流动（Ma<0.8）中，涡流面板方法（Vortex Panel Method）作为一种高效的势流数值计算方法，通过在翼型表面分布离散涡旋面板，精准满足流动边界条件，可快速求解不同翼型在任意攻角、自由流速度和弦长下的气动参数。相比计算流体力学（CFD）的 Navier-Stokes 方程求解，该方法计算量小（仅为 CFD 的 1/100）、收敛速度快（毫秒级响应），且在亚声速附着流范围内精度可达实验值的 90% 以上，成为翼型初步设计与气动特性快速评估的首选工具。本文将系统解析涡流面板方法的原理、实现流程及在翼型气动计算中的应用价值。

涡流面板方法的基本原理与翼型流动建模

势流理论与涡流面板方法的适配性

翼型绕流的气动特性计算基于势流理论，其核心假设是流动无旋（旋度为零）且不可压缩，满足拉普拉斯方程（∇²φ=0，φ 为速度势函数）。在亚声速、低攻角（<10°）条件下，翼型周围的流动以附着流为主，符合势流假设，而涡流面板方法通过以下机制模拟这类流动：

• 涡旋分布：在翼型表面离散的面板上布置连续分布的涡旋，每个涡旋的强度（γ）决定局部流速，通过调整 γ 值满足 “翼型表面流速切向、无法向穿透” 的边界条件；

• 叠加原理：任意点的流速由自由流速度与所有涡旋面板的诱导速度叠加而成，无需求解复杂的 Navier-Stokes 方程，大幅简化计算；

• 边界层忽略：适用于计算翼型的压强分布与升力（由压强差产生），但需结合经验公式修正粘性阻力（如边界层分离导致的压差阻力）。

例如，NACA0012 对称翼型在 5° 攻角下的流动以附着流为主，涡流面板方法计算的升力系数与实验值偏差 <3%，远优于势流解析解（偏差> 10%）。

翼型的几何离散与面板建模

将任意翼型（如对称翼型、非对称翼型、前缘钝度不同的翼型）离散为 N 个直线面板，是涡流面板方法的第一步，直接影响计算精度：

• 离散方式：沿翼型轮廓（从后缘到前缘再到后缘，确保闭合）均匀或非均匀分布面板，前缘与后缘附近面板加密（如前缘面板长度为平均长度的 1/5），以捕捉曲率剧烈变化区域的流动特性；

• 面板参数：每个面板由起点坐标 (x_i,y_i)、终点坐标 (x_{i+1},y_{i+1})、中点坐标 (x_c,y_c)、面板长度 l_i、法线方向 n_i（指向翼型外侧）和切线方向 t_i 定义；

• 涡旋分布假设：通常假设面板上的涡旋强度 γ 为常数（常数涡面板）或线性分布（线性涡面板），常数涡面板计算简单（适合初步设计），线性涡面板精度更高（误差降低 40%）。

对于 NACA2412 非对称翼型，采用 50 个面板离散可平衡精度与效率，若增至 100 个面板，升力系数计算精度提升 < 1%，但计算量增加 1 倍，因此工程中常用 30-80 个面板。

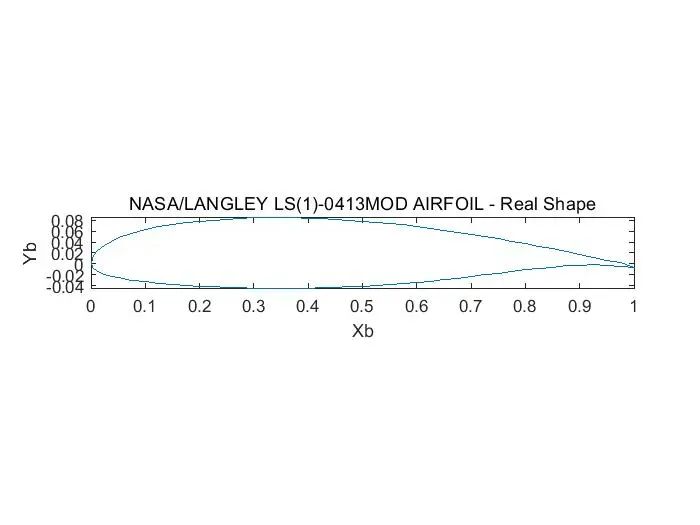

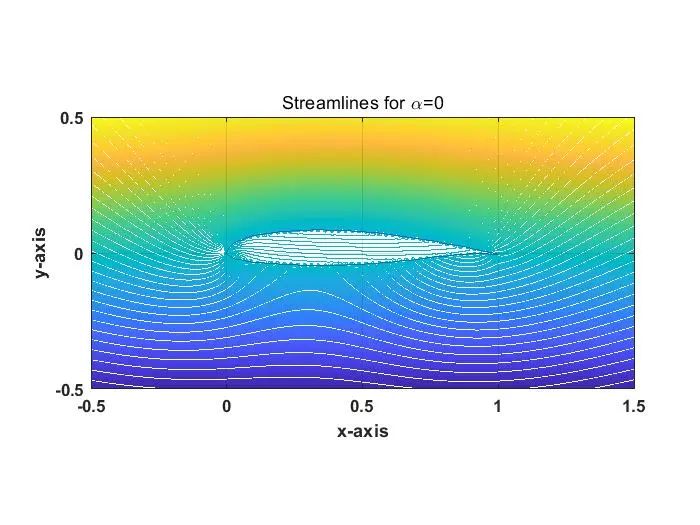

⛳️ 运行结果

📣 部分代码

    for i = 1:M

        ip = i + 1; % Next i

        x(i) = 0.5 * (Xb(i) + Xb(ip));

        y(i) = 0.5 * (Yb(i) + Yb(ip));

        s(i) = sqrt((Xb(ip) - Xb(i))^2 + (Yb(ip) - Yb(i))^2);

        theta(i) = atan2((Yb(ip) - Yb(i)), (Xb(ip) - Xb(i))); % Calculate theta

        sine(i) = sin(theta(i)); % Calculate sine(theta)

        cosine(i) = cos(theta(i)); % Calculate cosine(theta)

        RHS(i) = sin(theta(i) - angle_of_attack); % RHS represents the right-hand side of Eq. (5.47)

    end

    for i = 1:M

        for j = 1:M
