【参数估计】使用稳定图和复数频率响应函数的直接模态参数估计附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在结构动力学分析领域，模态参数估计是解锁结构动态特性的 “金钥匙”。无论是汽车行驶时的振动控制、桥梁的健康监测，还是航天器的结构优化，准确获取结构的固有频率、阻尼比和模态振型等模态参数，都能为工程设计和安全评估提供核心依据。而在众多模态参数估计方法中，结合稳定图与复数频率响应函数（FRF）的直接模态参数估计法，凭借其高效性与准确性，成为行业内的主流技术之一。

复数频率响应函数：捕捉结构动态特性的 “晴雨表”

要理解直接模态参数估计，首先得认识复数频率响应函数（FRF）—— 这个能精准反映结构动态特性的 “数据载体”。

（一）FRF 的核心定义与物理意义

复数频率响应函数（FRF）本质上是结构在频域中输入与输出的关系映射。当结构受到一个正弦激励时，在稳态情况下，输出响应与输入激励的复数比值就是 FRF，通常表示为 H (ω) = Y (ω)/X (ω)，其中 X (ω) 是输入力的傅里叶变换，Y (ω) 是输出响应的傅里叶变换，ω 为圆频率。

从物理意义来看，FRF 就像结构的 “动态指纹”：在固有频率处，FRF 的幅值会出现明显峰值，相位则会发生剧烈变化，这些特征直接对应着结构的模态特性。通过分析 FRF 的幅值和相位变化，我们就能初步锁定结构可能存在的模态参数。

（二）FRF 的获取与关键特性

FRF 的获取通常需要通过振动测试实现：在结构上施加已知的激励（如锤击、激振器激励），同时用传感器（加速度计、位移传感器等）采集结构的响应信号，再通过傅里叶变换将时域信号转换为频域信号，最终计算得到 FRF。

值得注意的是，FRF 具有线性特性（在小变形范围内）和互易性（激励点与响应点互换时，FRF 值不变），这些特性为模态参数估计提供了重要的理论基础。但实际测试中，噪声、结构非线性等因素会导致 FRF 出现偏差，因此后续的参数识别需要结合抗干扰方法进行优化。

稳定图：筛选真实模态的 “智能筛子”

如果说 FRF 是承载模态信息的 “宝库”，那么稳定图就是从宝库中精准提取 “真金”（真实模态）的工具。在模态参数估计中，虚假模态（由噪声、测试误差或模型假设不当引起）的干扰是常见难题，而稳定图正是解决这一问题的 “利器”。

（一）稳定图的构建原理

稳定图的核心思想是通过分析不同参数（如模型阶次、频段范围）下识别出的模态参数（主要是固有频率和阻尼比）的稳定性，来区分真实模态和虚假模态。其横轴通常为固有频率，纵轴为阻尼比，每个点代表一个识别出的模态参数组合。

在构建稳定图时，我们会逐渐增加模型的阶次（即假设结构的模态数量），并在每个阶次下识别模态参数。真实模态的固有频率和阻尼比会在一定阶次范围内保持稳定（即点的位置基本不变），而虚假模态则会随着阶次变化出现明显波动，甚至消失。

（二）稳定图的判据与应用技巧

判断稳定图中真实模态的关键判据包括：频率稳定性（同一模态在不同阶次下的频率偏差小于设定阈值，通常为 0.1%~1%）、阻尼比稳定性（阻尼比的波动在合理范围内）、模态振型一致性（通过 MAC 矩阵等工具验证不同阶次下模态振型的相似性）。

在实际应用中，工程师需要结合经验调整稳定图的参数，例如合理设置频率分辨率、阶次范围和稳定性阈值，以避免遗漏真实模态或误判虚假模态。

直接模态参数估计：FRF 与稳定图的协同作战

直接模态参数估计方法跳过了传统的时域信号建模步骤，直接从 FRF 中提取模态参数，而稳定图的引入则进一步提升了估计的准确性和可靠性。二者的协同流程主要包括以下步骤：

（一）数据采集与 FRF 计算

首先通过振动测试获取结构的输入激励和输出响应信号，经过滤波、降噪等预处理后，利用傅里叶变换计算得到 FRF。为提高精度，通常会在多个点施加激励或采集响应，得到多个 FRF（即 FRF 矩阵），以包含更全面的结构动态信息。

（二）基于 FRF 的初步模态识别

利用峰值拾取法、圆拟合等方法从 FRF 中初步识别模态参数：通过 FRF 幅值谱的峰值确定固有频率的大致范围，结合相位变化计算阻尼比，并根据不同点的 FRF 比值初步构建模态振型。这一步得到的参数是后续稳定图分析的基础，但可能包含虚假模态。

（三）稳定图的构建与真实模态筛选

以初步识别的模态参数为基础，通过改变模型阶次构建稳定图。在稳定图中，筛选出满足频率、阻尼比和模态振型稳定性判据的点，这些点对应的就是真实模态。对于高频段或弱阻尼模态（如轻质结构的模态），需要更严格的稳定性判据，以避免被噪声干扰。

（四）模态参数的优化与验证

对筛选出的真实模态参数，结合 FRF 的残差分析（即计算识别出的模态参数对应的理论 FRF 与实测 FRF 的偏差）进行优化，进一步提高精度。最后，通过模态振型的物理意义验证（如振型的对称性、与结构几何特征的匹配度）或与其他测试方法（如锤击法与激振器法）的结果对比，确保参数的可靠性。

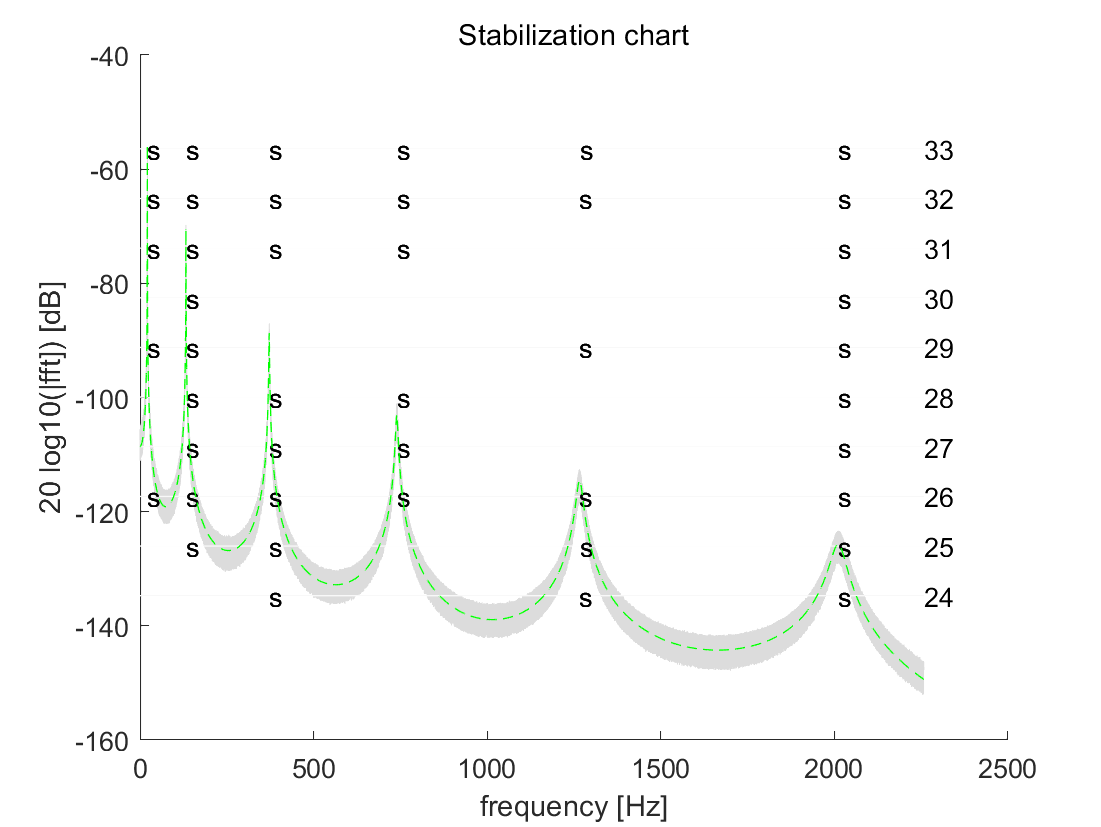

⛳️ 运行结果

📣 部分代码

🔗 参考文献
