标准 Hough 变换、修正 Hough 变换和序列 Hough 变换三种典型航迹起始算法研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在雷达、声呐等目标探测与跟踪系统中，航迹起始作为目标跟踪的首要环节，其性能直接影响后续跟踪的准确性和稳定性。Hough 变换凭借其独特的空间 - 参数映射特性，在航迹起始领域得到广泛应用。本文将深入研究标准 Hough 变换、修正 Hough 变换和序列 Hough 变换三种典型航迹起始算法，从原理、实现流程、性能等方面进行对比分析，为实际应用场景选择合适的算法提供参考。

一、标准 Hough 变换航迹起始算法

（一）基本原理

标准 Hough 变换的核心思想是将图像空间中的直线检测问题转换到参数空间进行处理。在航迹起始应用中，将目标检测数据点视为图像空间中的点，而目标运动轨迹可近似看作直线（在短时间或低机动情况下）。通过建立合适的参数空间（如直角坐标系下直线方程

y=kx+b

 可转换为以斜率

k

 和截距

b

 为参数的参数空间），将图像空间中的每个数据点映射到参数空间的一条曲线上。在参数空间中，属于同一条直线（即同一目标轨迹）的数据点所映射的曲线会相交于一点，通过统计参数空间中各点的累积投票数，找到投票数超过阈值的点，再将其反变换回图像空间，即可确定目标的初始航迹。

（二）算法流程

1. 数据预处理：对雷达等传感器获取的目标检测数据进行滤波、去噪等预处理，去除异常数据点，提高数据质量。

1. 参数空间定义：根据目标运动模型和数据特点，确定合适的参数空间。例如，对于二维平面内的目标运动，可采用极坐标系下的参数表示，直线方程为

   ρ=xcosθ+ysinθ

   ，其中

   ρ

    为原点到直线的距离，

   θ

    为直线法线与

   x

    轴的夹角。

1. 数据映射：将图像空间中的每个数据点按照选定的参数空间转换关系，映射到参数空间的对应曲线上，并在参数空间的相应位置进行投票累加。

1. 峰值检测：在参数空间中搜索投票数超过设定阈值的峰值点，这些峰值点对应图像空间中的潜在目标航迹。

1. 航迹生成：将峰值点反变换回图像空间，确定目标的初始航迹。

（三）优缺点分析

• 优点：对噪声和数据缺失具有一定的鲁棒性，能够处理不连续的目标检测数据；可以检测任意方向的直线轨迹，适用于多种目标运动场景。

• 缺点：计算复杂度高，尤其是在高维参数空间或大量数据点的情况下，参数空间的计算和存储开销大；难以区分交叉或接近的目标航迹，容易产生虚假航迹；对目标机动的适应性较差，当目标出现较大机动时，检测性能下降明显。

二、修正 Hough 变换航迹起始算法

（一）改进思路

修正 Hough 变换针对标准 Hough 变换的不足进行改进。一方面，通过引入目标运动的先验信息（如目标的速度范围、加速度限制等），对参数空间进行约束，缩小搜索范围，降低计算复杂度；另一方面，采用更合理的投票策略和峰值检测方法，提高对交叉航迹和机动目标的分辨能力，减少虚假航迹的产生。

（二）算法关键步骤

1. 先验信息融合：根据目标类型和应用场景，确定目标运动的先验约束条件，如最大速度、最大加速度等。在构建参数空间时，将这些约束条件纳入考虑，限制参数的取值范围，减少不必要的计算。

1. 自适应投票策略：根据数据点之间的距离、角度等关系，设计自适应的投票权重。例如，对于距离较近、角度变化较小的数据点，给予较高的投票权重，增强对真实航迹的支持；对于可能属于交叉航迹或噪声的数据点，降低投票权重，抑制虚假航迹的产生。

1. 多阈值峰值检测：采用多个不同的投票阈值进行峰值检测，先使用较低阈值初步筛选出潜在的航迹候选点，再通过较高阈值进一步确认真实航迹，提高航迹起始的准确性。

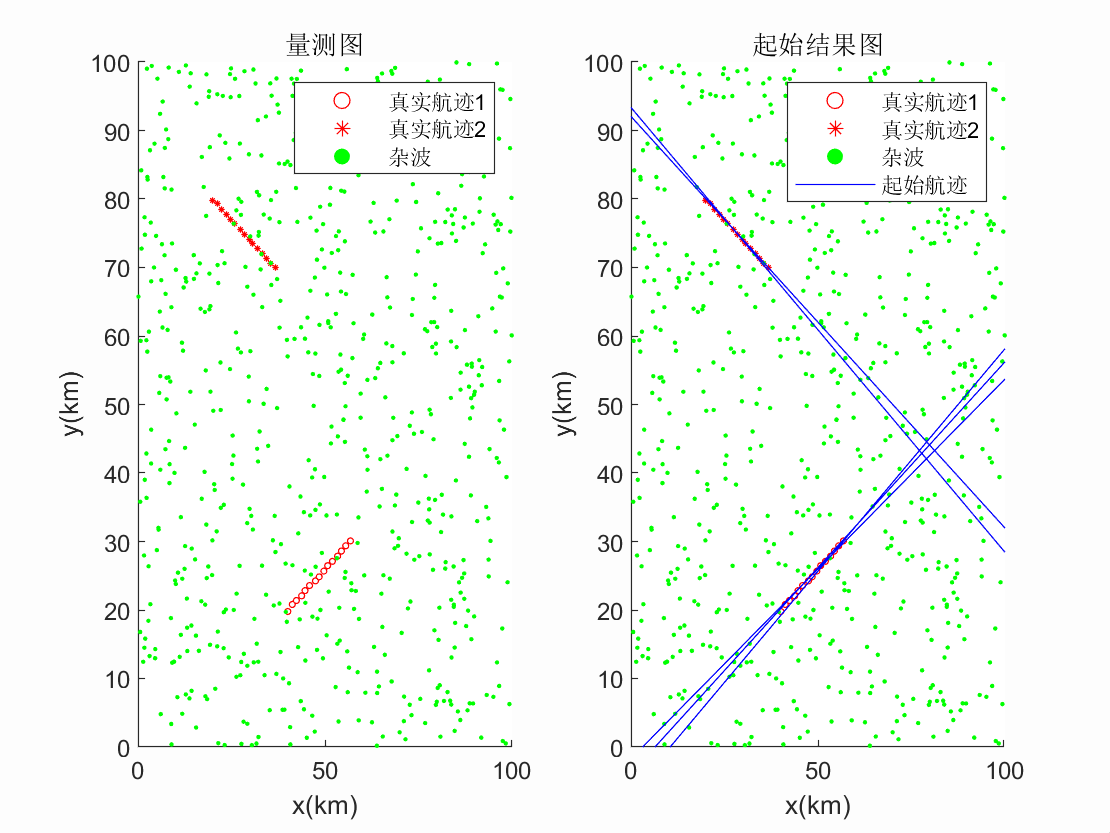

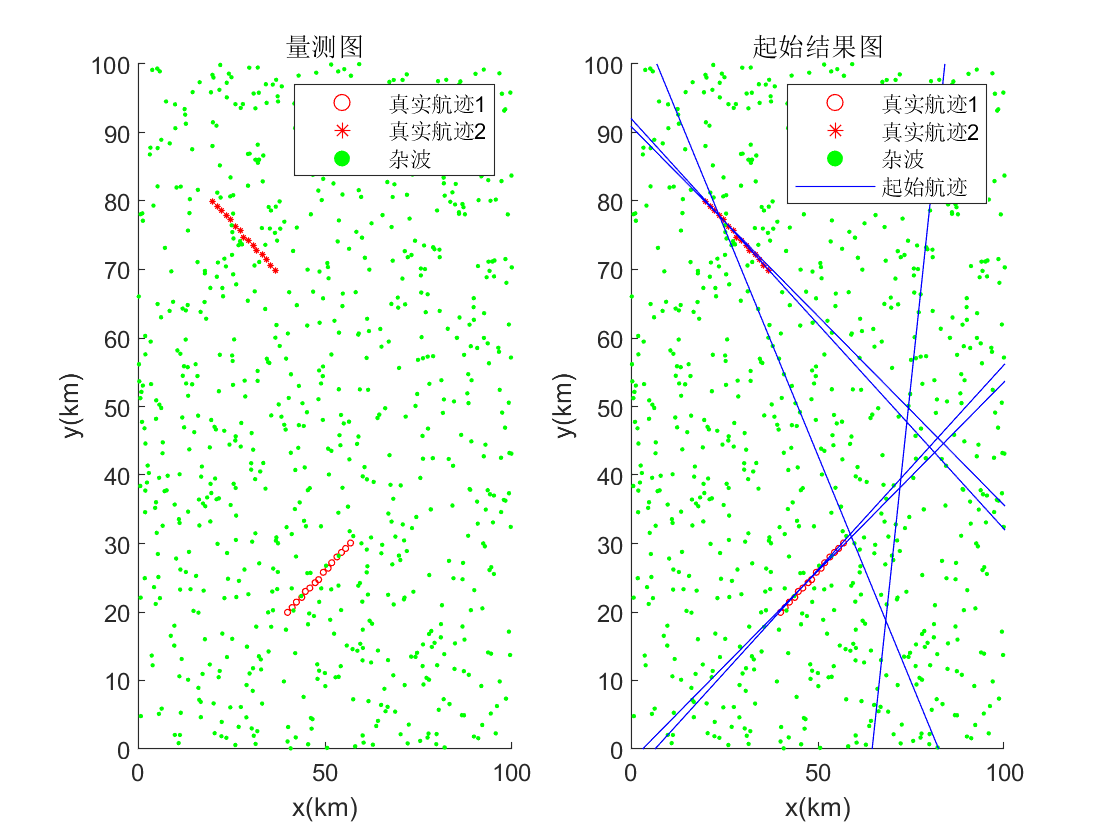

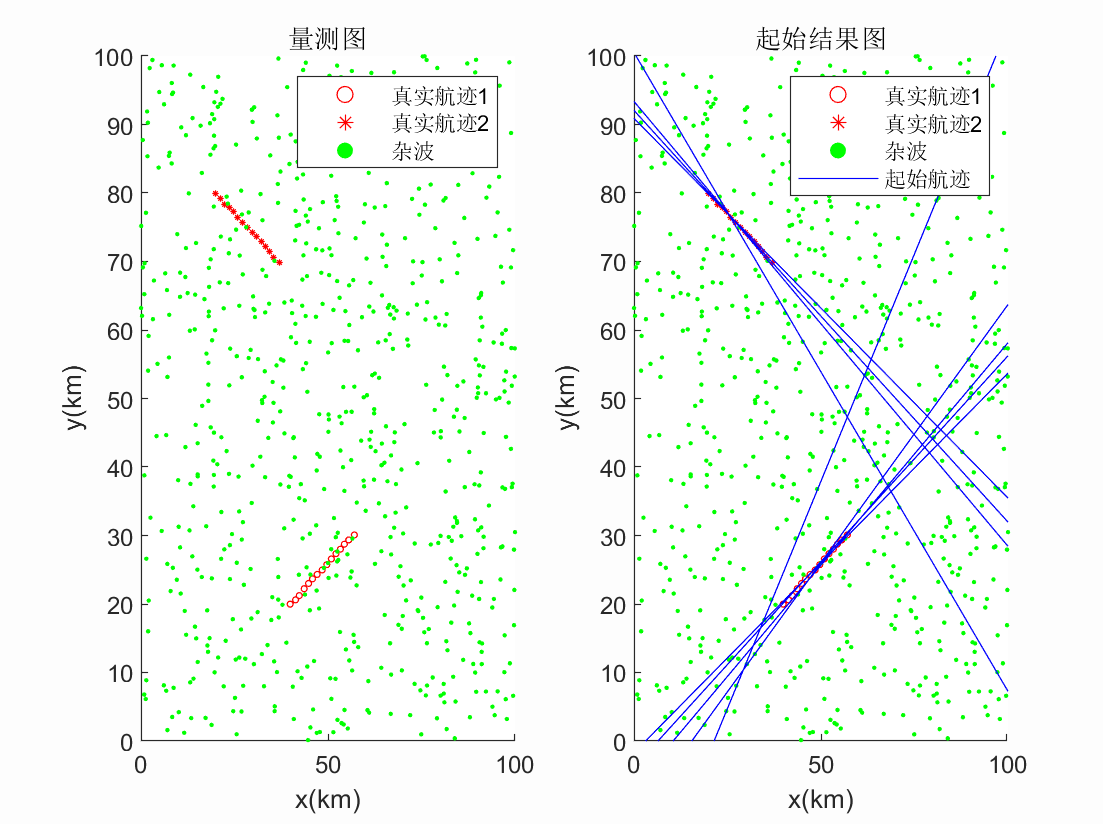

⛳️ 运行结果

📣 部分代码

🔗 参考文献
