正交频分复用(Orthogonal Frequency Division Multiplexing, OFDM)作为一种高效的频谱利用技术，已成为现代无线宽带通信系统的基石，例如Wi-Fi (IEEE 802.11系列)、WiMAX (IEEE 802.16系列)、LTE (Long Term Evolution) 和5G NR (New Radio) 等。OFDM的核心思想是将高速数据流分割成若干个低速子数据流，并分别调制到多个正交的子载波上传输，从而将频率选择性衰落信道转化为多个频率平坦衰落子信道，显著提升系统在复杂无线环境下的鲁棒性和数据传输速率。本文将从链路级和系统级两个层面深入探讨OFDM技术在无线宽带系统中的应用和研究，分析其优势、面临的挑战以及未来的发展趋势。

一、链路级研究：精细化优化与信道适应

链路级主要关注单个通信链路的性能，致力于在给定的信道条件下最大化数据吞吐量并最小化误码率。针对OFDM系统的链路级研究，通常聚焦于以下几个关键方面：

信道估计与均衡: 无线信道的复杂性，特别是多径衰落和时变特性，对OFDM系统的性能影响巨大。准确的信道估计是实现有效数据解调的关键。常见的信道估计算法包括基于导频的信道估计和盲信道估计。基于导频的信道估计通过在预定的子载波上发送已知的导频信号，接收端根据接收到的导频信号估计信道冲激响应。这类算法精度较高，但会占用一定的频谱资源。盲信道估计则不需要发送导频信号，直接从接收信号中估计信道特性，频谱效率较高，但计算复杂度也更高，且对信噪比要求更高。信道均衡则旨在抵消信道对信号的畸变。常见的均衡算法包括迫零均衡(Zero-Forcing, ZF)、最小均方误差均衡(Minimum Mean Square Error, MMSE) 和最大似然估计(Maximum Likelihood Estimation, MLE)等。ZF均衡算法虽然简单，但会放大噪声；MMSE均衡算法在噪声抑制方面表现更优，但计算复杂度也相对较高；MLE算法能够获得最佳性能，但其计算复杂度在实际应用中难以承受。
功率分配与子载波分配: OFDM系统允许多个子载波同时传输数据，因此如何有效地分配每个子载波的功率和数据速率，是提升链路性能的重要手段。功率分配算法旨在根据每个子载波的信道质量，动态调整其发射功率，从而最大化系统容量。常见的方法包括注水算法(Water-Filling)，该算法根据信道质量，将功率像水一样注入到不同的子载波上，信道质量好的子载波分配更多的功率，信道质量差的子载波分配较少的功率。子载波分配算法则旨在根据用户需求的优先级和信道质量，为不同的用户分配不同的子载波，以实现用户间的公平性和整体系统吞吐量的最大化。常见的算法包括基于贪婪算法的子载波分配和基于图论的子载波分配。
编码调制与自适应调制: 编码调制技术旨在通过引入冗余信息来提高系统的抗干扰能力。常见的编码方式包括卷积码、Turbo码和LDPC码等。调制方式则包括QPSK、16QAM、64QAM等。自适应调制编码(Adaptive Modulation and Coding, AMC)技术根据信道质量动态调整编码方式和调制阶数，在信道条件好的情况下采用高阶调制和低码率编码，以提高数据传输速率；在信道条件差的情况下则采用低阶调制和高码率编码，以保证传输的可靠性。
峰均功率比(Peak-to-Average Power Ratio, PAPR)抑制: OFDM信号是由多个子载波信号叠加而成，因此其峰值功率可能会远大于平均功率，导致发射机的功率放大器效率降低，甚至产生非线性失真。因此，降低PAPR是OFDM系统链路级研究的重要课题。常见的PAPR抑制技术包括限幅、选择性映射(Selected Mapping, SLM) 和部分传输序列(Partial Transmit Sequence, PTS) 等。限幅技术简单易行，但会引入带外辐射；SLM和PTS技术能够显著降低PAPR，但计算复杂度较高。
多输入多输出(Multiple-Input Multiple-Output, MIMO) OFDM: MIMO技术通过在发射端和接收端采用多个天线，利用空间复用和空间分集增益来提高系统容量和抗干扰能力。将MIMO技术与OFDM技术相结合，可以充分利用OFDM在频率域的抗衰落能力和MIMO在空间域的复用增益，从而实现更高的频谱效率和数据传输速率。

二、系统级研究：网络架构与资源管理

系统级研究关注整个无线通信网络的性能，旨在优化网络架构、资源管理以及移动性管理等，从而提升网络的整体吞吐量、覆盖范围和服务质量。针对OFDM系统的系统级研究，通常包括以下几个方面：

资源分配与调度: 无线资源，例如时间、频率和功率，是有限的。如何有效地分配这些资源给不同的用户，是系统级研究的核心问题。资源分配算法旨在根据用户的服务需求、信道质量和优先级，动态分配无线资源，以实现用户间的公平性和整体系统性能的最大化。常见的调度算法包括轮询调度、最大载干比调度和比例公平调度等。轮询调度简单易行，但难以适应信道变化；最大载干比调度能够最大化系统吞吐量，但可能导致用户间的不公平；比例公平调度则在吞吐量和公平性之间进行折衷。
干扰管理: 无线通信系统通常存在各种干扰，包括同频干扰、邻频干扰和共信道干扰等。干扰管理旨在降低干扰对系统性能的影响。常见的干扰管理技术包括干扰抑制、干扰协调和干扰消除等。干扰抑制技术通过在接收端采用多天线技术来抑制干扰信号；干扰协调技术通过协调不同小区之间的资源分配，来避免或减少同频干扰；干扰消除技术则通过在接收端估计并消除干扰信号。
移动性管理: 在移动通信系统中，用户终端的位置不断变化，因此需要进行移动性管理，以保证用户的无缝连接。移动性管理包括小区选择、切换和位置更新等。小区选择是指用户终端选择最佳服务小区的过程；切换是指用户终端在不同小区之间切换连接的过程；位置更新是指用户终端向网络汇报其位置信息的过程。
网络架构优化: 无线通信网络的架构对系统性能有着重要影响。网络架构优化旨在设计高效的网络架构，以满足不断增长的移动宽带需求。常见的网络架构包括集中式网络架构、分布式网络架构和混合式网络架构。集中式网络架构将所有的控制功能集中在一个中心节点，易于管理，但可能存在单点故障；分布式网络架构将控制功能分散到多个节点，具有更好的可扩展性和鲁棒性；混合式网络架构则结合了集中式网络架构和分布式网络架构的优点。
认知无线电(Cognitive Radio, CR) OFDM: CR技术允许无线设备动态地感知周围的无线环境，并自适应地调整其传输参数，以最大化频谱利用率。将CR技术与OFDM技术相结合，可以实现更加灵活的频谱共享和动态频谱接入。CR-OFDM系统可以根据信道条件和干扰情况，动态选择合适的子载波和调制编码方式，从而提高频谱效率和抗干扰能力。

三、挑战与展望

尽管OFDM技术在无线宽带系统中得到了广泛应用，但仍面临着一些挑战：

高计算复杂度:
OFDM技术的实现需要大量的FFT/IFFT运算，以及复杂的信道估计和均衡算法，因此其计算复杂度较高。
对频率偏移和定时偏移敏感:
频率偏移和定时偏移会导致子载波之间的正交性破坏，从而降低系统性能。
高PAPR:
OFDM信号的PAPR较高，导致发射机的功率放大器效率降低。

未来的研究方向包括：

低复杂度的OFDM实现:
研究更加高效的信道估计和均衡算法，以及低复杂度的PAPR抑制技术，以降低OFDM系统的计算复杂度。
OFDM与新型多址接入技术相结合:
研究将OFDM技术与新型多址接入技术，例如NOMA (Non-Orthogonal Multiple Access)，相结合，以提高频谱效率和用户容量。
面向未来无线通信系统的OFDM优化:
针对未来无线通信系统，例如6G，研究更加灵活和可扩展的OFDM技术，以满足更高的性能需求。

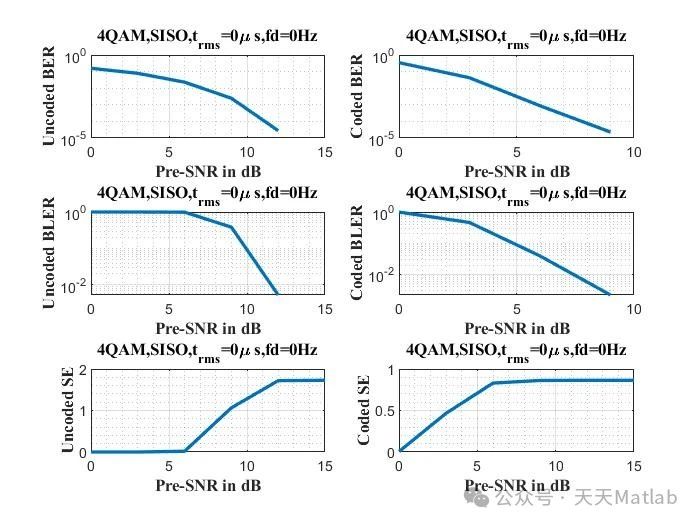

⛳️ 运行结果

🔗 参考文献

[1]官捷,惠晓威.正交频分复用系统的性能仿真分析[J].计算机测量与控制, 2008, 16(4):4.DOI:JournalArticle/5aebf8fcc095d710d4f91501.

📣 部分代码

    x=x(1:length(x)-res);endsymbi=reshape(x,K,length(x)/K).';        %Reshape in matrix containg column vectors for each symbol in Binarysymdec=bi2de(symbi,'left-msb');          %Converting from binary to Decimalz=symdec;%clear yqmod;switch M    case 2        load qam2;    case 4        load qam4;    case 8        load qam8;    case 16        load qam16;    case 32        load qam32;    case 64        load qam64;    case 128        load qam128;    case 256        load qam256;endfor i=1:length(z)    q(i)=yqmod(z(i)+1);endyqam=q;
