【信号处理】扩展卡尔曼滤波EKF附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

卡尔曼滤波 (Kalman Filter, KF) 作为一种最优估计器，在各种工程领域中扮演着重要的角色，尤其在信号处理中，它能有效地从含有噪声的观测数据中估计系统的状态。然而，传统的卡尔曼滤波只能应用于线性系统和高斯噪声的情况。在实际应用中，很多系统都表现出非线性特性，例如无线通信中的信道估计、机器人导航中的姿态估计、以及生物医学信号处理中的生理参数估计等。为了解决非线性系统状态估计的问题，扩展卡尔曼滤波 (Extended Kalman Filter, EKF) 应运而生，成为了应对非线性挑战的有力工具。本文将深入探讨扩展卡尔曼滤波的原理、优缺点，以及其在信号处理中的广泛应用。

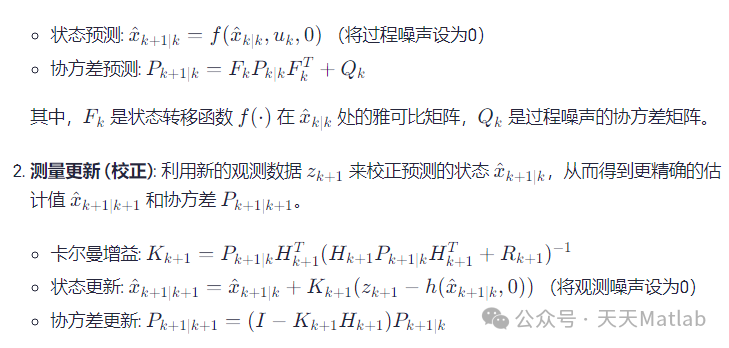

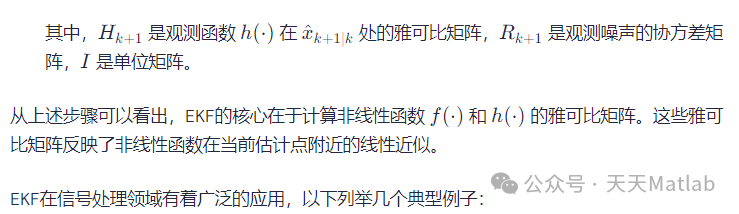

EKF的核心思想是将非线性系统线性化，从而使其能够应用卡尔曼滤波的框架。这种线性化是通过泰勒级数展开，并保留一阶项来实现的。具体而言，对于一个非线性状态空间模型，可以表示为：

x_{k+1} = f(x_k, u_k, w_k)
z_k = h(x_k, v_k)

• 无线通信中的信道估计: 在无线通信系统中，信道是时变的、非线性的。EKF可以用来跟踪信道的变化，提高通信质量。例如，可以利用接收信号作为观测数据，信道的参数（如多径时延、衰落系数等）作为状态变量，建立非线性状态空间模型，然后利用EKF进行信道估计。通过不断地预测和校正，可以有效地跟踪信道的变化，并减小估计误差。

•

• 目标跟踪: 在雷达、声纳等系统中，需要跟踪目标的位置和速度。目标的运动模型往往是非线性的，例如匀速圆周运动、机动运动等。EKF可以用来估计目标的状态，实现目标的稳定跟踪。例如，可以使用雷达测量到的目标距离、角度等信息作为观测数据，目标的位置、速度作为状态变量，构建非线性状态空间模型，然后利用EKF进行目标跟踪。

• 导航和定位: 在自主导航系统中，例如无人机、机器人等，需要估计自身的位置和姿态。传感器数据往往包含噪声和误差，且运动模型通常是非线性的。EKF可以用来融合来自不同传感器的数据，估计自身的状态，实现精确的导航和定位。例如，可以融合来自GPS、IMU (惯性测量单元) 和视觉传感器的信息，利用EKF估计无人机的位置、速度和姿态。

• 生物医学信号处理: 在生物医学领域，EKF可以用于估计生理参数，例如心率、血压、呼吸频率等。这些生理参数通常是时变的，且测量数据往往受到各种噪声的干扰。EKF可以利用生理模型和测量数据，实现对生理参数的实时估计。例如，可以使用心电图 (ECG) 信号作为观测数据，心率作为状态变量，建立生理模型，然后利用EKF进行心率估计。

虽然EKF在解决非线性问题方面取得了显著的成功，但它也存在一些固有的局限性：

• 线性化误差: EKF通过泰勒级数展开进行线性化，忽略了高阶项，这会导致较大的线性化误差，尤其当非线性较强时。线性化误差会导致估计精度下降，甚至导致滤波发散。

• 雅可比矩阵的计算: EKF需要计算雅可比矩阵，这对于复杂的非线性函数而言，计算量很大，甚至难以解析计算。数值计算雅可比矩阵虽然可行，但会增加计算复杂度，并可能引入额外的误差。

• 对初始值的敏感性: EKF的性能对初始状态估计和协方差矩阵的设定非常敏感。错误的初始值会导致滤波发散或者收敛到错误的解。

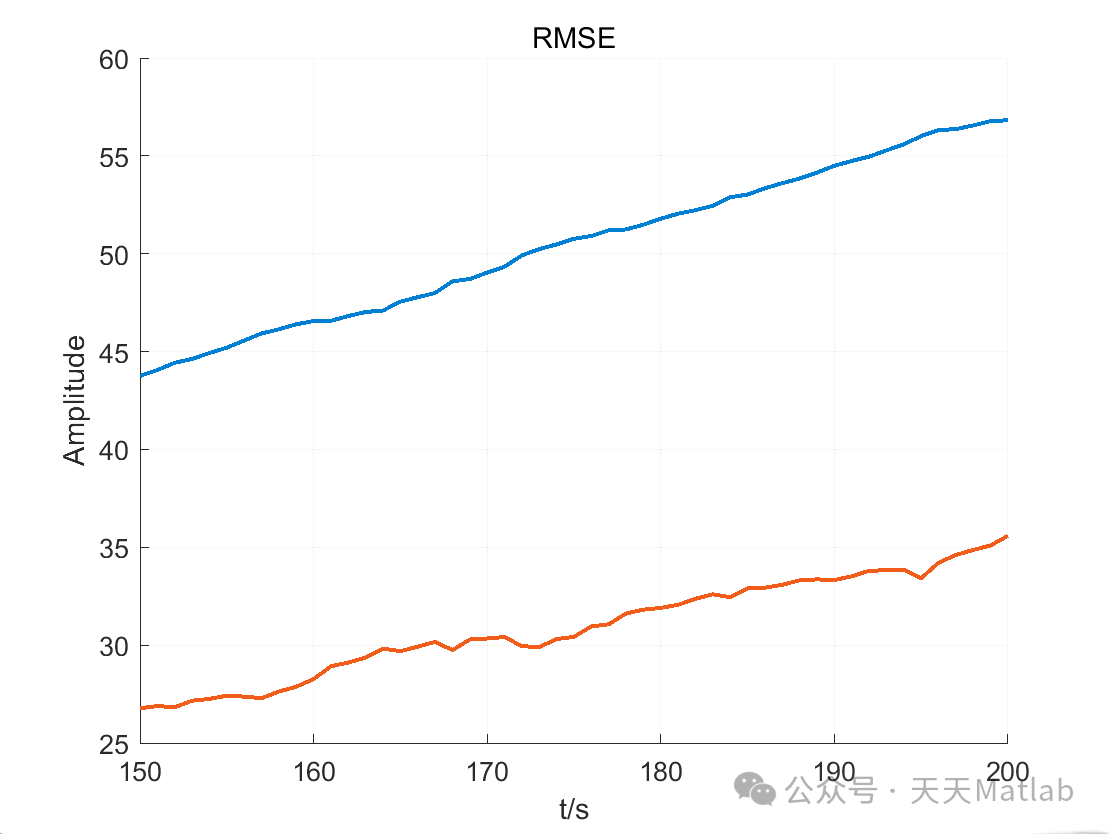

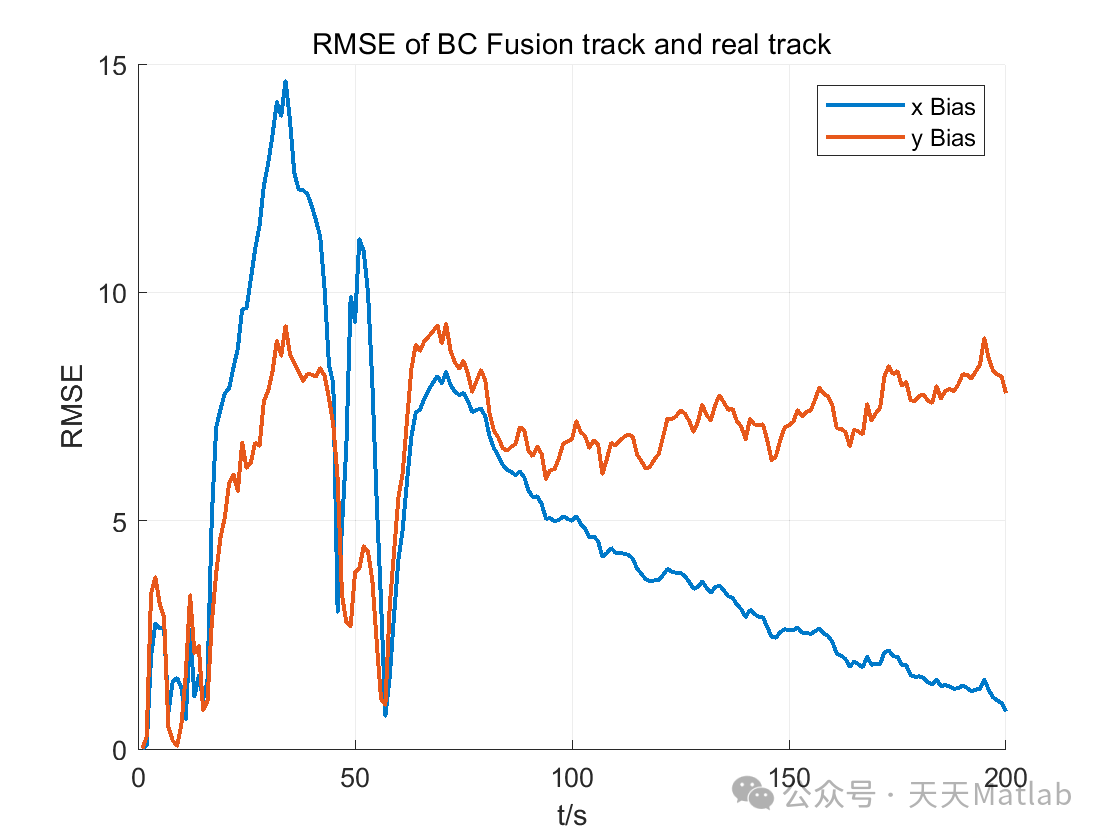

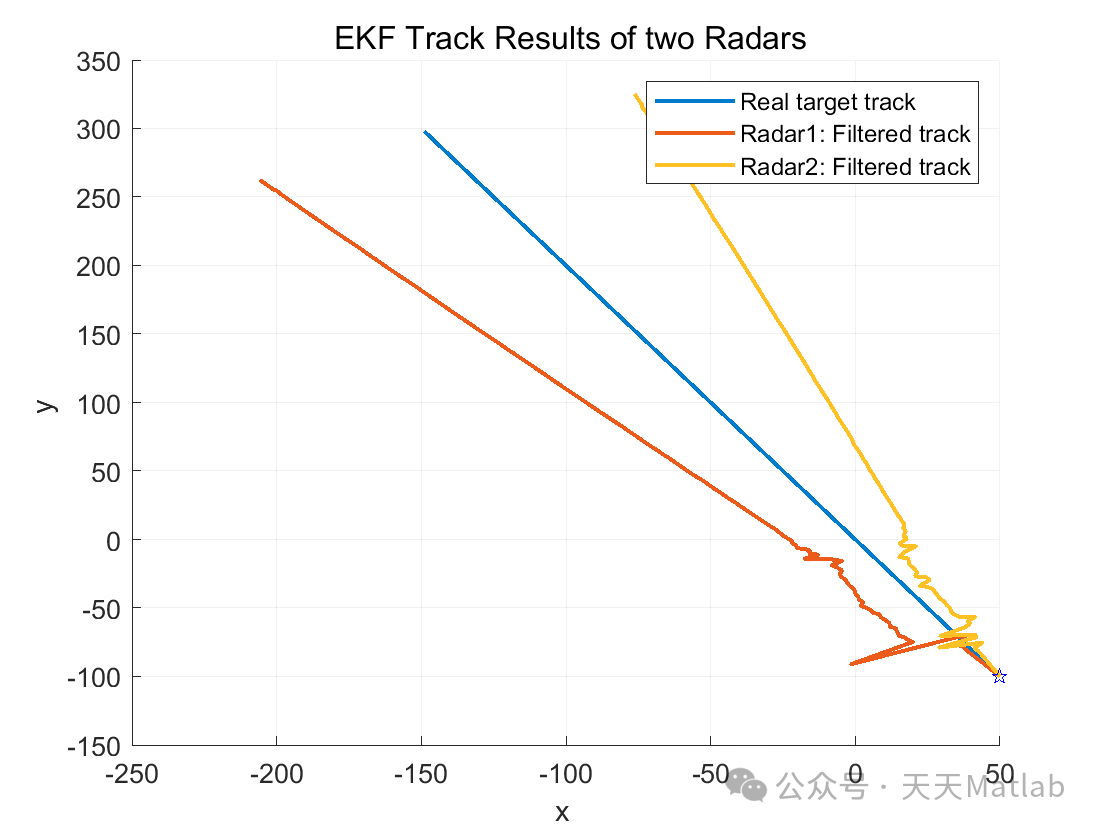

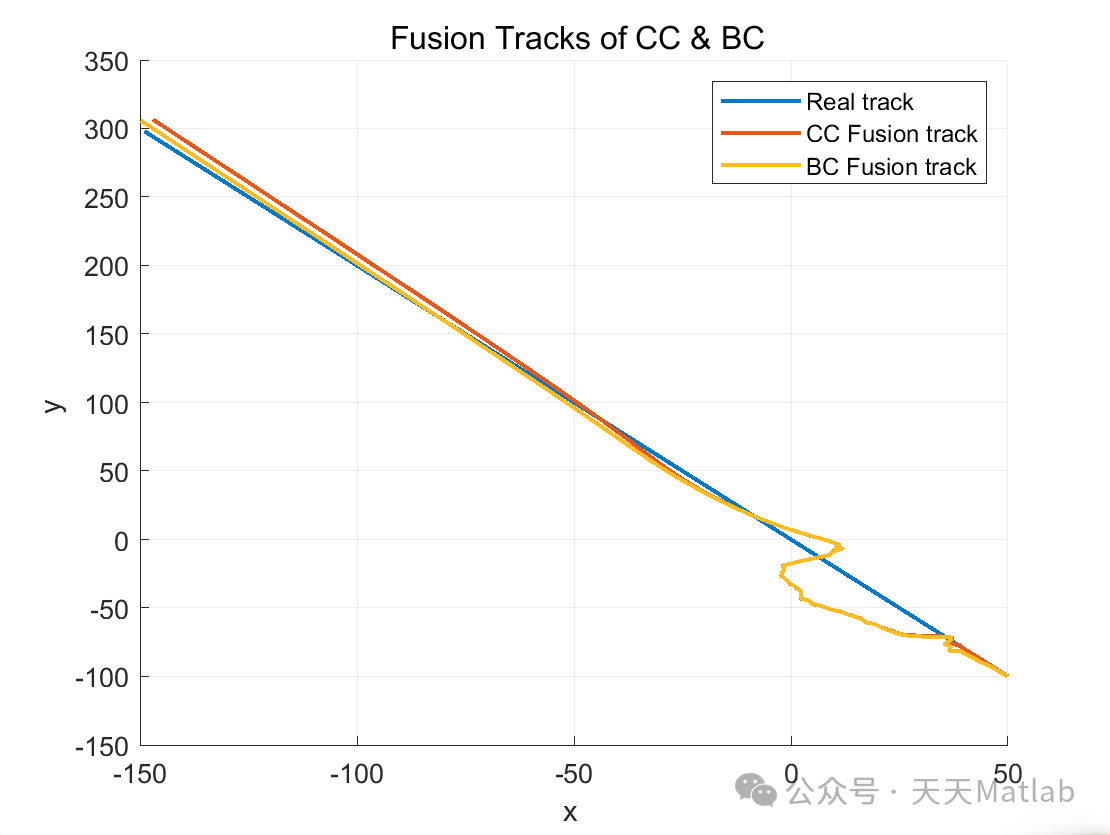

⛳️ 运行结果

🔗 参考文献

[1] 宗长富,潘钊,胡丹,等.基于扩展卡尔曼滤波的信息融合技术在车辆状态估计中的应用[J].机械工程学报, 2009, 45(10):6.DOI:10.3901/JME.2009.10.272.

[2] 李高林.基于扩展卡尔曼滤波的永磁同步电机的无位置传感器控制[D].湖南大学,2011.DOI:10.7666/d.y1906602.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
