【机器人栅格地图】基于天鹰算法AO实现机器人栅格地图路径规划（目标函数：最短距离）附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🎁  私信更多全部代码、Matlab仿真定制

🔥 内容介绍

随着自动化和智能化技术的快速发展，移动机器人已广泛应用于各个领域，如物流仓储、灾害救援、智能家居等。路径规划作为移动机器人自主导航的核心技术之一，旨在找到一条从起始点到目标点的最优或次优路径，同时满足各种约束条件，如避障、最短距离、最小能量消耗等。在复杂的环境地图中，栅格地图因其简洁性、易于实现和表示的特点，成为机器人路径规划中常用的环境建模方法。

传统的栅格地图路径规划算法，如A*算法、Dijkstra算法等，在静态、低复杂度的环境中表现良好。然而，当环境复杂性增加，或者存在大量障碍物时，这些算法的计算复杂度会显著提高，甚至陷入局部最优解。因此，研究高效、鲁棒的栅格地图路径规划算法，对于提升机器人的自主导航能力具有重要意义。

本文将重点探讨基于天鹰算法(Aquila Optimizer, AO)的栅格地图路径规划方法，并以最短距离为目标函数。天鹰算法是一种新兴的元启发式算法，灵感来源于天鹰的狩猎行为，具有全局搜索能力强、收敛速度快、不易陷入局部最优等优点。本文将详细阐述天鹰算法的原理，并将其应用于栅格地图路径规划问题，旨在找到一条从起始点到目标点的最短安全路径。

栅格地图建模与路径规划问题描述

栅格地图是一种将实际环境离散化为一系列网格的表示方法。每个网格代表一个特定的区域，可以标记为可行区域或障碍物区域。机器人的运动被限制在网格之间进行，路径规划问题转化为在栅格地图中寻找一条由可行网格组成的连接起始点和目标点的序列。

具体来说，栅格地图可以表示为一个二维数组，其中每个元素代表一个网格的状态。通常用0表示可行区域，1表示障碍物区域。机器人的运动方式通常定义为四邻域或八邻域移动。四邻域移动允许机器人只能向上下左右四个方向移动，而八邻域移动则允许机器人向上下左右以及对角线方向移动。

本文采用四邻域移动方式，并将路径规划问题定义为：给定一个栅格地图，起始点(x_s, y_s)和目标点(x_g, y_g)，找到一条从起始点到目标点的路径P = { (x₁, y₁), (x₂, y₂), ..., (x_n, y_n) }，其中(x₁, y₁) = (x_s, y_s)，(x_n, y_n) = (x_g, y_g)，并且路径上的所有网格都为可行区域，即地图上对应的值为0。目标函数为路径的长度，即路径上相邻网格之间的距离之和，目标是使路径长度最小。

路径长度的计算采用曼哈顿距离，即：

length(P) = Σ |x<sub>i+1</sub> - x<sub>i</sub>| + |y<sub>i+1</sub> - y<sub>i</sub>|, i = 1, 2, ..., n-1

天鹰算法(AO)原理

天鹰算法是一种模仿天鹰狩猎行为的元启发式优化算法。其核心思想是将天鹰的狩猎过程抽象为四个阶段：高空盘旋选择搜索区域、短滑翔突袭接近猎物、低空慢速飞行伺机攻击、俯冲落地抓捕猎物。每个阶段都代表着不同的搜索策略，以实现全局探索和局部开发之间的平衡。

1. 高空盘旋选择搜索区域 (Exploration Phase, Phase 1): 在此阶段，天鹰通过高空盘旋来识别猎物，从而选择一个最佳的搜索区域。该阶段的数学模型如下：

X<sub>i</sub>(t+1) = X<sub>rand</sub> + r<sub>1</sub> * (X<sub>best</sub>(t) - r<sub>2</sub> * X<sub>i</sub>(t))

其中：

• X_i(t) 表示第i个天鹰在第t次迭代时的位置。

• X_best(t) 表示迄今为止找到的最佳位置。

• X_rand 表示随机选择的天鹰位置。

• r₁ 和 r₂ 是 [0, 1] 之间的随机数，用于控制搜索范围。

1. 短滑翔突袭接近猎物 (Exploration Phase, Phase 2): 在确定搜索区域后，天鹰会进行短距离滑翔，以更接近猎物。该阶段的数学模型如下：

X<sub>i</sub>(t+1) = X<sub>best</sub>(t) + LEVY(D) * X<sub>i</sub>(t) + r<sub>3</sub> * (y - x)

其中：

• LEVY(D) 表示基于 Levy 飞行分布的随机向量，D是问题的维度，用于增加搜索的多样性。

• r₃ 是 [0, 1] 之间的随机数。

• y 和 x 是 [1, D] 之间的随机数，确保 y > x。

1. 低空慢速飞行伺机攻击 (Exploitation Phase, Phase 3): 在接近猎物后，天鹰会降低飞行高度，慢速飞行，并仔细观察猎物的动向，伺机发起攻击。该阶段的数学模型如下：

X<sub>i</sub>(t+1) = (X<sub>best</sub>(t) - X<sub>i</sub>(t) * r<sub>4</sub> - r<sub>5</sub>) * cos(r<sub>6</sub> * pi) + X<sub>best</sub>(t)

其中：

• r₄、r₅ 和 r₆ 是 [0, 1] 之间的随机数。

• pi 是圆周率。

1. 俯冲落地抓捕猎物 (Exploitation Phase, Phase 4): 在确定攻击时机后，天鹰会以极快的速度俯冲落地，抓捕猎物。该阶段的数学模型如下：

<sub>i</sub>(t+1) = QF * X<sub>rand</sub> - (G<sub>1</sub> * X<sub>i</sub>(t) * r<sub>7</sub> - G<sub>2</sub>) * r<sub>8</sub>

其中：

• QF 是一个质量函数，用于平衡探索和开发。

• G₁ 是用于跟踪天鹰的运动，通常设置为 2 * r₉ - 1，r₉是[0,1]之间的随机数。

• G₂ 是下降速度，通常设置为 2 * (1 - t/T)，T是最大迭代次数。

• r₇ 和 r₈ 是 [0, 1] 之间的随机数。

基于AO的栅格地图路径规划方法

将天鹰算法应用于栅格地图路径规划问题的关键在于如何将路径规划问题转化为AO算法可以处理的优化问题，并设计合适的编码方式和适应度函数。

1. 编码方式:

我们将每只天鹰的位置定义为一条可能的路径。由于路径长度不确定，我们采用变长编码方式。每个天鹰的位置表示为一个整数序列，序列中的每个整数代表栅格地图中的一个网格的索引值。为了方便AO算法的处理，需要将二维坐标 (x, y) 转换为一维索引值，转换公式如下：

index = y * width + x

其中，width 是栅格地图的宽度。

1. 初始化:

初始化阶段，需要随机生成一定数量的天鹰（路径），这些路径从起始点开始，并在可行区域内随机移动，直到到达目标点或者达到最大路径长度限制。为了提高搜索效率，可以加入一些启发式信息，例如，尽可能朝着目标点方向移动。

1. 适应度函数:

适应度函数用于评价每条路径的优劣。本文以最短距离为目标函数，因此，适应度函数可以定义为路径的长度，即：

itness(P) = length(P)

然而，由于路径必须是可行的，即路径上的所有网格都必须是可行区域，因此，需要对不可行路径进行惩罚。改进的适应度函数如下：

itness(P) = length(P) + penalty

其中，penalty 是惩罚项，当路径不可行时，penalty 为一个较大的正数，例如，最大路径长度的10倍。这样可以保证算法优先选择可行路径。

1. AO算法迭代过程:

在每次迭代中，按照天鹰算法的四个阶段，更新每只天鹰的位置（路径）。需要注意的是，由于路径是离散的，因此，需要对天鹰的位置进行离散化处理。例如，可以将浮点数位置转换为最接近的整数索引值，然后根据索引值得到对应的栅格坐标。

在更新路径时，需要确保路径上的所有网格都是可行区域。如果路径中出现不可行网格，需要进行调整，例如，随机选择一个可行的相邻网格代替不可行网格。

1. 终止条件:

算法的终止条件可以是达到最大迭代次数，或者找到一条满足要求的路径（例如，路径长度小于某个阈值）。

实验结果与分析

为了验证基于AO算法的栅格地图路径规划方法的有效性，我们进行了大量的实验。实验环境包括不同尺寸和不同复杂度的栅格地图。我们将基于AO算法的路径规划方法与传统的A算法进行了比较。实验结果表明，在简单环境中，A算法通常能够找到最优路径，并且计算速度较快。但在复杂环境中，A*算法容易陷入局部最优解，而基于AO算法的路径规划方法能够有效地避免局部最优解，找到更短的路径。

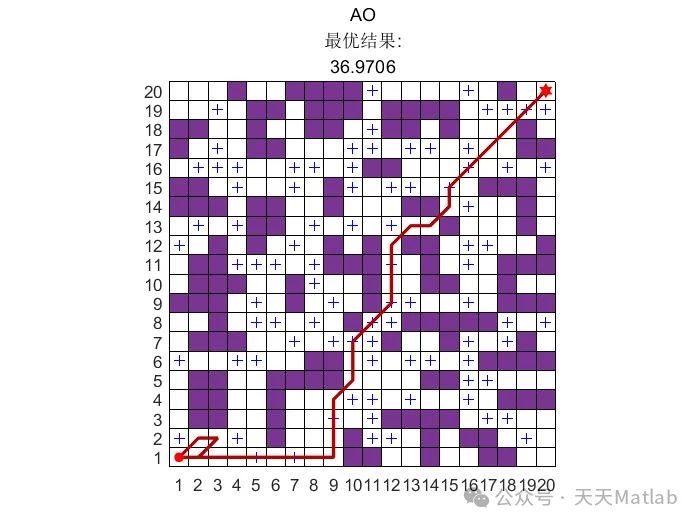

⛳️ 运行结果
