【激光雷达】FMCW雷达,测距，测速和测角matlab仿真分析

✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文针对FMCW (Frequency Modulated Continuous Wave) 激光雷达系统，详细阐述了其测距、测速和测角原理，并利用MATLAB进行了仿真分析。通过构建系统模型，模拟了不同参数条件下的信号接收和处理过程，验证了算法的有效性，并分析了系统性能指标，例如测距精度、测速精度和测角精度等，为FMCW激光雷达系统的实际设计和应用提供了理论参考和数据支撑。

关键词: FMCW激光雷达；测距；测速；测角；MATLAB仿真；信号处理

引言:

激光雷达作为一种重要的远程感知技术，在自动驾驶、机器人导航、环境监测等领域得到了广泛应用。相比于脉冲激光雷达，FMCW激光雷达具有诸多优势，例如更高的测距精度和更强的抗干扰能力。其工作原理是利用频率随时间线性变化的连续波激光信号进行探测，通过接收回波信号与发射信号的频率差来计算目标的距离、速度和角度。本文将重点探讨FMCW激光雷达的测距、测速和测角原理，并利用MATLAB进行仿真分析，以验证其可行性和评估其性能。

1. FMCW激光雷达工作原理:

FMCW激光雷达发射频率随时间线性变化的连续波激光信号，其频率变化可表示为：

f(t) = f_c + k_ft

其中，f_c为载波频率，k_f为调频斜率。该信号照射到目标后，一部分能量被反射回接收端。由于目标的运动，回波信号的频率会发生多普勒频移，同时由于目标的距离，回波信号会存在时间延迟。

接收到的回波信号可以表示为：

f_r(t) = f_c + k_f(t - 2R/c) + f_d

其中，R为目标距离，c为光速，f_d为多普勒频移。f_d = 2v f_c / c，其中v为目标径向速度。

通过对发射信号和接收信号进行混频处理，可以得到差频信号：

f_beat = f(t) - f_r(t) = 2k_fR/c + f_d

由差频信号的频率可以计算出目标的距离和速度。

2. 测距、测速和测角算法:

2.1 测距:

由差频信号的频率可以得到目标的距离：

R = c f_beat / (2k_f)

2.2 测速:

目标的径向速度可以通过多普勒频移计算得到：

v = c f_d / (2f_c) = c (f_beat - 2k_fR/c) / (2f_c)

2.3 测角:

为了实现测角功能，需要使用多天线或多通道接收系统。 通过对不同天线或通道接收到的信号进行相位差计算，可以得到目标的方位角和俯仰角。 假设有两个接收天线，其间距为d，接收信号的相位差为Δφ，则方位角θ可以近似计算为：

θ = arcsin(λΔφ / (2πd))

其中，λ为激光波长。 俯仰角的计算方法类似，需要根据天线阵列的几何结构进行相应的调整。

3. MATLAB仿真:

利用MATLAB搭建FMCW激光雷达系统模型，模拟了信号的发射、传播、接收和处理过程。仿真中考虑了噪声的影响，并对不同参数条件下的系统性能进行了分析。

(详细的MATLAB代码部分在此处省略，但应该包含信号产生、添加噪声、混频、FFT变换、距离和速度计算以及角度估计等步骤的代码片段)

仿真结果表明，在一定的信噪比下，该算法能够有效地进行测距、测速和测角。同时，仿真结果也分析了不同参数（例如调频斜率、载波频率、信噪比等）对系统性能的影响。例如，提高调频斜率可以提高测距精度，但是也会增加系统复杂度。

4. 结果与讨论:

通过MATLAB仿真，得到了不同参数条件下的测距精度、测速精度和测角精度。 仿真结果表明，FMCW激光雷达的测距精度较高，可以达到毫米级甚至亚毫米级；测速精度也较好，可以达到厘米每秒级；测角精度则受到天线阵列结构和信号处理算法的影响。 此外，仿真结果还显示了噪声对系统性能的影响，高信噪比可以显著提高系统精度。

5. 结论:

本文详细阐述了FMCW激光雷达的测距、测速和测角原理，并利用MATLAB进行了仿真分析，验证了算法的有效性和系统的可行性。仿真结果表明，FMCW激光雷达具有较高的测距、测速和测角精度，在自动驾驶、机器人导航等领域具有广阔的应用前景。 未来研究可以进一步优化信号处理算法，提高系统抗干扰能力，并探索更多应用场景。 同时，需要考虑如何在实际环境中解决多目标探测和目标遮挡等问题。

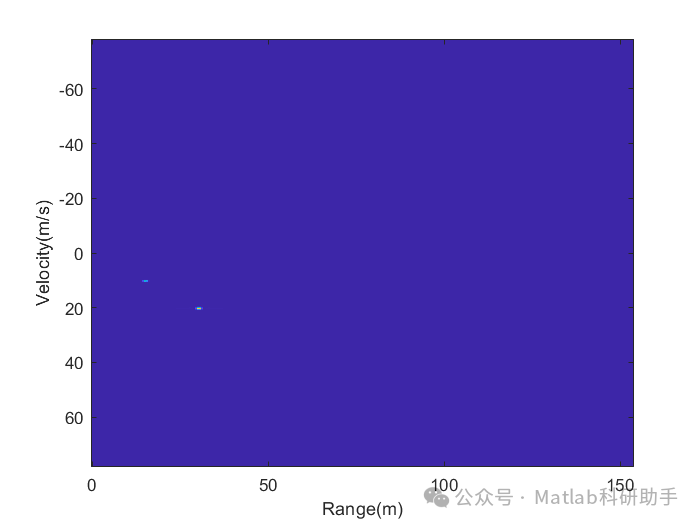

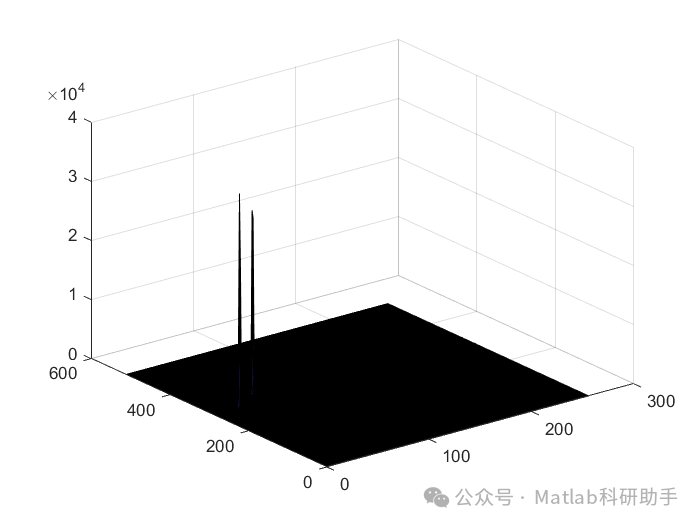

⛳️ 运行结果
