【激光雷达】调频连续波FMCW测试附matlab代码

原创于 2024-10-18 23:55:39 发布 · 1.2k 阅读

27 ·

CC 4.0 BY-SA版权

文章标签：

#matlab #算法 #开发语言

✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab完整代码及仿真定制内容点击👇

🔥 内容介绍

激光雷达作为一种重要的远程传感技术，在自动驾驶、机器人导航、环境监测等领域得到了广泛应用。其中，调频连续波(Frequency Modulated Continuous Wave, FMCW)激光雷达凭借其成本低、精度高、易于实现等优势，成为研究和应用的热点。本文将详细探讨FMCW激光雷达的测试原理，并结合Matlab代码，阐述其信号处理流程。

一、FMCW激光雷达工作原理

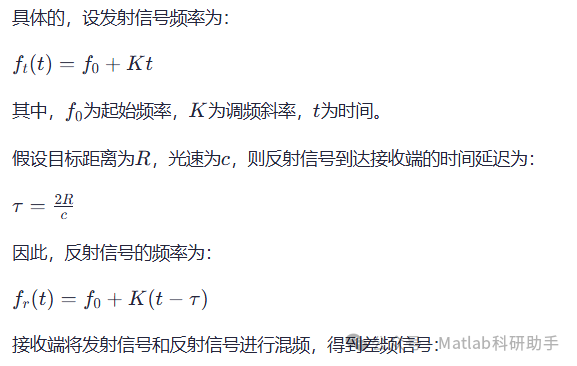

FMCW激光雷达的核心思想是利用频率随时间线性变化的激光信号进行测距。发射端发出频率线性调频的激光信号，该信号经目标反射后，被接收端接收。由于目标与雷达之间的距离差，反射信号与发射信号之间存在频率差，称之为差频。通过测量该差频，并结合发射信号的调频斜率，即可计算出目标的距离。

二、FMCW激光雷达测试流程

FMCW激光雷达的测试流程主要包括信号发射、信号接收、信号处理和距离计算四个步骤。

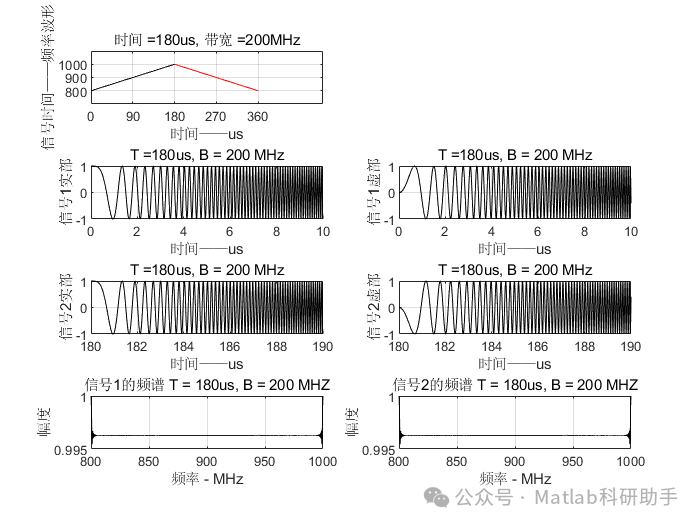

信号发射: 发射端产生频率线性调频的激光信号，该信号通常由激光器和调制器组合而成。调制器的控制电路需要精确地控制激光器的频率变化，以保证调频斜率的线性度。

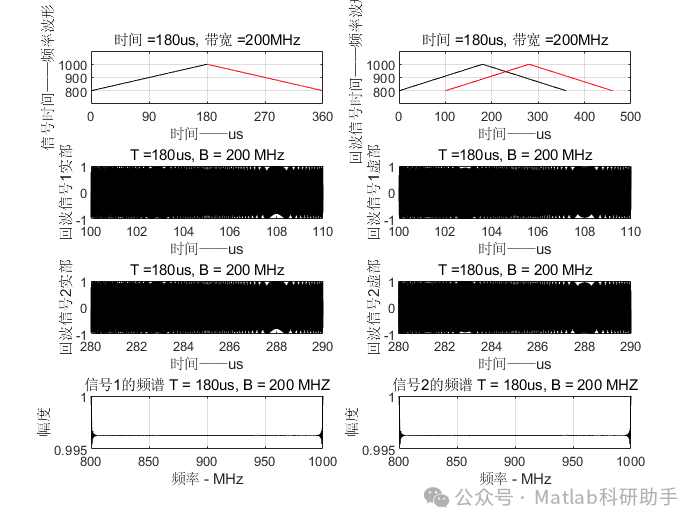

信号接收: 接收端接收反射回来的激光信号，并将其转换为电信号。该过程通常需要使用光电探测器。接收信号的强度会受到目标反射率、大气衰减等因素的影响。
信号处理: 这是FMCW激光雷达测试的核心部分，主要包括以下步骤：

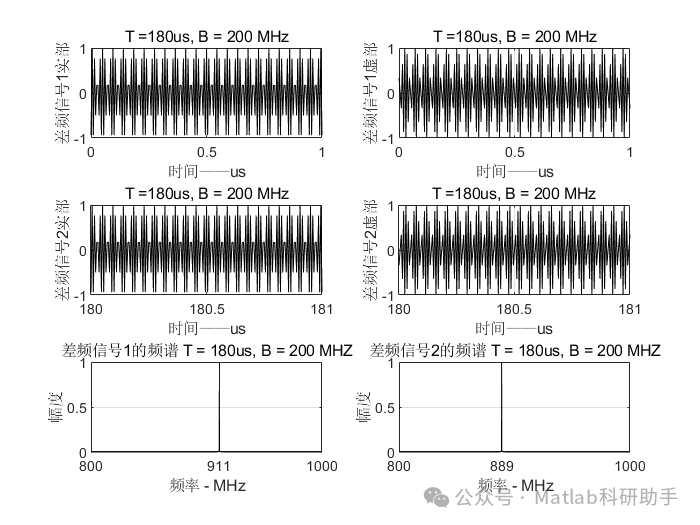

- 混频: 将接收信号与发射信号进行混频，得到差频信号。
- 滤波: 为了去除噪声和干扰，需要对差频信号进行滤波处理，通常采用带通滤波器。

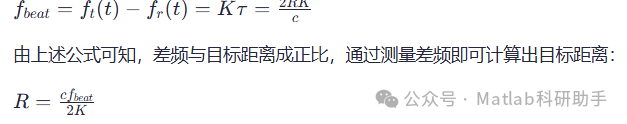

- 快速傅里叶变换(FFT): 对滤波后的差频信号进行FFT变换，得到频谱图。频谱图中的峰值频率即为差频，对应于目标的距离。
- 峰值检测: 在频谱图中检测峰值，确定目标的距离和强度。

三、Matlab代码实

th(fft_result); plot(f, abs(fft_result)); xlabel('Frequency (Hz)'); ylabel('Magnitude'); title('Frequency Spectrum'); % 峰值检测 [~, index] = max(abs(fft_result)); f_beat = f(index); % 距离计算 R_calculated = c*f_beat/(2*K); % 输出结果 fprintf('目标距离: %.2f m\n', R_calculated);

这段代码模拟了简单的FMCW激光雷达信号处理过程，实际应用中需要考虑噪声、多径效应等因素的影响，并采用更复杂的信号处理算法。

四、结论

FMCW激光雷达技术具有高精度、低成本等优势，在诸多领域具有广阔的应用前景。本文详细阐述了FMCW激光雷达的工作原理和测试流程，并提供了相应的Matlab代码示例，为进一步的研究和应用提供了参考。然而，实际应用中需要根据具体情况选择合适的参数和算法，并进行更深入的研究和优化，才能更好地发挥FMCW激光雷达的优势。未来的研究方向可以包括：提高系统抗干扰能力、改进信号处理算法、开发更紧凑的系统等。
