🔥 内容介绍
雷达技术作为一种重要的探测手段，广泛应用于军事、气象、导航等领域。平面位置指示器 (Plan Position Indicator, PPI) 作为雷达系统的核心显示单元，实时地将目标的距离和方位信息以极坐标的形式显示在屏幕上，为操作人员提供直观的态势感知。本文将深入探讨雷达PPI显示器的动态模拟，并提供基于Matlab的代码实现，以展示其工作原理和关键技术。
一、 雷达PPI显示原理及关键参数
雷达PPI显示器的工作原理基于极坐标系。雷达发射电磁波，并接收目标反射回波。根据回波到达的时间，可以计算出目标的距离；根据天线的旋转角度，可以确定目标的方位。将距离和方位信息转化为极坐标上的点，并在屏幕上进行绘制，即可形成雷达PPI图像。
PPI显示器的关键参数包括：
-
最大探测距离 (Rmax): 雷达系统所能探测到的最大距离，决定了PPI显示器的显示范围。
-
方位分辨率 (Δθ): 雷达天线旋转一周所能分辨的最小角度，影响目标方位精度的显示。
-
距离分辨率 (ΔR): 雷达系统所能分辨的最小距离，影响目标距离精度的显示。
-
扫描速率 (f): 雷达天线旋转一周所需的时间，决定了PPI图像的刷新速率。
-
目标回波强度 (σ): 目标反射回波的强度，通常用不同的颜色或灰度等级来表示目标的大小或强弱，反映目标的RCS(雷达散射截面)。
这些参数共同决定了PPI显示器的性能，例如分辨率、刷新速率和显示范围等。 较高的分辨率意味着更精确的目标定位，较快的扫描速率则意味着更实时的态势感知。
二、 Matlab代码实现动态PPI显示模拟
% 创建动画
figure;
h = polar(0, 0); % 初始化极坐标图
axis([-Rmax, Rmax, -Rmax, Rmax]); % 设置坐标轴范围
title('雷达PPI显示');
for t = 0:0.1:10 % 模拟10秒的动态显示
% 更新目标位置（模拟目标运动）
targets(:,2) = targets(:,2) + 5*0.1; % 假设目标以5度/秒的速度旋转
targets(targets(:,2) > 360, 2) = targets(targets(:,2) > 360, 2) - 360; % 方位角循环处理
% 绘制目标
hold on;
for i = 1:size(targets, 1)
r = targets(i, 1);
theta = deg2rad(targets(i, 2));
x = r * cos(theta);
y = r * sin(theta);
plot(x, y, 'ro', 'MarkerSize', 10); % 用红色圆点表示目标
end
hold off;
% 绘制雷达扫描线
angle = 2*pi*f*t; % 当前扫描角度
polarplot([0 angle],[0 Rmax],'k-'); % 绘制扫描线
drawnow; % 更新图形
pause(0.1); % 暂停，控制动画速度
delete(h); % 清除上一帧
h = polar(0,0);
end
该代码首先定义了雷达参数，例如最大探测距离、扫描速率等。然后，创建了一个简单的极坐标系。最后，使用一个循环模拟雷达的扫描过程，并实时绘制目标的位置。 该代码中目标的运动是简单的模拟，实际应用中需要根据目标的运动轨迹进行更新。
三、 改进与扩展
上述代码只是一个简单的模拟，可以进行如下改进和扩展：
-
加入噪声: 实际雷达信号中存在噪声，可以在模拟中加入高斯噪声等，以提高模拟的真实性。
-
目标回波强度: 根据目标的RCS，用不同的颜色或大小来表示目标的回波强度。
-
杂波处理: 加入杂波模拟和处理，例如地杂波、海杂波等。
-
目标跟踪: 加入目标跟踪算法，对目标进行持续跟踪。
-
地图叠加: 将雷达图像与地图叠加，提供更直观的显示效果。
-
三维显示: 将PPI显示扩展到三维空间，显示目标的高度信息。
四、 结论
本文详细介绍了雷达PPI显示器的动态模拟，并提供了基于Matlab的代码实现。通过该代码，可以直观地了解雷达PPI显示器的基本工作原理。 未来，可以基于此代码进行改进和扩展，模拟更复杂的雷达系统和目标场景，为雷达系统的设计、测试和评估提供有力的工具。 进一步的研究可以探索更高级的显示技术，例如融合多种传感器数据，实现更全面的态势感知。

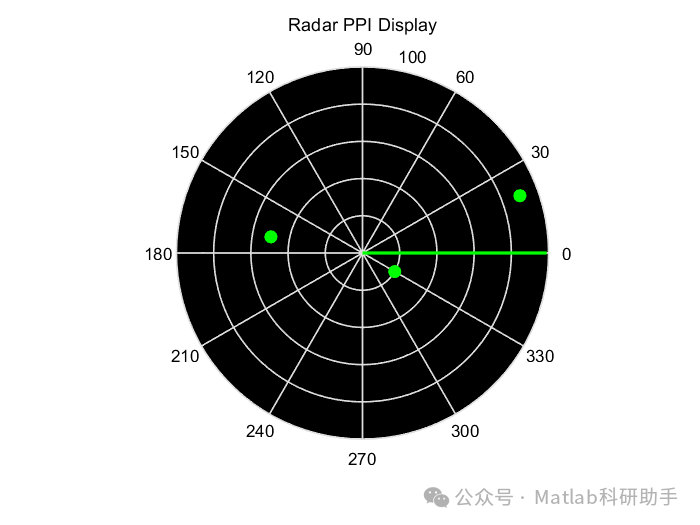

⛳️ 运行结果
