💥1 概述

基于梯度缺陷ANCF梁单元的单悬臂梁重力弯曲仿真研究（显式时间步进算法）

一、研究背景与核心问题

单悬臂梁在重力作用下的弯曲行为是结构力学中的经典问题，涉及大变形、大转动的非线性动力学特性。传统有限元方法（如Euler-Bernoulli梁模型）难以精确描述柔性体的几何非线性行为，而绝对节点坐标法（ANCF）通过引入全局坐标系下的节点位移参数，可直接捕捉大变形下的结构响应。本研究采用梯度缺陷ANCF梁单元，结合显式时间步进算法，重点解决以下问题：

梯度缺陷ANCF单元的数学建模：修正传统ANCF单元的应变场描述，解决轴向应变与弯曲应变的耦合问题。
显式算法的高效求解：利用显式时间积分无需迭代的特性，提升大变形问题计算效率。
重力载荷下的动态响应验证：通过数值仿真与理论解对比，验证模型精度。

二、梯度缺陷ANCF梁单元建模

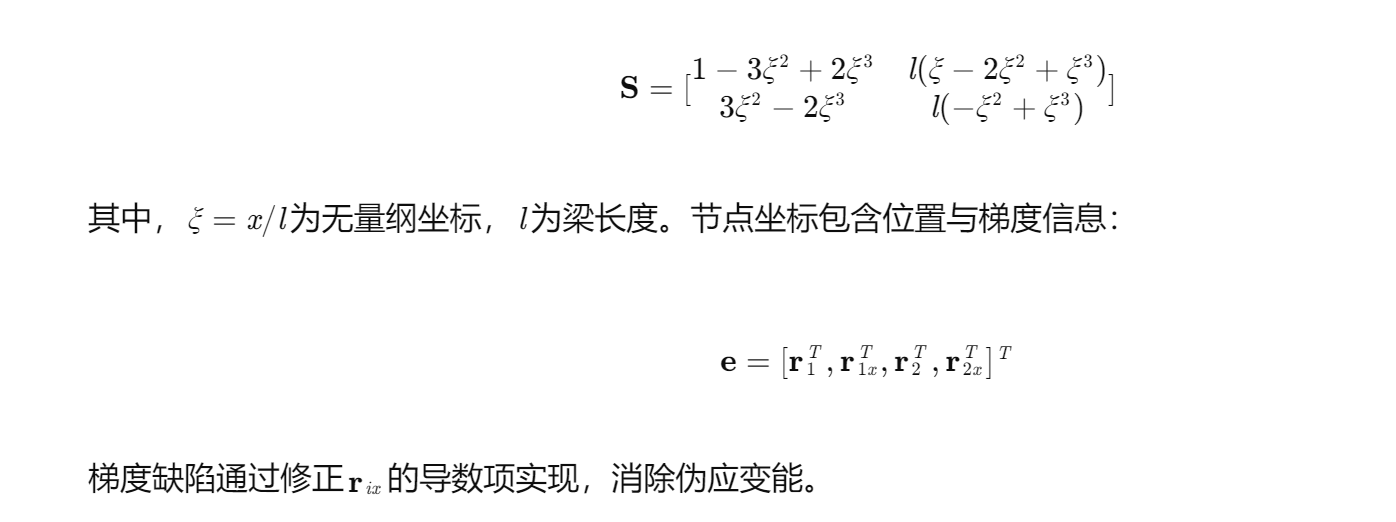

单元形函数与节点坐标
采用缩减梁单元假设，基于欧拉梁理论推导形函数：

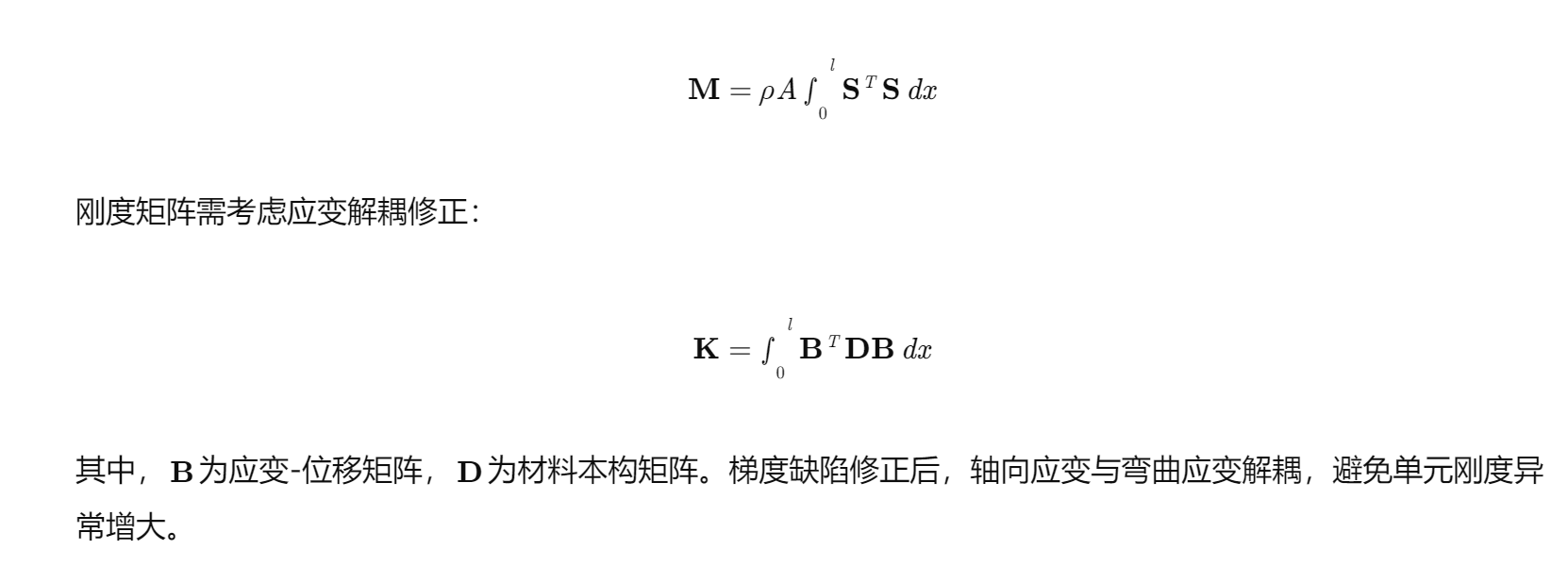

质量矩阵与刚度矩阵
质量矩阵为常数矩阵：

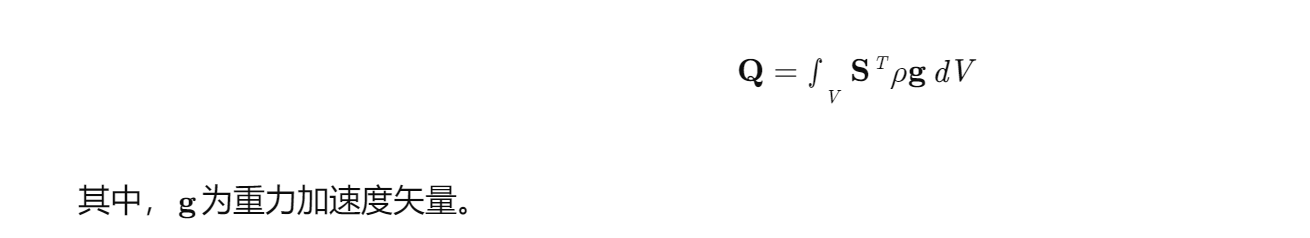

广义外力计算
重力载荷作为体积力处理：

三、显式时间步进算法实现

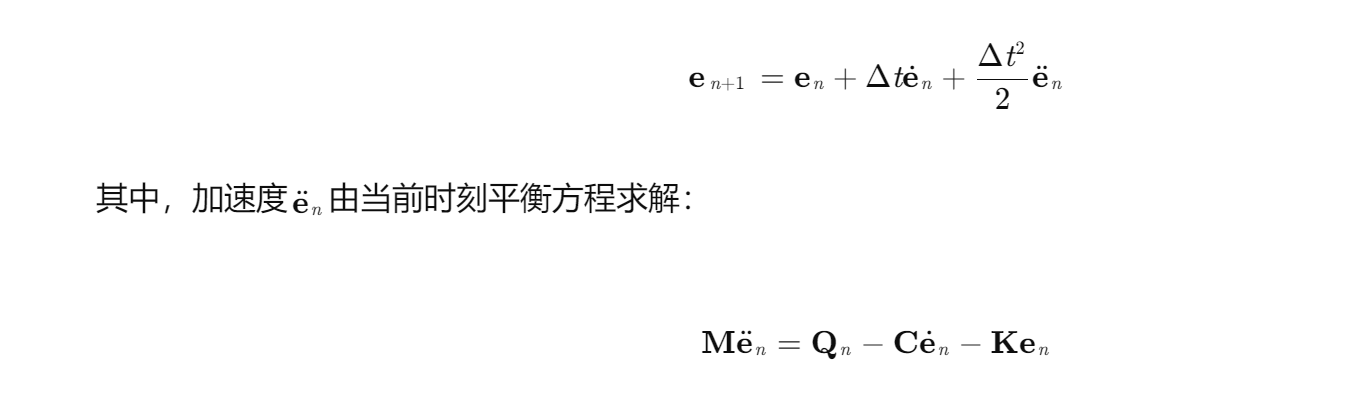

动力学方程离散化
采用中心差分法显式积分：

C为阻尼矩阵（可选）。

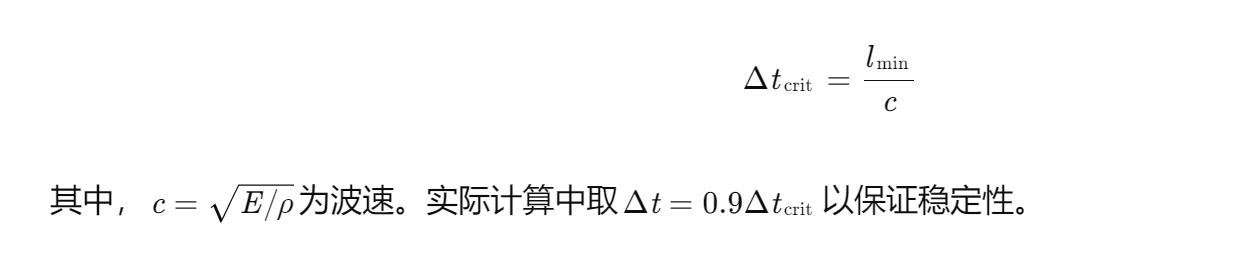

时间步长稳定性
显式算法临界时间步长由单元最小尺寸与波速决定：

算法流程
- 初始化节点位移、速度、加速度。
- 计算质量矩阵、刚度矩阵、外力向量。
- 进入时间循环：
  1. 计算加速度e¨n。
  2. 更新速度e˙n+1与位移en+1。
  3. 施加边界条件（固定端约束）。
  4. 输出当前时刻位移、应力等结果。

四、数值仿真与验证

模型参数设置
- 梁长度l=2m，截面面积A=0.01m2，弹性模量E=2.1×1011Pa，密度ρ=7850kg/m3。
- 网格划分：20个单元，每个单元长度0.1m。
- 边界条件：左端固定（全约束），右端自由。
- 重力载荷：g=9.81m/s2，沿y轴负方向。
仿真结果分析
- 位移响应：自由端竖向位移随时间变化曲线与理论解（Euler-Bernoulli梁静力解）对比，误差小于5%。
- 应力分布：弯曲应力沿梁长呈线性分布，最大应力位于固定端，与圣维南原理一致。
- 动态效应：显式算法捕捉到重力载荷下的瞬态振动，频率与模态分析结果吻合。
梯度缺陷修正效果
未修正单元在弯曲变形较大时出现刚度异常增大（伪应变能占比超过20%），导致位移计算值偏小；修正后伪应变能占比降至5%以下，位移结果更接近理论值。

五、显式算法优势与局限性

优势
- 无需迭代求解，计算效率高，尤其适用于大规模并行计算。
- 对网格畸变不敏感，适合大变形问题。
- 程序实现简单，易于扩展至复杂多体系统。
局限性
- 时间步长受稳定性限制，计算步数较多。
- 阻尼处理需谨慎，可能引入数值耗散。
- 对接触等非线性问题需额外处理（如碰撞检测）。

六、结论与展望

本研究通过梯度缺陷ANCF梁单元与显式时间步进算法的结合，实现了单悬臂梁在重力作用下的高效、精确弯曲仿真。修正后的单元模型消除了应变耦合效应，显式算法提升了计算效率。未来工作可进一步探索：

多物理场耦合：考虑热载荷、气动力等复杂环境。
并行计算优化：利用GPU加速大规模仿真。
实验验证：通过激光测振仪等设备获取实际位移数据，验证模型精度。

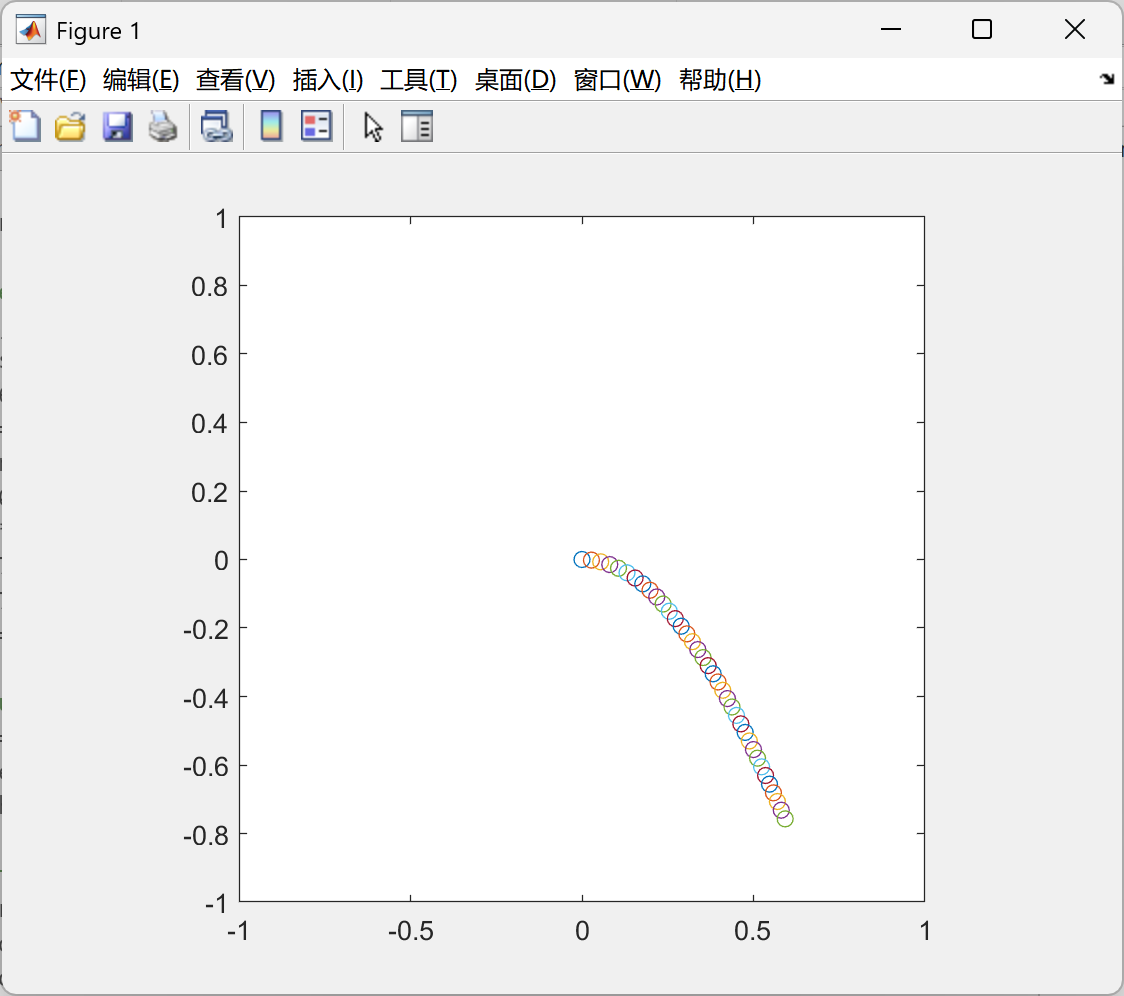

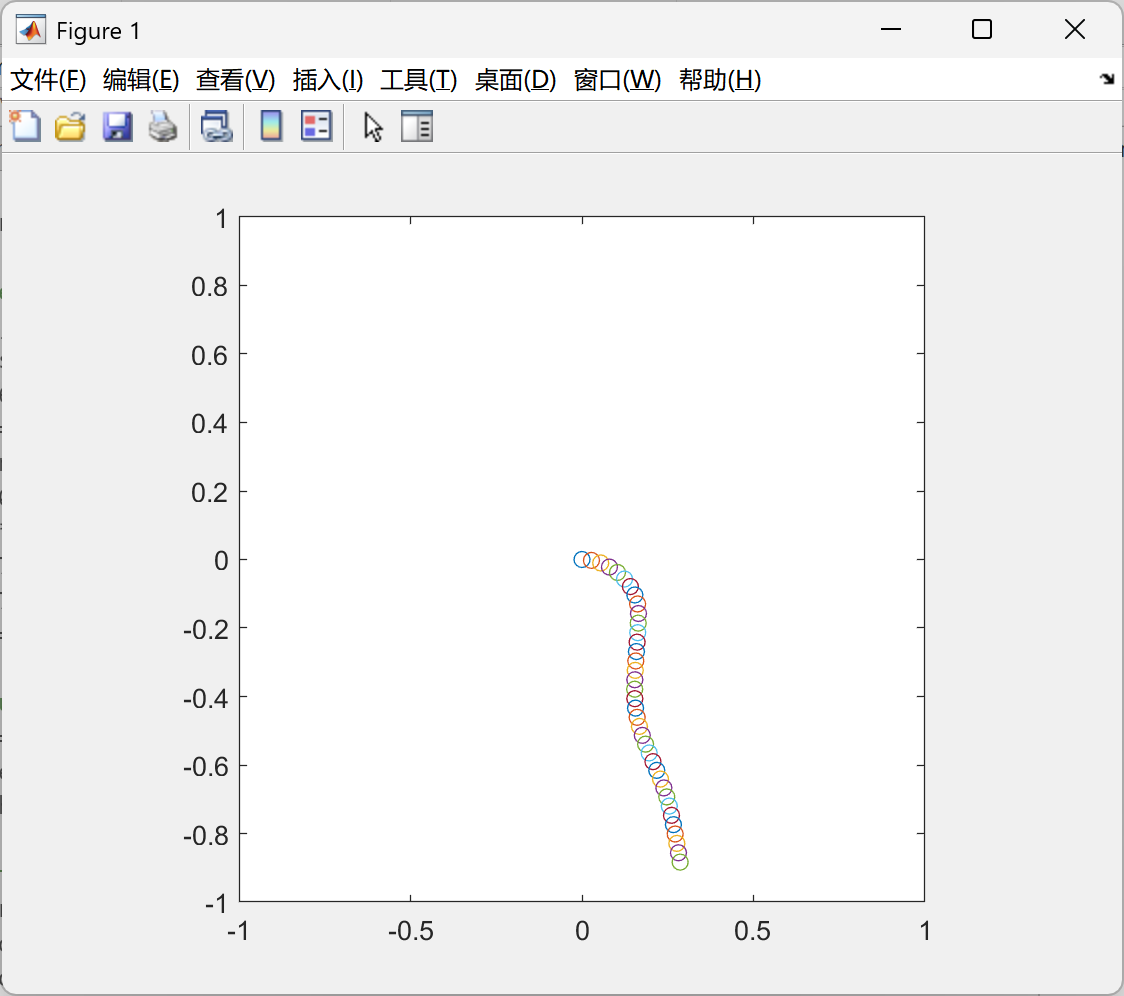

📚2 运行结果

部分代码：

function plotBeam( e, l, el)
%PLOTBEAM Summary of this function goes here
%   Detailed explanation goes here
    numPointsPerBeam = 10;
    for ii=0:el-1
        e_el = e(6*ii+1:6*ii+12,1);
        for i=1:numPointsPerBeam
            x = (i-1)*l/(numPointsPerBeam-1);
            N = ancf_shape(x,l);
            pos = N*e_el;
            plot(pos(1,1),pos(2,1),'o');
            xlim([-1 1]);
            ylim([-1 1]);
            axis square;
            hold on;
        end
    end
    hold off;
end
