三相交流电压控制器供电的三相异步电动机定子电压控制研究（Simulink仿真实现）

 💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真及文章详细讲解

---

💥1 概述

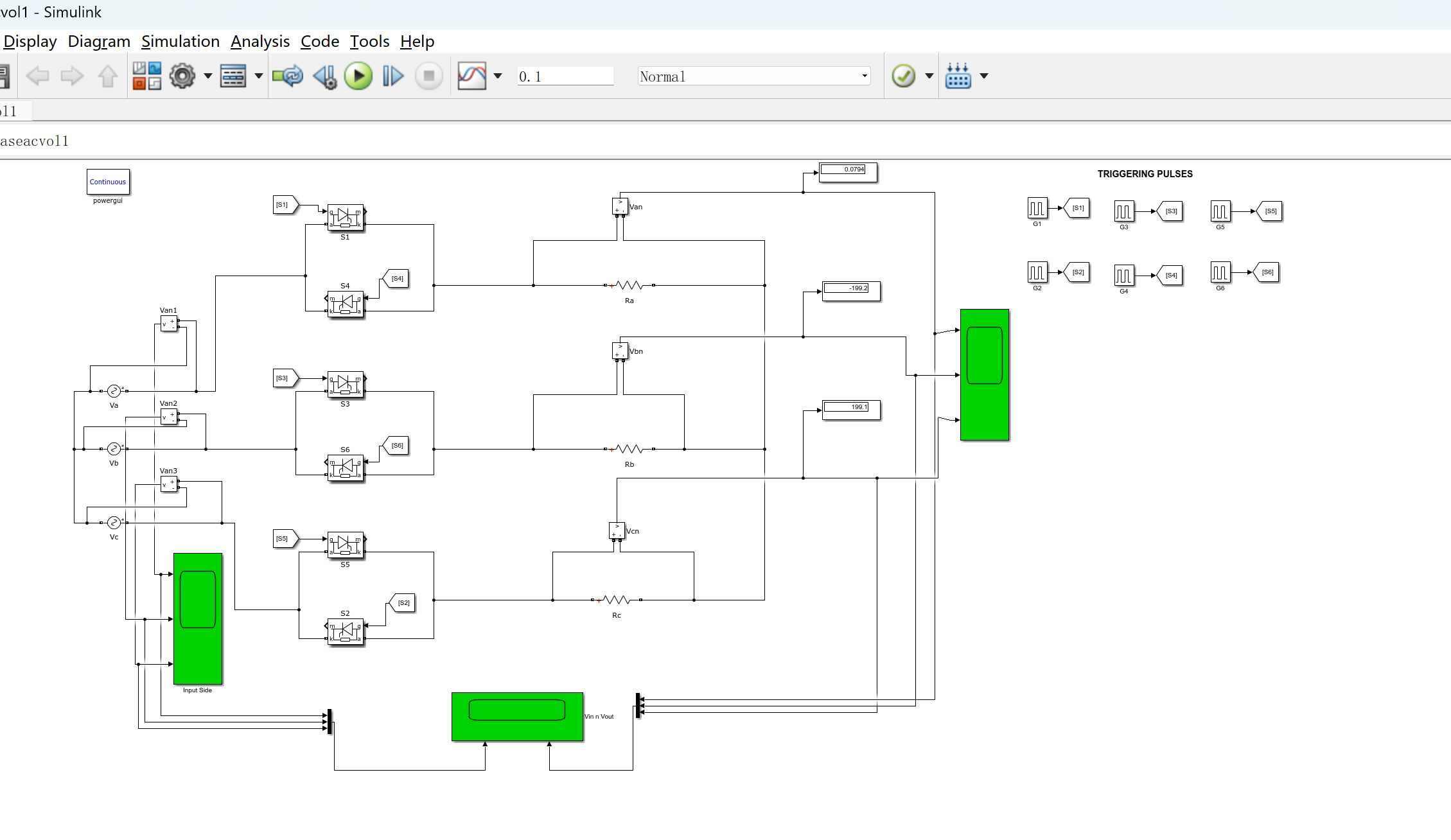

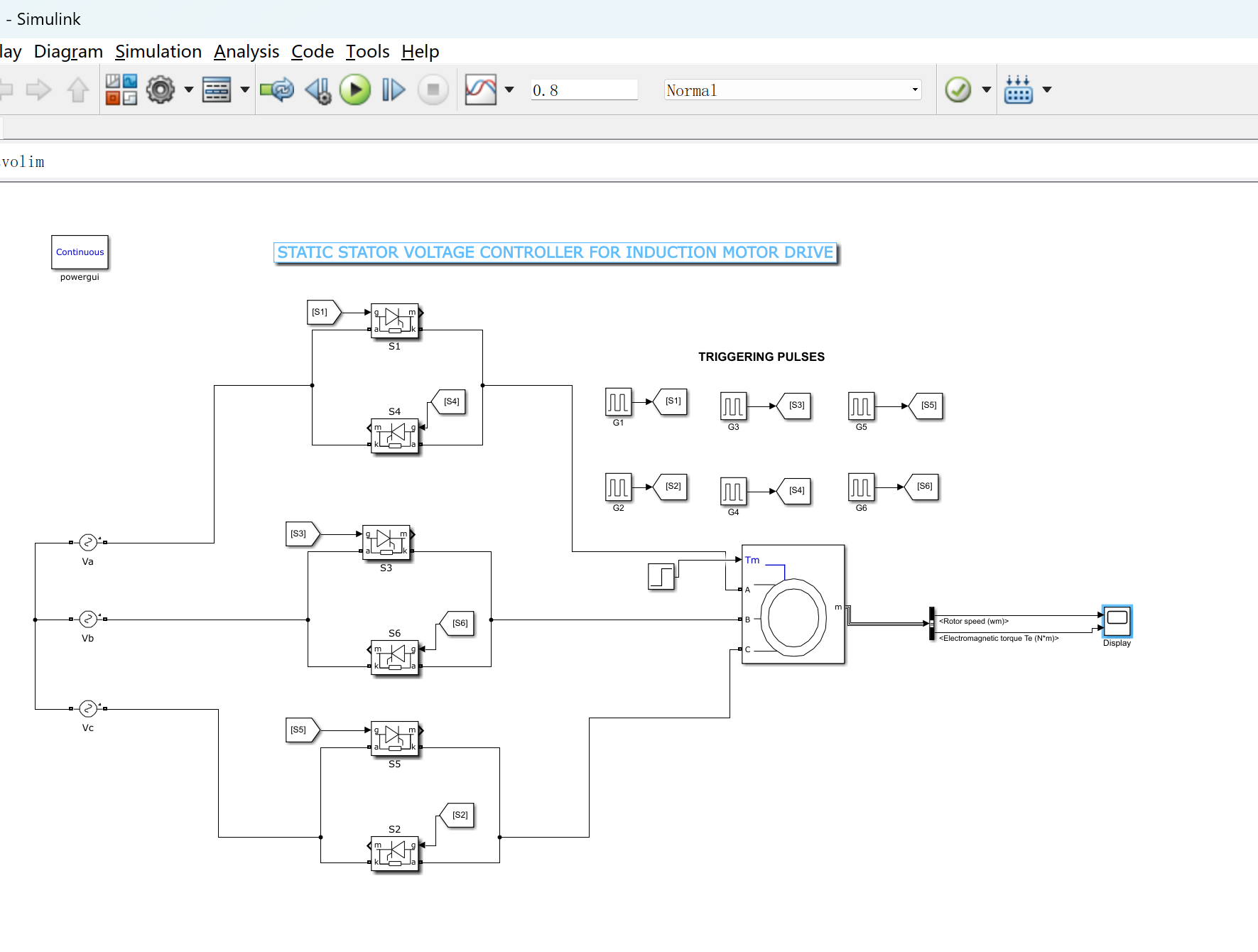

三相交流电压控制器供电的三相异步电动机定子电压控制研究。这个电路中使用了一种拓扑结构的三相交流电压控制器，其输出馈送到驱动应用中的IM（感应电机）。

为了更好地解释电路的操作和结构，我建议您附上一个PDF文件，以便清晰地呈现电路的细节和特点。见本文第4部分。

在这个电路中，晶闸管按照编号顺序依次触发，顺序为1-2-3-4-5-6，每个晶闸管的触发间隔为60度。这样可以确保电路按照既定的顺序工作，从而实现对电动机的控制。

此外，电路的工作频率是50 Hz，脉冲宽度为50%。这意味着电路以每秒50个周期的频率工作，并且脉冲的宽度占整个周期的50%。这样的设置有助于调节和控制电动机的速度和功率。

另外，时间延迟可以使用公式alpha = omega * t来计算，其中alpha代表相位角，omega代表角速度，t代表时间延迟。在这个公式中，t = alpha / omega = alpha / (2 * pi * f)，其中f代表频率。

为了简化计算，如果alpha设置为30度，那么t = 30 / (50 * 360)。这个计算会得出一个时间延迟的值，可以用于调整电路中的相位角，从而实现所需的控制效果。

通过对这个电路进行研究和探索，您将能够更好地理解和掌握三相交流电压控制器对三相异步电动机定子电压的控制原理。这对于电动机的精确控制和实现各种应用场景具有重要意义。

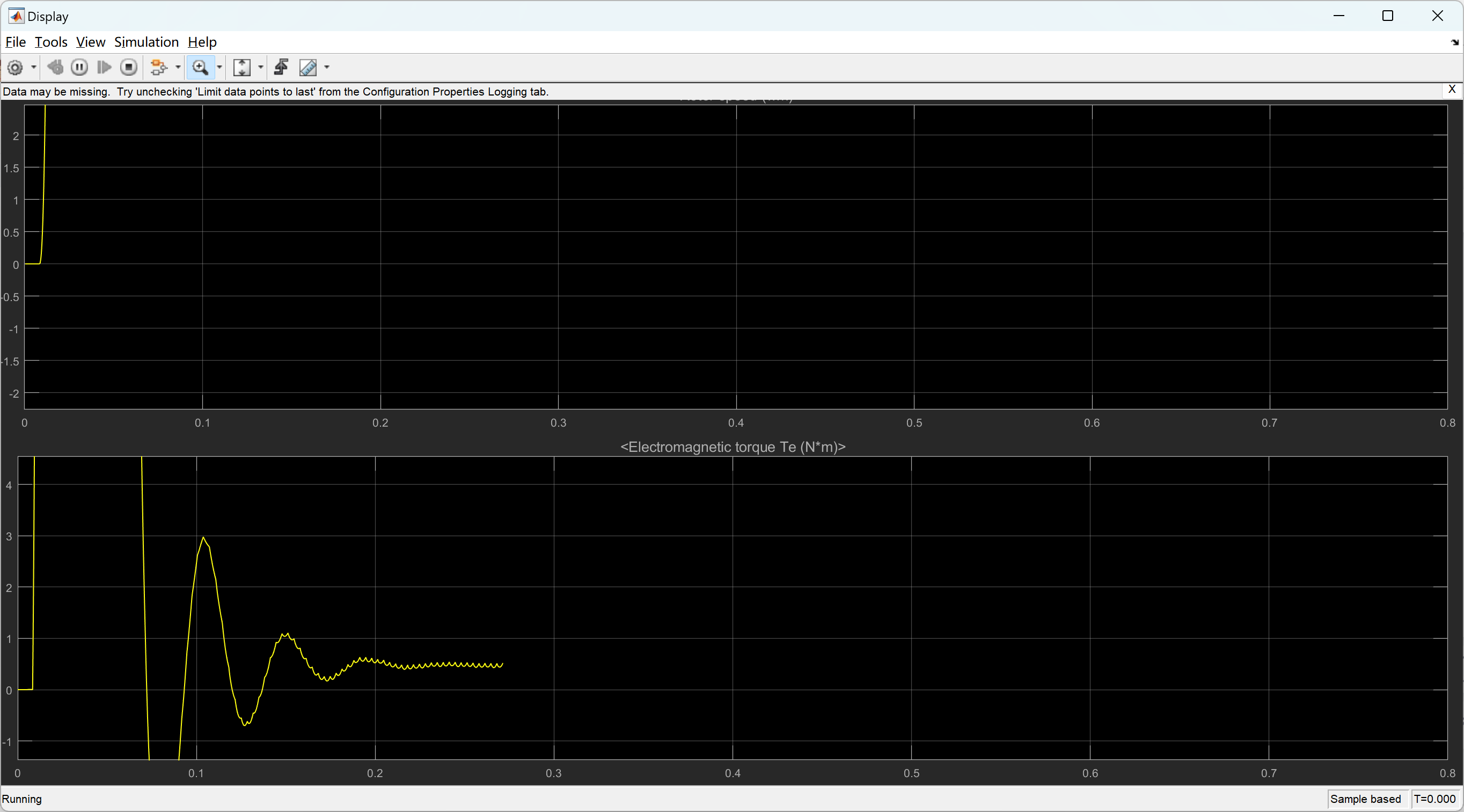

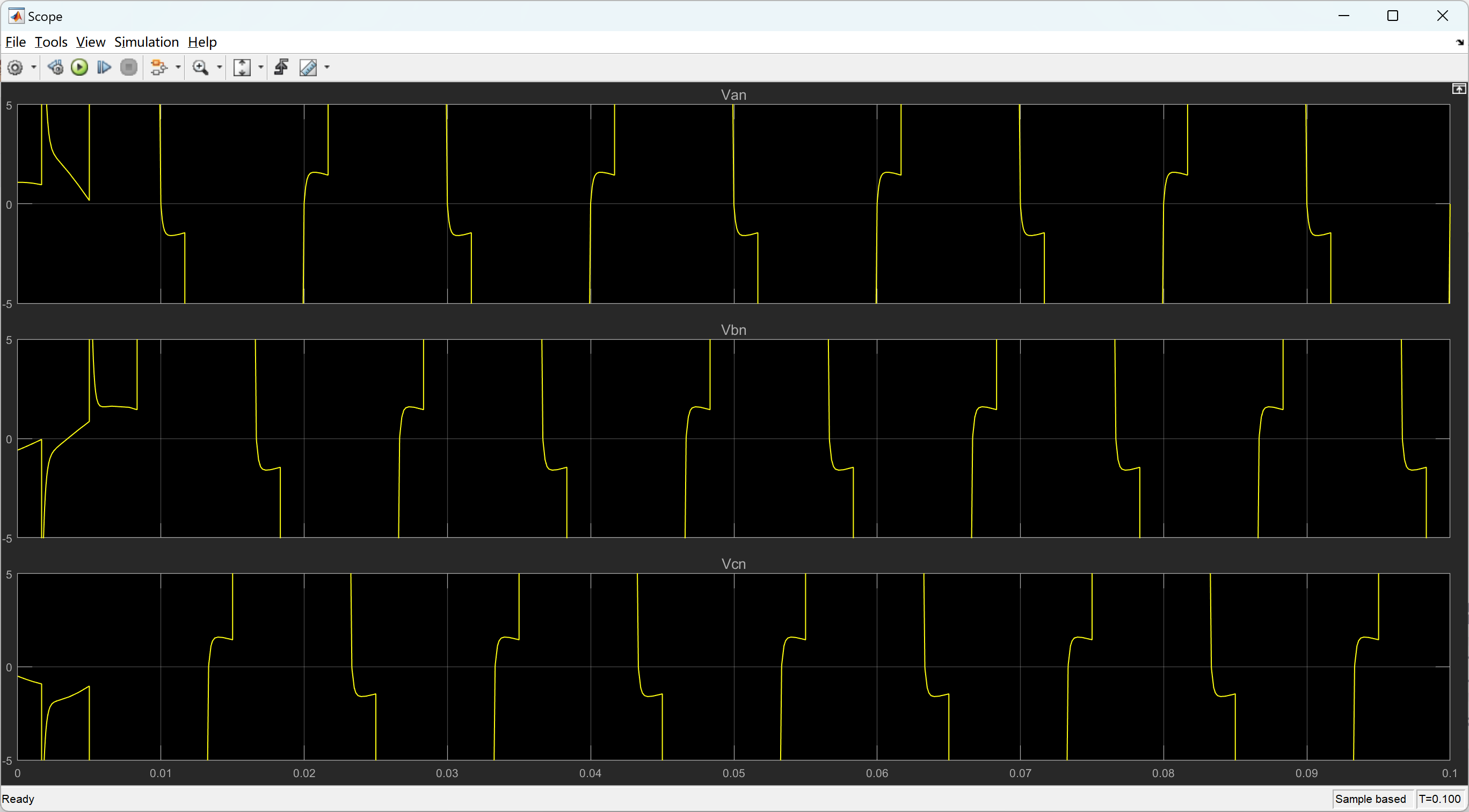

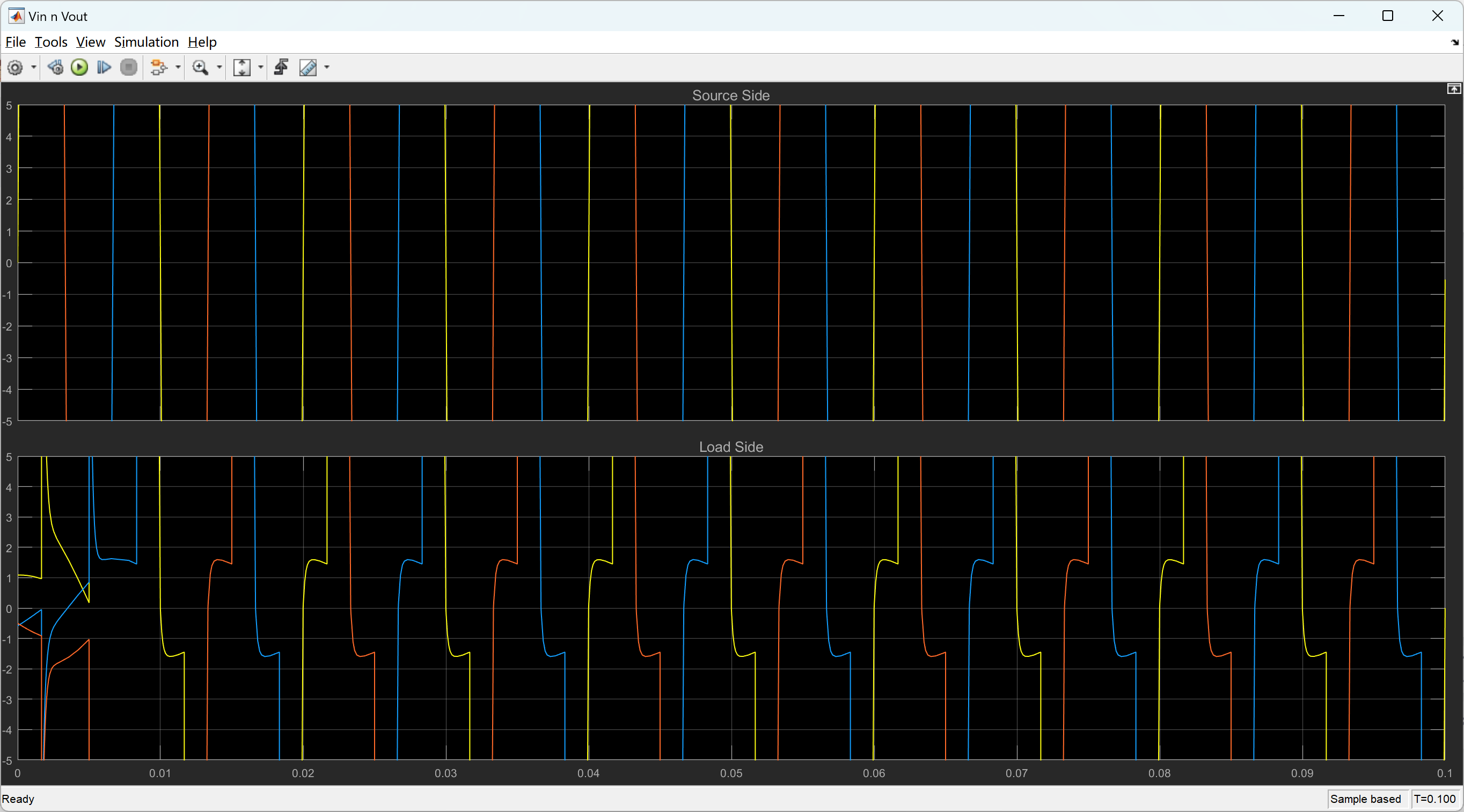

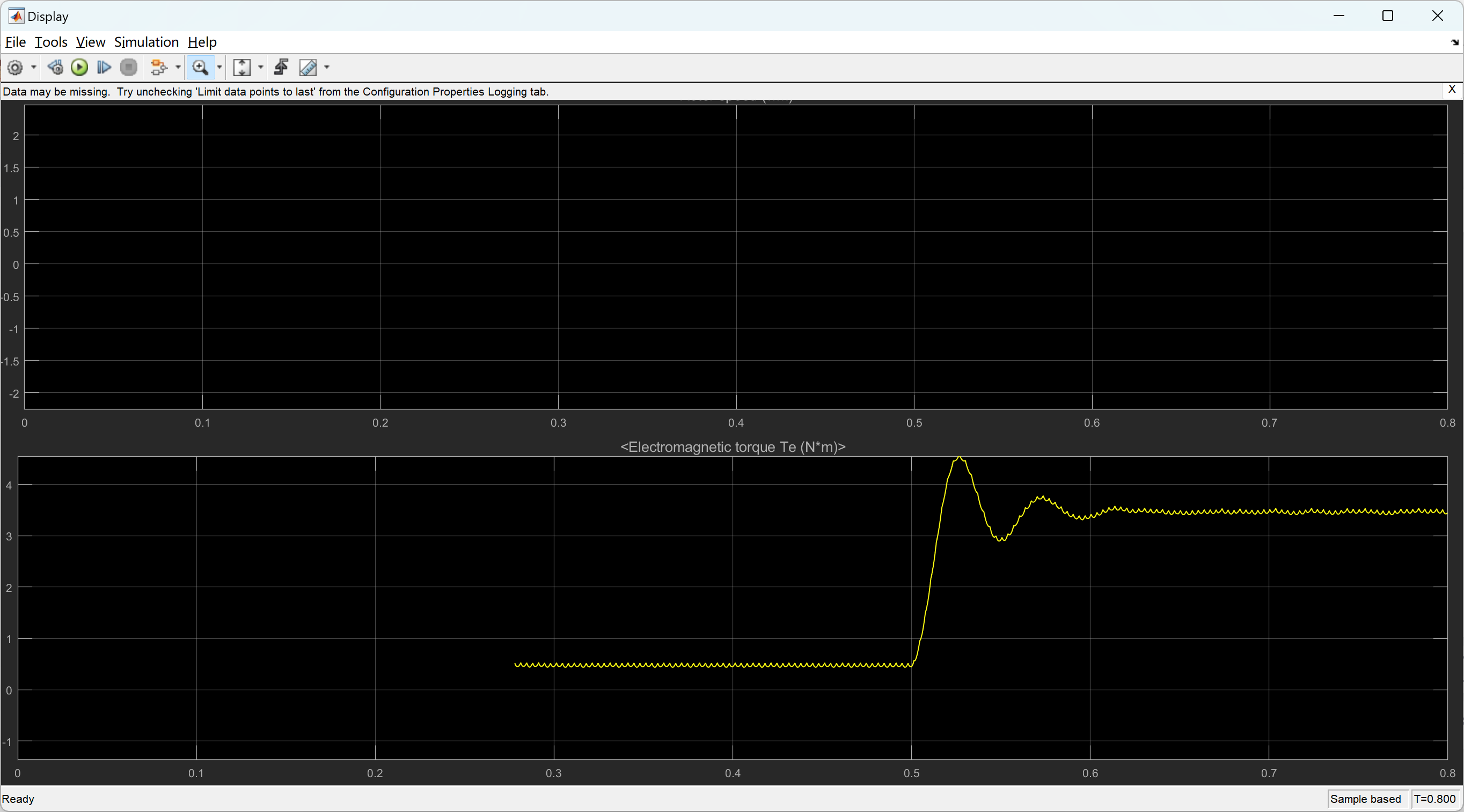

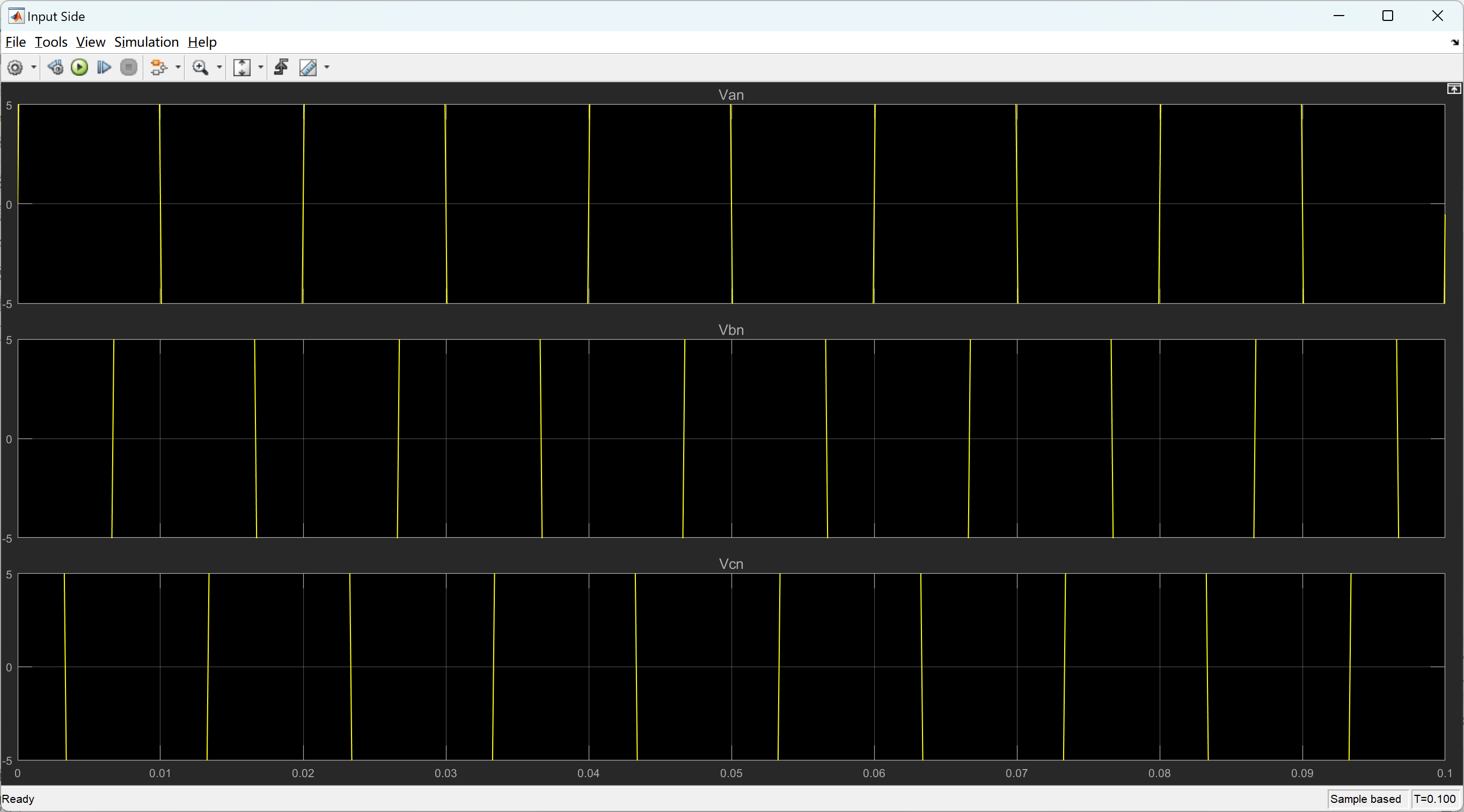

📚2 运行结果



🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]张洪宝.电压不对称供电三相异步电动机的仿真研究[J].微电机, 2012, 45(7):5.DOI:10.3969/j.issn.1001-6848.2012.07.007.

[2]袁绍涛,温嘉斌,孟大伟,等.SPWM电压型逆变器供电三相异步电动机瞬态过程仿真[J].防爆电机, 2001(3):5.DOI:10.3969/j.issn.1008-7281.2001.03.004.

[3]王笑竹,张健.基于DSP的三相交流异步电动机控制系统的研究[J].变频技术应用, 2015.

[4]张葆豫.三相异步电动机定子电压不对称的保护[J].电气开关, 1996(2):2.DOI:CNKI:SUN:DQKG.0.1996-02-004.

🌈4 Simulink仿真及文章详细讲解
